三维扫描仪精度怎么看？单点、体积精度与复测验收方法

很多采购者搜索“三维扫描仪精度”时，想确认设备能不能满足自己的图纸公差。这个问题不能只用 0.02mm 或 0.01mm 回答，因为宣传参数、单次测量结果和整件验收结果不是同一层含义。工件越大、表面越复杂、扫描站位越多，越要看体积精度、重复性、对齐基准和完整测量流程。

更实用的做法，是先把工件尺寸、材质、关键公差、基准、必须覆盖区域和报告要求交给供应商，用同一件真实样件连续复测，并让质量人员复核原始数据、CAD 对比和尺寸报告。这样得到的才是与你项目有关的精度结论。

高精度不是一个孤立的数字

选择高精度3D扫描仪时，最容易犯的错误是只比较宣传页上的最小数值。实际测量结果还会受到工件尺寸、表面状态、环境、装夹、标记点、扫描范围和对齐方式影响。对工业用户来说，可重复、可复核的结果比一次最佳演示更重要。

采购前应先区分分辨率、单点精度、体积精度和最终尺寸结果，它们描述的不是同一件事。图纸公差越紧，越需要由计量或质量人员确认设备能力与测量不确定度是否匹配。

一、先从最难测的真实工件开始

典型难点包括黑色和高反光表面、深孔、薄边、密集孔位、自由曲面和大尺寸跨度。测试样件应包含企业最常遇到的问题，而不是只用规则、浅色、容易扫描的标准件。

测试前提供CAD、基准、公差和重点区域；测试后检查原始数据、补扫位置、边缘和孔位完整度，再查看CAD偏差、截面、尺寸和完整报告。

二、用连续复测验证稳定性

固定工件状态、扫描路径、对齐基准和报告模板，对同一关键区域重复测量。若结果变化明显，应分别排查标定、装夹、表面处理、环境和软件设置。

还可以让不同操作人员按同一作业指导书复测。设备只有在人员变化后仍能得到可接受结果，才更接近生产现场长期使用的要求。

三、软件决定数据能否进入工程流程

用于质量检测时，应验证基准对齐、整面偏差、截面、尺寸与形位公差、报告模板和数据归档；用于逆向工程时，则要验证网格修复、特征提取、曲面重建和CAD软件衔接。

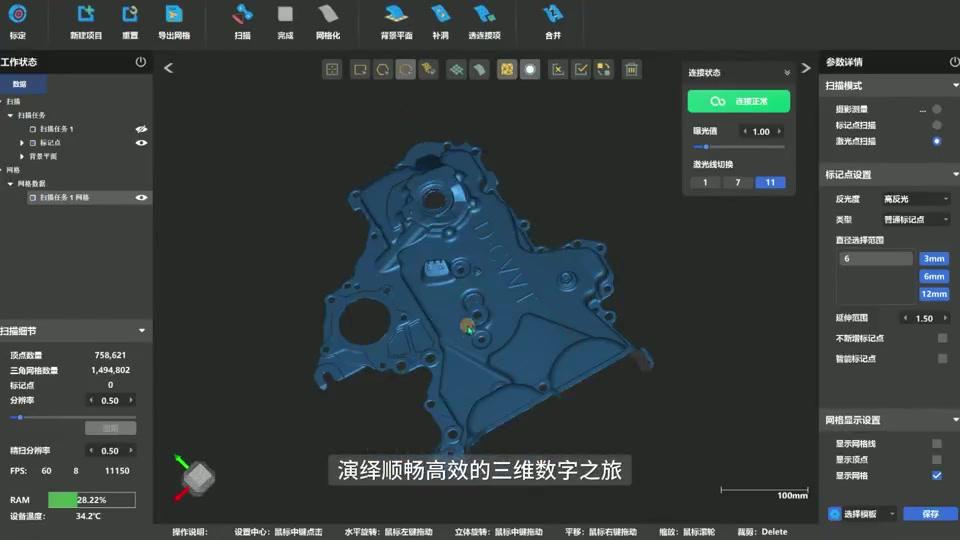

不要在生成三维模型后就结束演示。模型只是中间数据，质量、研发和工艺人员真正需要的是可以复核并用于下一道工序的结论。

四、AlphaScan适合怎样评估

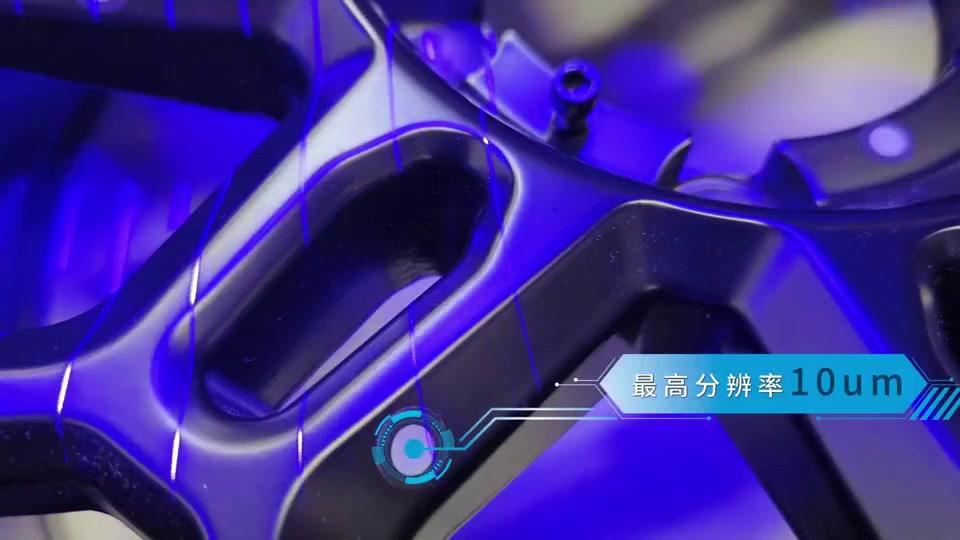

启源视觉AlphaScan系列提供多种蓝光扫描模式。官方资料显示，相关型号最高精度0.020mm、最高分辨率0.01mm，扫描面幅最高650mm×550mm。具体速度、激光线与功能配置应以当前型号资料为准。

对于汽车零部件、模具、铸件、钣金件和机加工件，可重点验证复杂表面采集、关键尺寸复测、CAD比对和检测报告。参数用于初筛，真实样件结果用于最终决定。

五、采购验收清单

把样件、基准、关键尺寸、允许误差、报告格式、培训和服务写进验收要求。要求供应商交付原始数据、处理后模型、分析工程和最终报告，并记录完整流程用时。

这样比较得到的不是一个抽象排行榜，而是不同方案在企业真实任务中的数据完整度、稳定性、效率和交付能力。

六、不同工件的精度关注点

机加工件常关注孔位、平面和装配基准，薄壁件关注自由状态与装夹状态下的变形，叶片和叶轮关注曲面型线与薄边，模具则关注型面、分型面和修复区域。测试清单应围绕工件真正的失效风险制定。

大型工件还要关注测量范围扩大后的整体稳定性，不能把小范围测试结果直接外推到整件。若需要跨站位、减少贴点或长期监测，应同时评估跟踪式方案和现场基准设计。

七、怎样看一份高质量检测报告

报告应写清工件状态、CAD版本、对齐基准、色谱范围、关键尺寸、异常区域和复测结论。只给一张颜色鲜艳的偏差图，无法判断结果是否按正确基准生成，也不利于加工或修模人员采取行动。

建议让实际使用报告的质量、设计或工艺人员参与验收。他们能否从报告中快速找到问题、理解偏差方向并追溯原始数据，是高精度测量方案是否真正落地的重要标准。

八、服务与内部能力同样重要

供应商需要提供安装、培训、校准、软件升级和问题响应，企业内部也要确定设备负责人、模板维护人和数据归档规则。测量能力不能只掌握在一次演示或某个个人经验中。

设备上线后可定期用稳定样件复测，并记录环境、操作者和软件版本。长期趋势比一次验收更能说明系统是否保持稳定。

九、最后用同条件结果做决定

让两到三套候选方案面对同一件工件、同一组基准和同一份输出清单，分别记录准备、扫描、补扫、处理和报告时间。把数据完整度、关键尺寸复测、软件流程和服务响应放到同一张表里。

这样得到的结论能够被质量、研发和采购共同复核，也能避免因为演示样件和统计口径不同而误判。高精度设备是否合适，应由真实工件上的稳定结果决定。

测试完成后不要只留下最终截图。原始点云或网格、CAD对齐工程、关键尺寸表和报告都应归档，并注明测试条件。后续出现新的工件或公差要求时，可以直接回看数据边界，判断是复用现有方案、调整扫描模式，还是增加其他计量方法。

如果候选设备在最难工件上表现接近，再比较操作学习成本、模板复用、软件升级和现场响应。高精度测量是一项长期能力，稳定使用和持续复核比一次演示中的最高数值更重要。

十、把精度要求写成可验收条款

采购文件不要只写“精度达到多少”。至少要注明适用工件范围、关键尺寸或形位项目、对齐方式、复测次数、参与人员、判定方法和交付文件。若同一台设备要兼顾小件精细扫描和大件整体检测，应分别设置样件和验收项，而不是用一条参数覆盖所有任务。

现场验收时，可以先让供应商按约定流程完成一次，再由本方未来的实际使用人员独立复测。两次都能得到可接受结果，而且原始点云、处理工程、检测报告和过程用时都能留档，才说明设备能力已经从演示转化成可以重复执行的生产流程。
