洗碗机工作原理-内部结构，洗碗原理

很多人都非常疑惑，为啥我们自己洗碗都要手动反复擦洗才会干净，但是洗碗机没有擦布却能够把碗洗得很干净，为什么？ 于是我花了较长时间整理资料，真正详细描述霞洗碗机的工作原理，看看它到底是如何把碗洗得比脸还干净的。

家用洗碗机的技术演进与系统化

家用洗碗机作为现代厨房电气化的核心产物，其本质并非简单的自动化机械，而是一个集成了流体动力学、热力学、电化学以及精密电子控制的闭环系统工程。从结构设计的演变来看，早期的叶轮式结构由于清洁效率低、耗水量大且对餐具覆盖面有限，已逐渐被现代的多级旋转喷淋系统所取代 。洗碗机的核心设计逻辑在于通过能量的精准转换——即将电能转化为水流的机械能（压力与流速）、加热元件的热能以及洗涤剂的化学能，从而在密闭的物理空间内实现对餐具表面污渍的剥离、乳化、分解与消杀 。

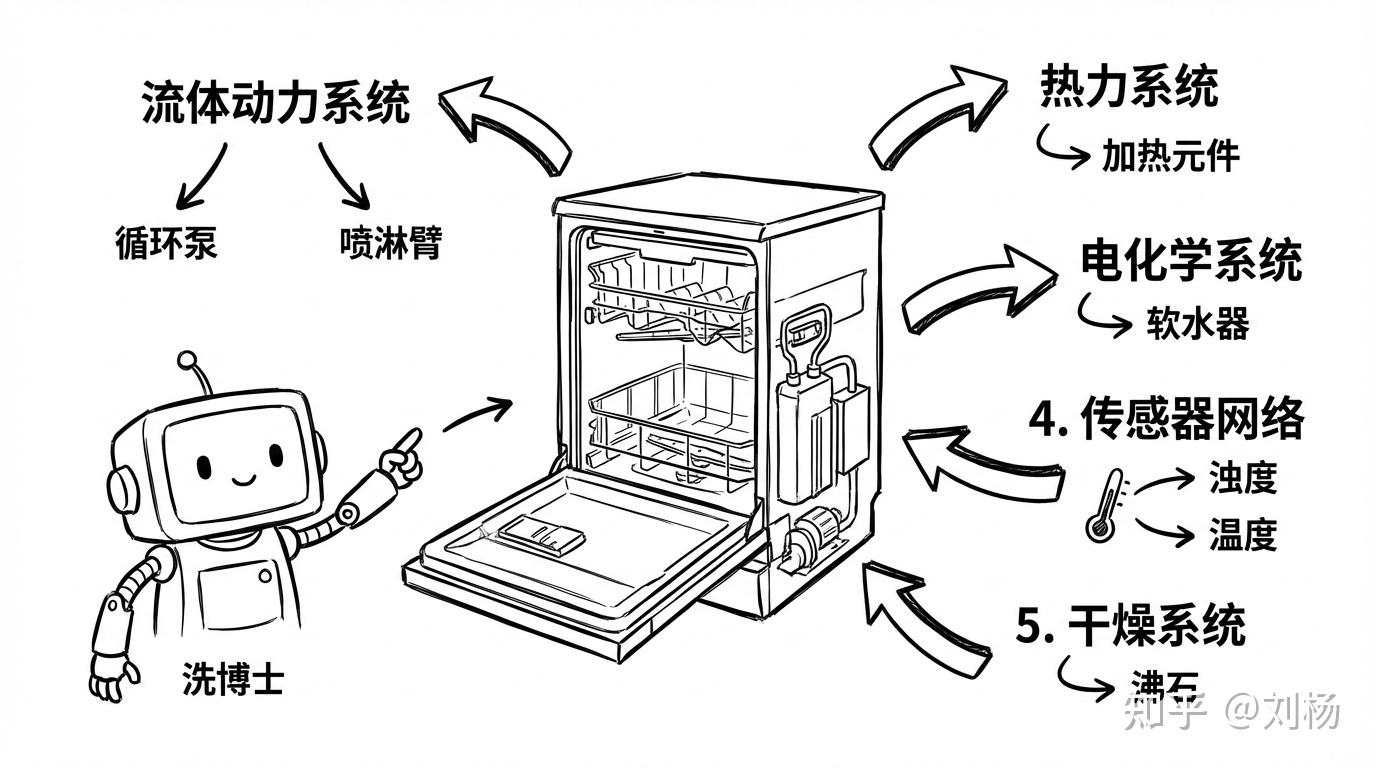

在现代洗碗机的系统架构中，内部结构不仅承担着支撑与容纳的功能，其几何构型直接决定了水流的撞击频率与覆盖死角。随着无刷直流（BLDC）电机技术与智能传感器阵列的引入，洗碗机已从早期的定时器控制进入了“感知-反馈”式的自适应清洁时代 。本报告将深入探讨洗碗机的物理架构、动力传动机制、水质预处理过程、洗涤化学原理、传感器控制网络以及多物理场协同的干燥技术，以揭示这一精密设备在日常生活背后的复杂运行机理。

一：洗碗机的物理架构与内部支撑子系统

内胆与支撑结构的材料科学

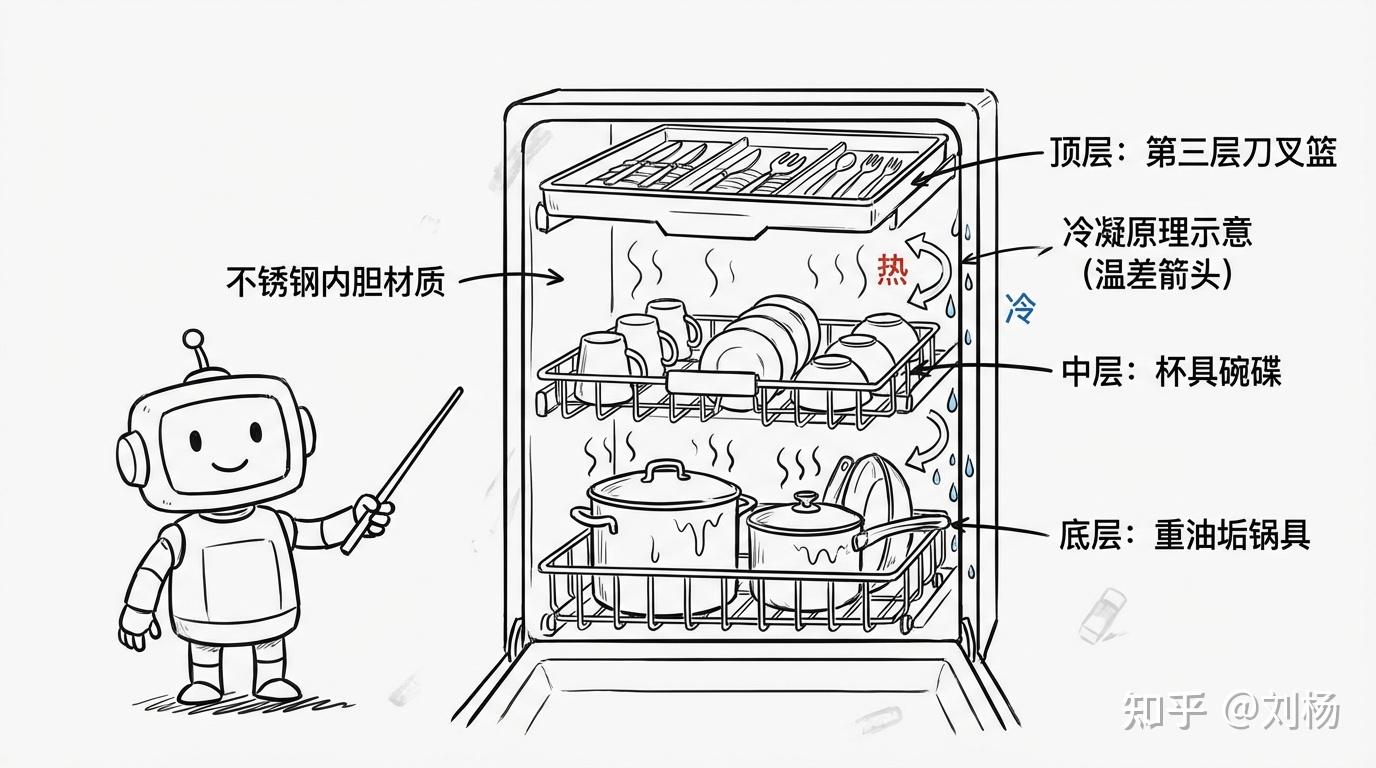

洗碗机的内胆（Tub）是整个洗涤循环的物理边界，其材质通常分为不锈钢与高强度工程塑料（如聚丙烯，PP）。不锈钢内胆在高端机型中占据主导地位，其原因不仅在于材料的耐腐蚀性，更在于其热力学特性：在干燥阶段，不锈钢壁能更快地降温，从而与内部湿热空气形成温差，促进冷凝过程的发生 。

在物理空间规划上，洗碗机内部通过多层碗碟架（Racks）实现了容量的垂直优化。标准的配置包括底部大型支架（用于重油垢锅具）、中部支架（用于杯具及日常碗碟）以及现代机型中日益普及的第三层顶部刀叉篮（Third Rack） 。这种分层设计不仅是空间利用的考量，更与水流的流体动力学压力梯度密切相关。

门体控制与分配机构的机械原理

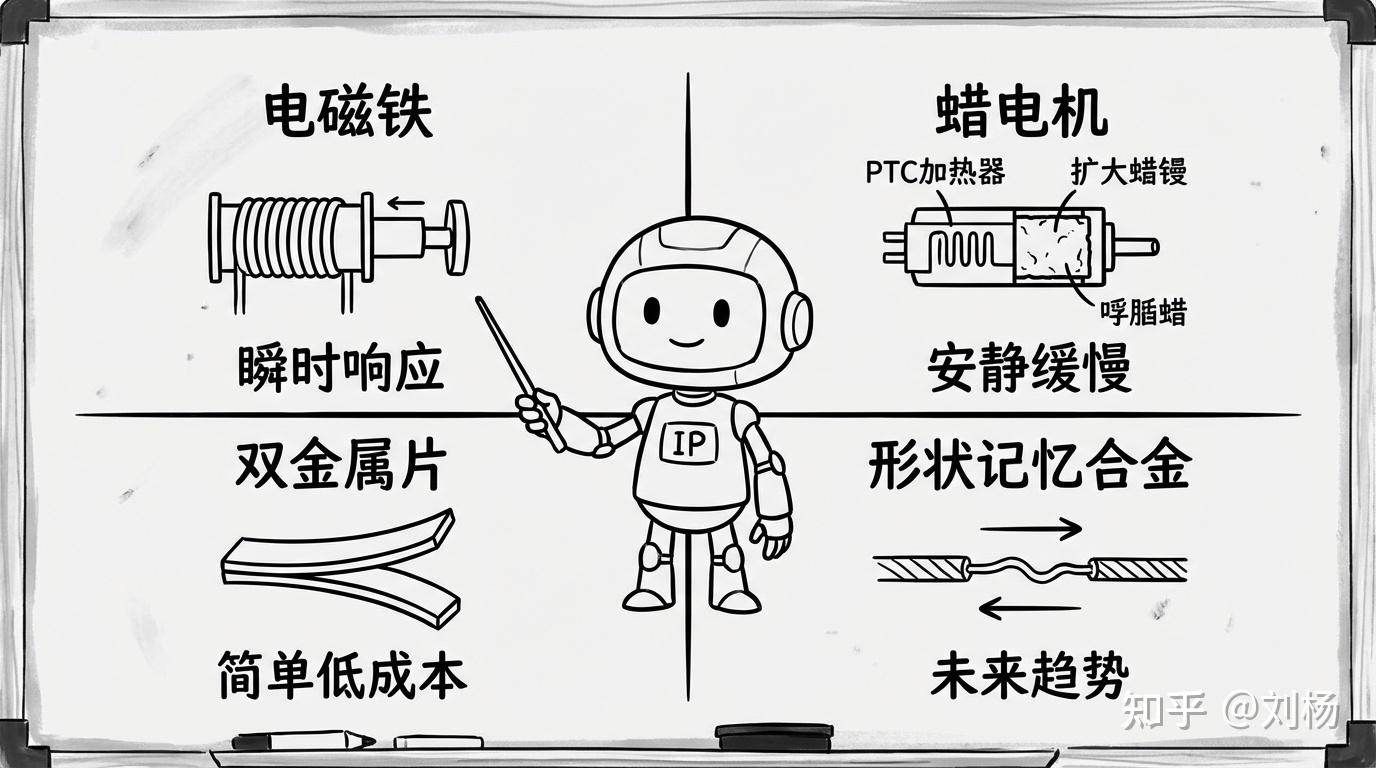

洗碗机门体内部集成了一个复杂的化学品分配系统（Dispenser），负责在程序的不同阶段精准投放洗碗粉/块以及漂洗剂 。该机构的触发通常采用电磁铁（Solenoid）或蜡电机（Wax Motor）作为执行器 。

二：流体循环与动力传动系统的动力学机制

循环泵与电机技术：从感应到变频的跨越

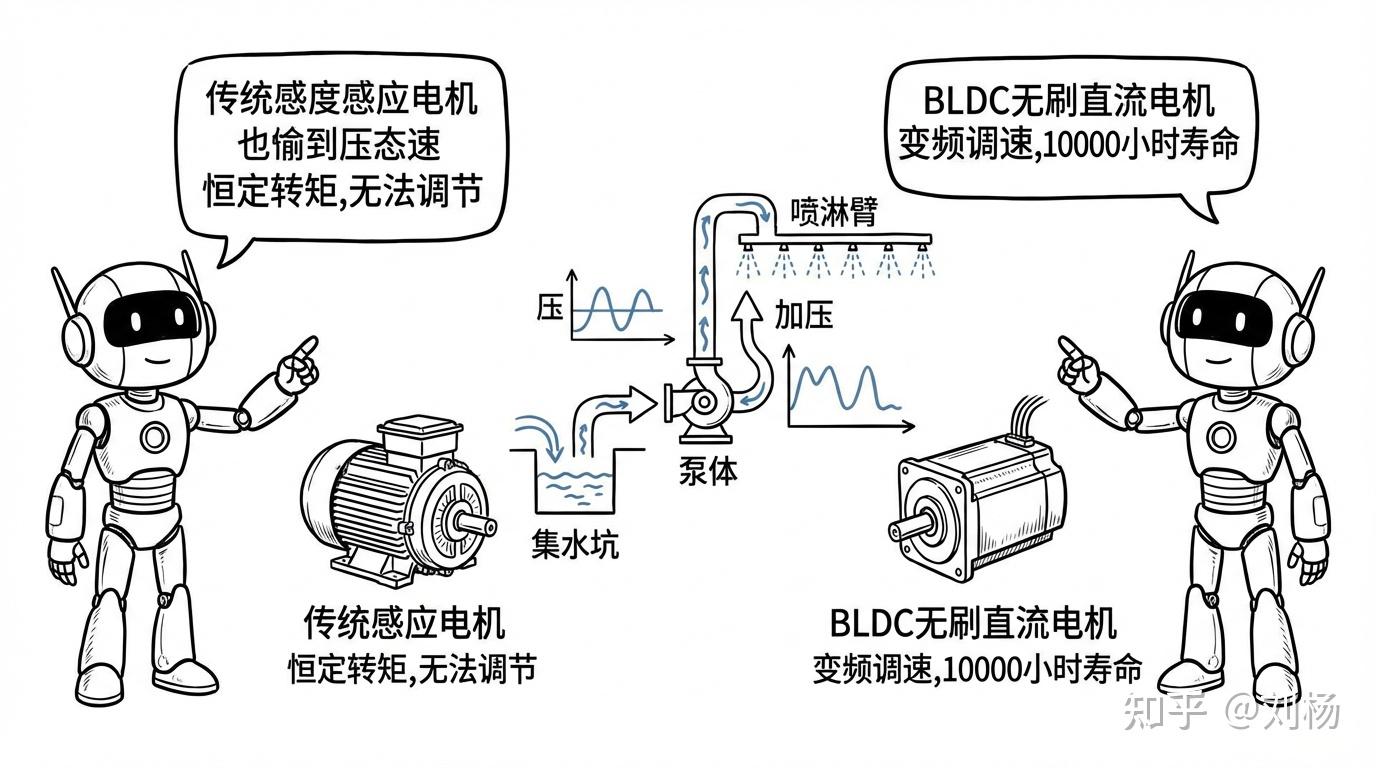

洗碗机的“心脏”由循环泵（Circulation Pump）与电机组成，其职责是将集水坑（Sump）中的洗涤水加压并输送至各级喷淋臂 。在动力控制领域，三相交流感应电机因其恒定的转矩特性曾被广泛使用，但其无法调节水压的局限性限制了洗涤程序的灵活性 。

现代高性能洗碗机普遍采用无刷直流电机（BLDC）。BLDC电机通过电子整流器取代了机械电刷，消除了摩擦损耗与火花，不仅显著延长了使用寿命（通常可达10,000小时以上），更赋予了泵体变频调节的能力 。BLDC电机的转速控制允许系统根据洗涤阶段改变喷淋压力：在主洗阶段利用高压射流剥离干涸污渍，而在漂洗阶段利用低速水流实现大面积覆盖并降低能效损耗 。

喷淋执行机构的几何构型与覆盖逻辑

喷淋臂（Spray Arms）是流体动力学能转化为机械能的最终环节。水流通过循环泵进入喷淋臂内腔，从特定角度的喷孔射出，利用水流喷射产生的反作用力驱动喷淋臂旋转 。

1. 底部喷淋臂：作为主要清洁动力，通常具有最大的流量与压力，覆盖底层重负载区域 。
2. 中部喷淋臂：位于中层篮架下方，通常采用双向喷射设计，向上清洗中层篮架底部，向下补充底层清洁力度 。
3. 顶部喷淋头或卫星臂：针对第三层刀叉篮或杯具顶部，解决垂直方向上的喷淋盲区 。

高级喷淋系统（如LG QuadWash）引入了多轴运动逻辑，喷淋臂在自转的同时沿着另一轴向摆动，从而改变水流在内胆空间内的入射角，确保在方型舱室的角落也能获得均等的动量传递 。

三：水质预处理与离子交换系统的化学过程

洗涤水的硬度是决定清洁效果的关键变量。硬水中含有的高浓度钙镁离子会在高温下与洗涤剂反应生成不溶性的皂垢，并在餐具表面留下石灰残留 。

离子交换树脂的软化原理

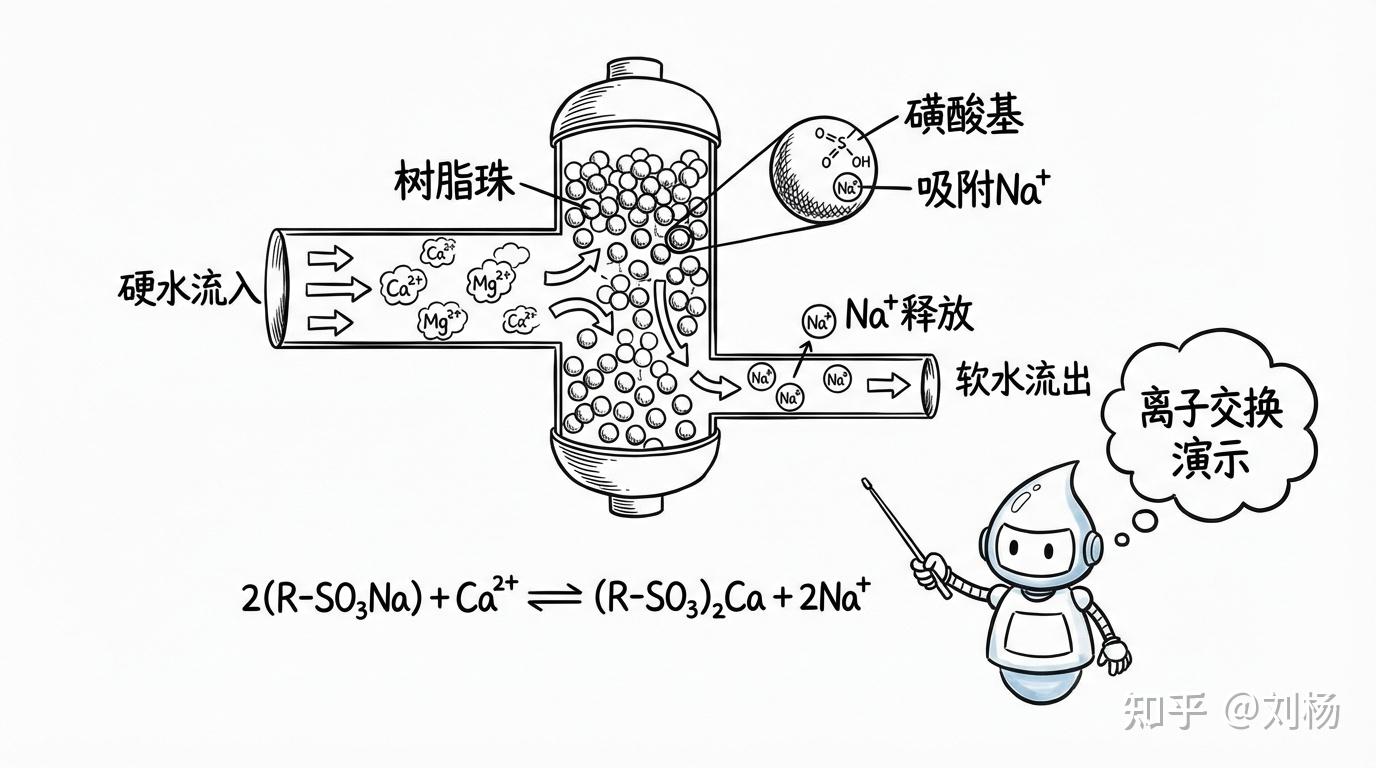

洗碗机内置的软水器（Water Softener）通过离子交换工艺工作。树脂罐中填充了带负电荷的磺酸基聚苯乙烯树脂珠，其初始状态吸附有钠离子。当硬水流经树脂层时，钙离子和镁离子因具有更高的电荷密度，会将树脂上的钠离子交换出来并吸附在树脂表面 。化学原理如上图所示。

再生循环：盐箱与树脂活性恢复

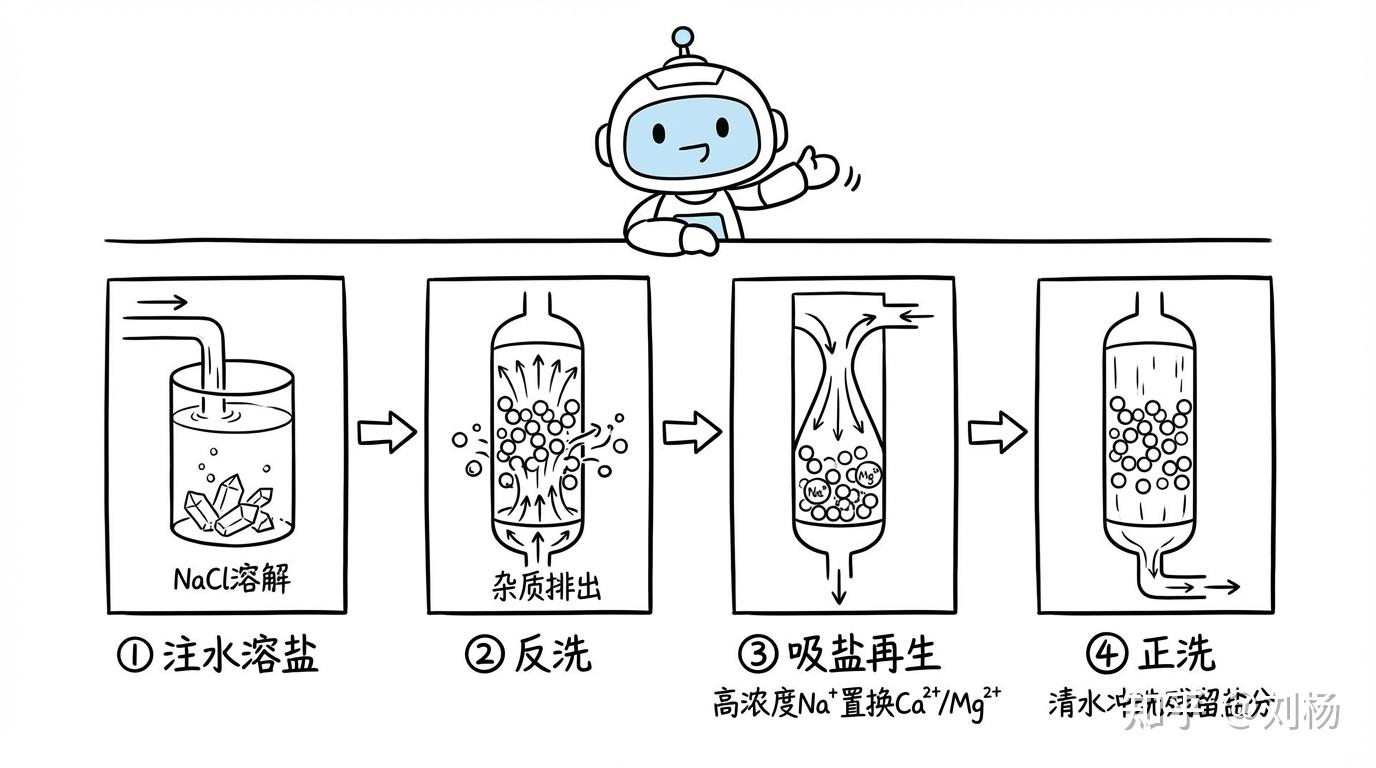

随着处理水量的增加，树脂上的钠离子会被完全耗尽。此时，系统启动“再生”程序，其核心步骤如下：

• 注水溶盐：向盐箱中注入少量水，溶解洗碗机专用盐（高纯度 NaCl），形成饱和盐水 。
• 反洗 (Backwash)：水流从底部进入树脂罐，将压紧的树脂层冲散，带走物理杂质 。
• 吸盐再生 (Brine Draw)：通过文丘里效应将高浓度盐水吸入树脂罐。根据勒夏特列原理，极高浓度的 Na迫使平衡向左移动，置换出吸附的 Ca 和 Mg。
• 正洗 (Rinse)：清洗掉残留的盐分及置换出的硬度离子，准备下一轮软化 。

四：洗涤程序的周期管理与物理化学协同

一个完整的洗碗机程序通常由五个核心阶段组成：预洗、主洗、漂洗、最终漂洗和干燥 。

主洗阶段的热能与化学能耦合

在主洗阶段，加热元件（如浸没式电热管或厚膜加热泵）将水温提升至 50到 75度 的最佳区间 。高温不仅能有效熔化动物油脂，更能激活洗涤剂中的生物酶 。

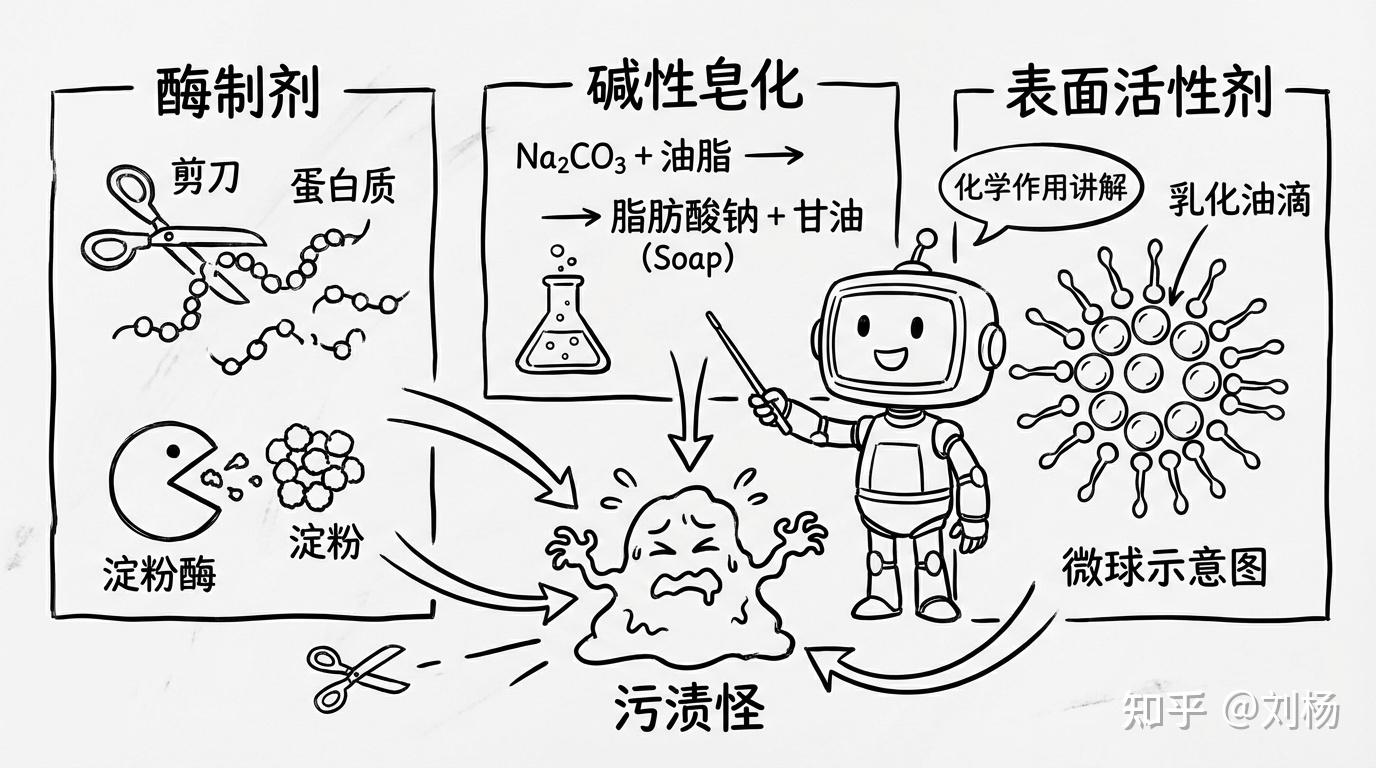

1. 酶制剂的生化作用：现代洗碗机洗涤剂依赖于蛋白酶（Protease）和淀粉酶（Amylase）。蛋白酶通过断裂肽键将复杂的蛋白质（如干结的蛋渍）分解为易溶的氨基酸；淀粉酶则攻击米饭、意面留下的淀粉残留 。
2. 碱性物质的皂化作用：碳酸钠等碱性助剂能与油脂发生皂化反应，将其转化为可溶于水的脂肪酸钠 。
3. 表面活性剂的乳化作用：非离子表面活性剂在水流冲击下将微小的油滴包裹并悬浮在洗涤液中，防止其再次沉积到餐具上 。

漂洗辅助与表面张力控制

在最终漂洗阶段，分配器释放漂洗剂。漂洗剂的核心成分是低泡表面活性剂，其作用是显著降低水的表面张力 。由于水在餐具表面不再形成球滴，而是形成连续的超薄水膜，这极大地加速了水分的均匀蒸发，避免了因局部溶质浓缩形成的“水渍” 。

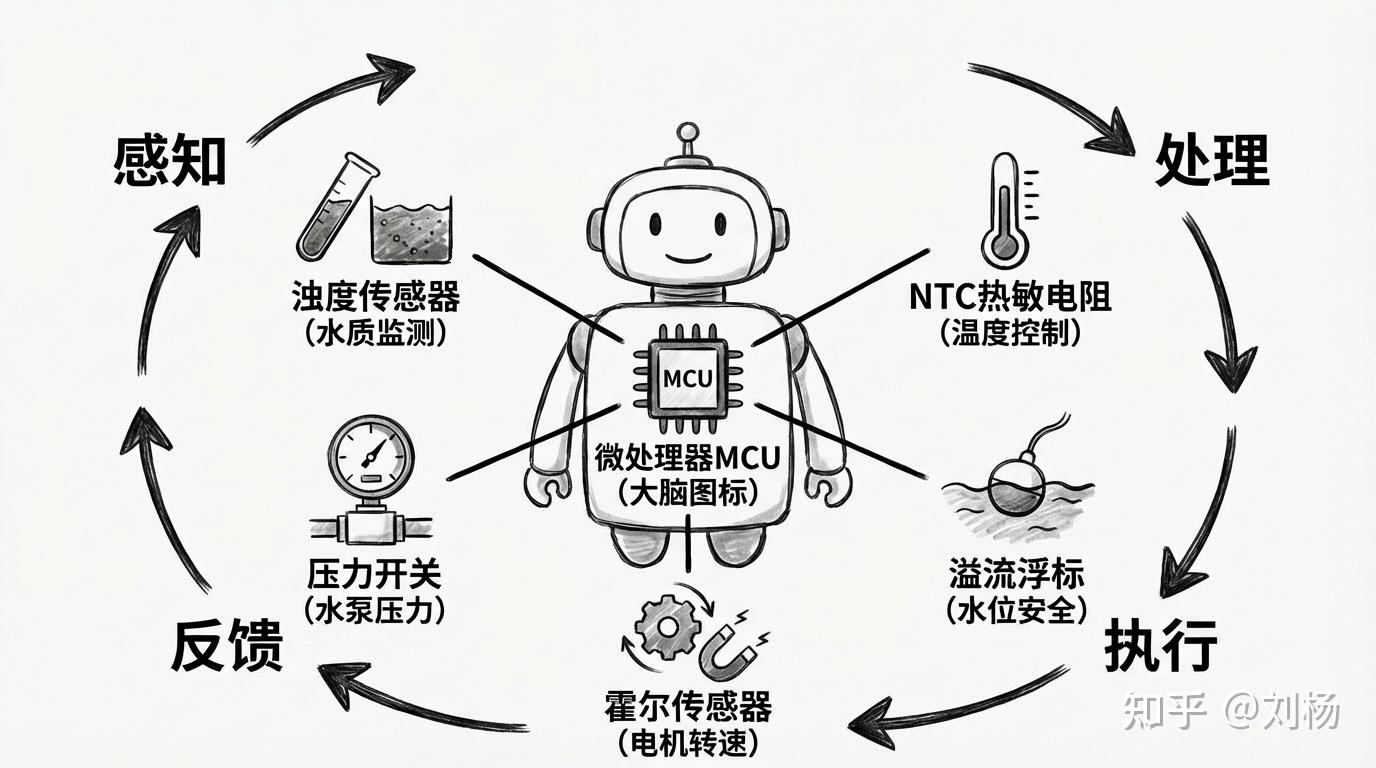

五：传感器控制网络与智能闭环逻辑

现代洗碗机已从开环的定时控制演变为基于实时工况反馈的闭环系统，其核心在于多元传感器阵列的深度集成。

浊度传感器：水质的视觉感知

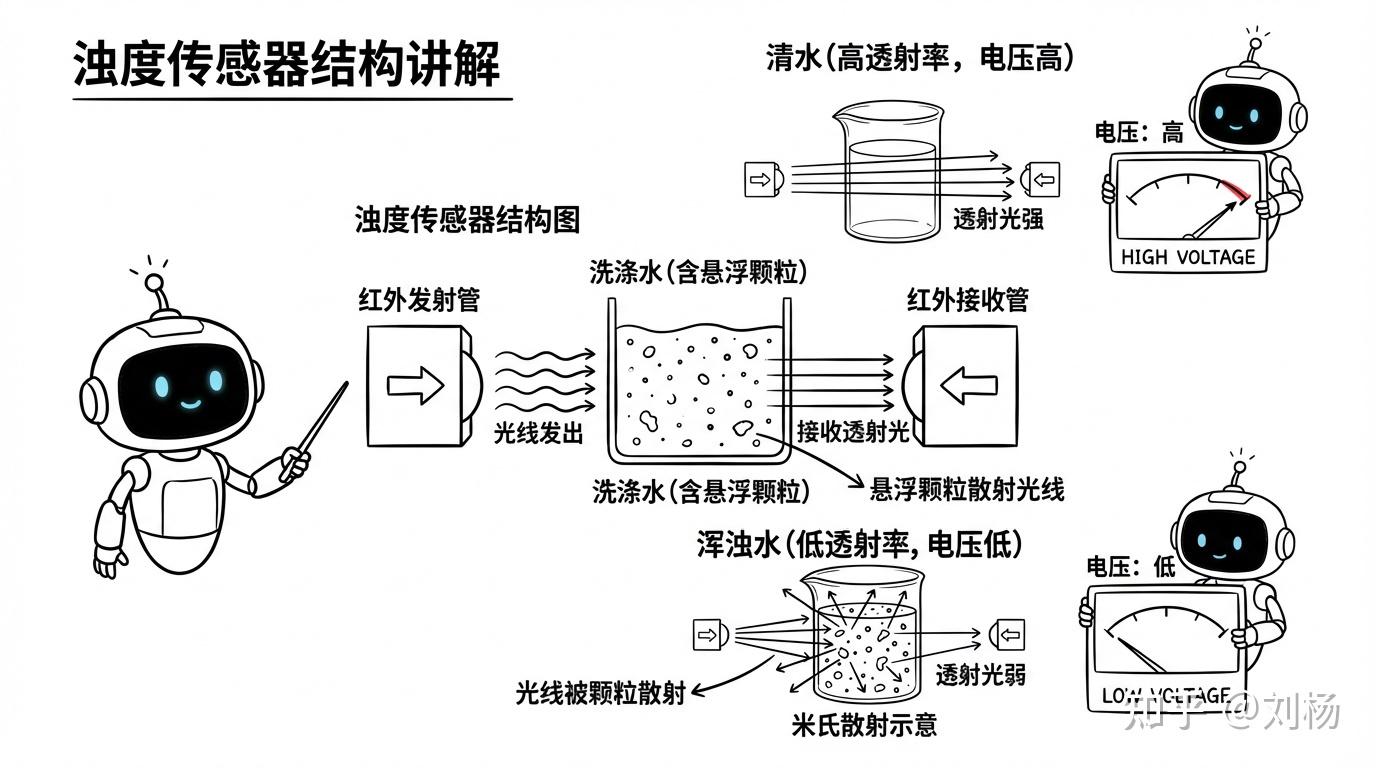

浊度传感器（Turbidity Sensor）通常由一对红外发射管和接收管组成 。其工作原理基于米氏散射（Mie Scattering）或光吸收理论。当洗涤水中含有食物残渣或油脂悬浮物时，红外线的透射率会下降 。

• 模拟输出：传感器电压随浊度增加而减小，提供连续的水质数据。
• 自适应逻辑：如果预洗结束时浊度低于预设阈值，微处理器将取消第二次预洗并减少洗涤时间，从而实现极致的资源节约 。

NTC热敏电阻：高精度的热平衡管理

负温度系数（NTC）热敏电阻由于其电阻值与温度的灵敏反比关系，成为水温监测的最佳选择 。MCU通过检测NTC的分压变化，实现对加热功率的PID调节。这不仅保证了生物酶的最佳活性窗口，也防止了过热导致的餐具材质损伤（如热敏性塑料或精细瓷器） 。

安全与保护传感器

• 溢流浮标开关 (Overfill Float)：位于底盘的机械浮子，一旦检测到内胆水位异常或底盘漏水，会强行切断进水阀并启动排水泵 。
• 压力开关 (Pressure Switch)：安装在循环泵出口，监测水泵产生的动态压力。如果水压不足，可能暗示滤网堵塞或电机空转，系统将启动防干烧保护 。

六：热力学视角下的干燥技术深度对比

干燥是洗碗机循环中能耗最高且技术流派最丰富的环节。不同干燥技术的本质在于如何高效驱动水分子的相变并将其从密封舱室中移除。

沸石 (Zeolite) 吸附干燥：固相热转换

沸石干燥代表了目前的行业顶尖水平。沸石是一种具有微孔结构的天然或合成铝硅酸盐矿物，具有极高的吸湿热 。

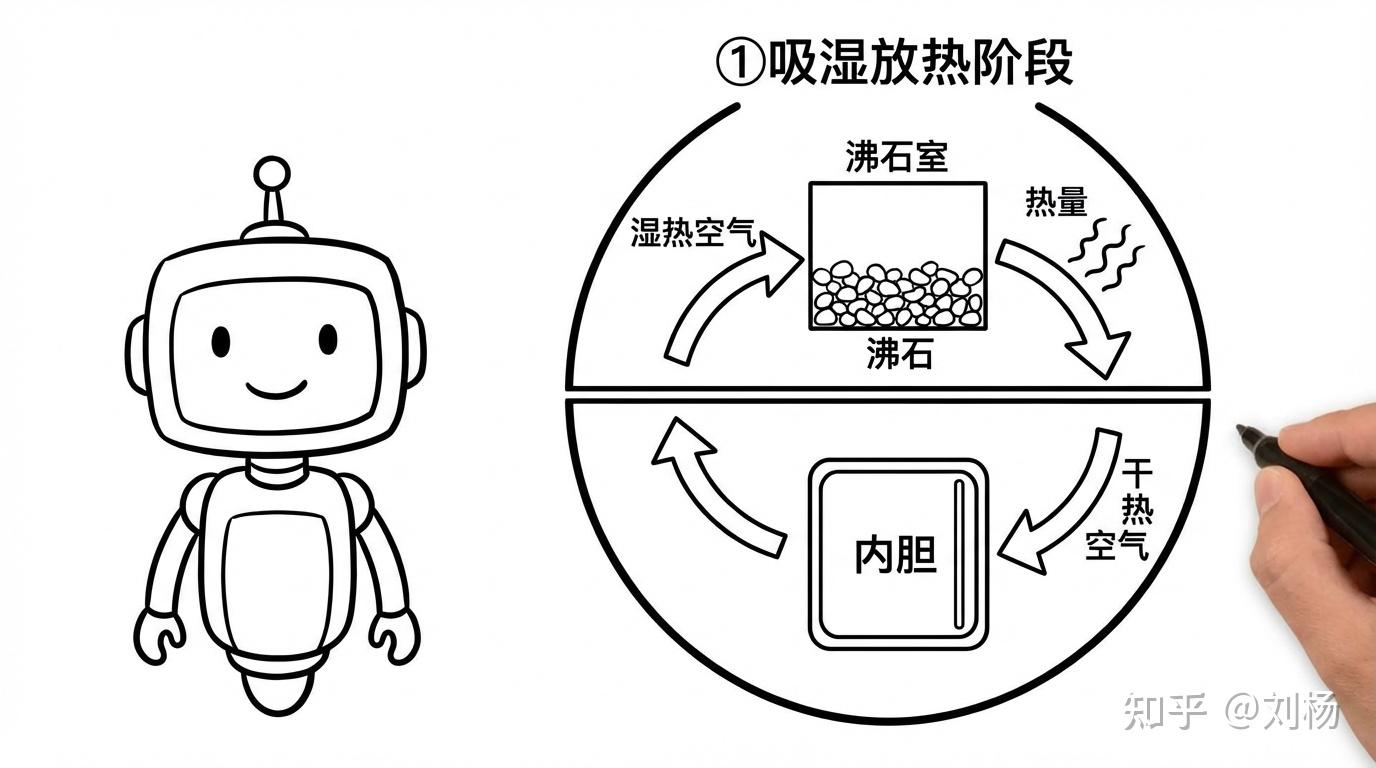

• 吸湿放热阶段：在干燥循环中，风扇将内胆内的湿热空气抽入沸石室。沸石吸收水分分子并释放出可观的吸附热。干热空气随后回流至内胆，进一步蒸发餐具表面的残余水膜 。
• 热再生阶段：在下一次洗涤的加热程序中，沸石室内的加热元件对饱和沸石进行烘烤，强迫水分汽化排入机内，使沸石恢复干燥活性。这一过程几乎不损耗沸石材料，具有极佳的长效稳定性 。

自动开门 (Auto-Open) 与风扇对流干燥

自动开门技术利用了空气动力学中的自然对流原理 。

• 物理机制：当洗涤程序接近尾声，内部水蒸汽压力达到饱和。门锁机构自动释放，门体弹开一定角度。根据分压梯度，湿热空气溢出，外部干冷空气进入，形成有效的热交换界面 。
• 局限性：在湿度较高的梅雨季节或沿海地区，由于内外湿度差较小，干燥效率会有所下降。此外，高温蒸汽溢出可能对集成式橱柜的边缘产生潜在的长期热湿损害 。

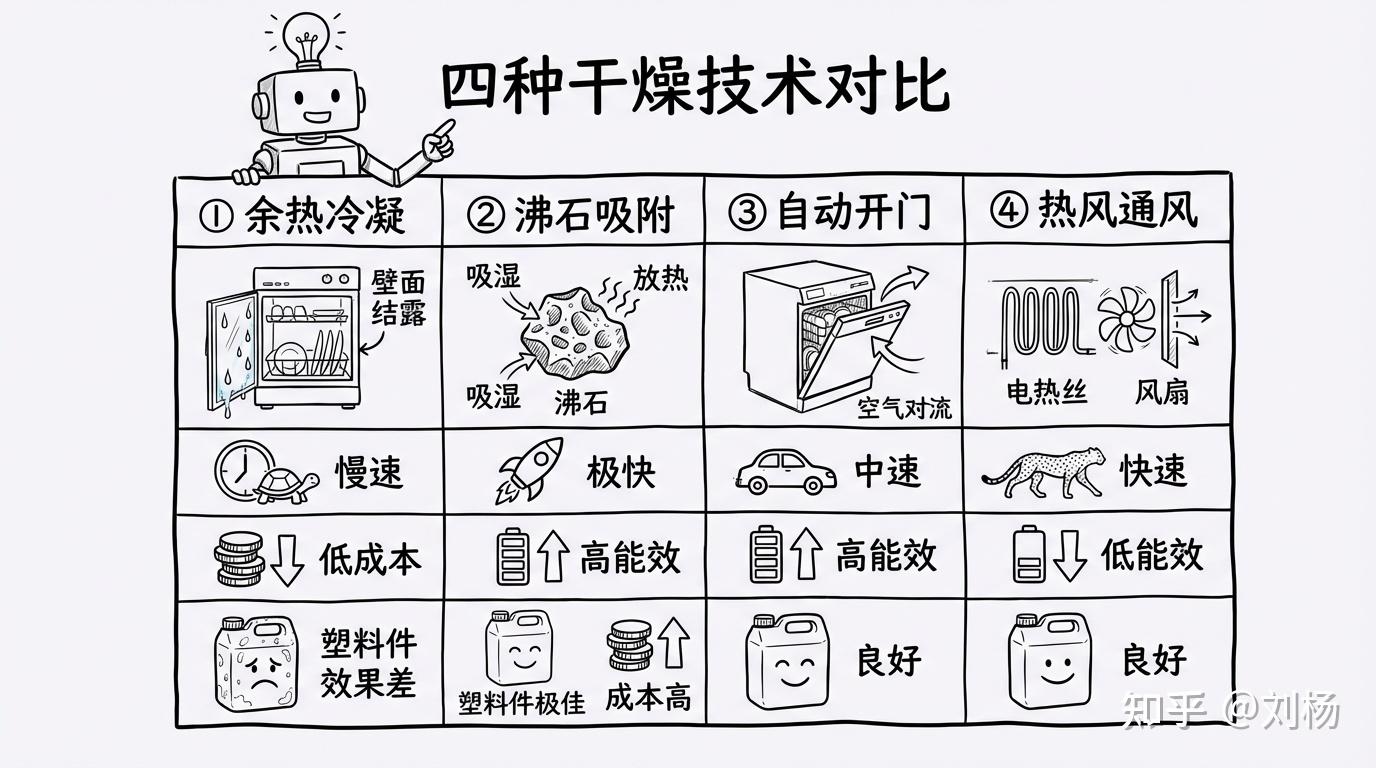

干燥技术综合性能指标对比

七：多级过滤系统与泵体维护逻辑

洗碗机的长期运行稳定性高度依赖于其机械过滤系统，以防止食物颗粒进入循环泵和喷淋臂喷嘴。

过滤器的物理结构

典型的洗涤过滤系统分为三级：

1. 粗滤器 (Coarse Filter)：捕获骨头、果核等大块异物，保护泵体免受硬性机械损伤 。
2. 细滤网 (Fine Filter)：通常是一层不锈钢或聚酯织网，拦截米粒、面渣等中等颗粒 。
3. 微滤器 (Micro Filter)：捕获微米级的悬浮污垢，确保循环水在化学清洗阶段的洁净度 。

变频电机对滤网状态的自我感知

在BLDC电机驱动的机型中，控制系统可以通过监测电机的反电动势（Back-EMF）或电流纹波来判断泵的运行状态 。当滤网严重堵塞时，水泵吸入端会产生气蚀（Cavitation），导致电机转矩出现特征性的高频波动。智能控制器识别到这一信号后，会尝试改变电机转速或通过瞬时高压冲击（Pulse Wash）尝试冲开滤网表面的附着物 。

第八章：电化学腐蚀与材料长效稳定性

洗碗机内部的高温、强碱和高湿环境对材料的选择提出了近乎严苛的要求。

1. 金属腐蚀防护：洗涤剂中的碱性盐类会抑制金属部件的酸性腐蚀，但可能导致铝制厨具的严重变色及表面脱落。洗碗机内部所有暴露的金属件（如喷淋臂轴心、滤网框）均采用 304 或 316 不锈钢制成 。
2. 玻璃蚀刻 (Glass Etching)：这是一种由离子交换引发的表面微观损伤。在软化水过度（硬度接近 0）的情况下，洗涤液会剥离玻璃表面的硅酸盐层。现代智能软水器通过混合阀精确保留 3-5 度的硬度，以在玻璃表面形成微观保护层，防止永久性的模糊现象 。
3. 密封件的应力松弛：门封条（Gasket）通常采用三元乙丙橡胶（EPDM），其必须能承受数千次的热胀冷缩循环而不发生塑性变形 。

洗碗机的未来

家用洗碗机已完成了从单一机械设备向高度智能化系统的跨越。其内部结构的精密几何设计、BLDC 电机提供的灵活流体动力、离子交换树脂支撑的电化学环境以及沸石等新材料驱动的相变干燥过程，共同构建了高效、节能且卫生的自动化清洁方案。

展望未来，洗碗机的发展将聚焦于“微观感知”与“极致资源闭环”。利用微流控技术实现对洗剂成分的毫克级自动滴定，以及引入超声波空化技术在不增加水温的情况下剥离顽固污渍，将是下一代技术突破的关键点 。作为系统工程的杰作，洗碗机将持续在降低家庭劳动力成本与提升资源利用效率之间寻求更高层级的动态平衡。
