[废物利用组]iPod mini1初代ipod的修复杂图三张
很简单。
所以只是放三张图完事。
我历来擅长为了一盘醋去包一盘饺子。
前几个月的时候为了给佳能的照相机1Ds MarkII 配一张 CF II型卡,物色了几个CF微硬盘。
其中就包括这张Seagate的ST1,5G大小的。
然而很可惜,虽然官方的说明里,对它的说明是ST650211CF CompactFlash+ Type II disc drive,但是收到之后测试了一下, 标签上也有For embedded application only的字样,因此它只支持IDE模式,并不能插在相机上当成CF卡使用。
于是为了废物利用就找了一个硬盘故障的iPod mini给它用起来。

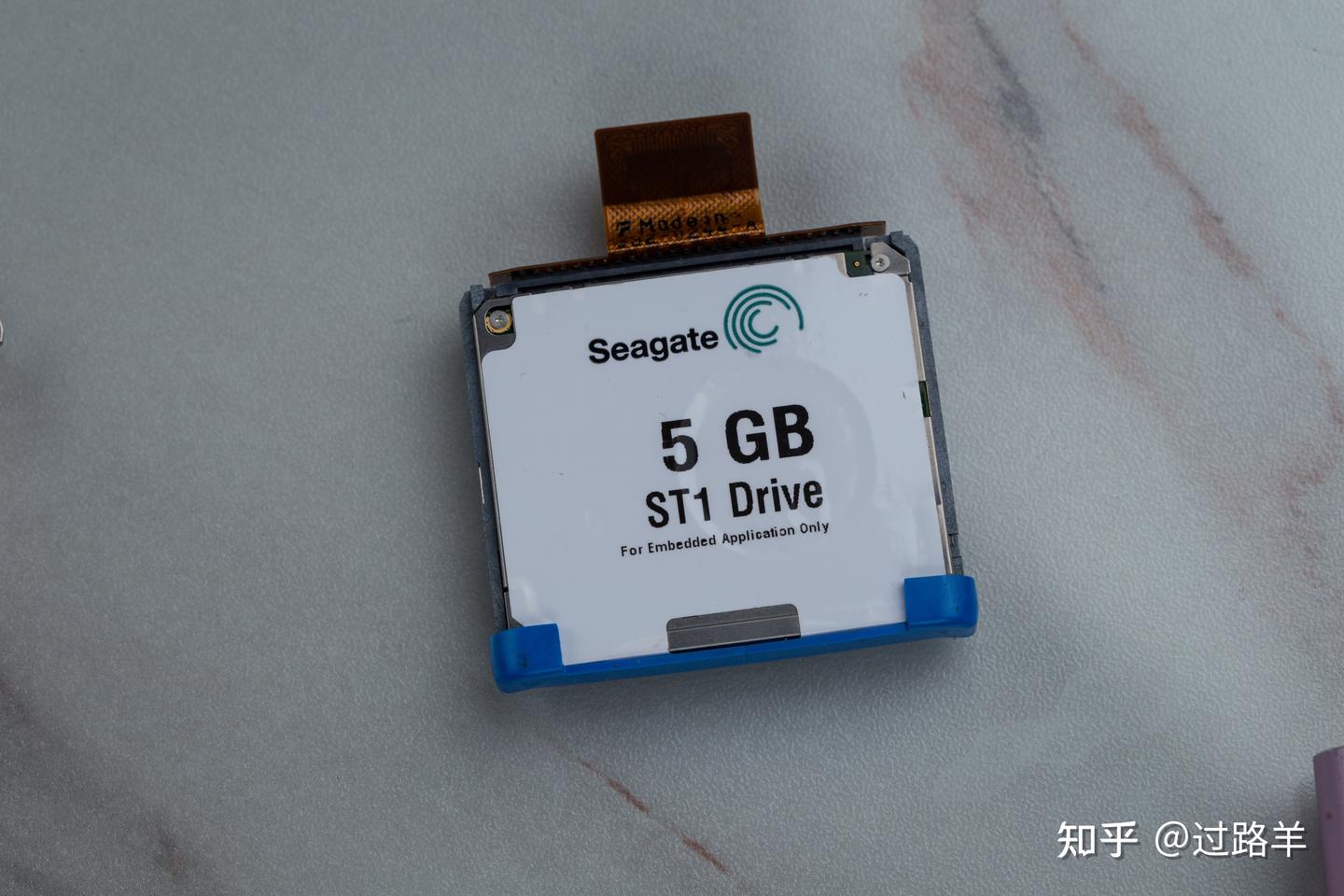

这就是那个Seagate ST1 5GB,直接给它装上去了。

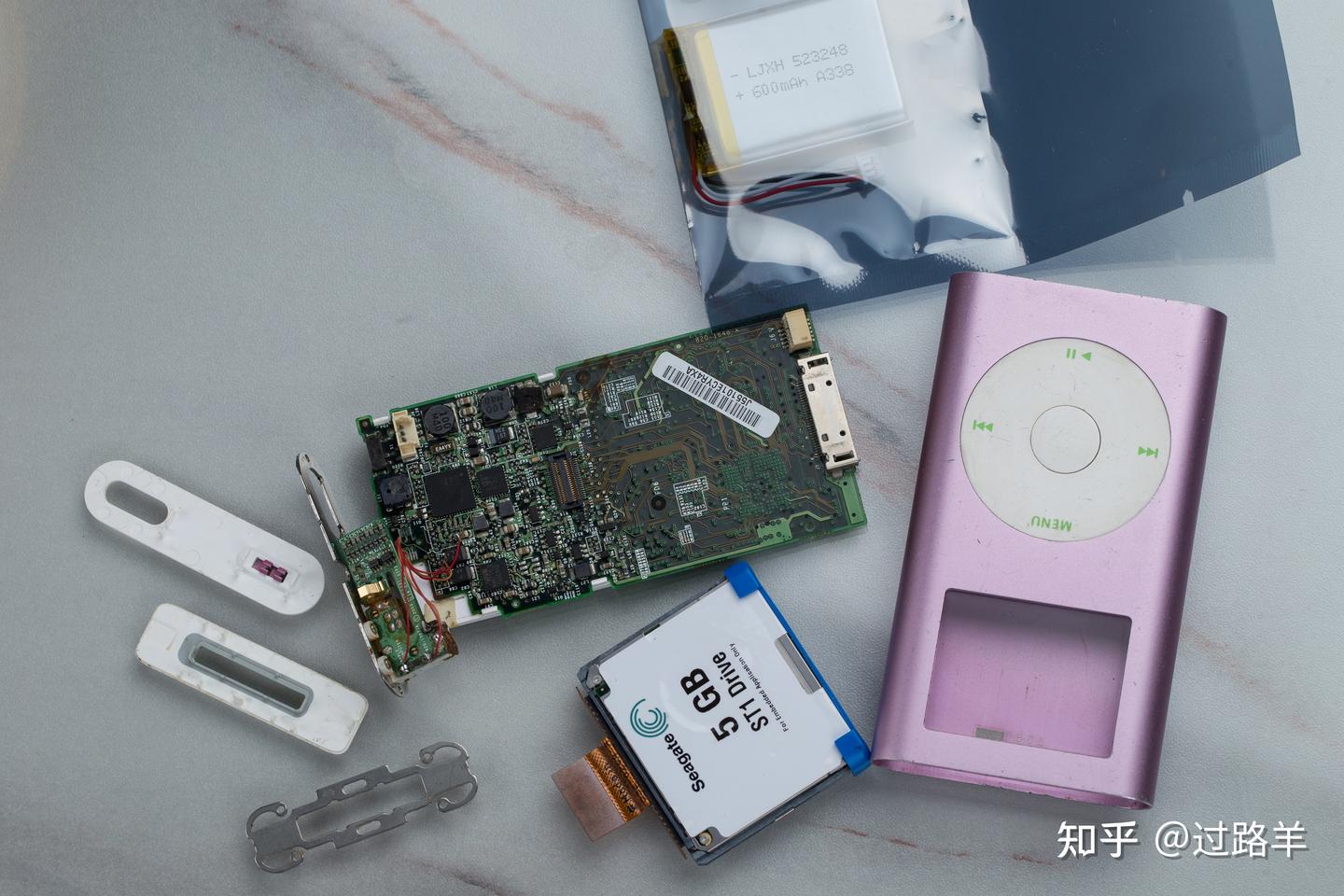

剩余采购的配件还有一块替换电池,原来的电池这么久了肯定鼓包了,还有hold的开关;
然后还有两个贴片电容在之前他们奸商修复的时候塞进去磕掉件了,但是掉下来的原件还在机器里面,找了一下测量了一下还ok,就不买新的直接补焊回去就行了;
甚至还需要飞线过来耳机孔,有些人什么鬼焊工啊,我重新给它焊一下得了。
拆装过程别人那边教程很多,不再重复。
把微硬盘换成CF卡有助于提高抗震性能,但是需要注意兼容性;这里直接用IDE模式的微硬盘,所以完全不需要考虑兼容性,直接换就行。

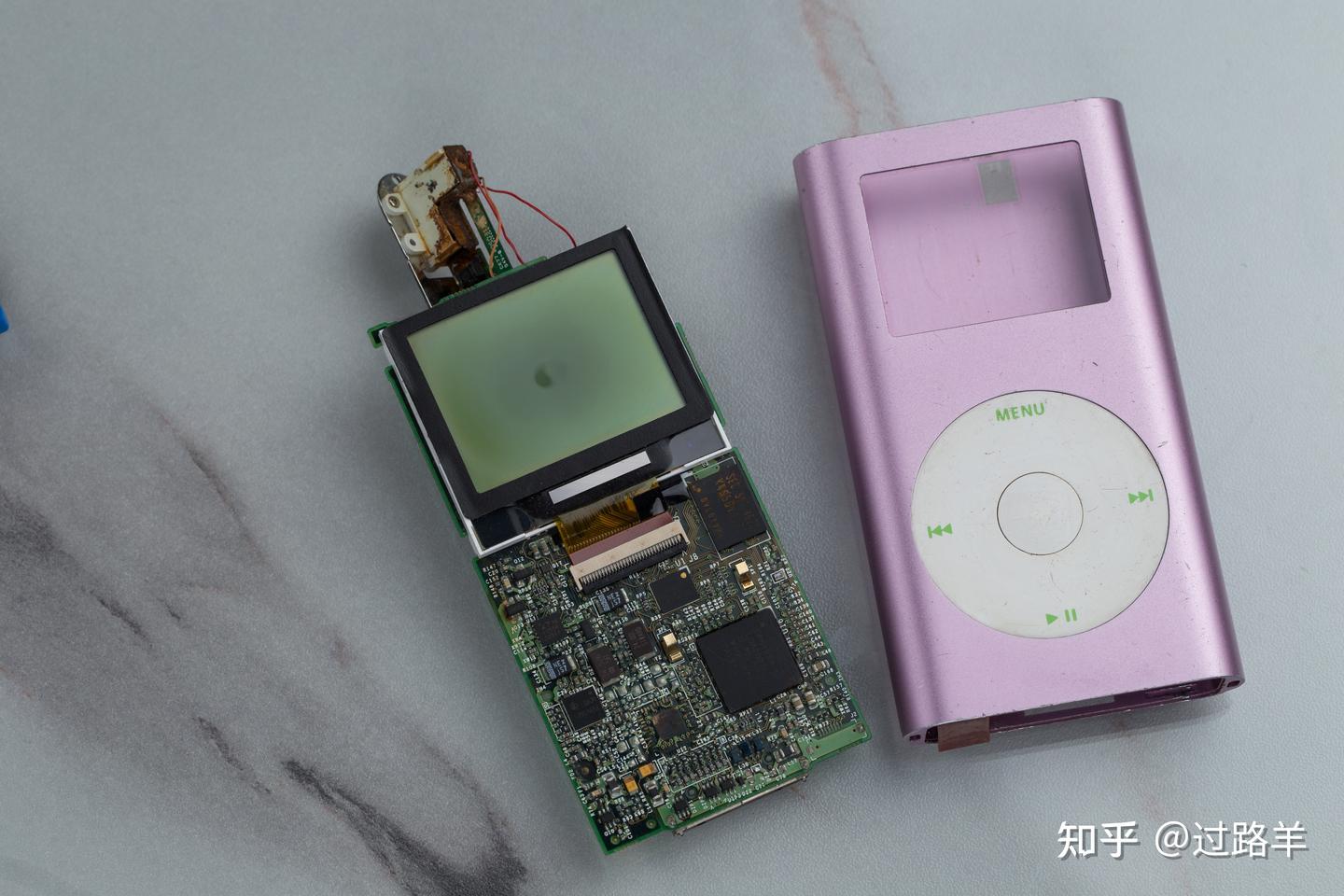

主板正面看一下。
黑白屏幕加上触摸转盘彩色字体是iPod mini初代,发布于2004年。
实际上这个液晶屏幕也要修理一下。
可以看出来偏光膜和反光膜都有一定程度的老化了,不过我看了一下好像显示还可以看清楚,就懒得了。
实际上放大镜仔细检查,感觉苹果30pin尾插也要换,还有几个年代太久生锈腐蚀的贴片也要换,掉件的地方也不止一个,不过现在本着又不是不能用的思维,先装起来听歌吧。以后有空的时候再完善了。
我还是喜欢老乔在的时候苹果的音质,装起来充上电恢复模式出来听了几耳朵,怪不得到现在还有那么多人喜欢ipod classic。
