SKS8300-12X的交换机单线复用方案
兮克SKS8300-12X的交换机单线复用方案
前言：很多家庭在前期装修时，由于网络布线规划不够周全，往往导致网络信号覆盖不足。特别是在设置主路由器时，常见的一个问题是：从弱电箱到客厅只预埋了一根网线，却没有提前预留“回程网线”。这样一来，如果想把主路由器放在客厅，就无法通过有线方式将网络信号回传到弱电箱内的交换机，从而影响到其他房间的网络布置。这种情况容易造成客厅信号虽好，但卧室、书房等区域Wi-Fi信号弱、网速不稳定，整体网络体验大打折扣。
我们的解决方案：
1.原理简单：让您仅有的那根网线同时承载上网和IPTV电视信号
2.设备专业：使用两台支持特定功能的交换机进行数据分流
3.效果显著：客厅路由器位置自由选择，全屋每个角落都能享受稳定网络
4.保持美观：不破坏墙面，不改变装修现状

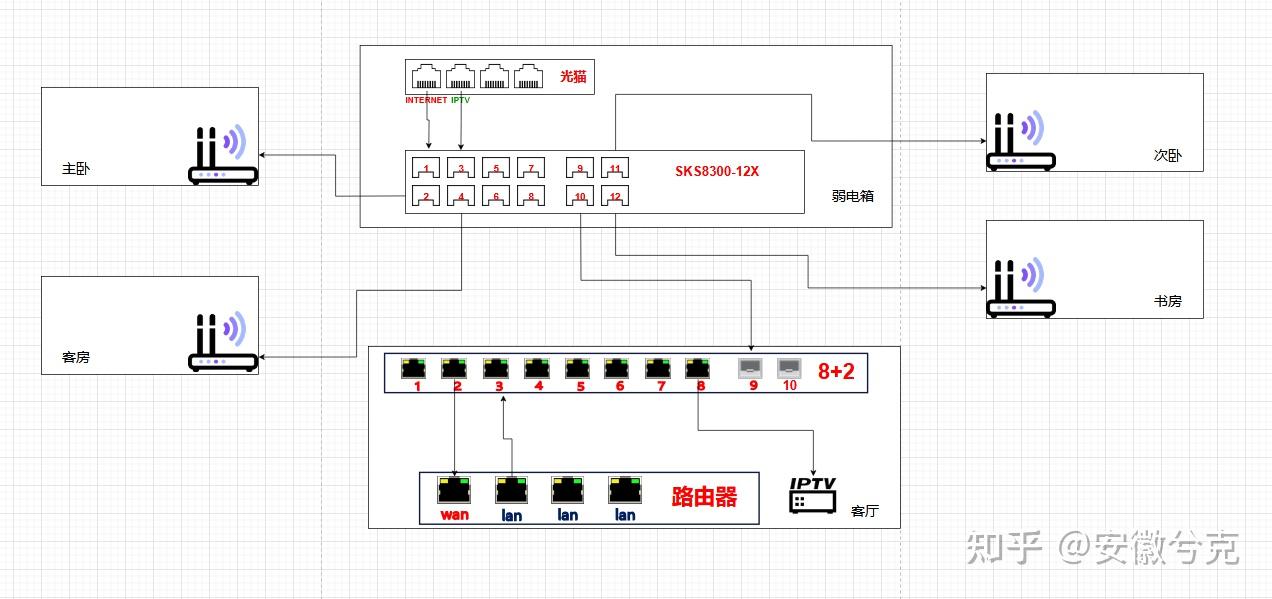

以下是全屋网络优化组网示意图
配置说明：
1、网络传输：光猫桥接，主路由器拨号。上网数据通过SKS8300-12X的端口10传递到SKS3200-8E2X的端口9。主路由的wan口连接SKS3200-8E2X的端口2,主路由器拨号后的数据通过路由器的lan口连接到交换机端口3，使交换机的每个端口都有网。子路由连接交换机，每个子路由器都有网络。
2.IPTV传输：光猫桥接，光猫iptv口连接SKS8300-12X的端口3，IPTV数据通过SKS8300-12X的端口10传递到SKS3200-8E2X的端口9。电视机顶盒连接SKS3200-8E2X端口8,这样客厅的电视能正常使用了。（光猫桥接可以让运营商给设置或者拿到超级管理员账号设置）
具体设置（本次案例的上网vlan是41，iptvd的vlan是43）：
交换机如何登录后台文档：
具体链接：
1.登录交换机网页版设置
登录8300-12X机器，默认ip地址192.168.10.12或192.168.1.2账号：admin,密码：Admin@1234或者admin

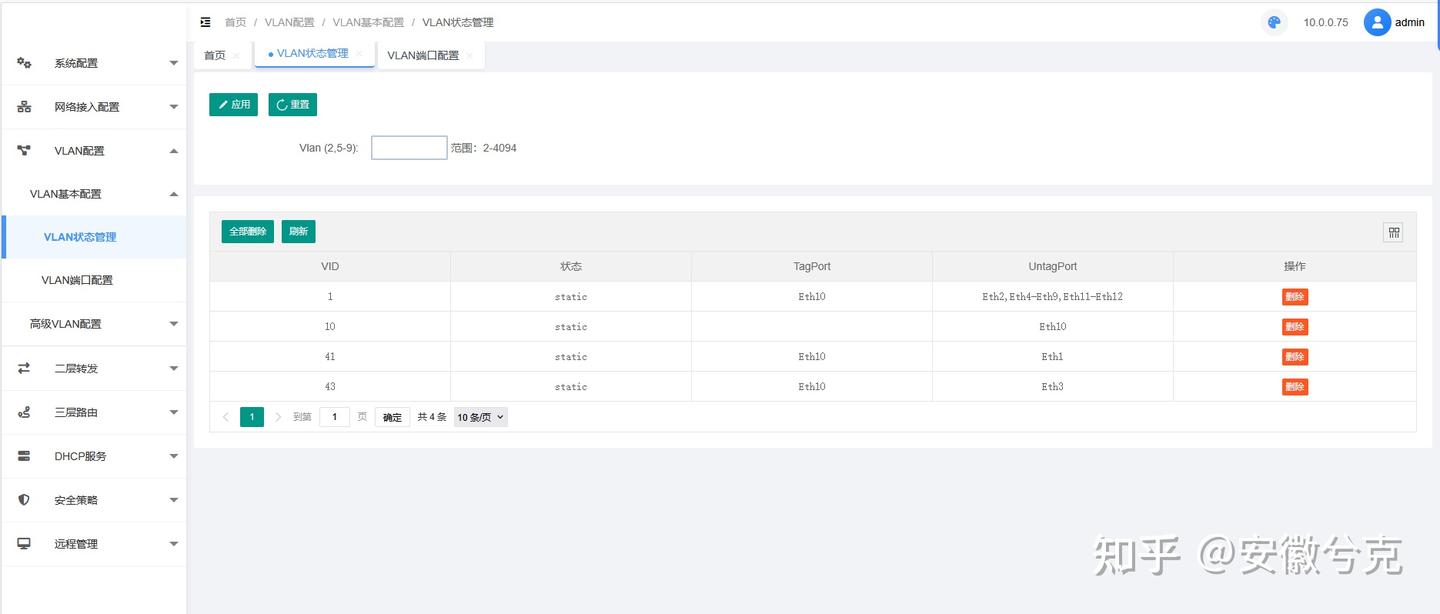

1.创建vlan：在vlan配置>vlan状态管理>输入vlan>点击应用

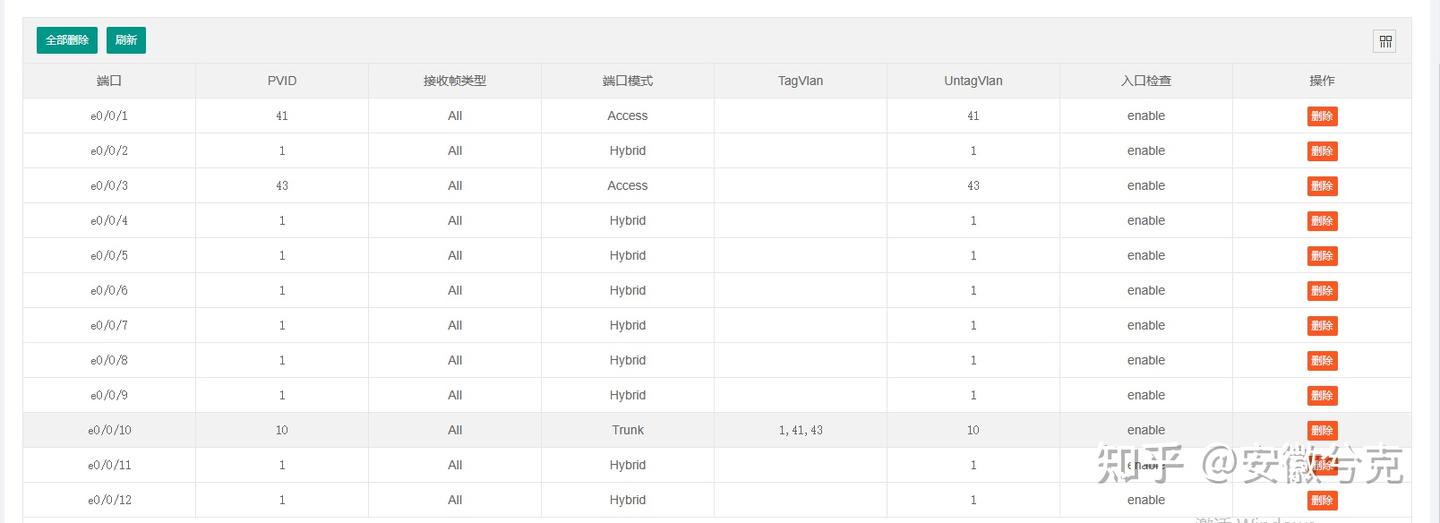

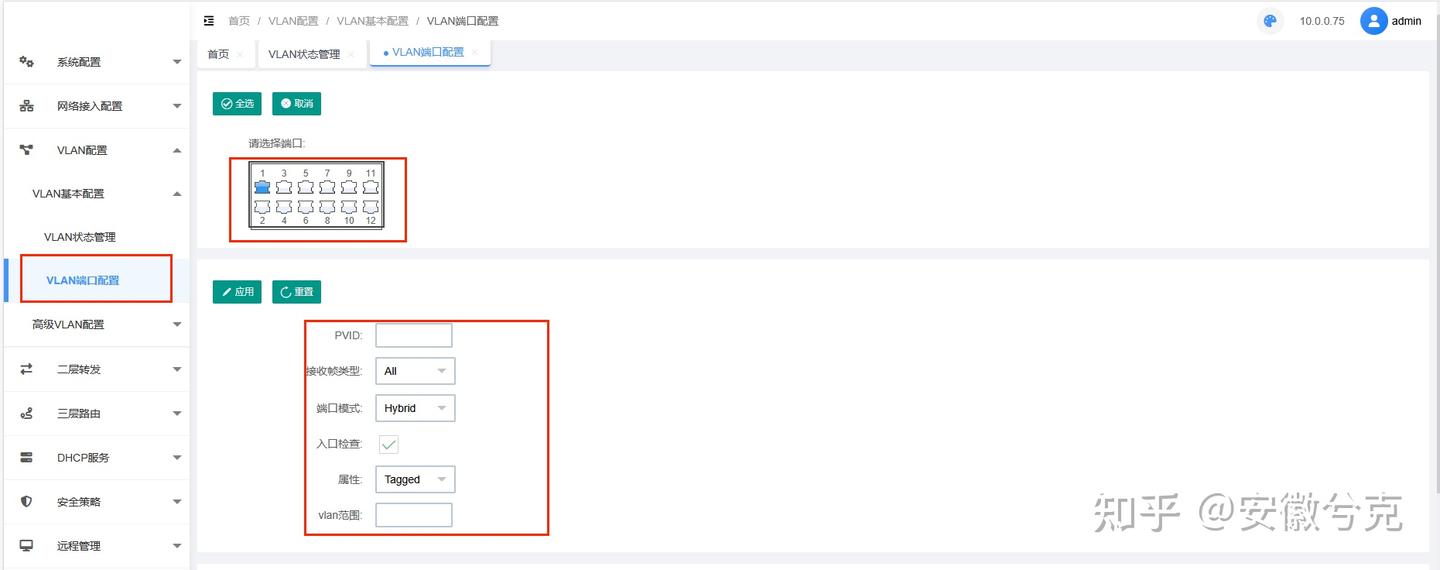

2.端口设置：在vlan配置>vlan端口配置>选择端口>输入vlan>点击应用
配置vlan
3200-8E2X的vlan配置

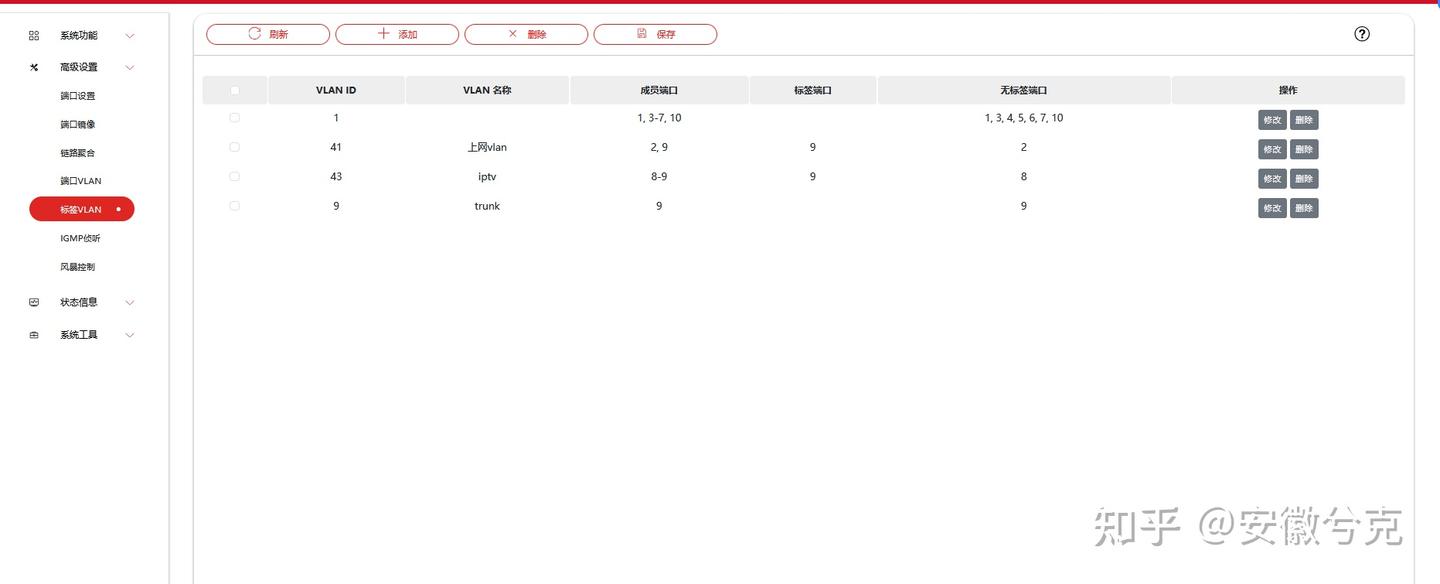

标签vlan：点击添加>输入vlan>选择端口点击应用>点击保存

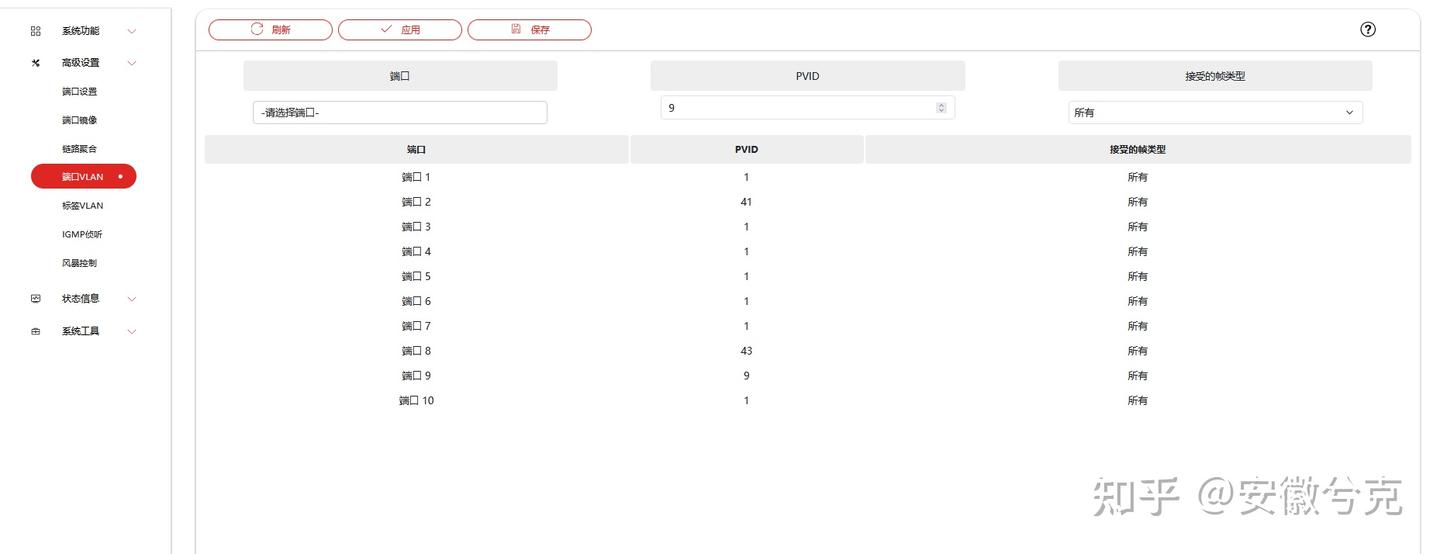

端口vlan：选择端口>输入PVID数据>点击应用>点击保存
您的网络设置已经全部完成。简单来说，我们已经将您家里的网络“指挥权”从光猫移交给了性能更强的路由器。
具体操作如下：
模式切换：我们将光猫设置为“桥接”模式，现在它就像一个透明的“传球手”，只负责把来自运营商的光信号转换成网络信号，不再承担复杂的拨号和路由任务。
核心部署：您新配置的路由器现在是网络的“大脑”和“调度中心”。你在路由器中设置好了宽带账号和密码，由它来负责拨号上网、分配IP地址以及管理所有连接设备。
线路连接：所有设备已按照最优的组网方案，用网线正确连接。
现在，您可以：
尝试使用手机、电脑等设备连接您路由器的Wi-Fi，正常上网。
享受由高性能路由器带来的更稳定、覆盖更广的网络体验。
如果任何设备无法上网，请先尝试重启该设备。若问题依旧，请随时联系我们。祝您上网愉快！
