拆解报告：影石Insta360 Wave AI录音全向麦克风
Insta360影石是2015年创立于深圳的全球领先智能影像品牌，以全景技术为核心，专注研发全景相机、运动相机、AI云台、网络摄像头等智能影像设备。Insta360 Wave是影石针对视频会议场景推出的一款AI录音全向麦克风，通过创新悬浮式设计，超清收音效果，以及AI助手，为用户提供高效的会议记录体验。
详细功能配置方面，影石Insta360 Wave AI录音全向麦克风搭载了8麦克风阵列，支持多种指向拾音模式，支持48kHz超清采样率，提供高保真的录音效果，收音范围可达5米半径；支持AI智能降噪，可识别并消除超300种环境噪声；支持回声消除技术（AEC），支持自动增益（AGC），支持AI去混响，保障声音的清晰自然；还采用全双工技术，交流无需等待对方发言结束，实时互动更真实、更高效。
基于强大的AI芯片和云端语言模型，Insta360 Wave的录音内容可实时转写，且支持99种语言和自动区分发言人。转写内容通过AI会议助手提供会议纪要、待办事项总结、智能问题推荐等，帮助用户掌握会议要点。还支持AI问答，可以主动询问AI，追溯会议原文。
此外，Insta360 Wave还搭载了1.82英寸的定制触控屏幕，可通过屏幕进行各种交互；支持与Link 2智能互联，发言人追踪，实现音视频高效协同；支持最多3台设备无线互联，满足大型会议空间的收音需求。续航方面，该产品内置9800mAh大电池，可提供12小时的持久录制。下面就来看看这款产品的详细拆解报告吧，
一、影石Insta360 Wave AI录音全向麦克风开箱

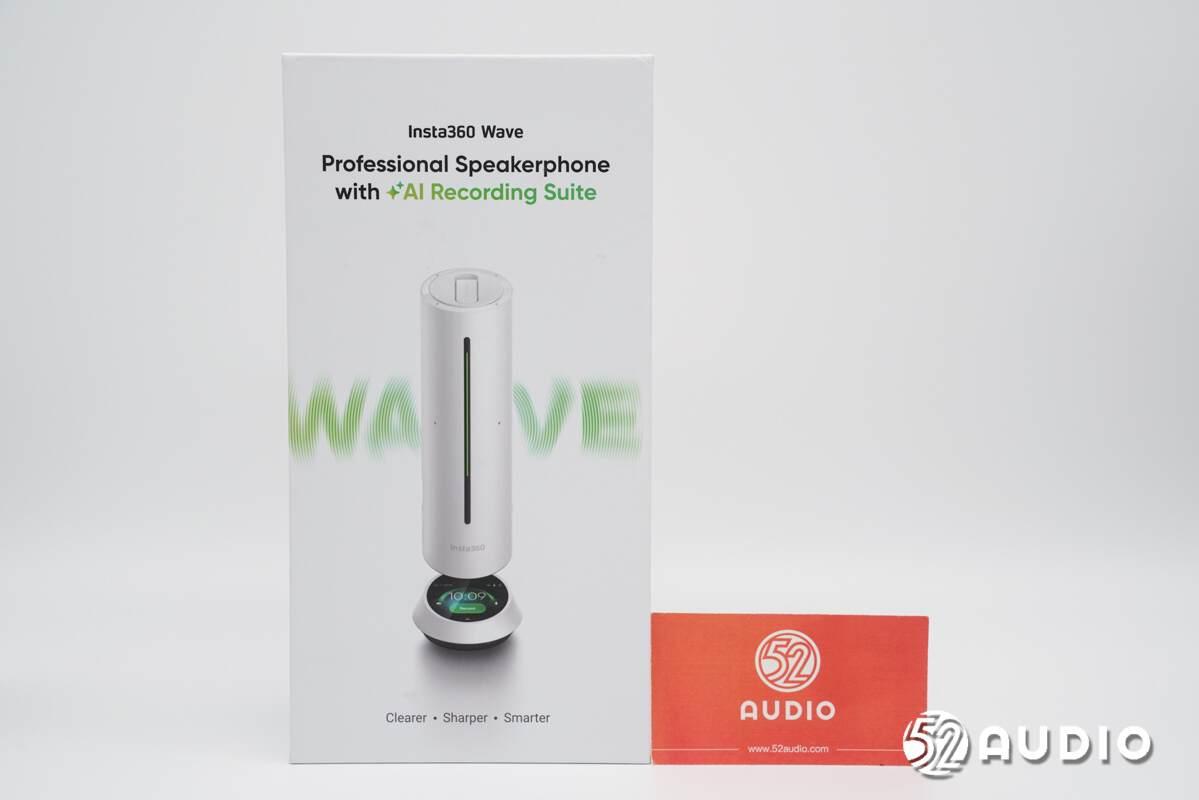

影石Insta360 Wave AI录音全向麦克风包装盒采用了天地盖结构，正面设计有产品外观，产品名称，以及更清晰、更锐利、更智能的产品特点。

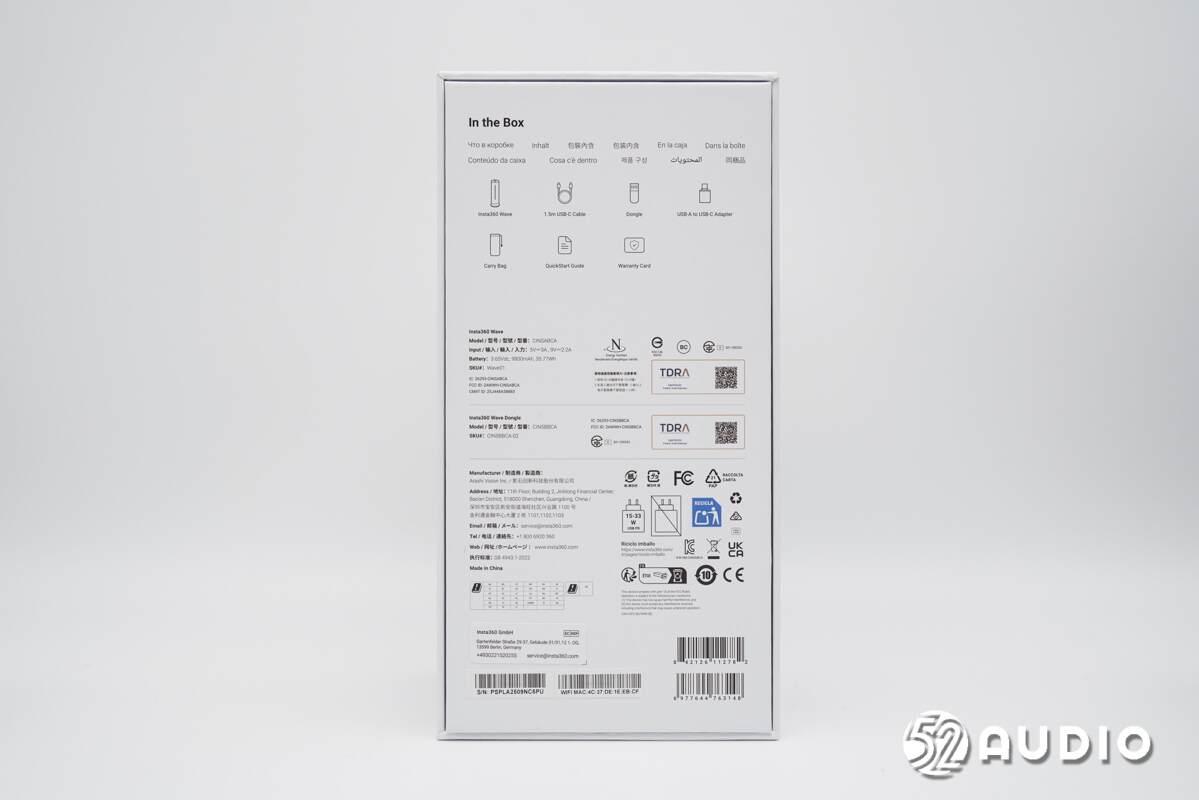

包装盒背面介绍了内部清单、产品参数和公司信息。型号：CINSABCA、输入：5V ⎓ 3A，9V ⎓ 2.2A、电池：3.65V，9800mAh，35.77Wh，制造商：影石创新科技股份有限公司。
包装盒侧边场景化介绍了产品的功能特点：16ft远距拾音、立体8麦阵列、纯净饱满人声、AI智能降噪、触控随心、多功能便捷连接等。
包装盒另外一侧介绍了的产品特点：AI转录、AI会议助手、高保真录音。
包装顶部和底部设计“Insta360”品牌logo。

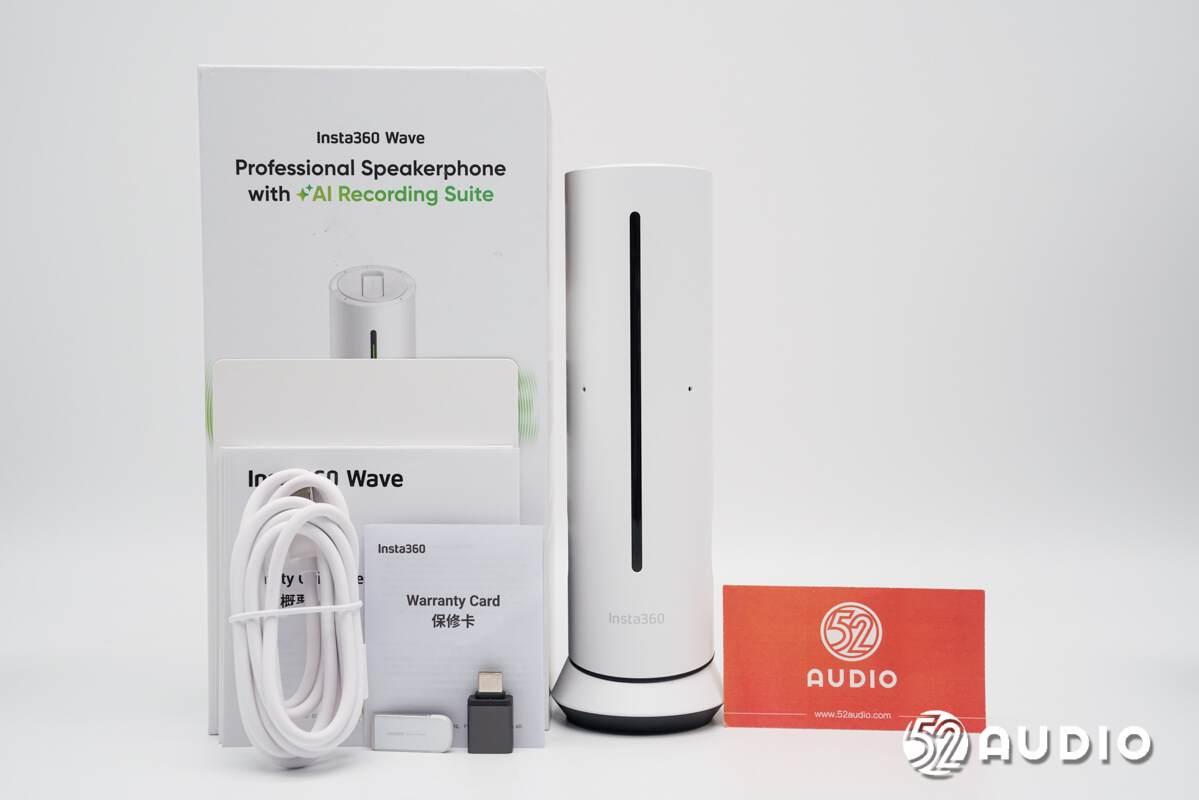

打开包装盒，取出内部所有物品，包括了主机、无线收发器、转接头、数据线、便携收纳袋、使用说明、保修卡、快速入门指南。

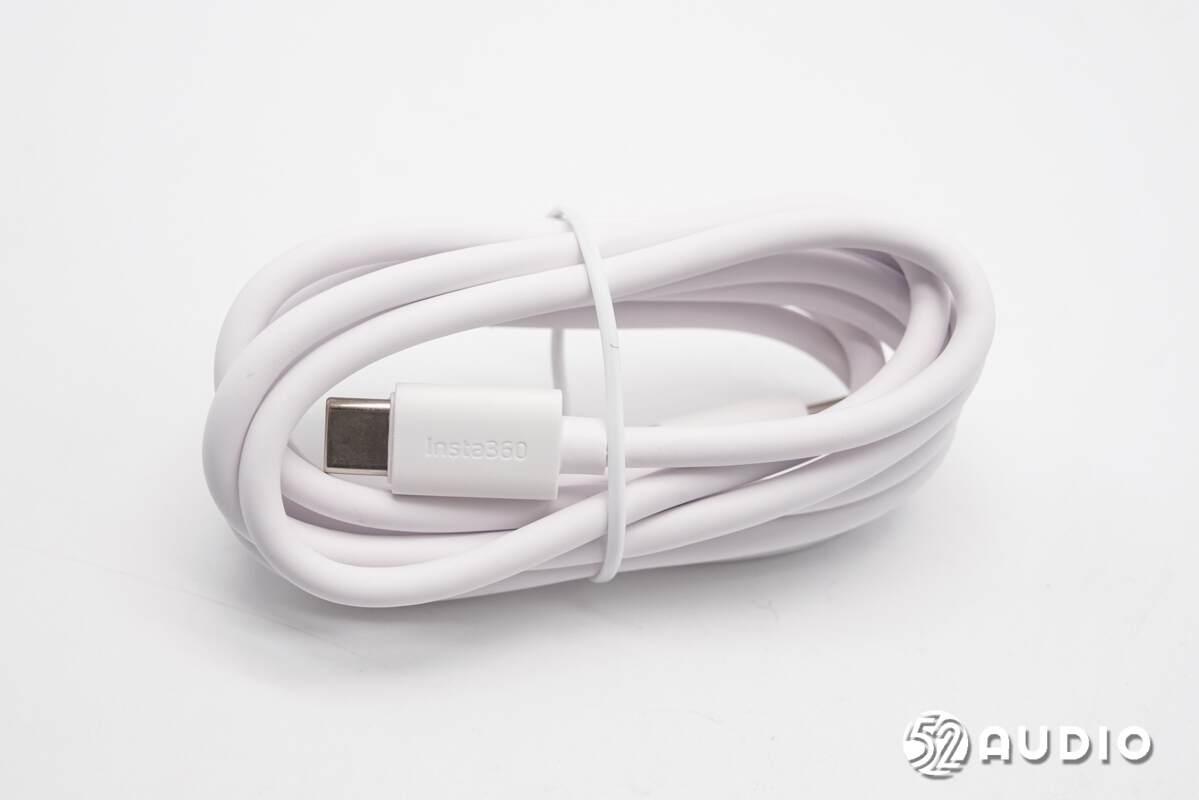

随机标配的充电线，采用了USB-C to USB-C接口，端口设计有“Insta360”品牌LOGO。

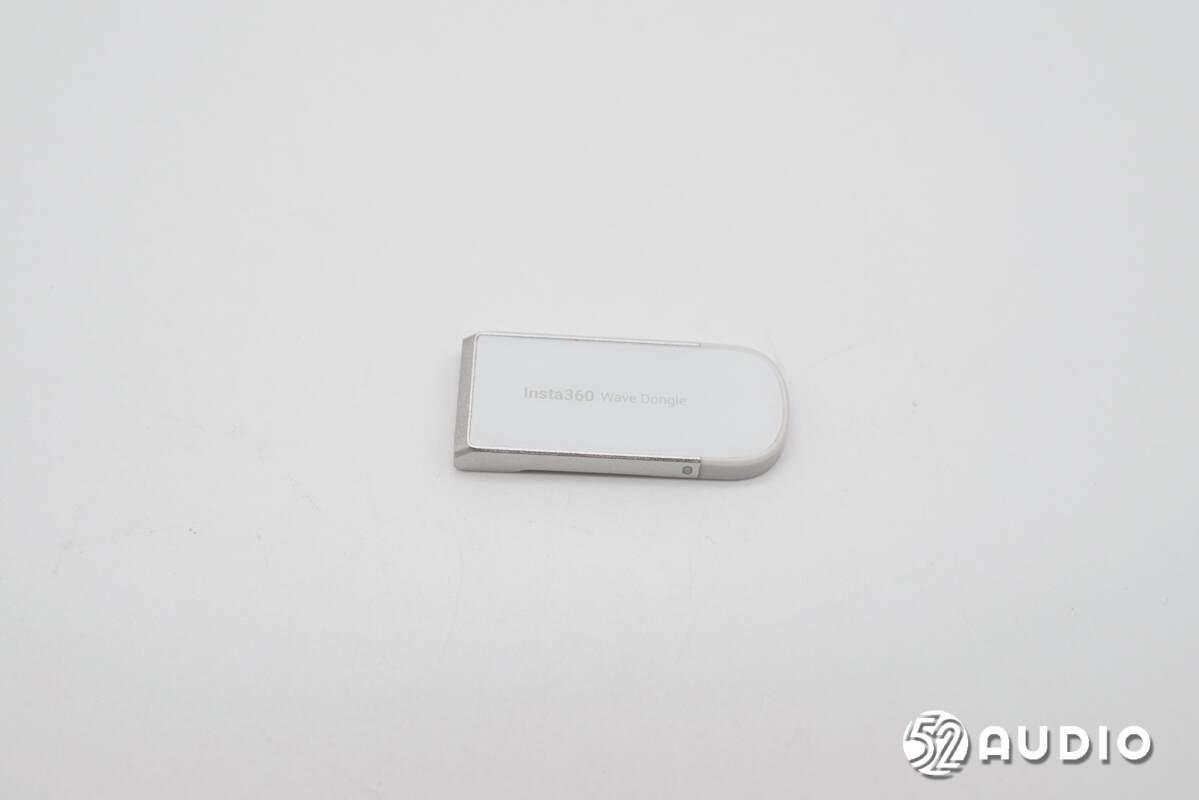

无线收发器特写，采用轻薄设计，类似U盘，兼容USB-A接口。

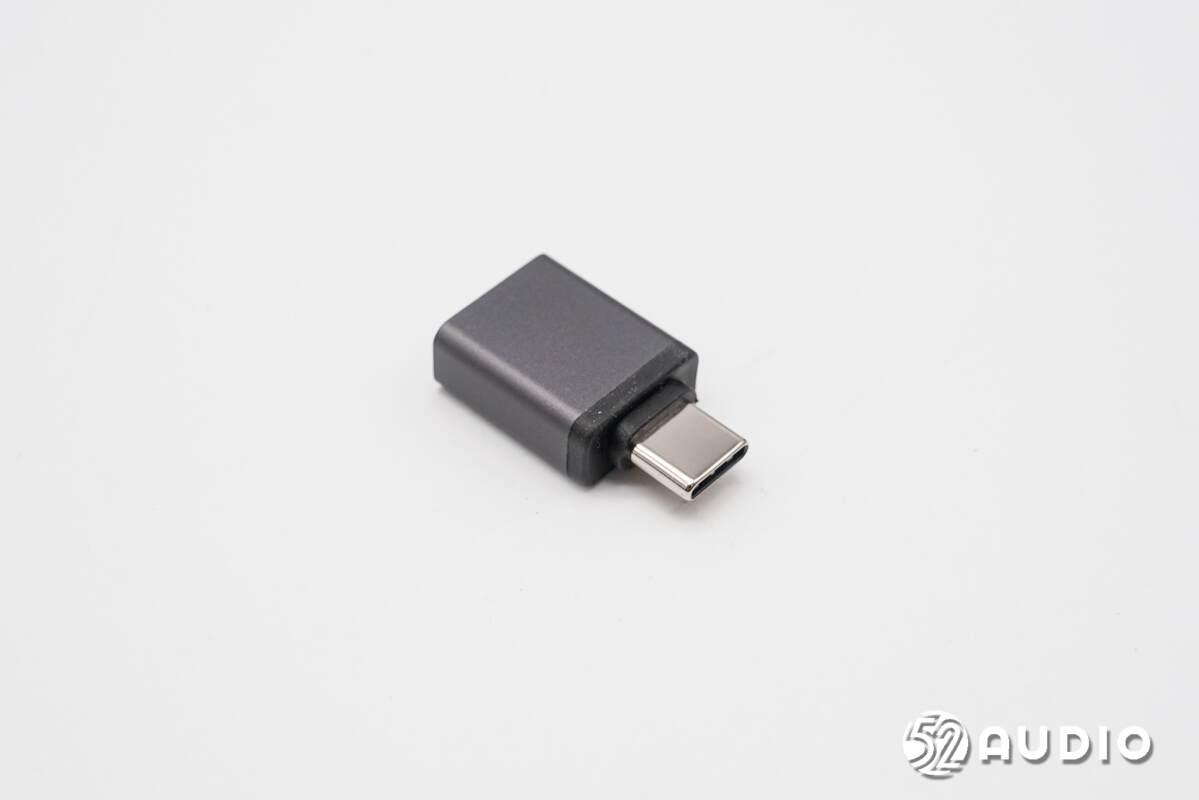

USB-A to USB-C转接头。

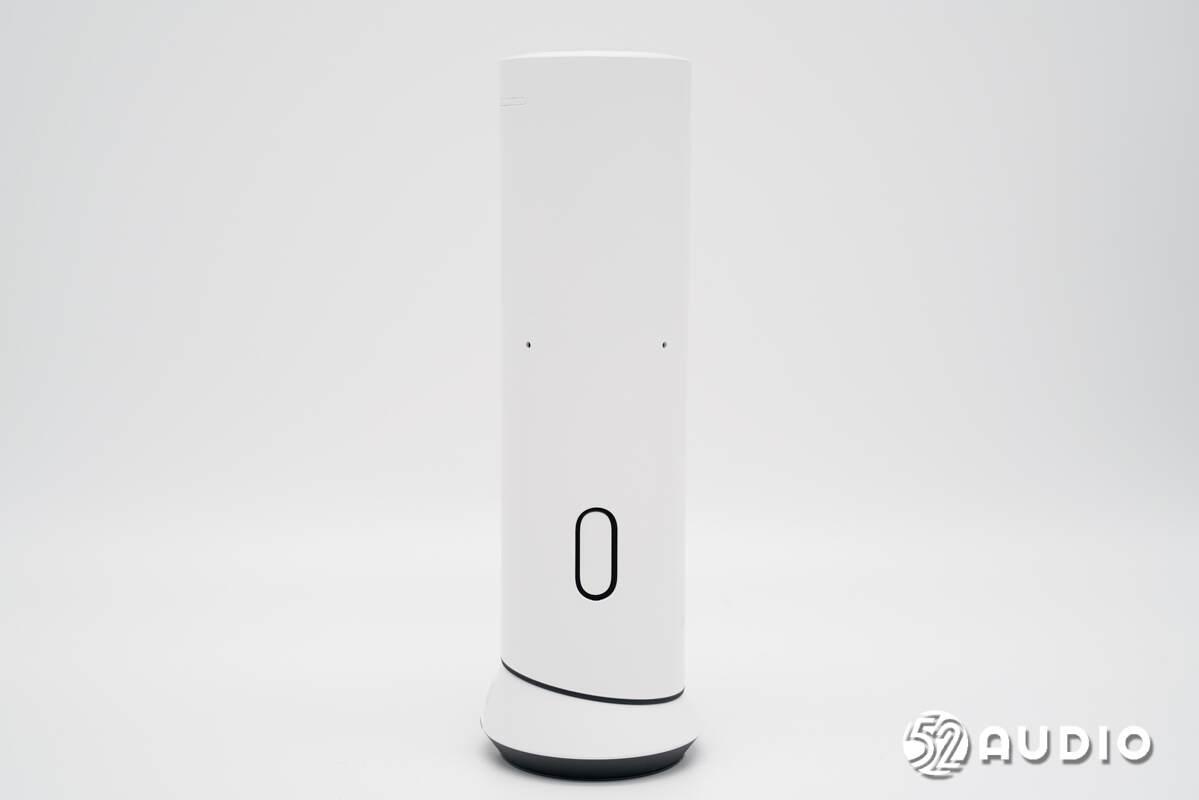

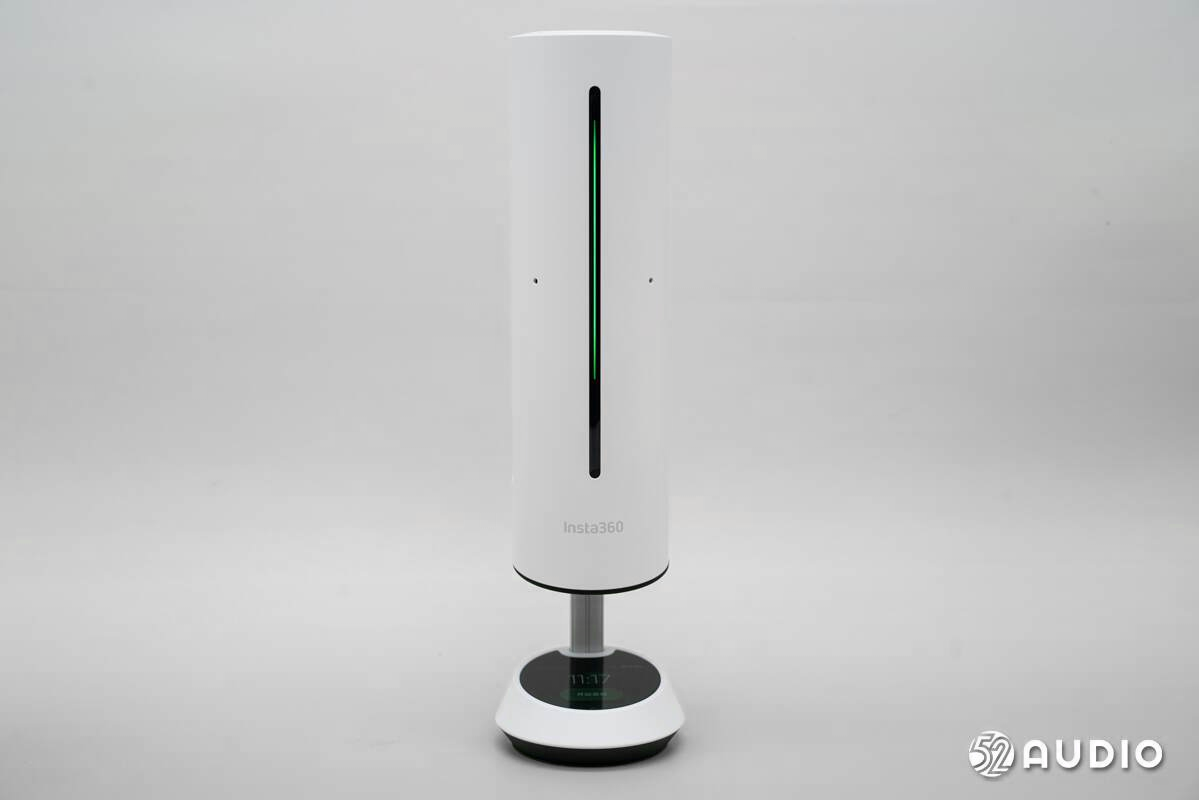

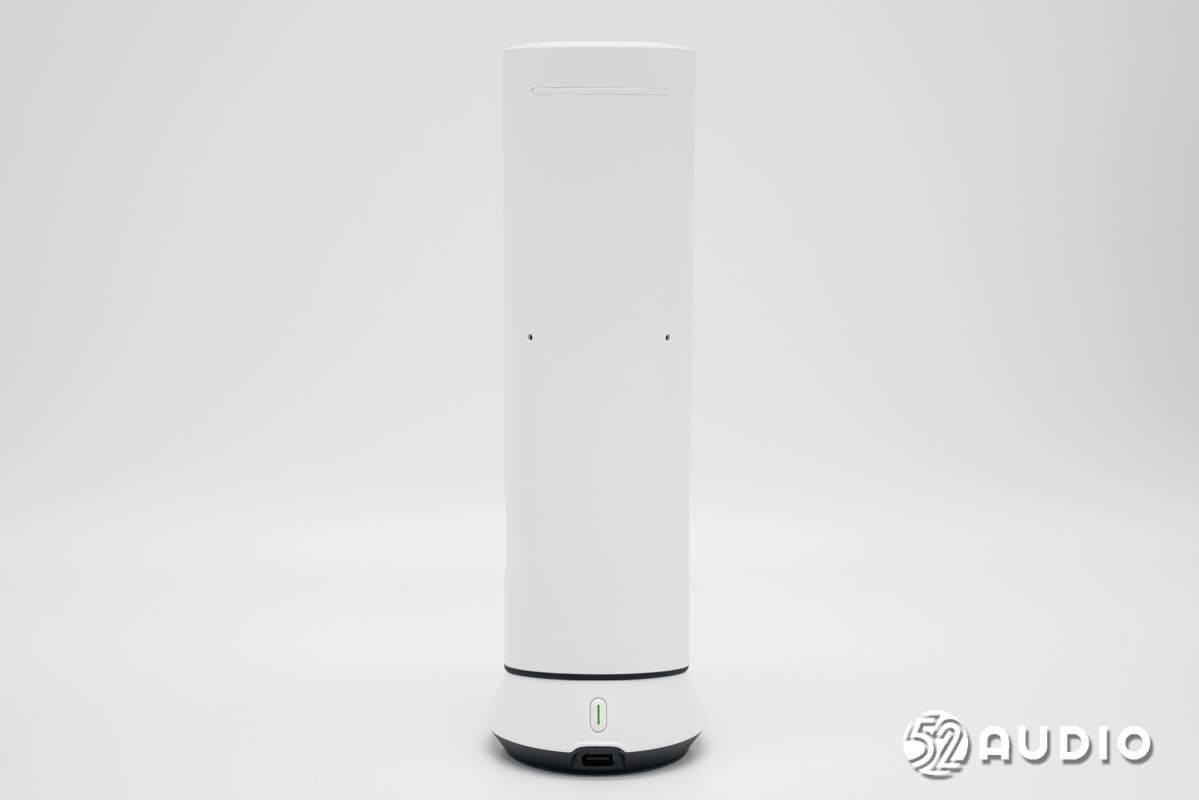

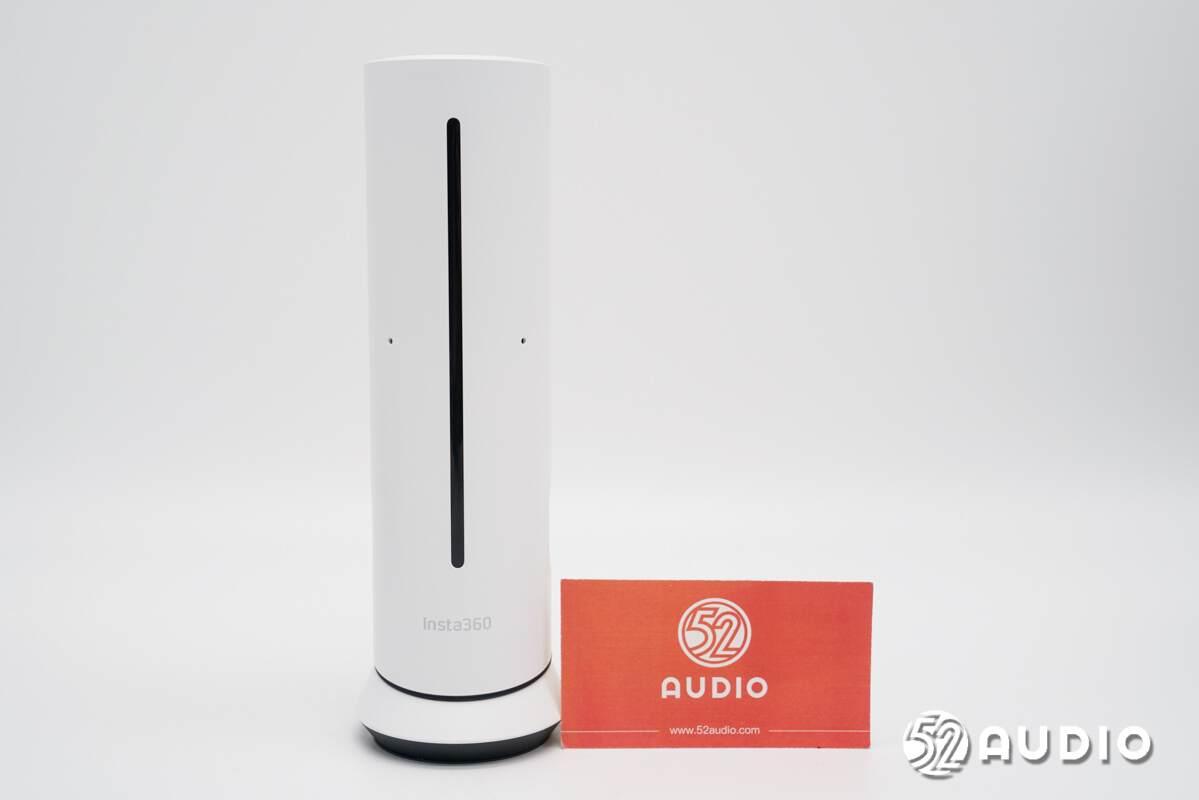

影石Insta360 Wave AI录音全向麦克风外观一览，采用了圆柱型的立式设计，包括上方主体和下方屏幕底座两部分组成。上方腔体中间设置条形指示灯，四周遍布8个麦克风拾音孔。
机身背面底座上设置有电源键，以及用于充电和数据传输的USB-C接口。
机身两侧设置有椭圆形的扬声器开孔。

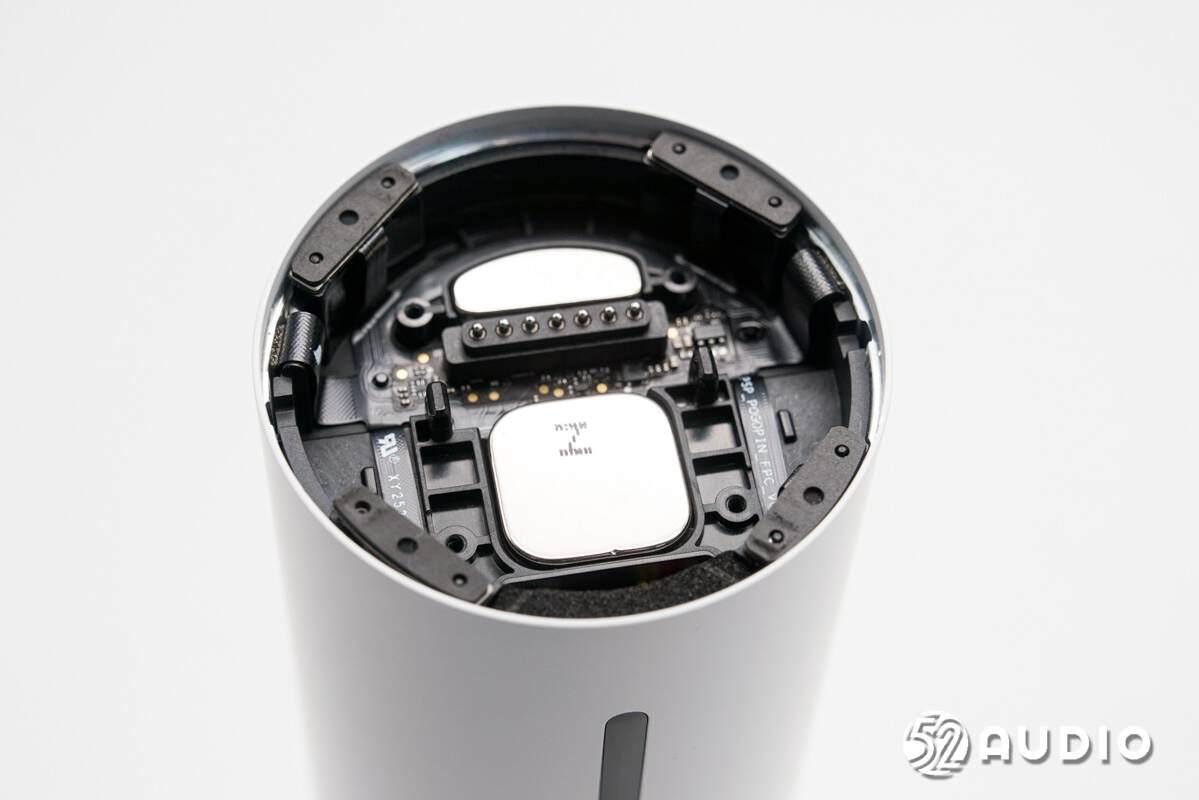

机身顶部设计4个麦克风拾音孔，中间凹槽收纳无线收发器。

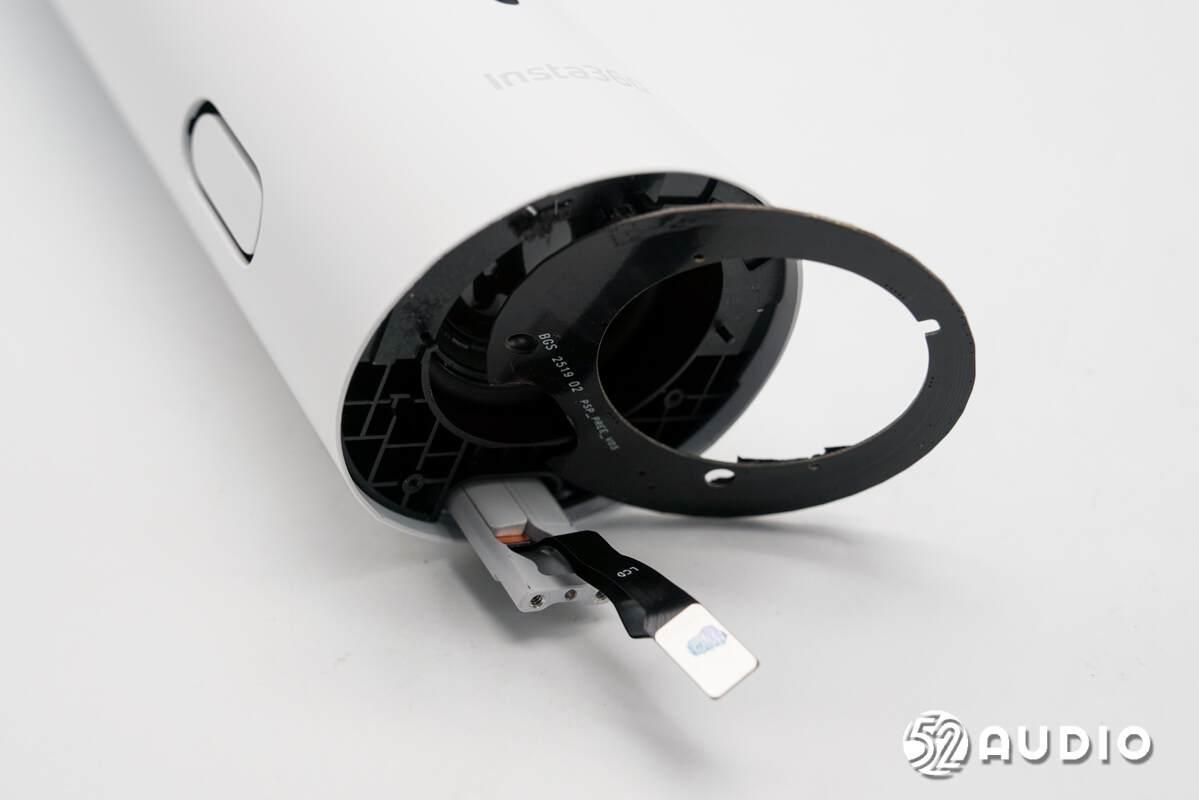

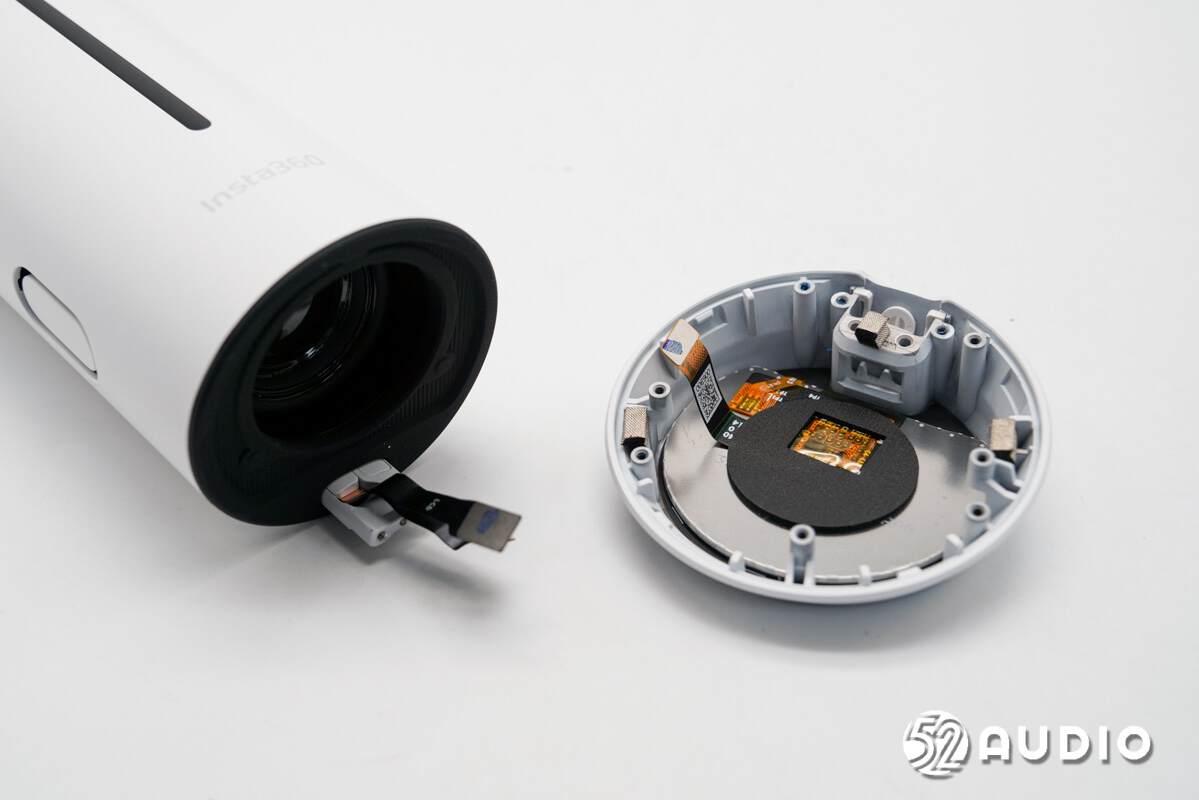

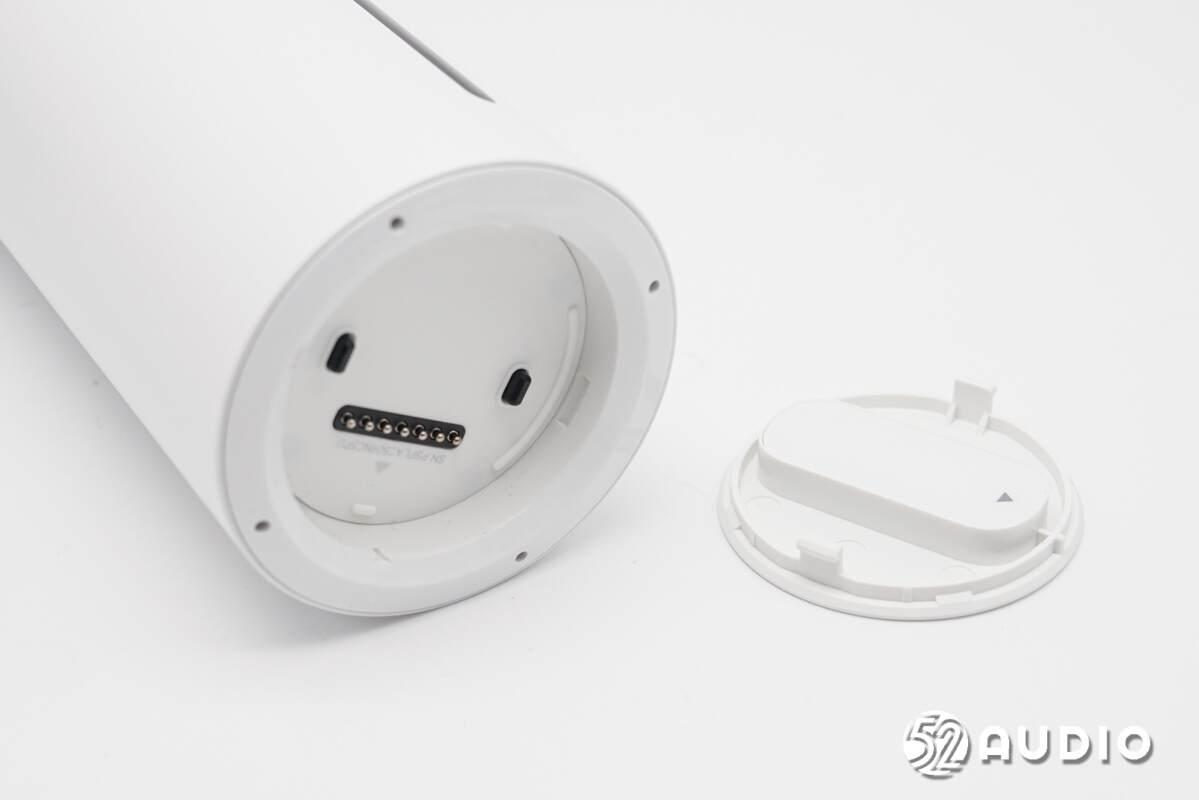

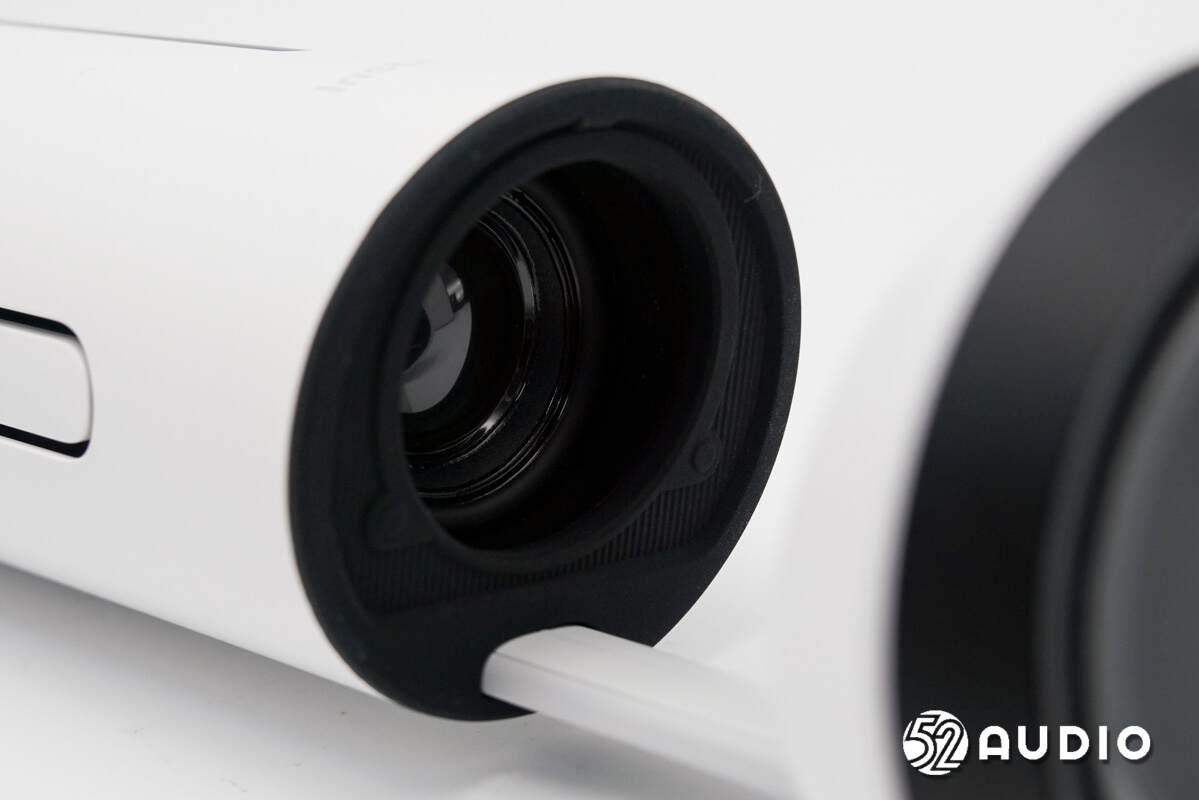

取掉机身顶部的盖板，下方还隐藏有安装Insta360 Link 2摄像头的接口。

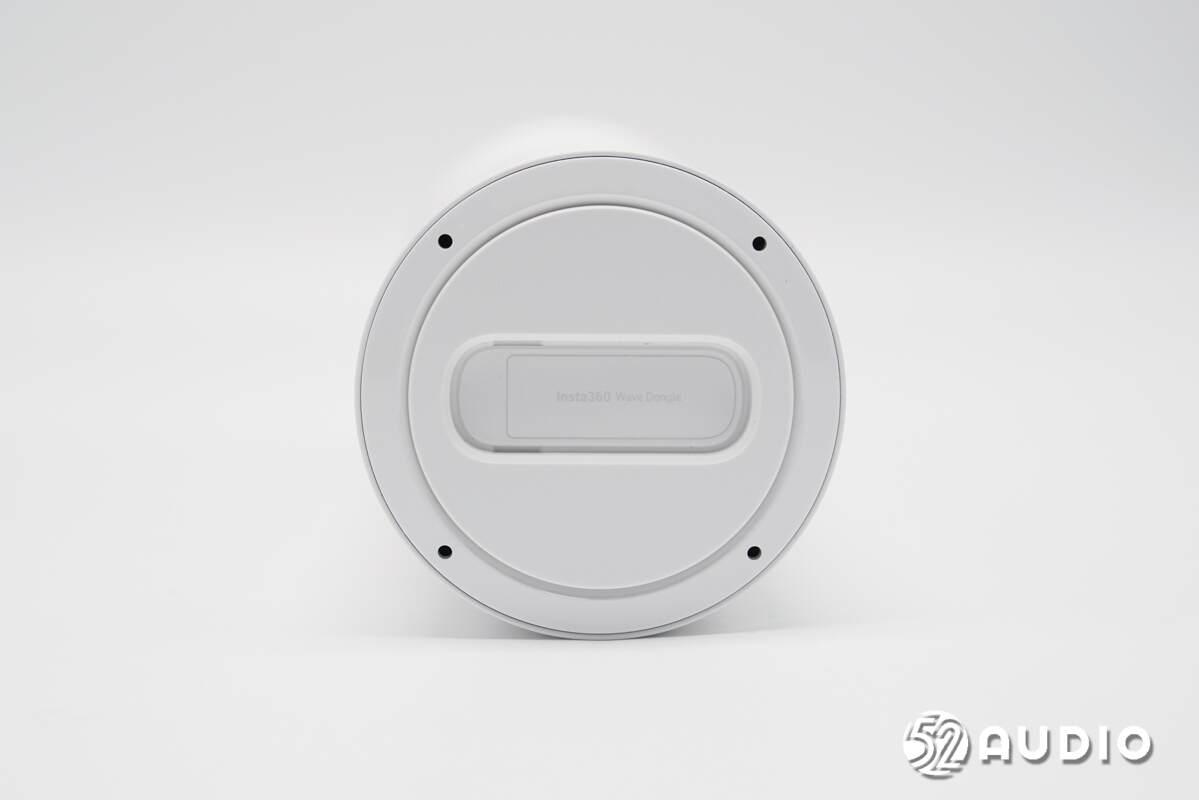

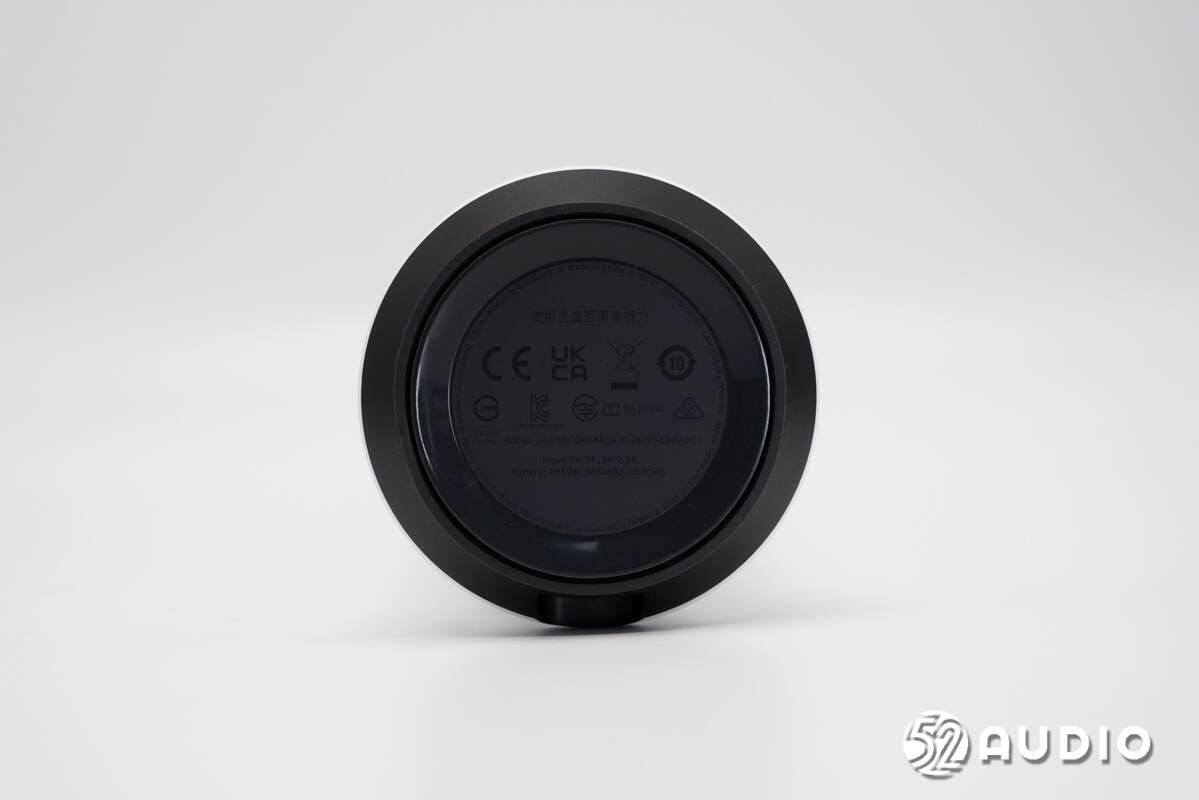

机身底部设计有吸盘式防滑垫，能够提供稳定固定。标注有产品参数和认证信息，与外部包装盒上一致。
点击电源键开机后，上方主体会升起，露出底座上的屏幕，呈现一种悬浮的视觉效果，非常炫酷。

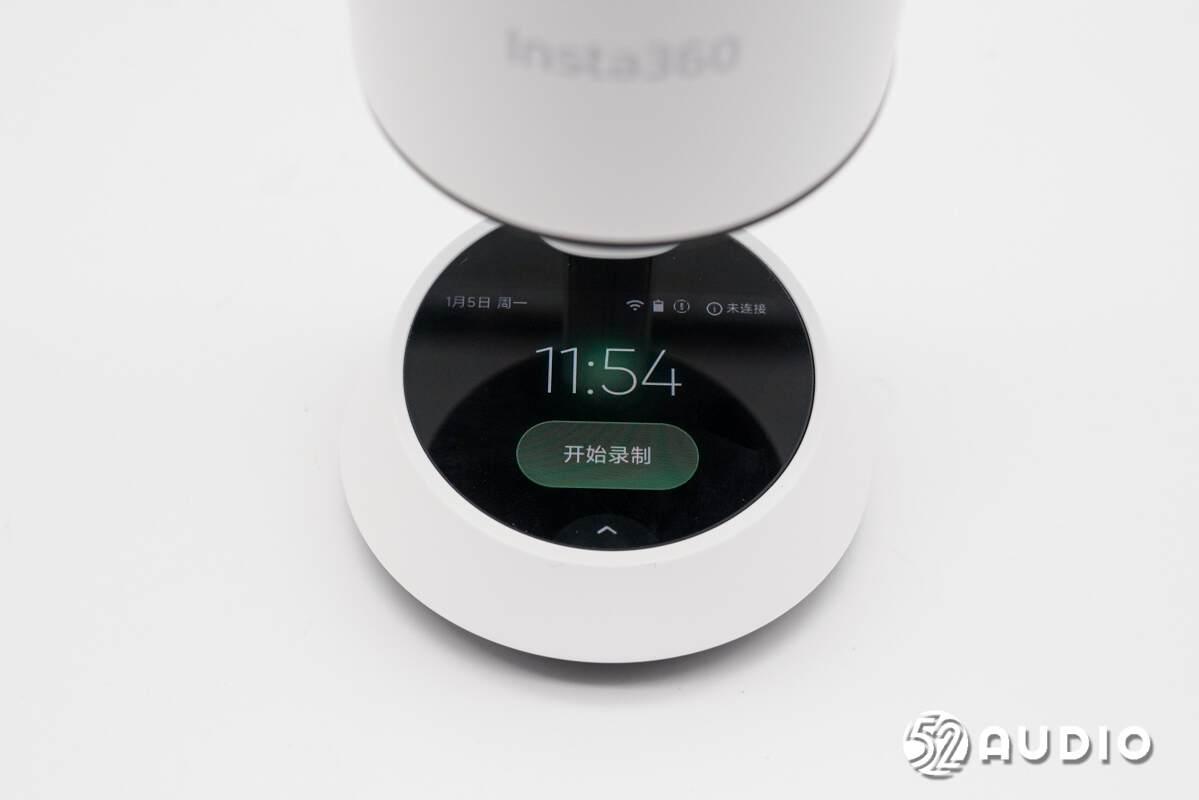

底座上的屏幕特写，采用了1.82英寸的定制彩色触摸屏，能够用于操作控制、功能预设、显示配对电量信息，以及显示实时转写的录音内容。
主体底部设置有扬声器。

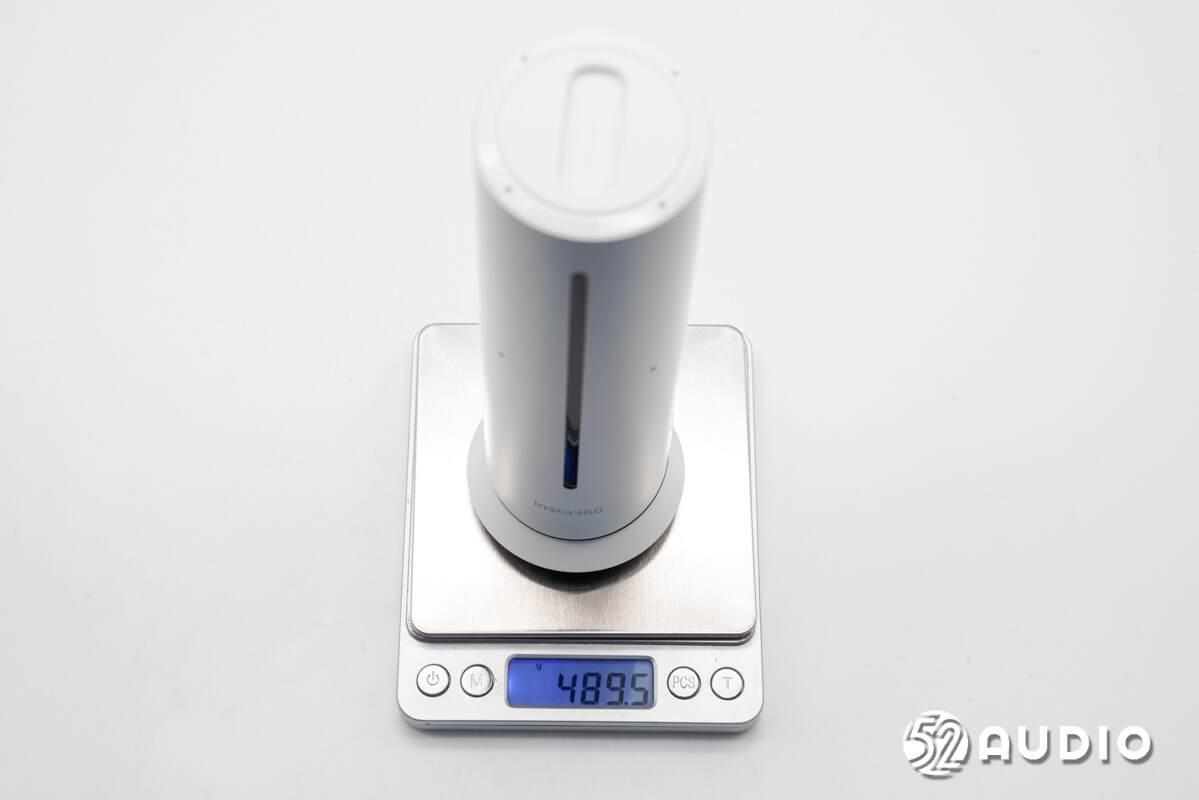

经我爱音频网实测，影石Insta360 Wave AI录音全向麦克风重量约为489.5g。

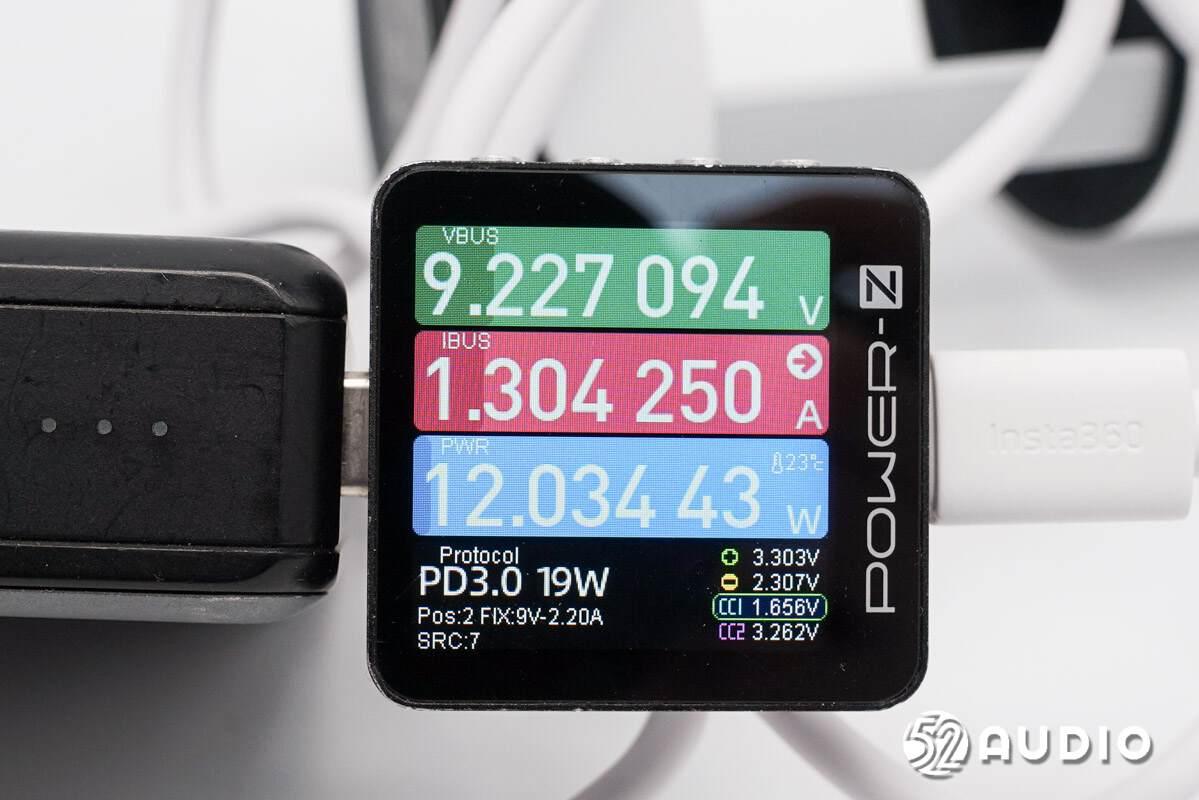

我爱音频网使用CHARGERLAB POWER-Z KM003C对影石Insta360 Wave AI录音全向麦克风进行充电测试，输入功率约为12W。
二、影石Insta360 Wave AI录音全向麦克风拆解
通过开箱，我们详细了解了影石Insta360 Wave AI录音全向麦克风的创新外观设计，下面进入拆解部分，看看内部结构及配置信息~
卸掉螺丝，取掉主体顶部的盖板。

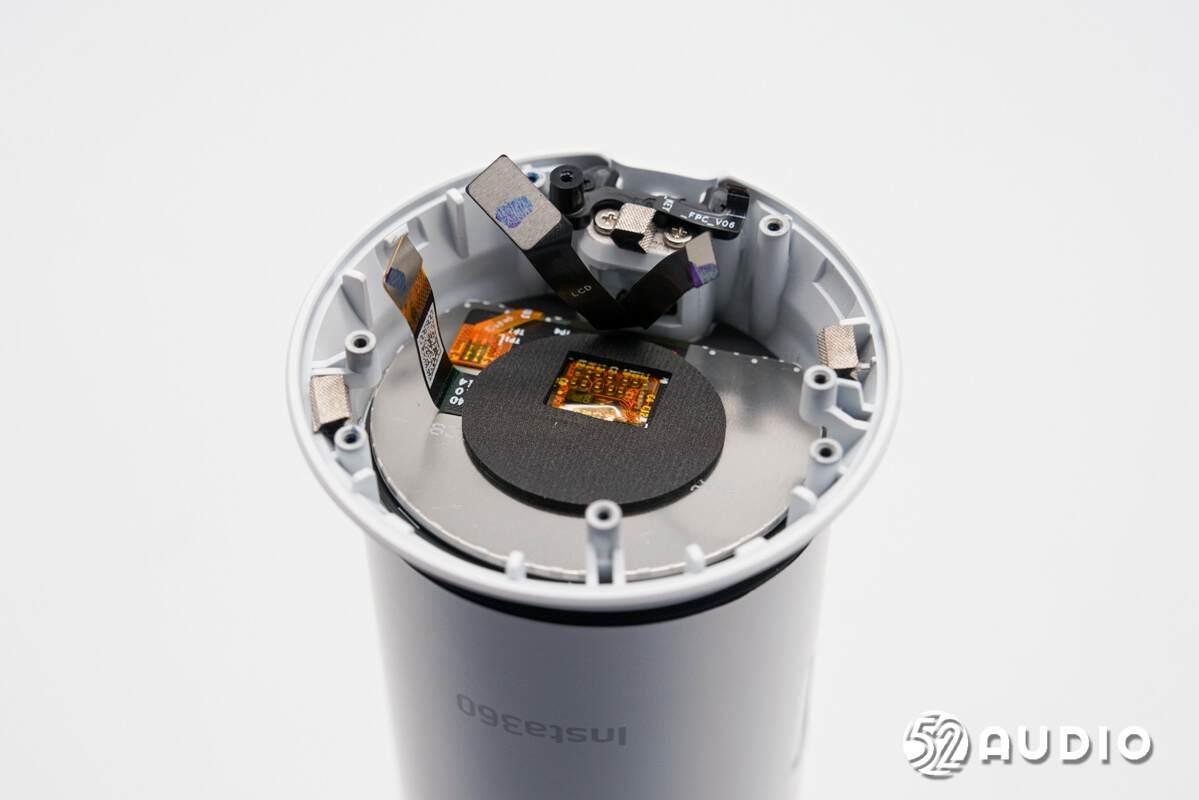

腔体内部结构一览，设置有一条排线连接四颗麦克风和中间的触点。还设置有两颗磁铁，用于固定配件。

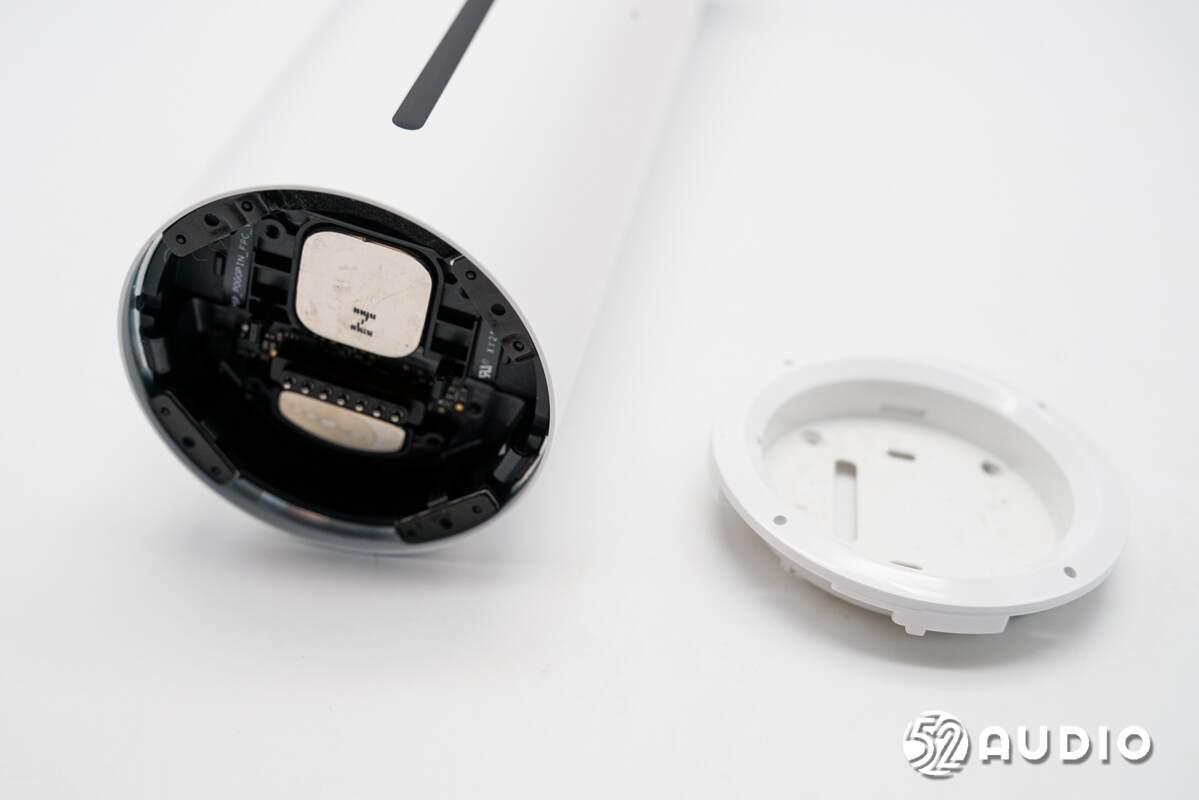

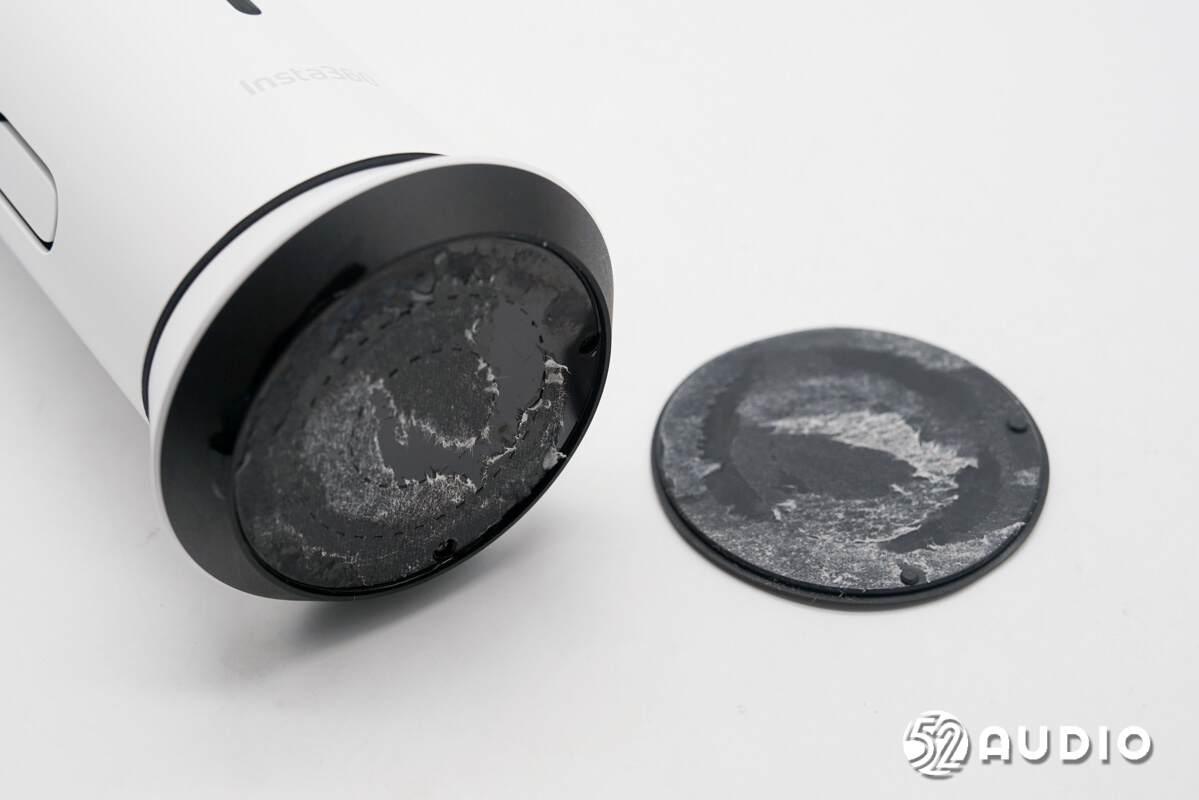

撕掉底座上的防滑垫，下方隐藏有固定螺丝。
卸掉螺丝，拆掉底座的盖板。

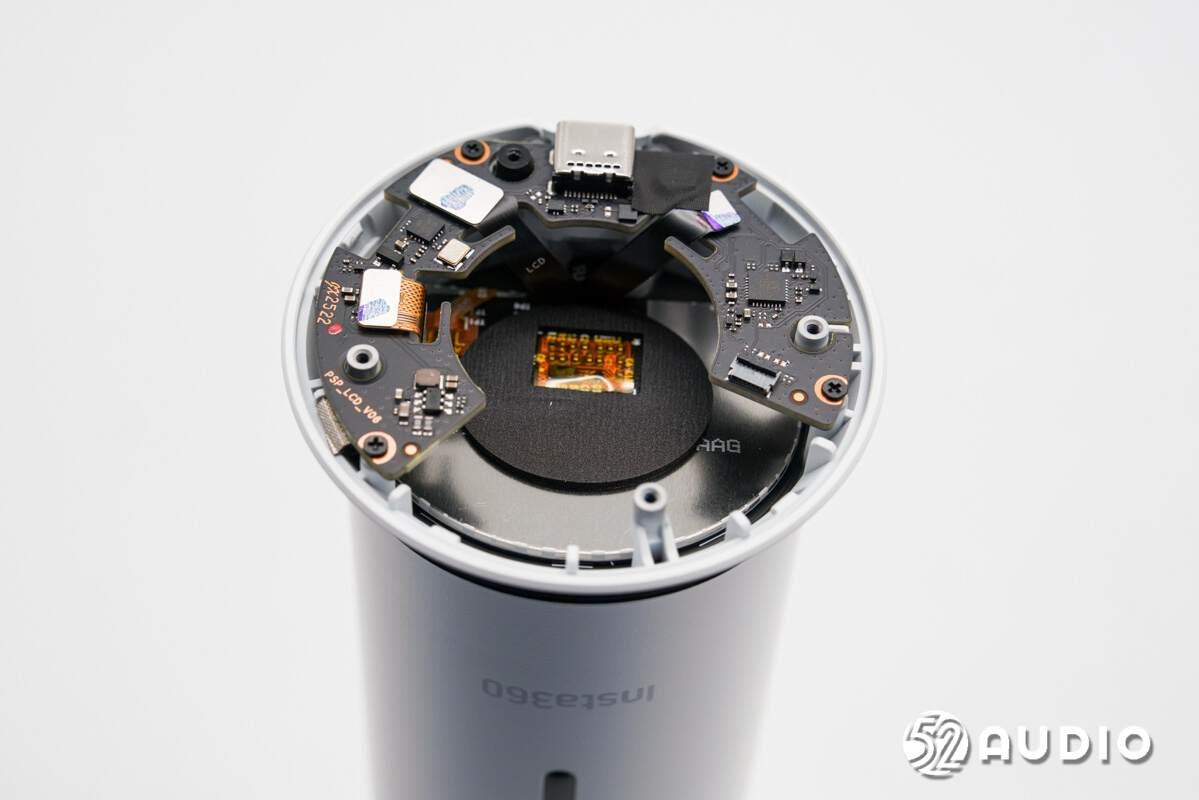

腔体内部结构一览，设置有电源输入的副板和屏幕单元。
挑开连接器，卸掉螺丝，取掉副板。
腔体底部的屏幕单元结构一览。腔体壁上还通过支架固定有电源键的排线。

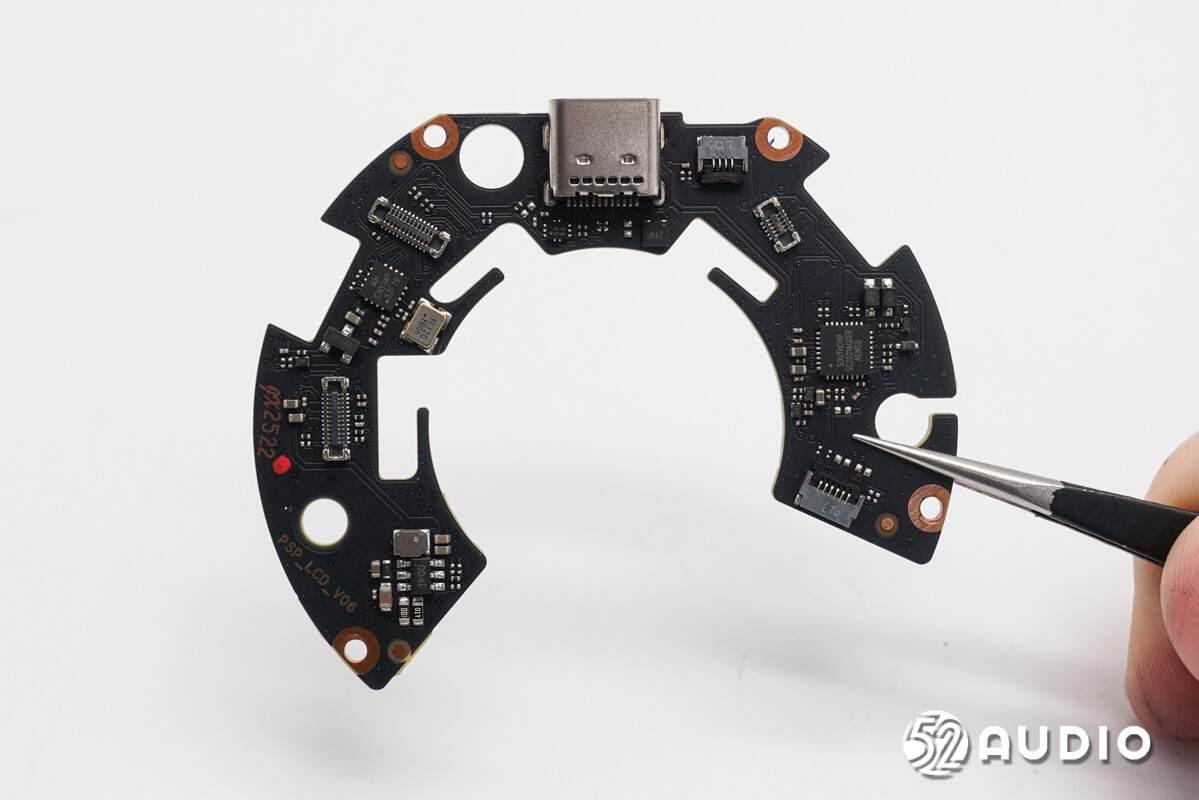

副板一侧电路一览。

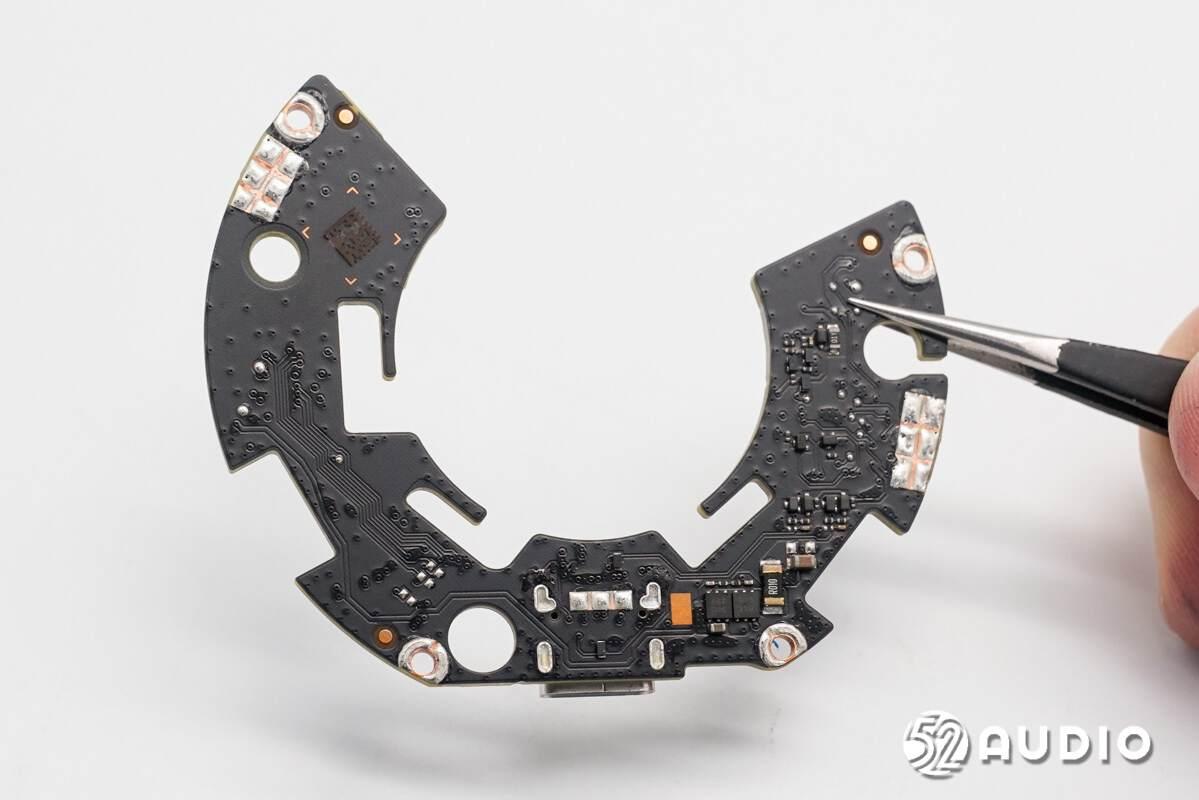

副板另外一侧电路一览。

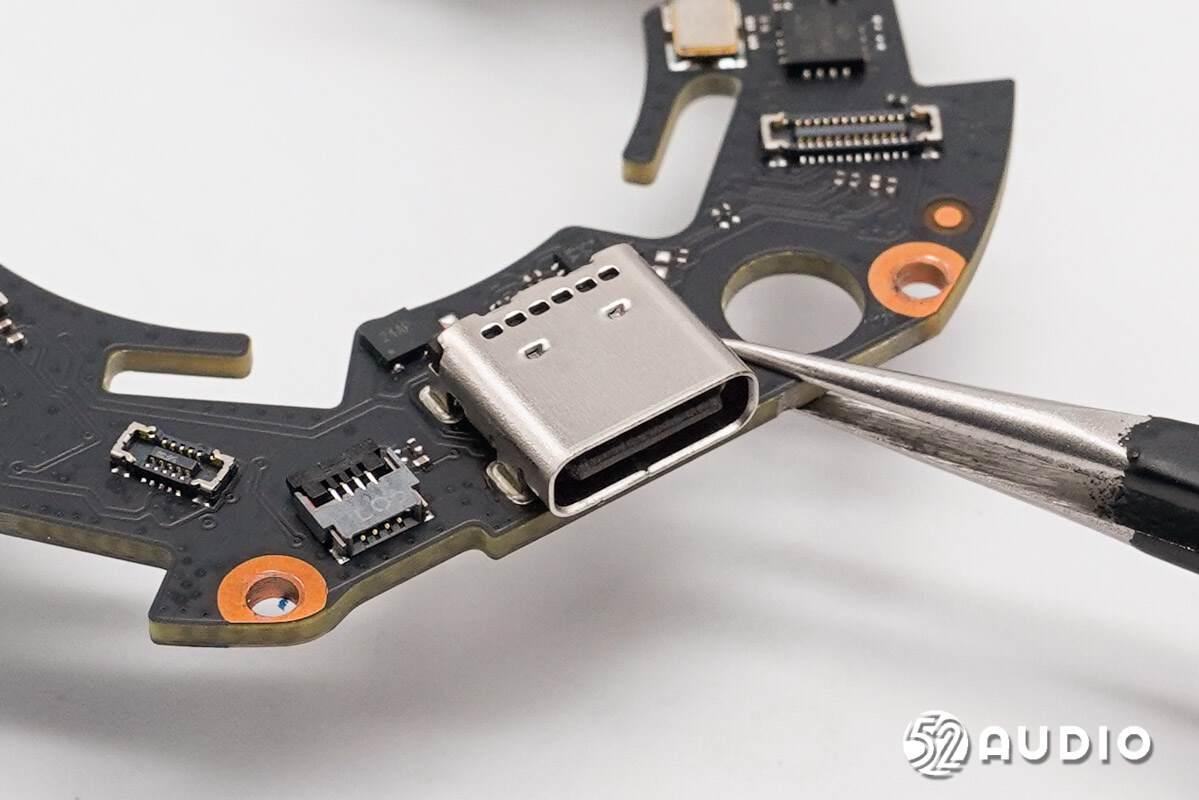

USB-C充电母座特写。

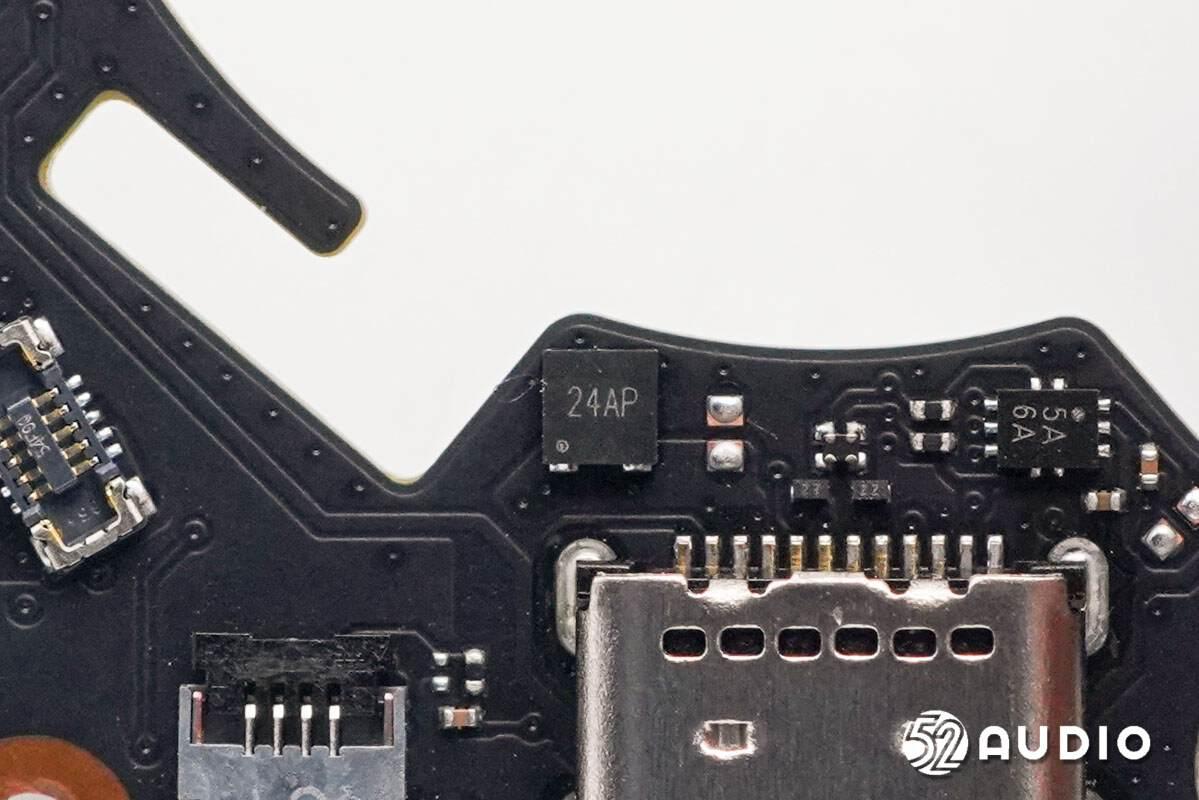

丝印24AP的TVS保护管。

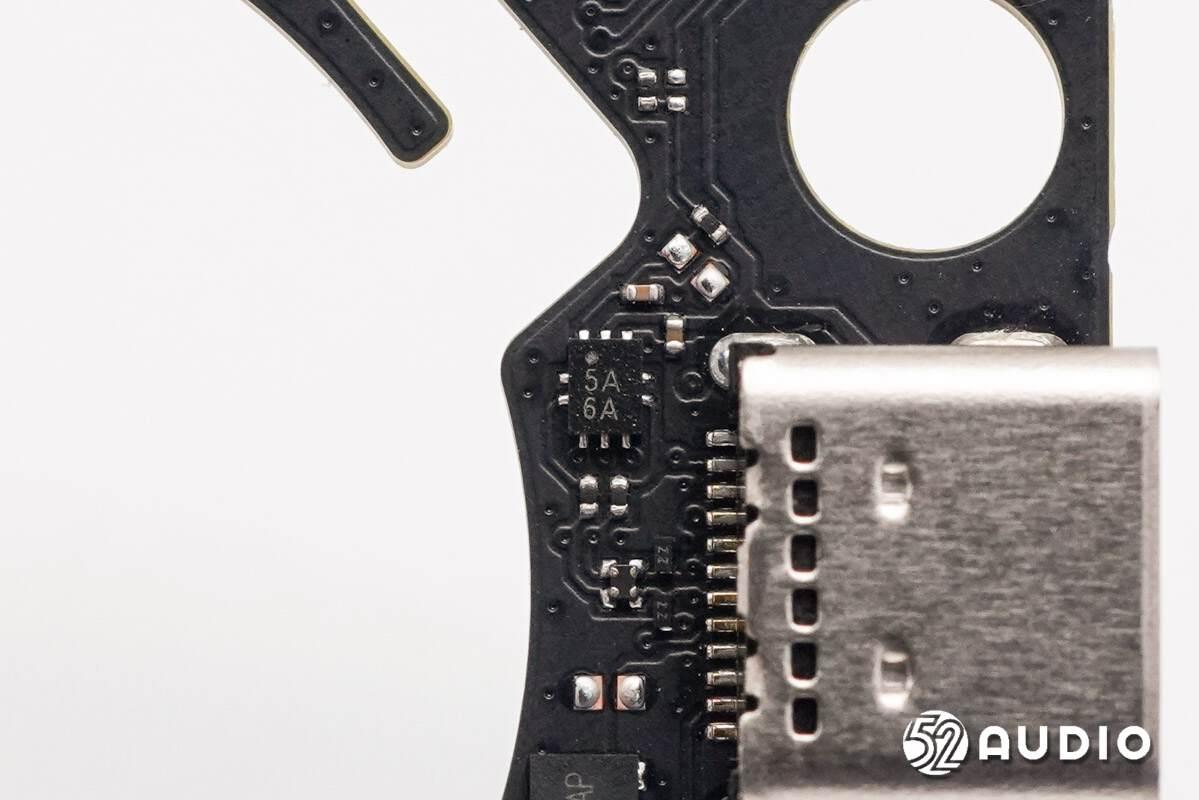

丝印5A 6A的IC。

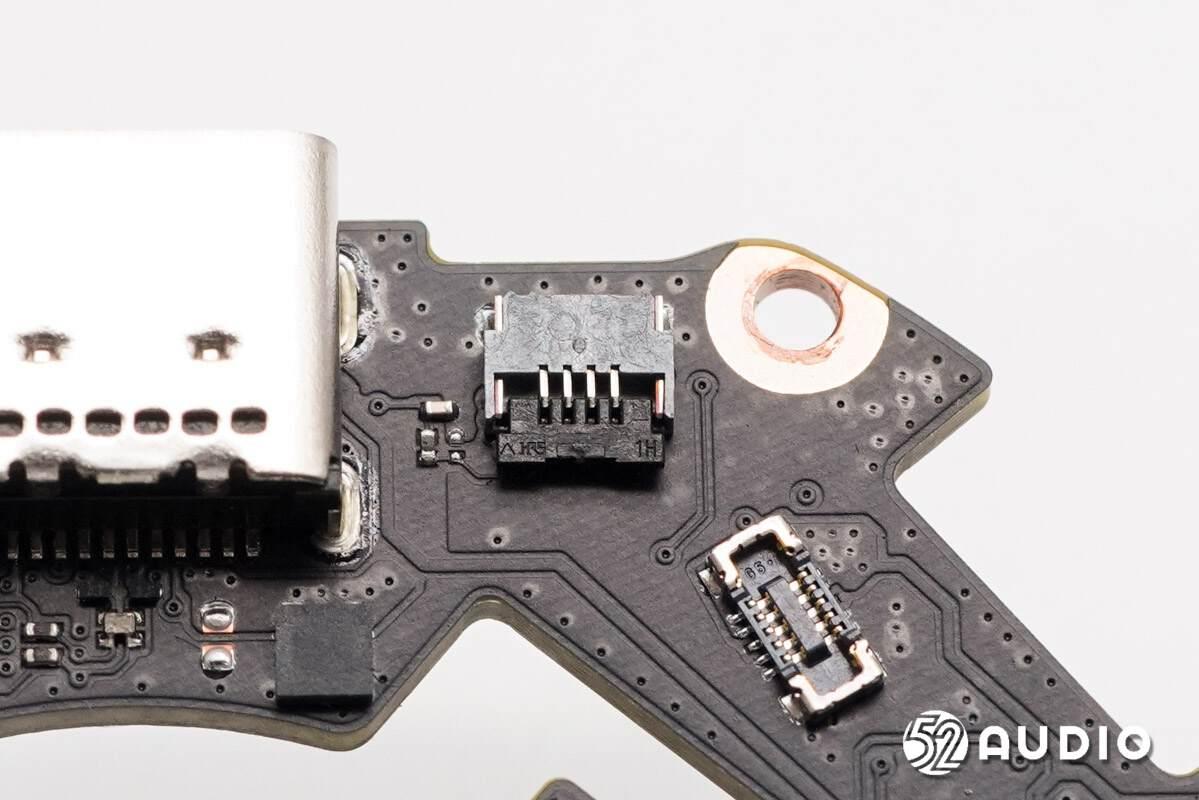

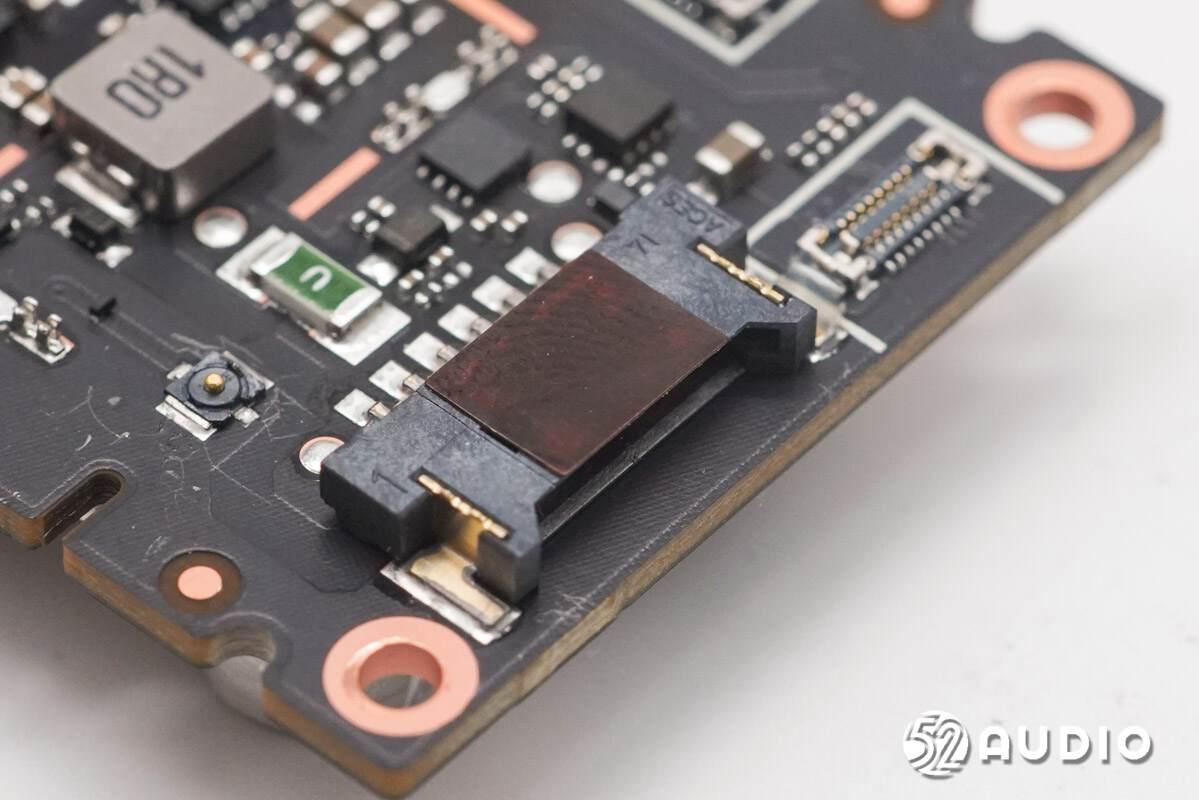

连接电源键排线的ZIF连接器。
与主板排线连接的BTB连接器母座特写。

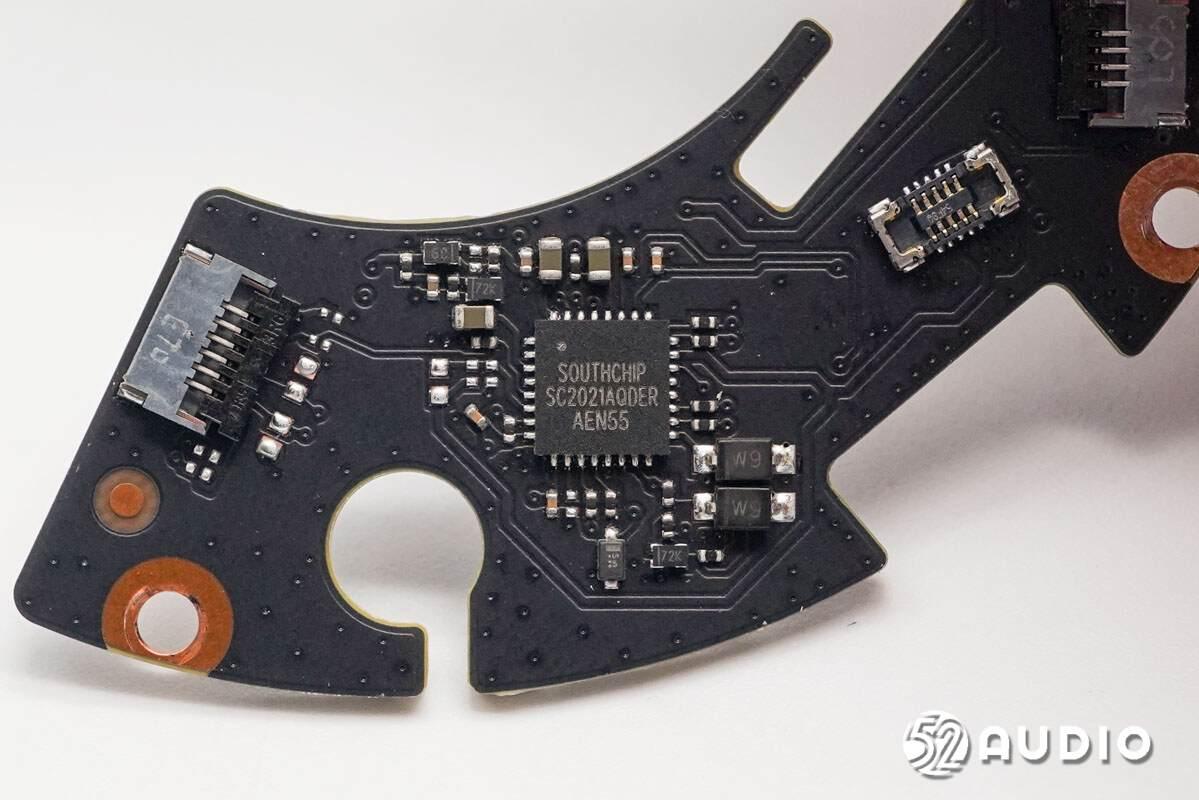

Southchip南芯SC2021A是一款Type-C/PD和DPDM快充控制器。符合最新的Type-C和PD 3.0标准，支持专有的高压快充协议，包含一组USB-C接口和两组DPDM接口，满足1A+1C双口快充应用。

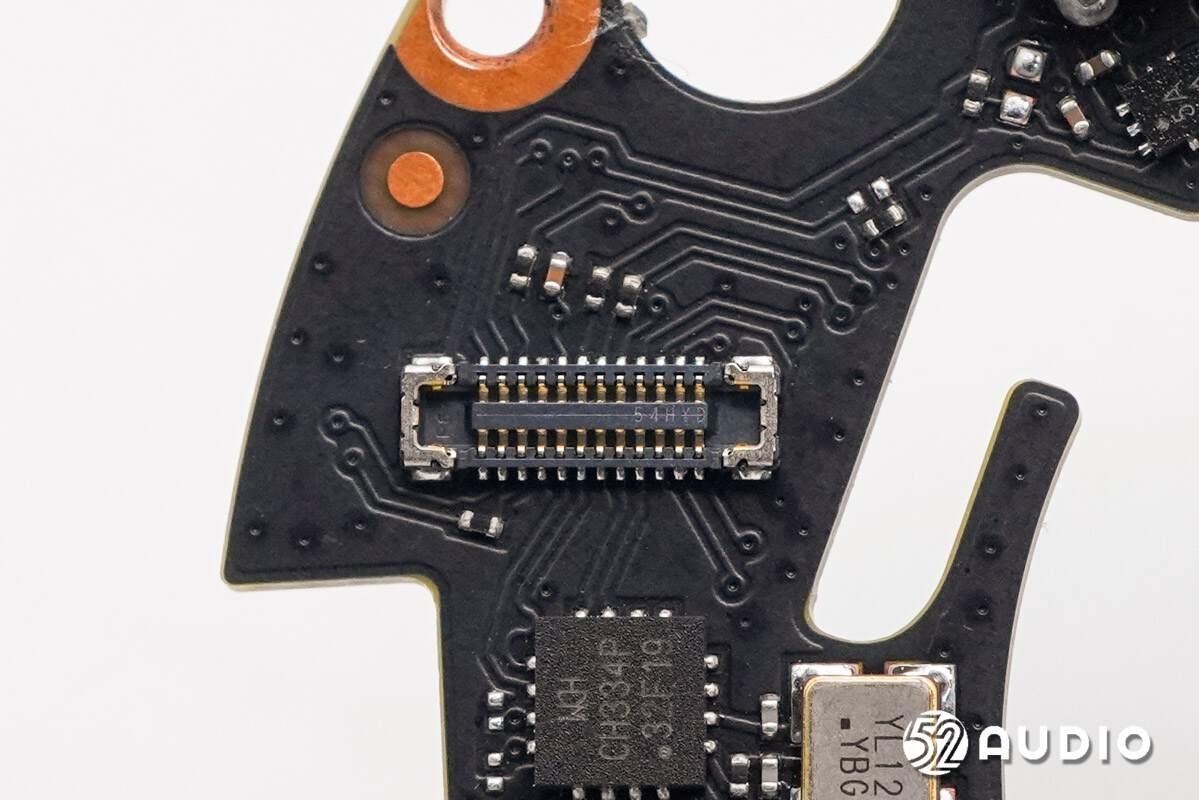

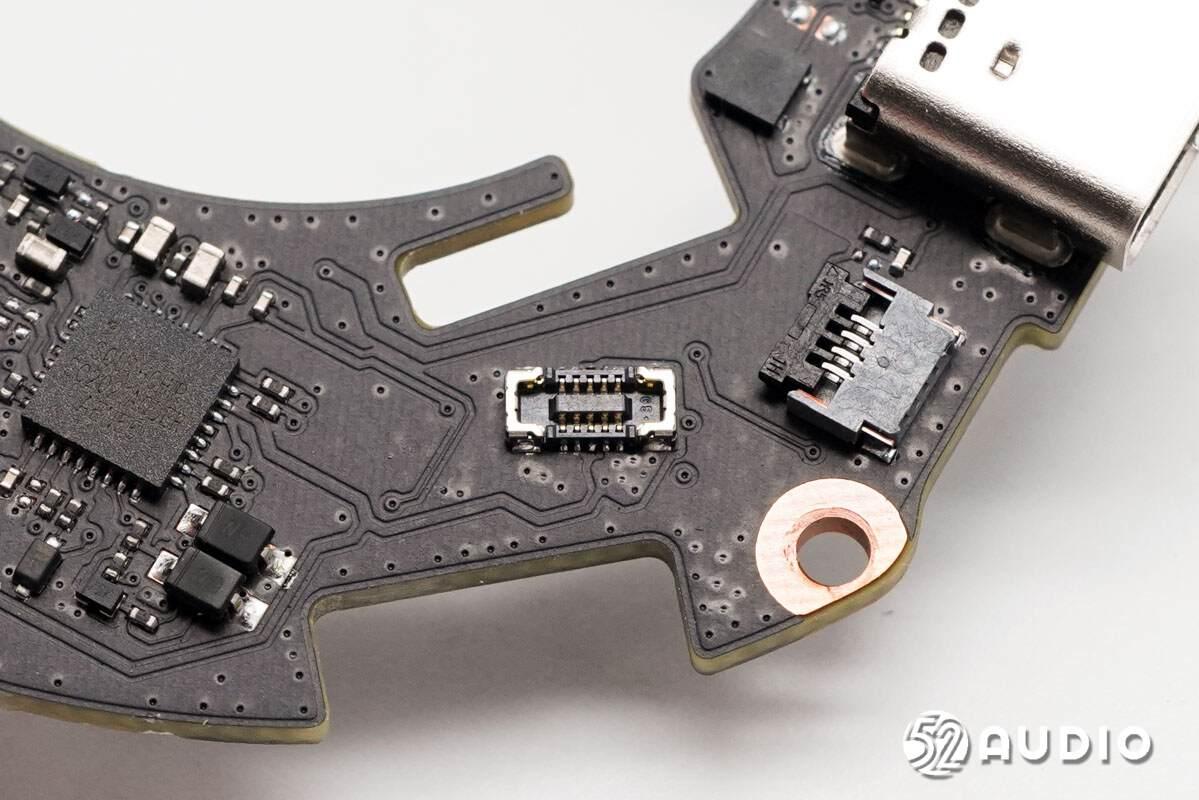

连接主板排线的BTB连接器母座。

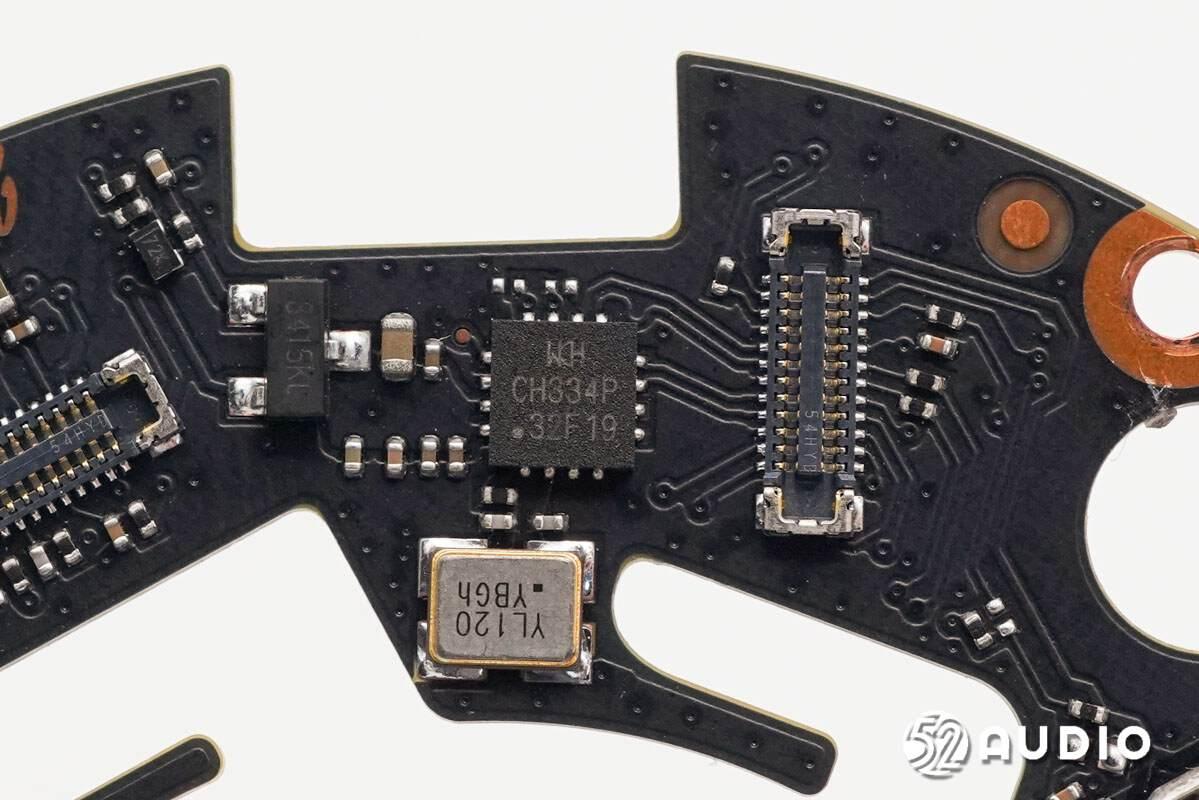

WCH沁恒CH334P是符合USB2.0协议规范的4端口USB HUB控制器芯片，上行端口支持USB2.0高速和全速，下行端口支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps。

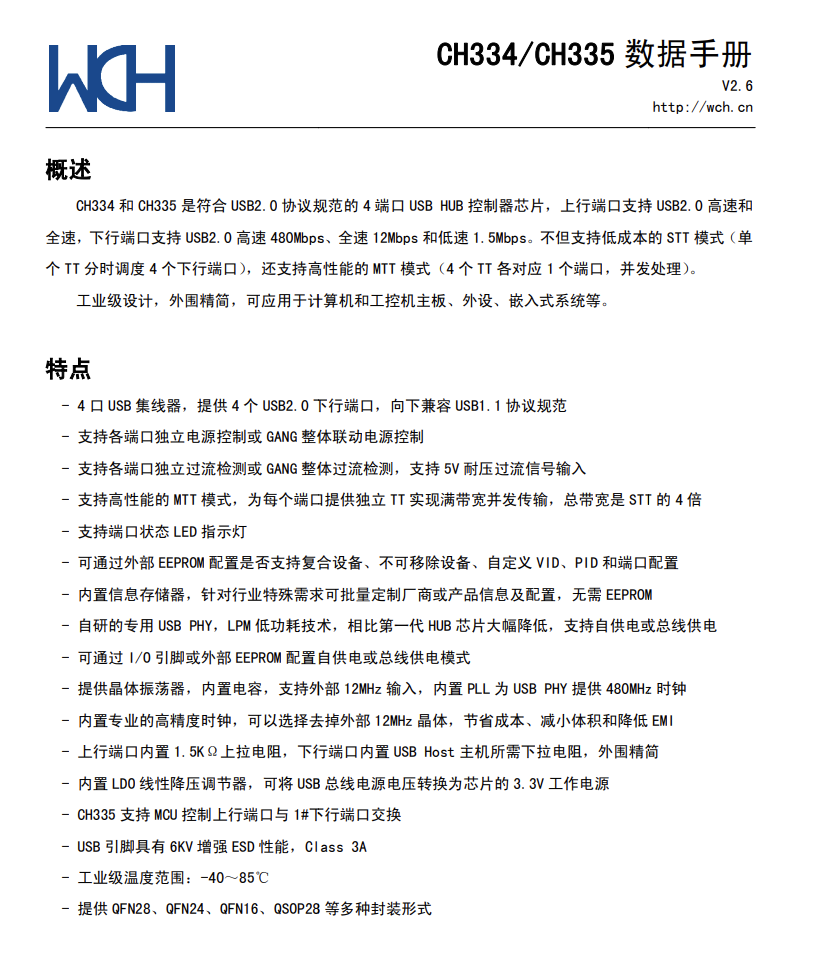

WCH沁恒CH334P详细资料图。

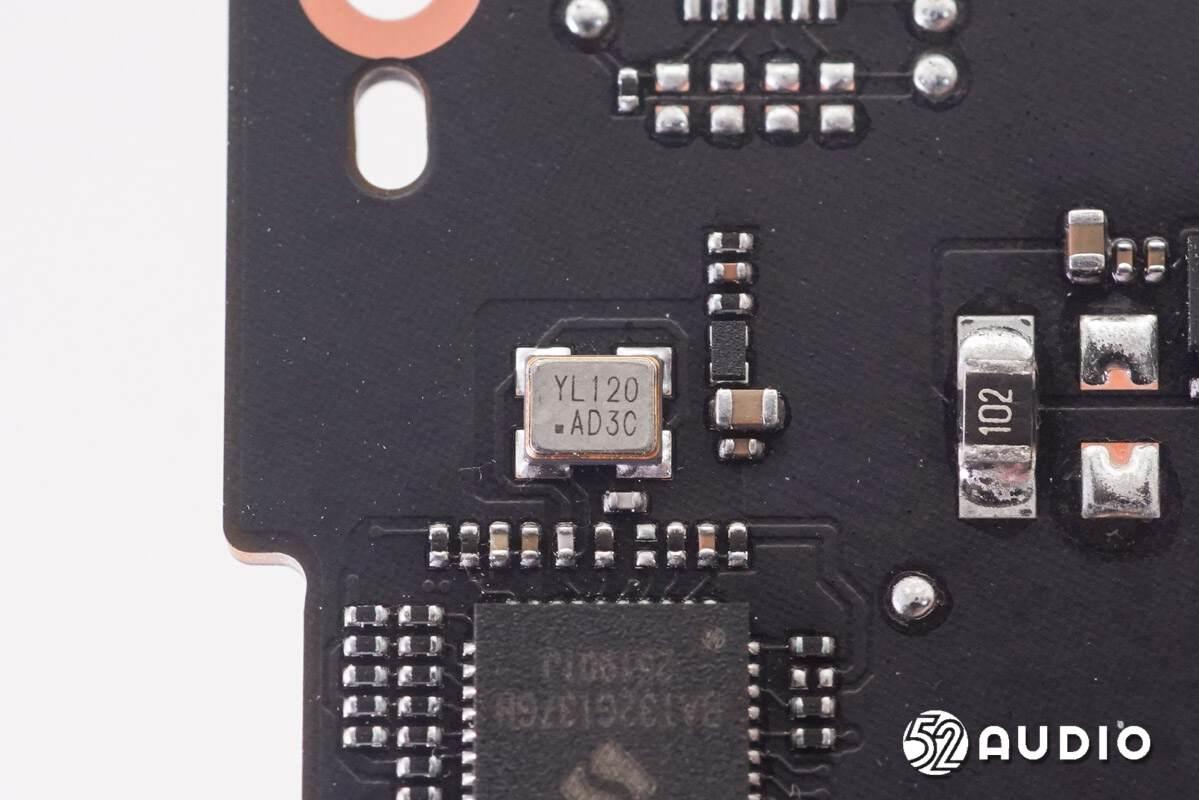

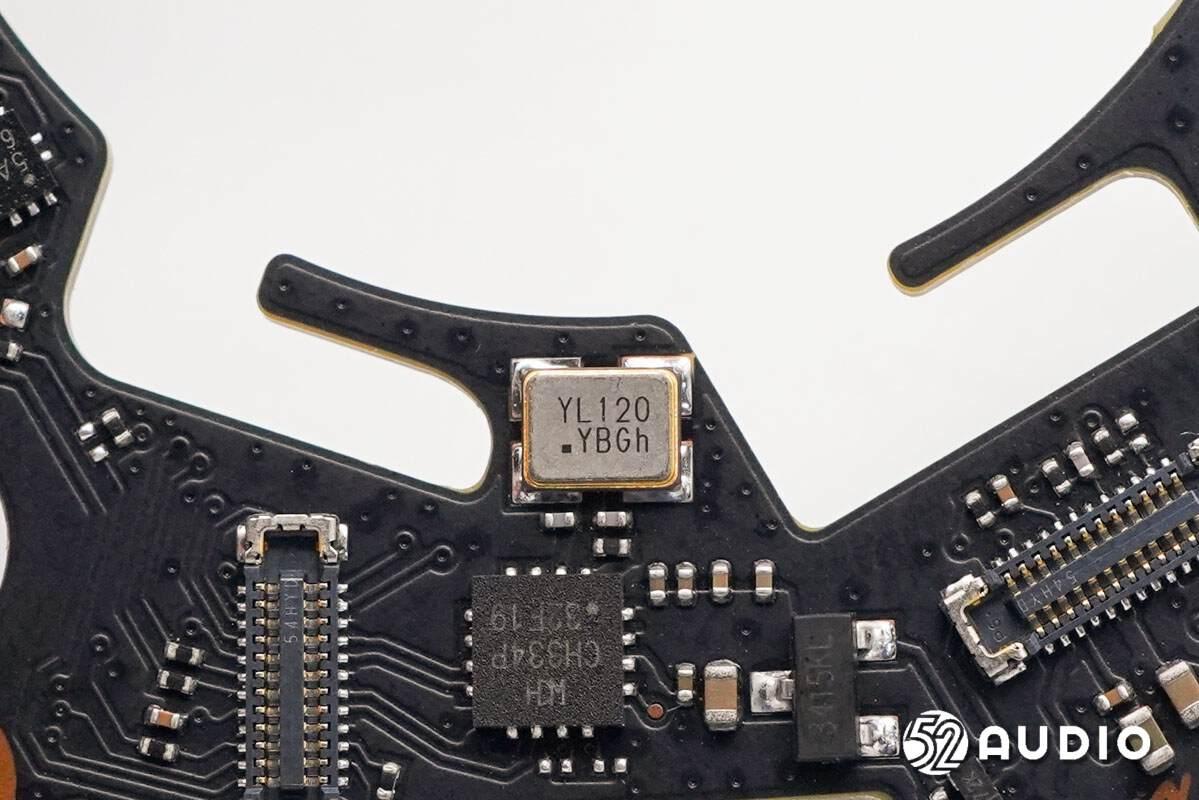

镭雕YL120的晶振特写，用于提供时钟。
连接屏幕排线的BTB连接器母座特写。

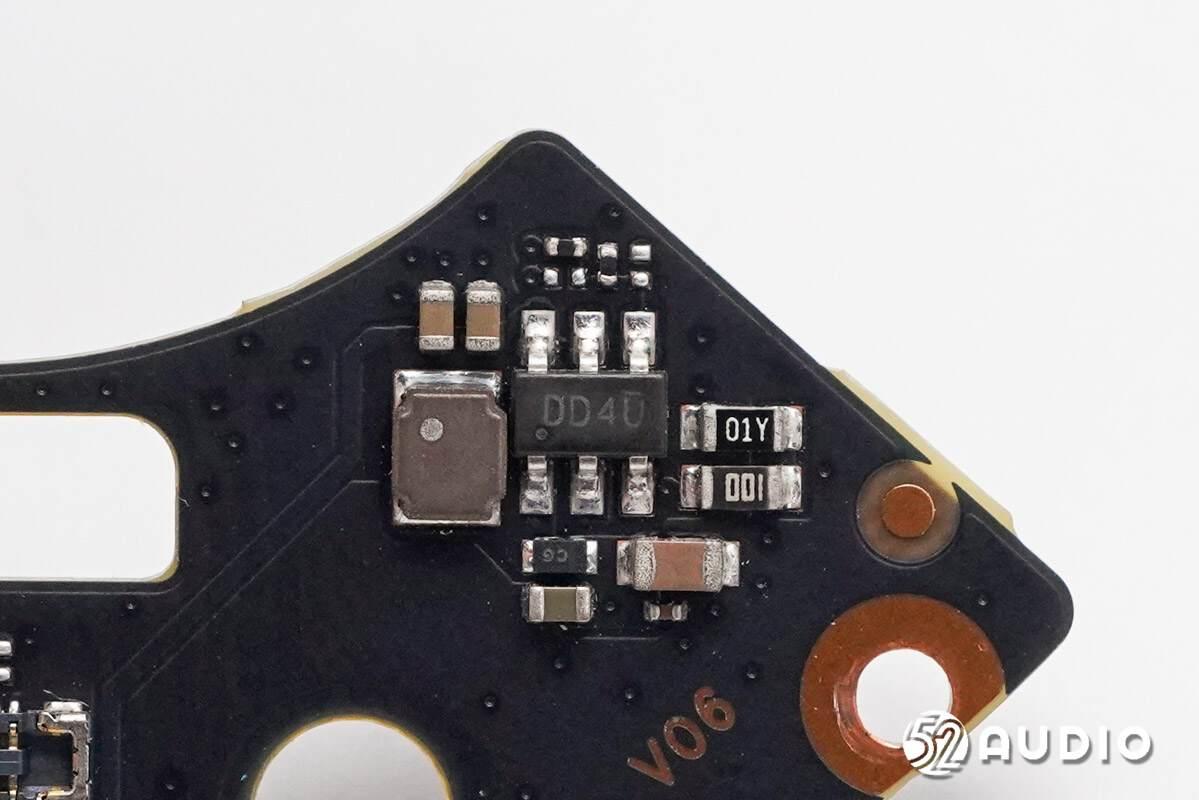

丝印DD4D的IC。

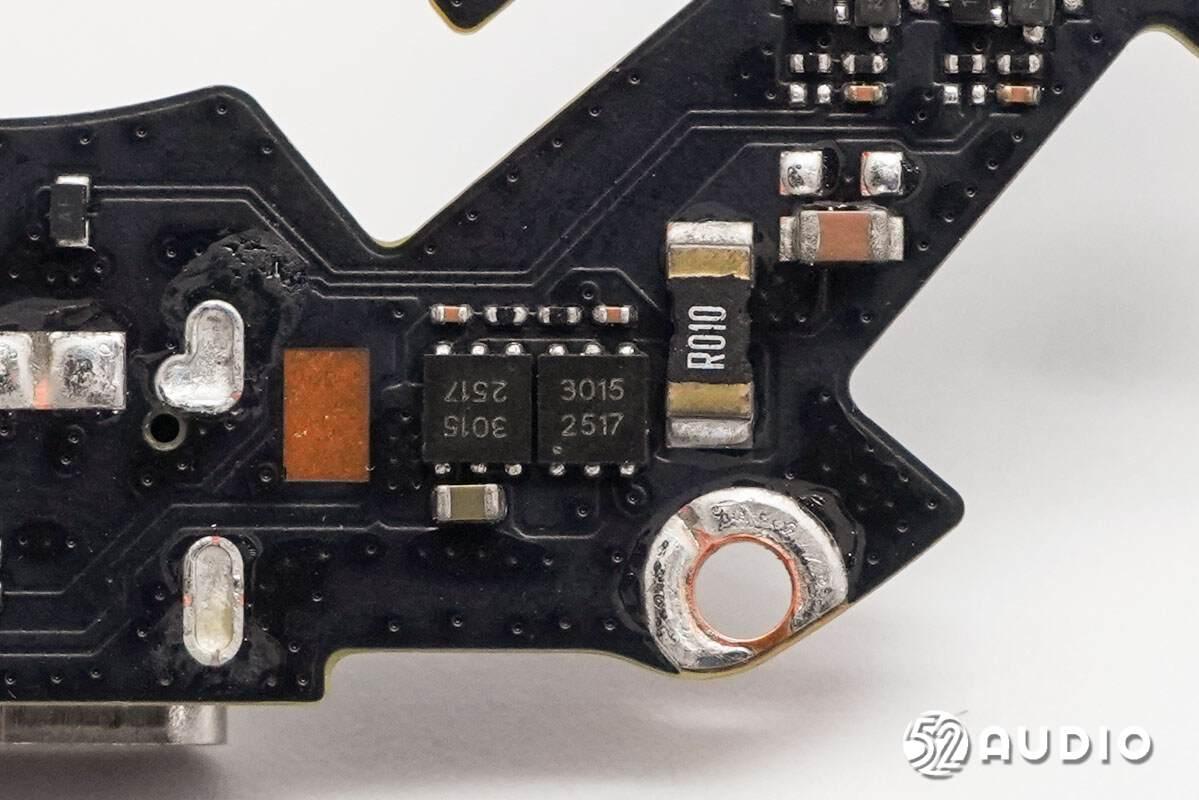

两颗丝印3015的IC。
卸掉螺丝，取掉电源键结构。

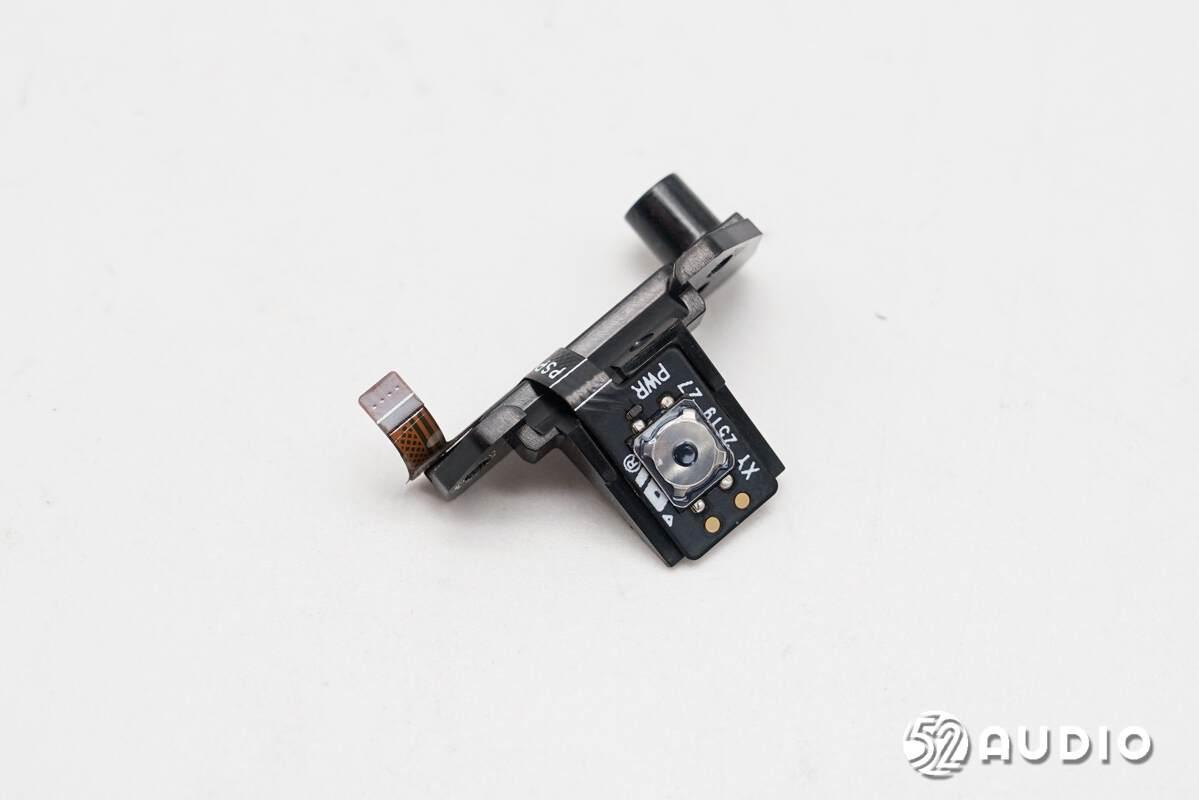

录音麦克风的电源键特写。
拆掉底座的屏幕结构。

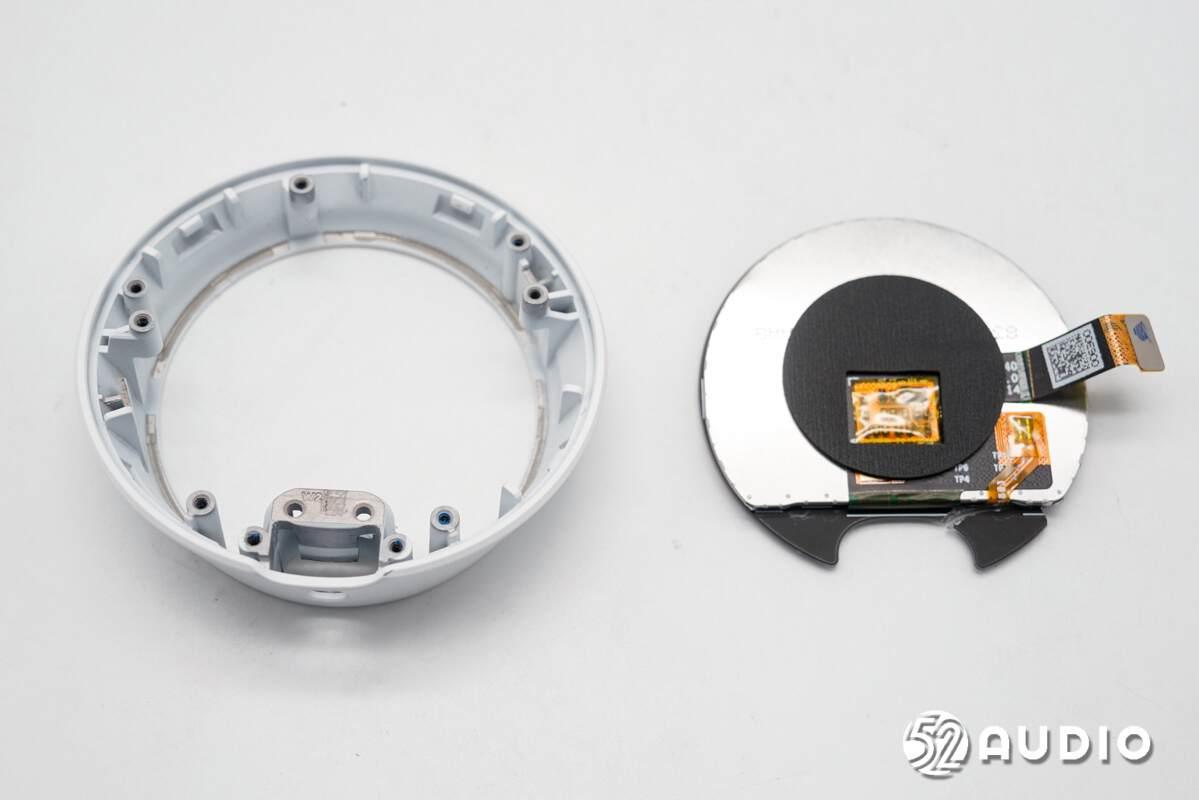

取掉屏幕。

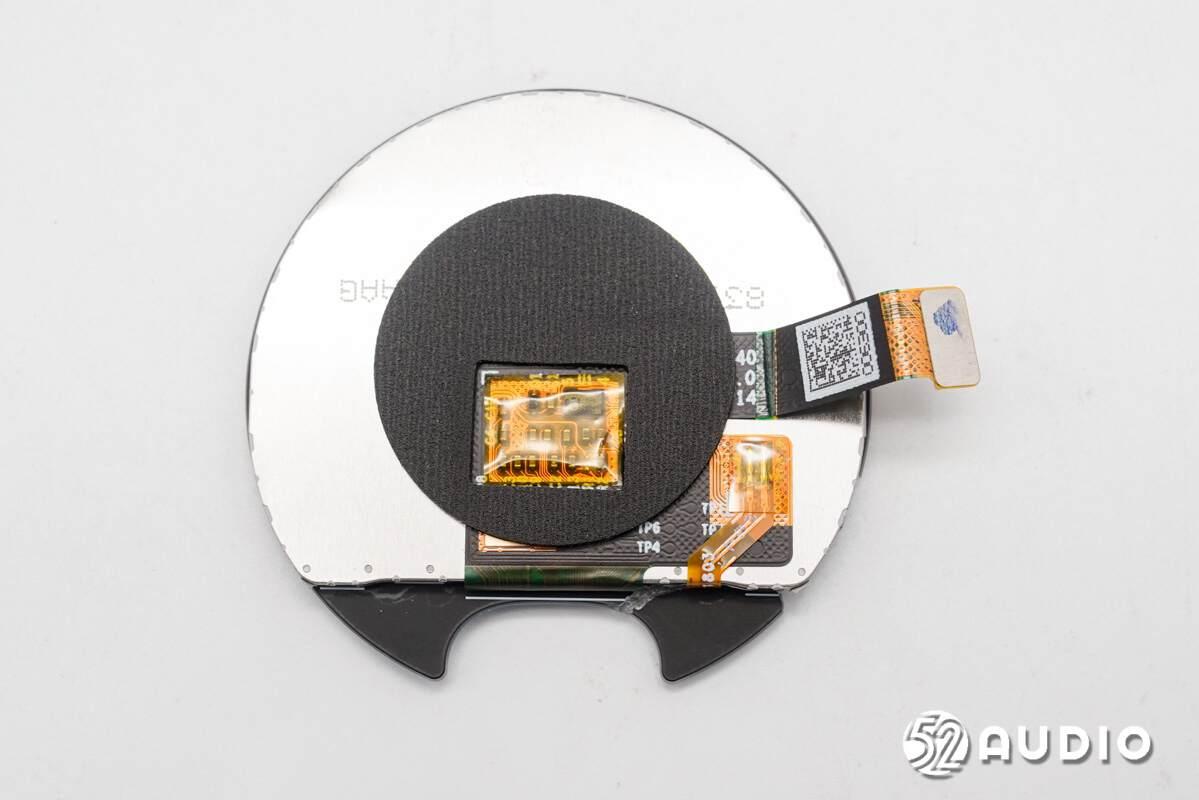

屏幕背面排线电路一览。

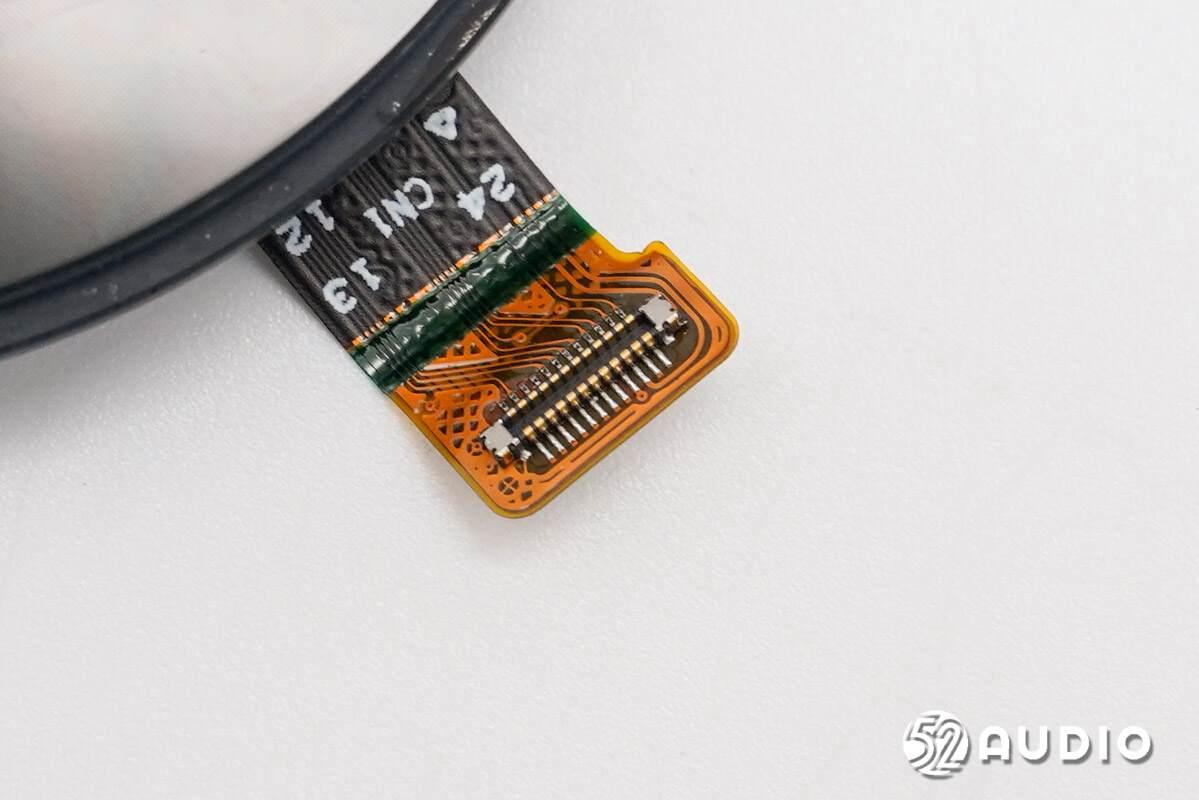

屏幕排线连接副板的BTB连接器公座特写。

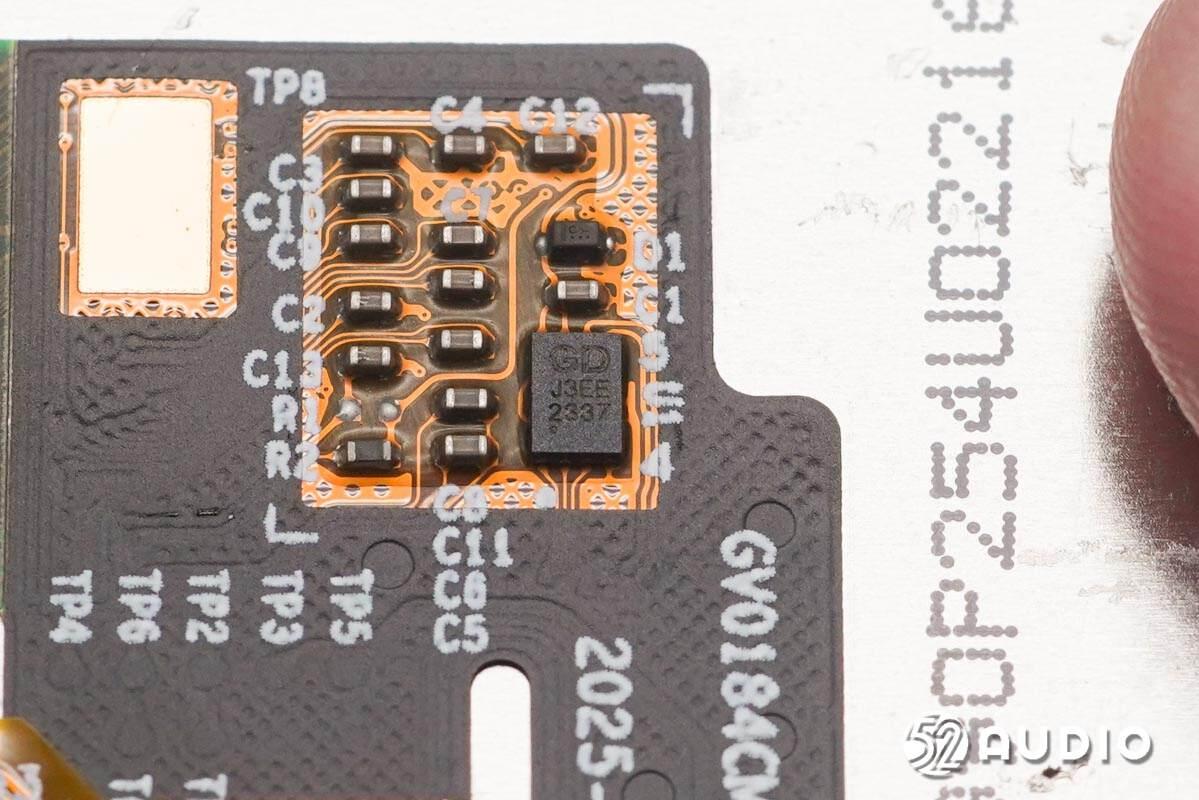

丝印J3EE 2337的IC。
撕掉主体底部的缓冲垫，下方通过螺丝固定天线小板。

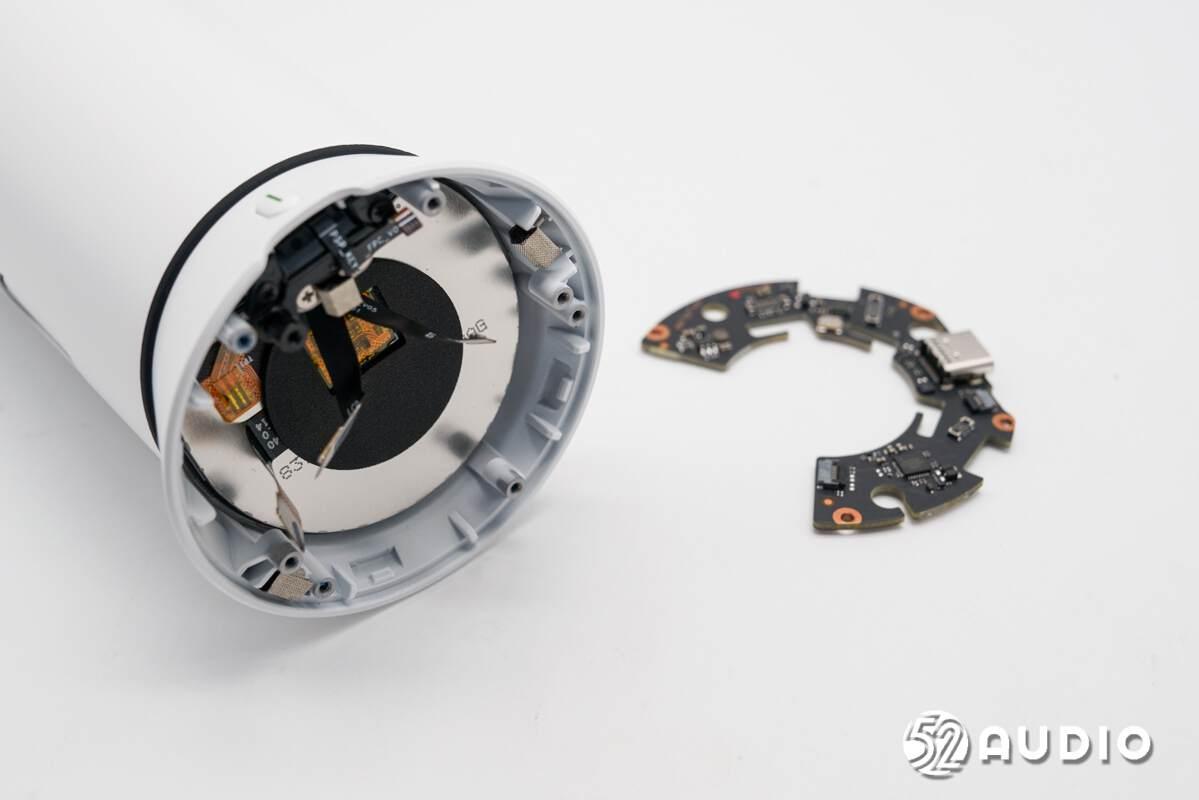

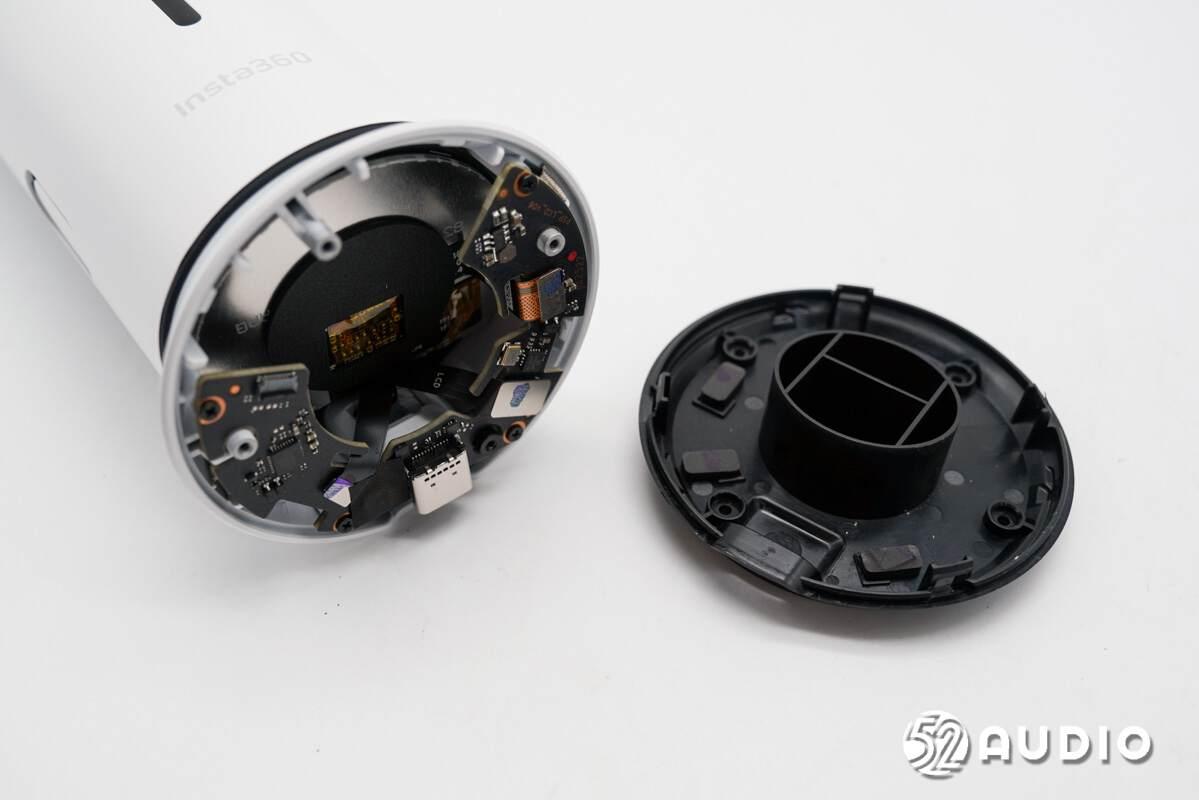

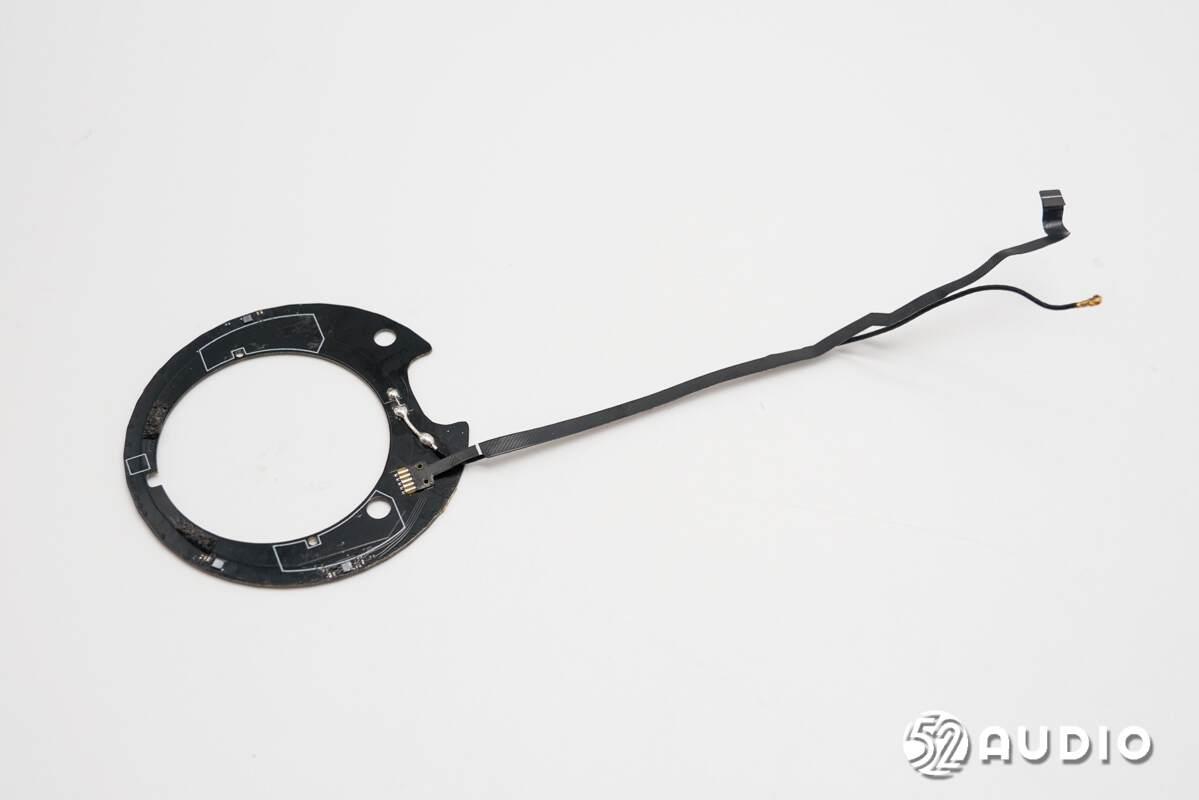

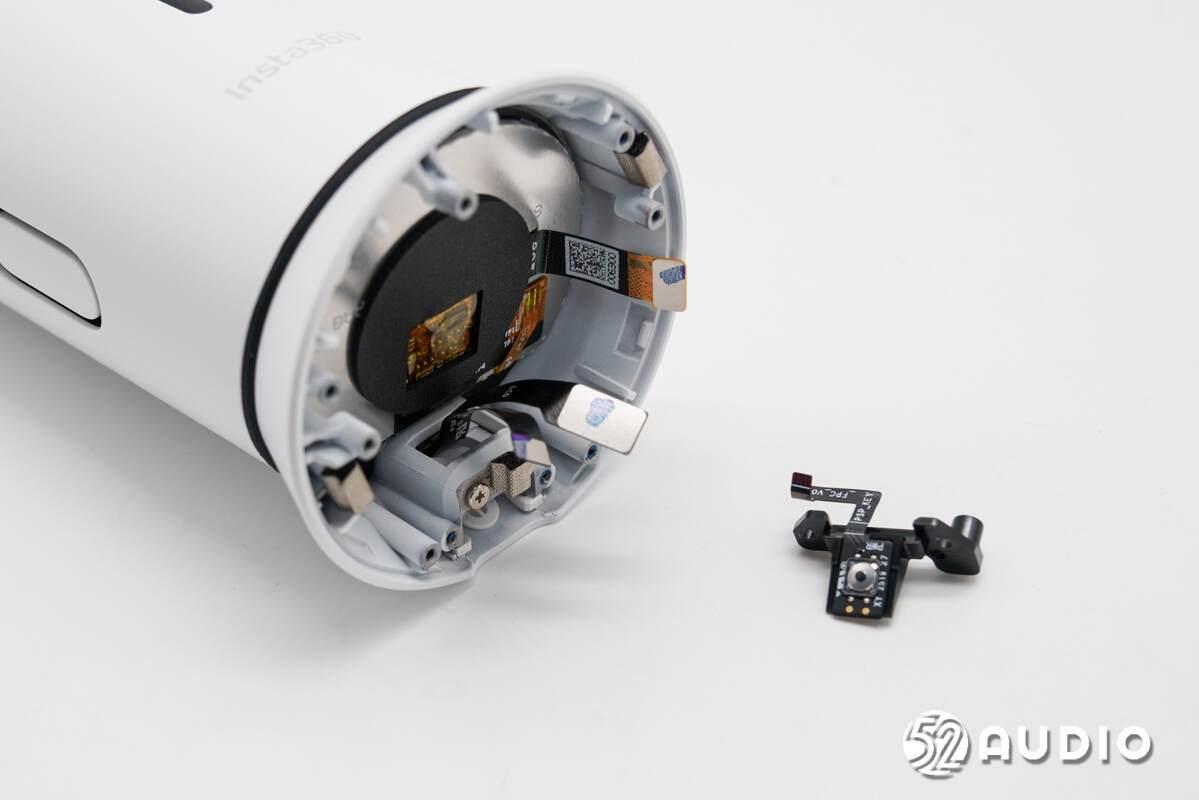

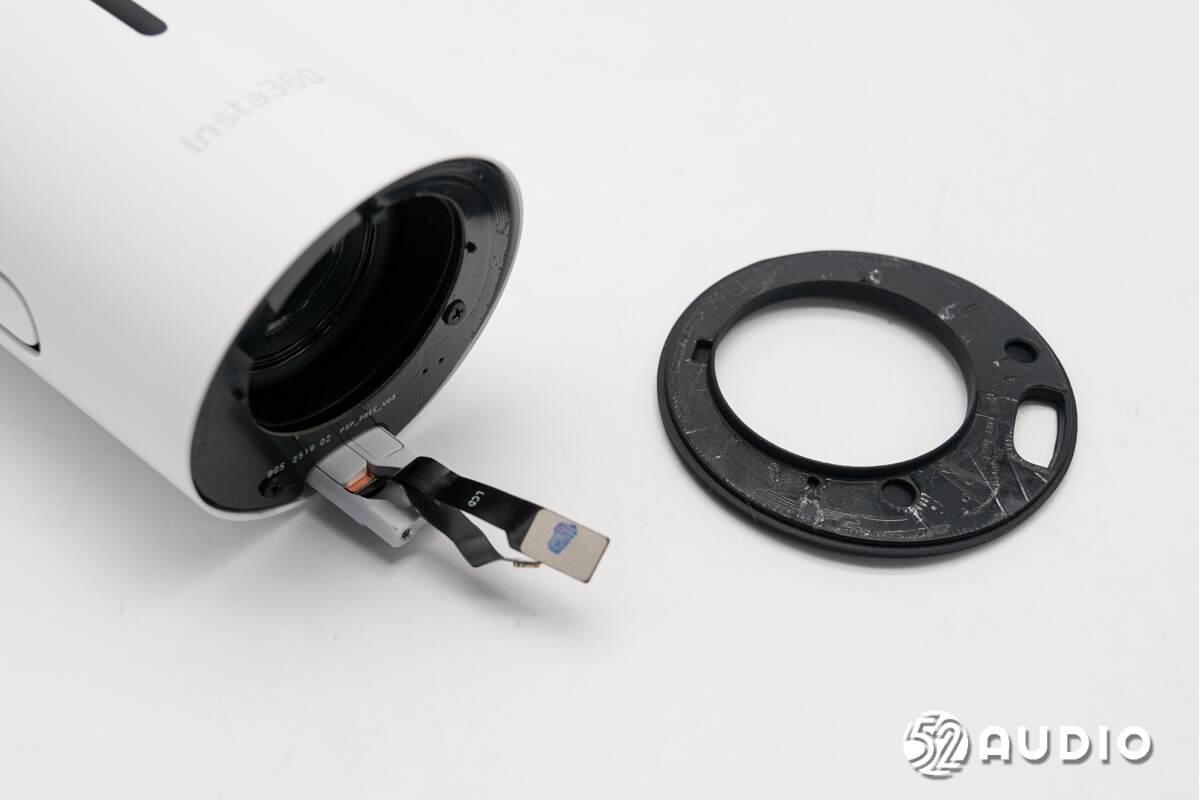

卸掉螺丝，取掉天线小板。小板排线连接到机身内部的主板。

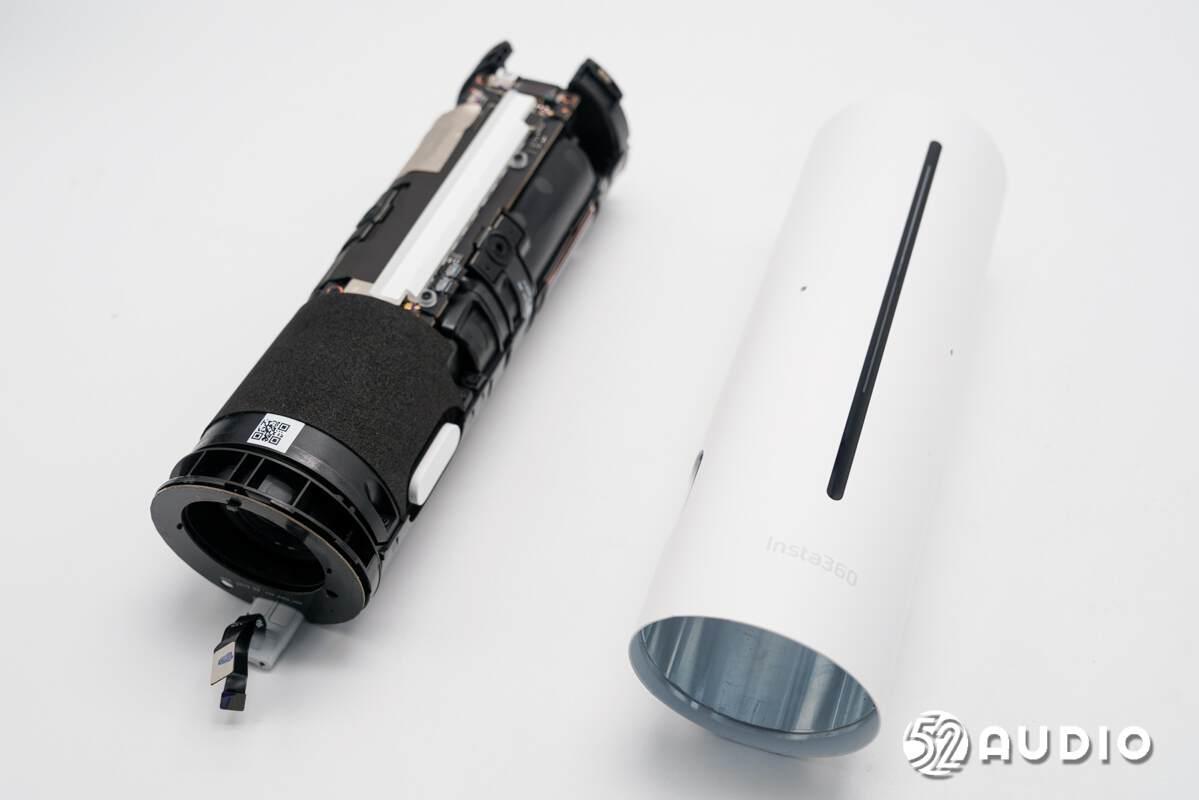

拆掉主体的外壳。

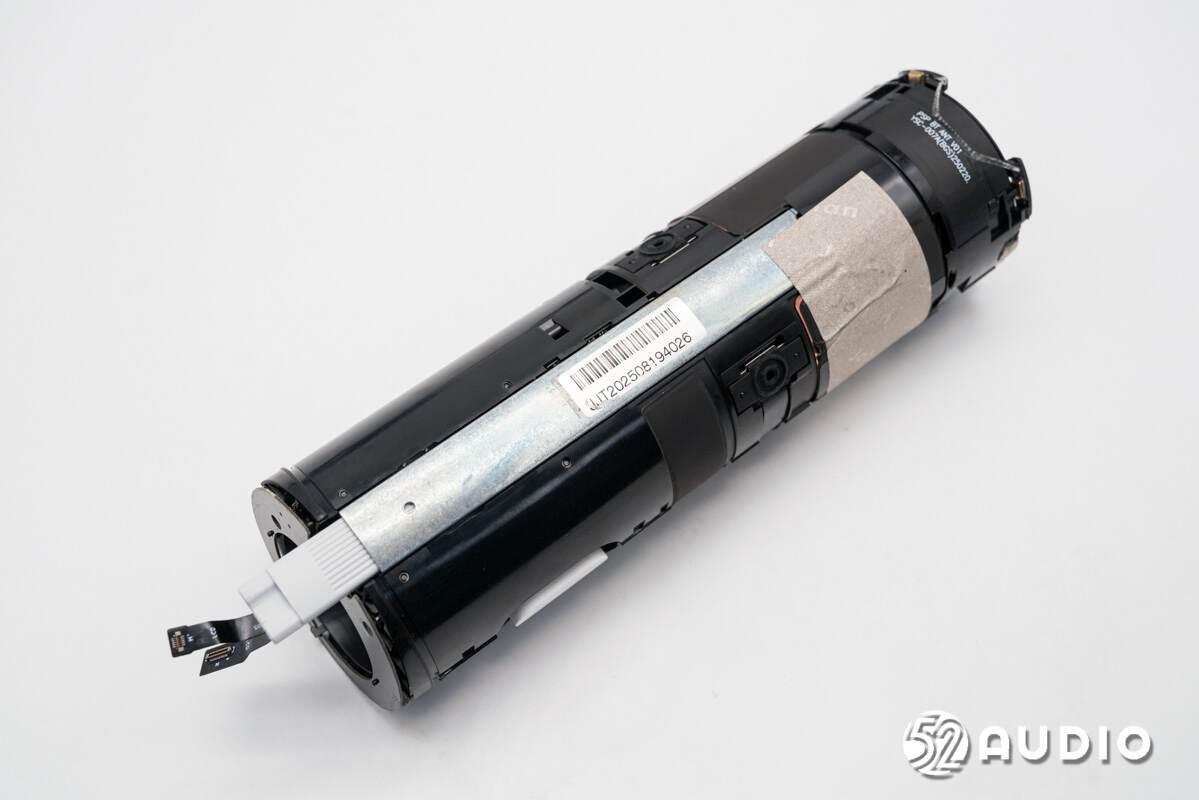

内部腔体上的滑轨结构一览。
腔体上的主板结构一览，中间通过螺丝固定条形指示灯的导光柱。
卸掉螺丝，拆掉导光柱，下方主板上覆盖有大面积散热铜箔，增强散热性能。

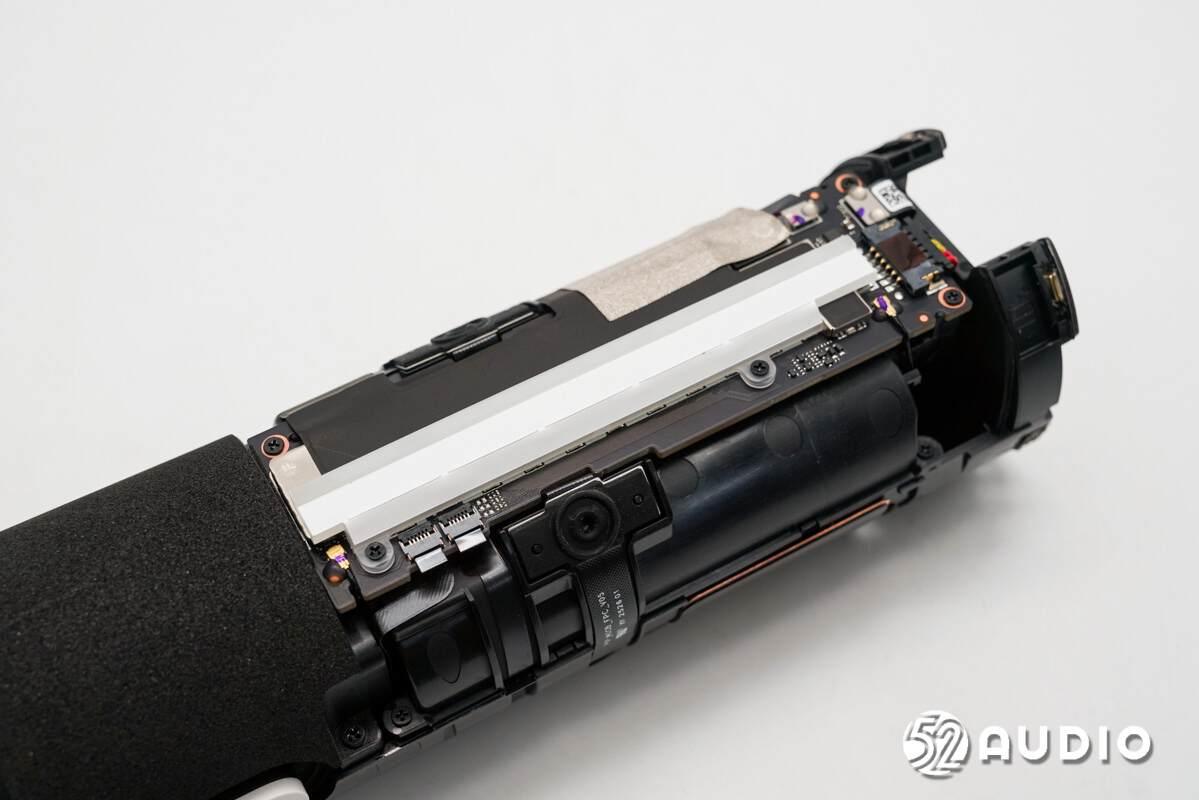

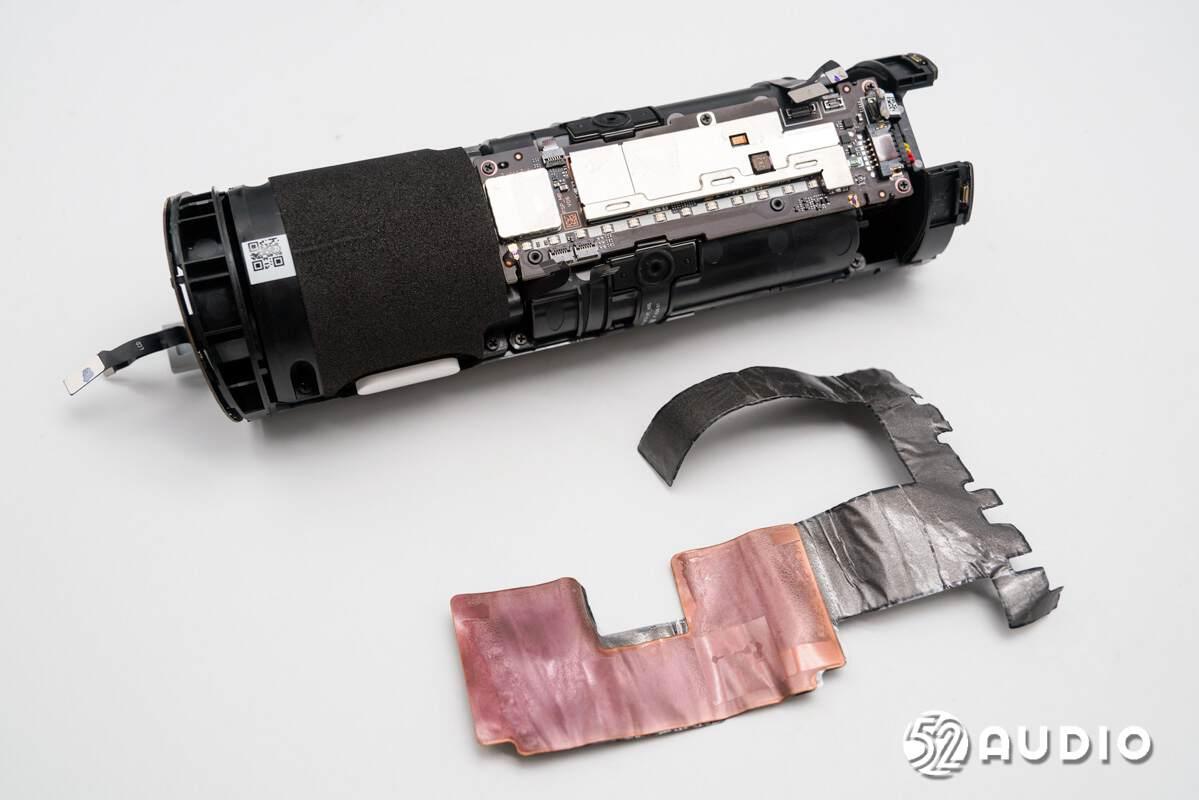

撕掉散热铜箔，主板单元结构一览。

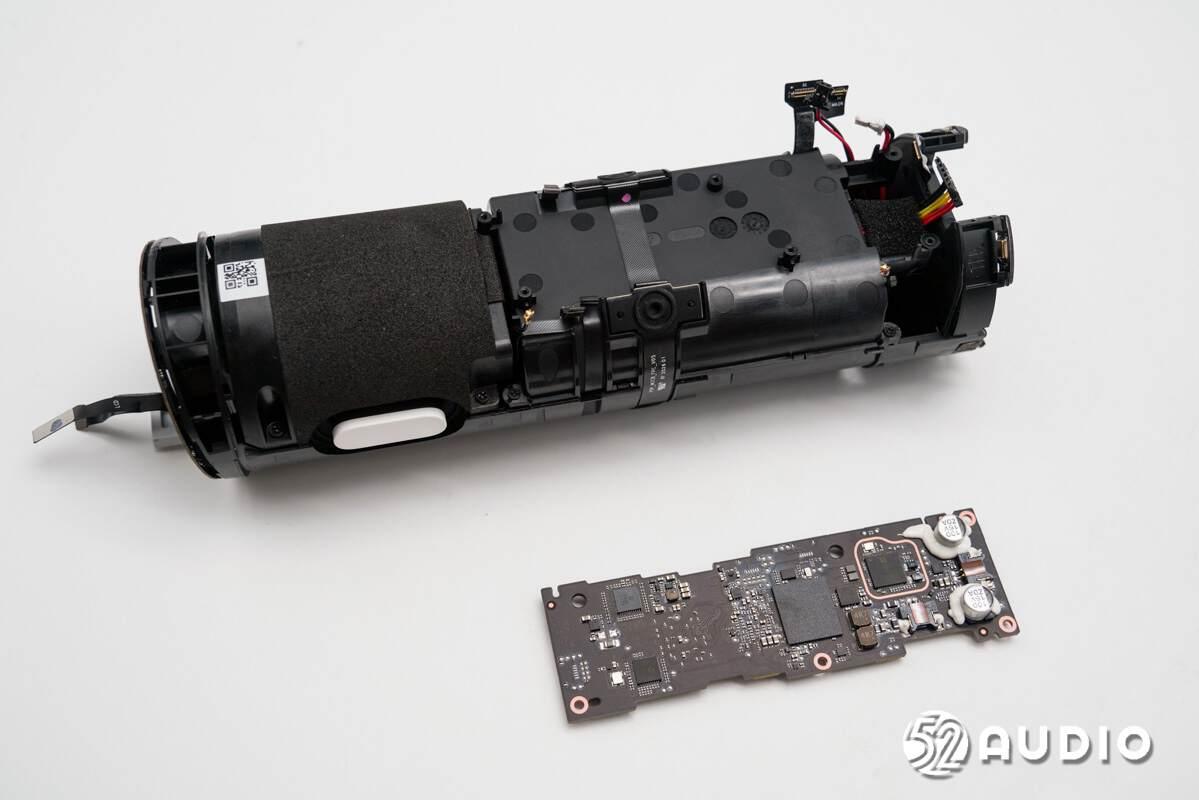

卸掉螺丝，取掉主板。

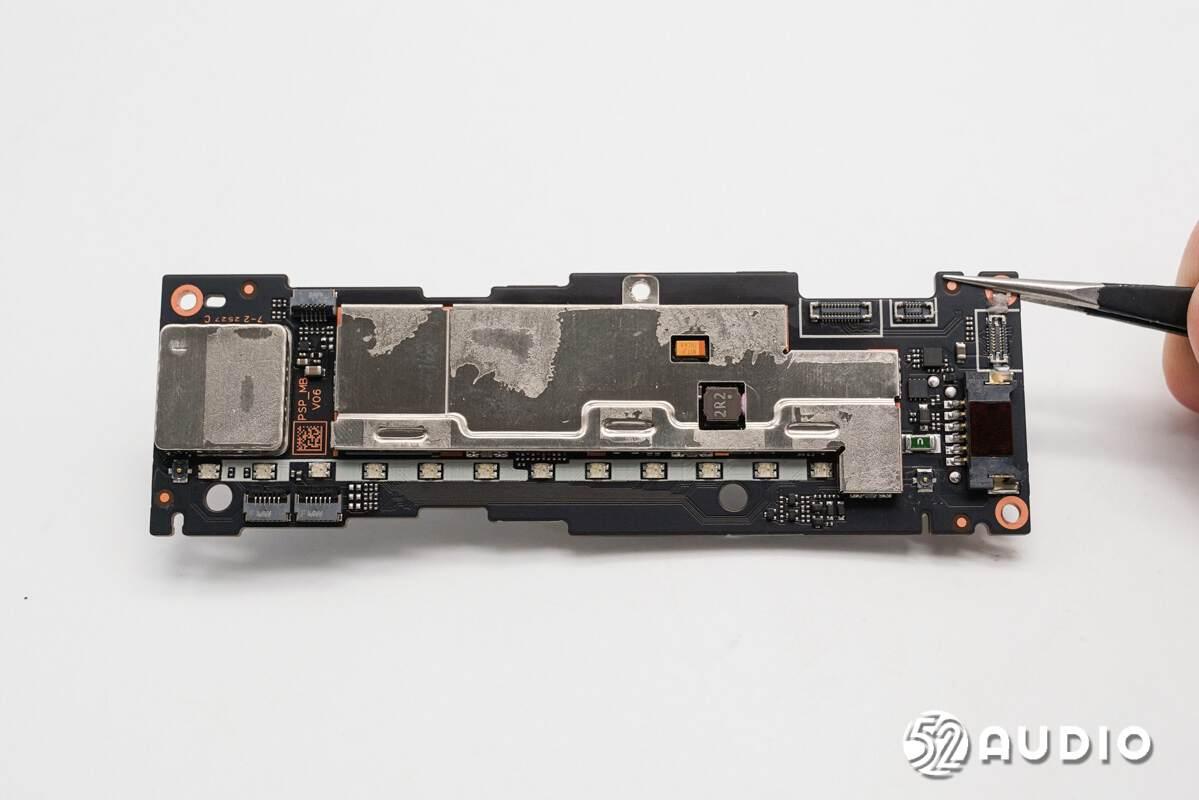

主板一侧通过大面积屏幕找防护，同时起到散热作用。

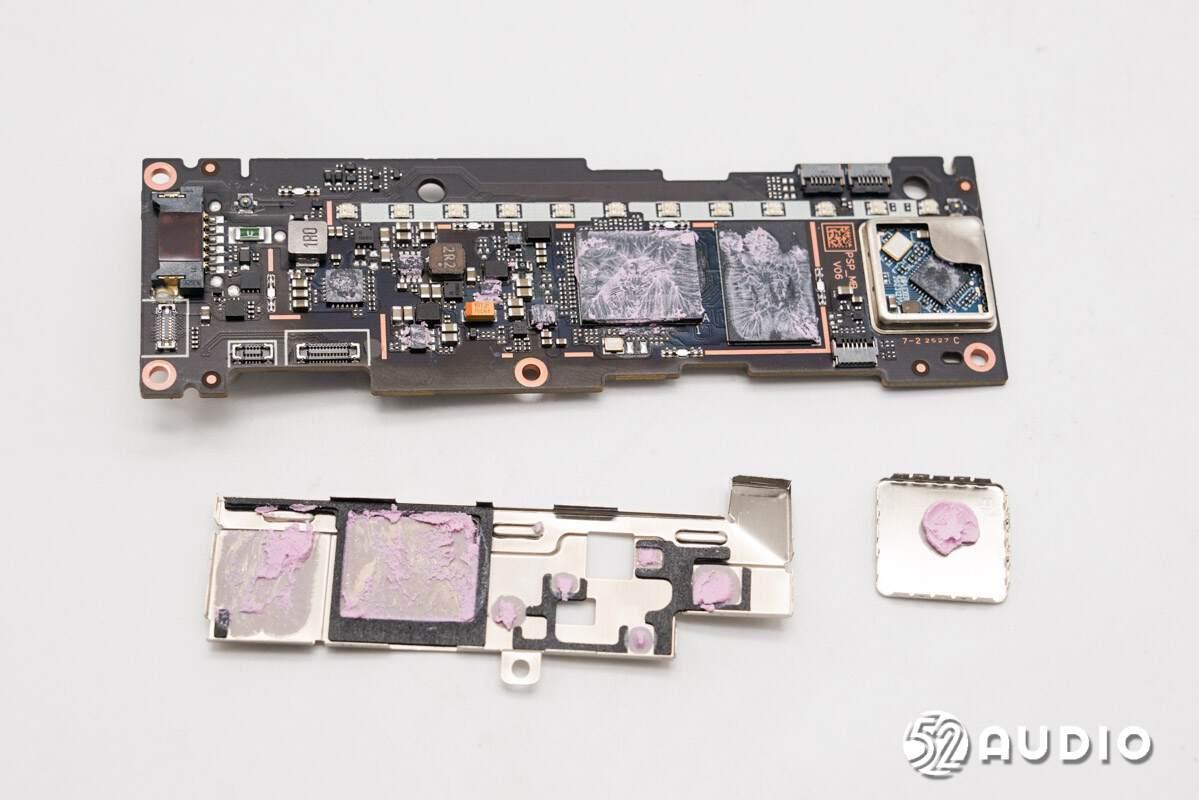

取掉屏蔽罩，内部主要IC均涂有导热硅脂提升散热。

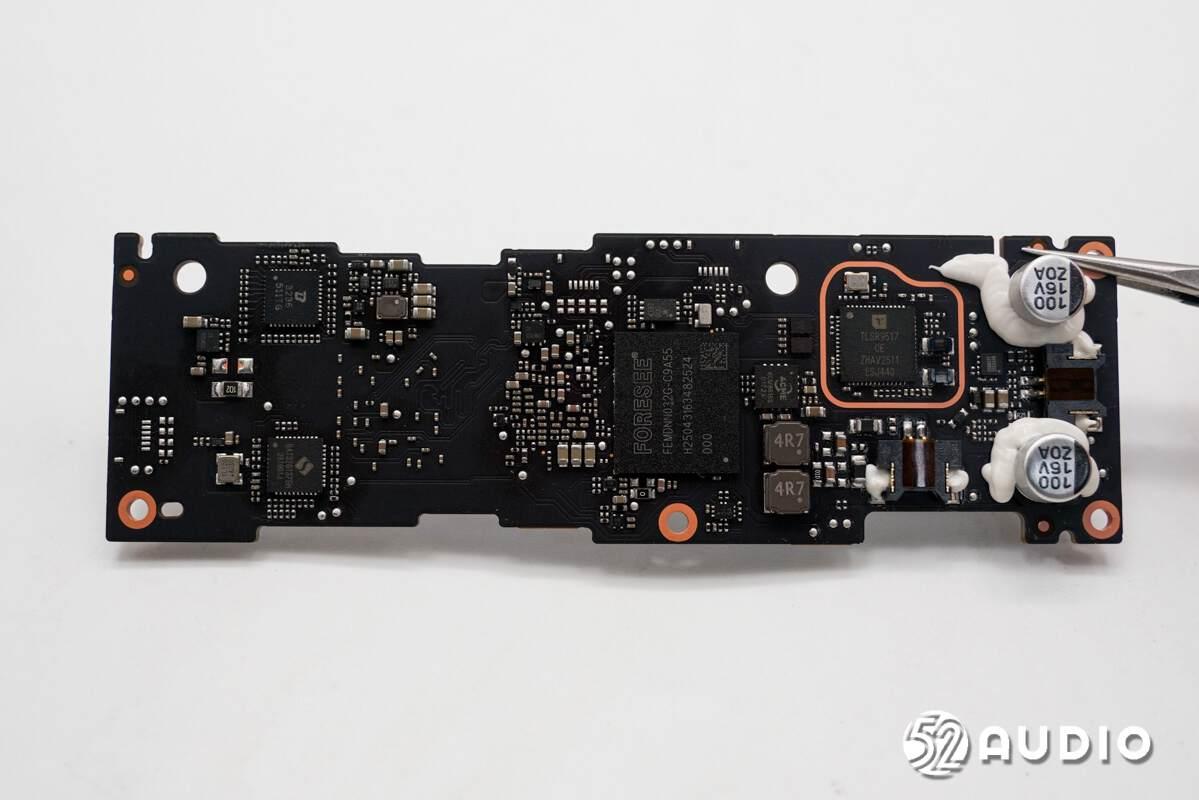

主板一侧电路一览。
主板另外一侧电路一览。

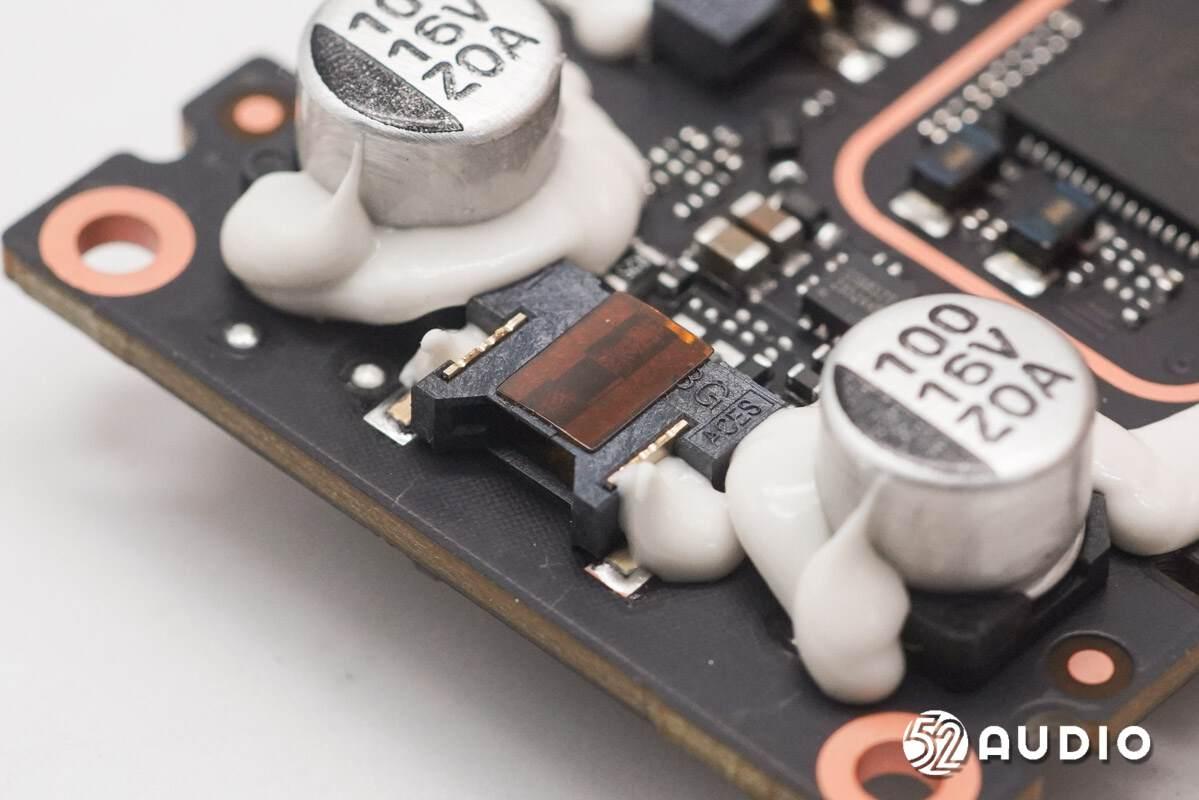

连接电池导线的插座特写。

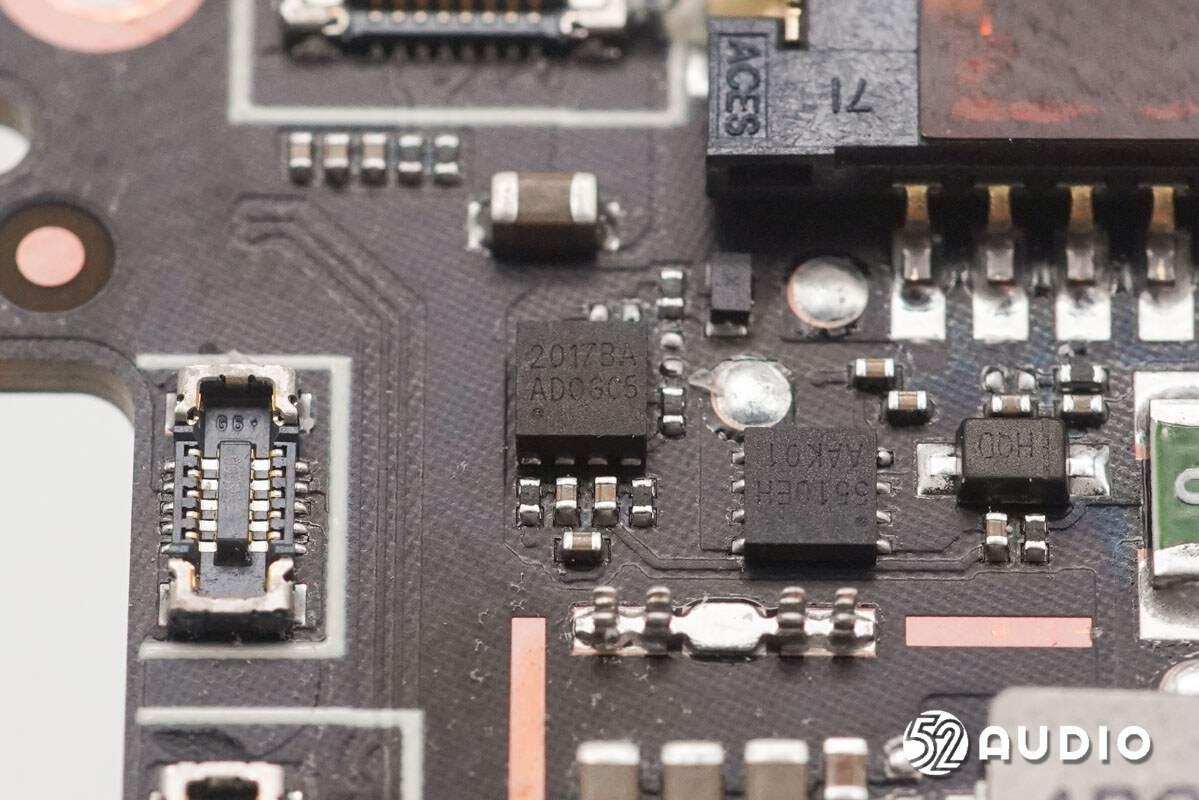

丝印2017BA的MOS管。

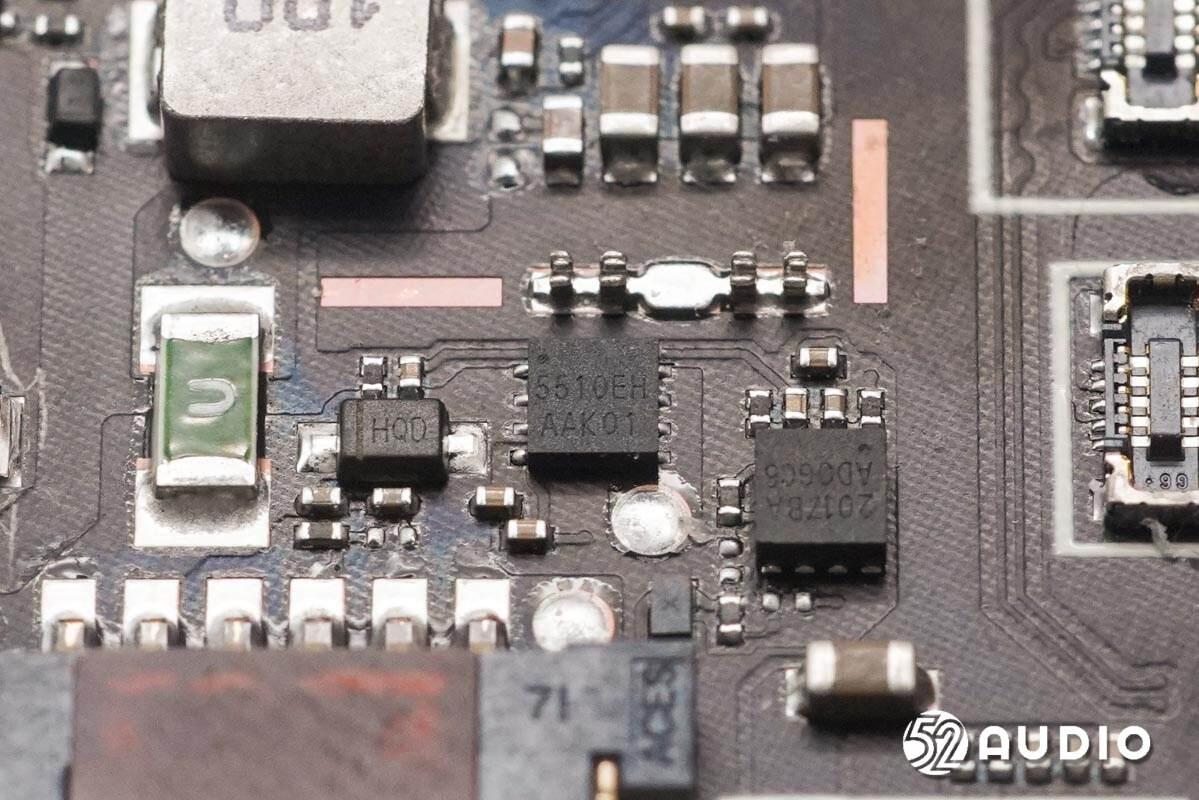

Southchip南芯SC5510EH的锂电保护IC，集成了充放电控制MOSFET，并提供电池保护功能,，包括电池过压保护和欠压保护，充放电电流保护和负载短路保护等。
连接机身顶部麦克风排线的BTB连接器母座。

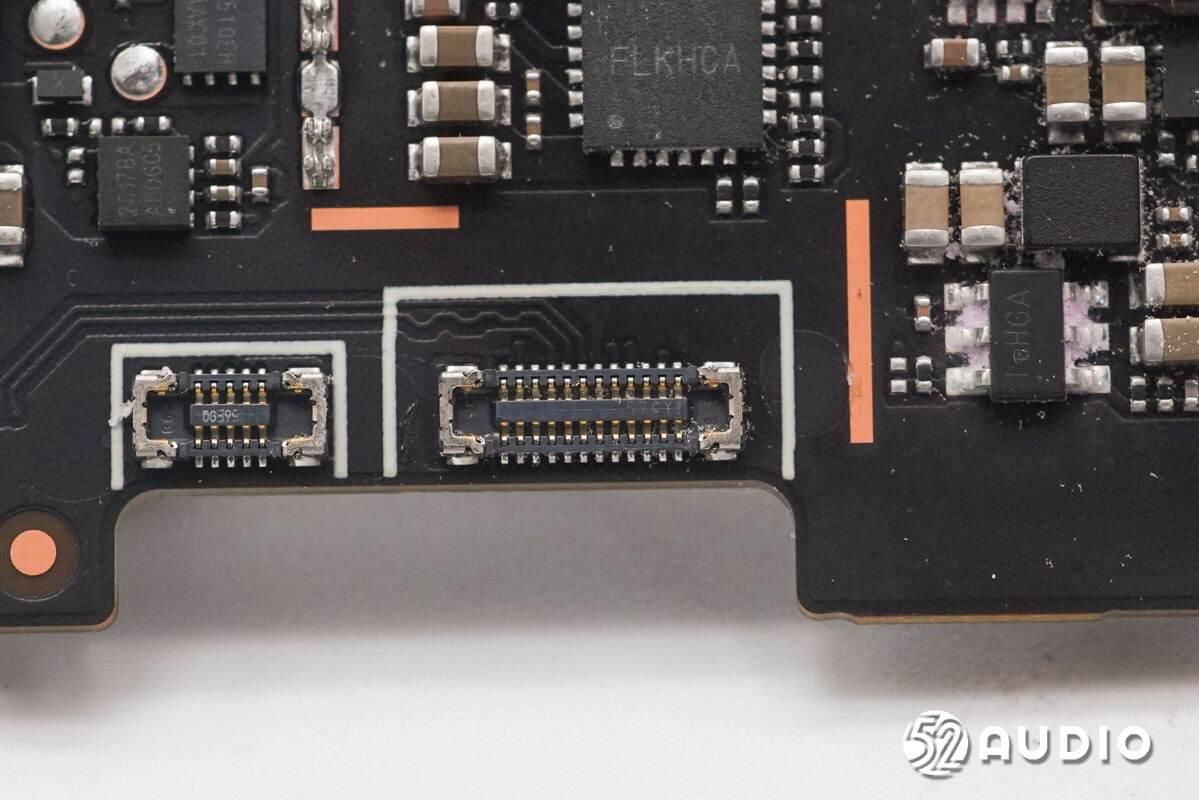

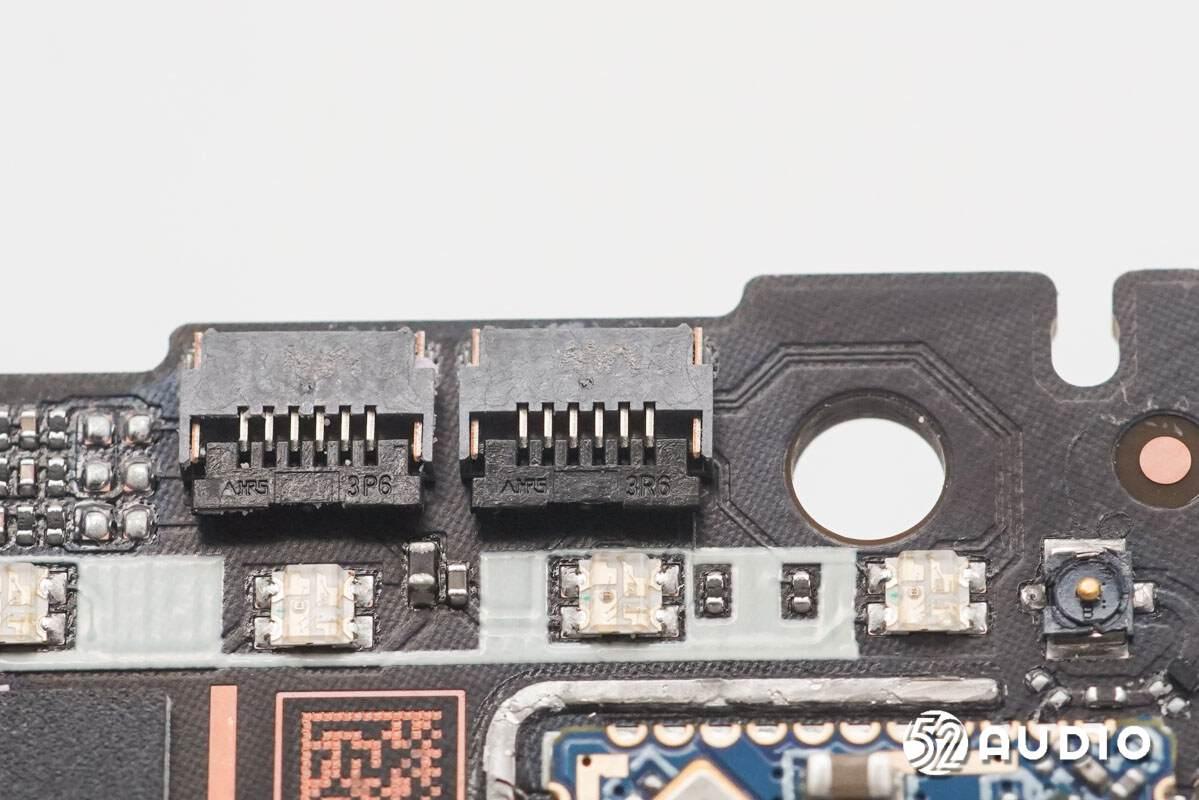

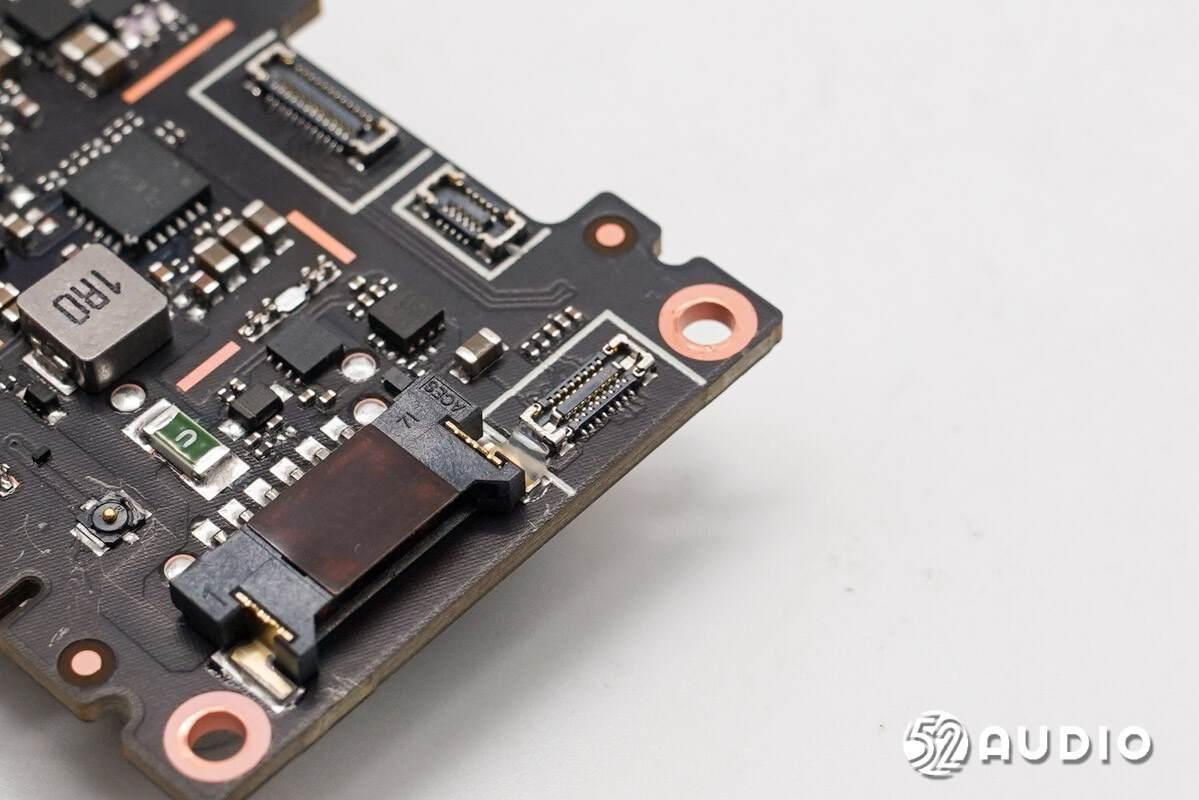

两个连接副板排线的BTB连接器母座。

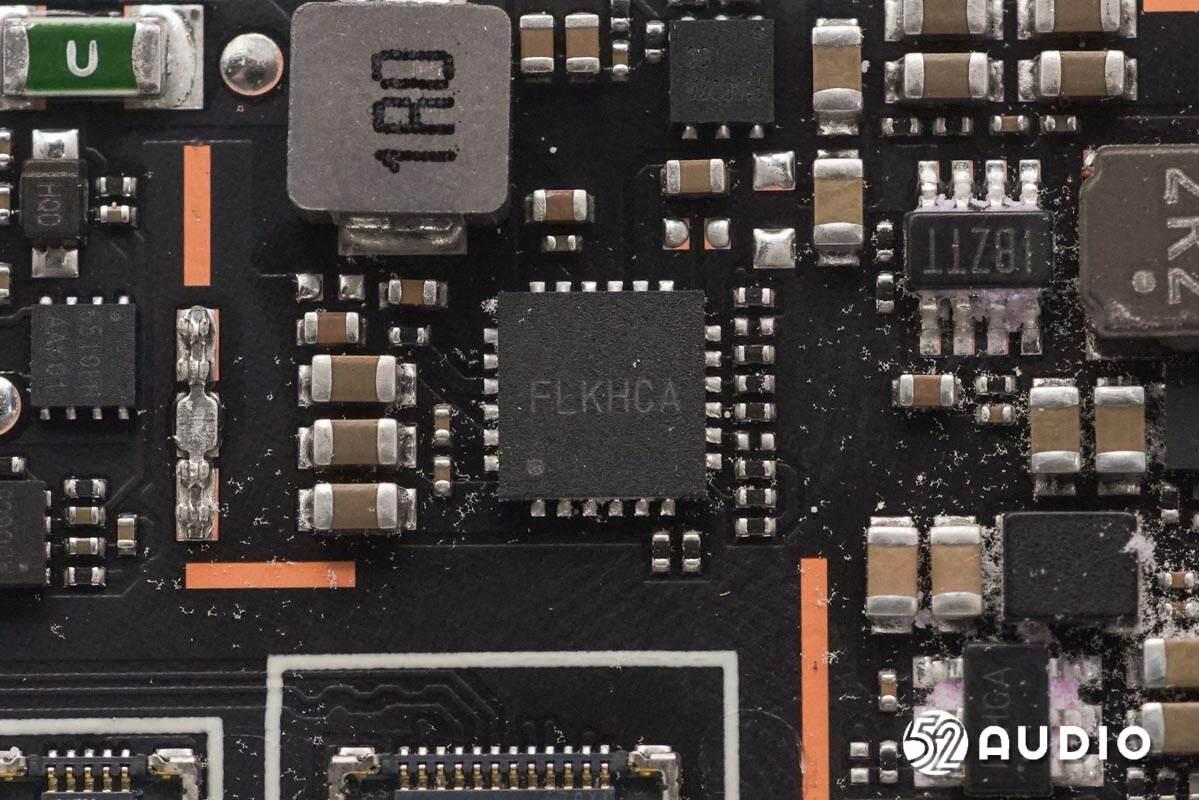

丝印FLKHCA的IC。

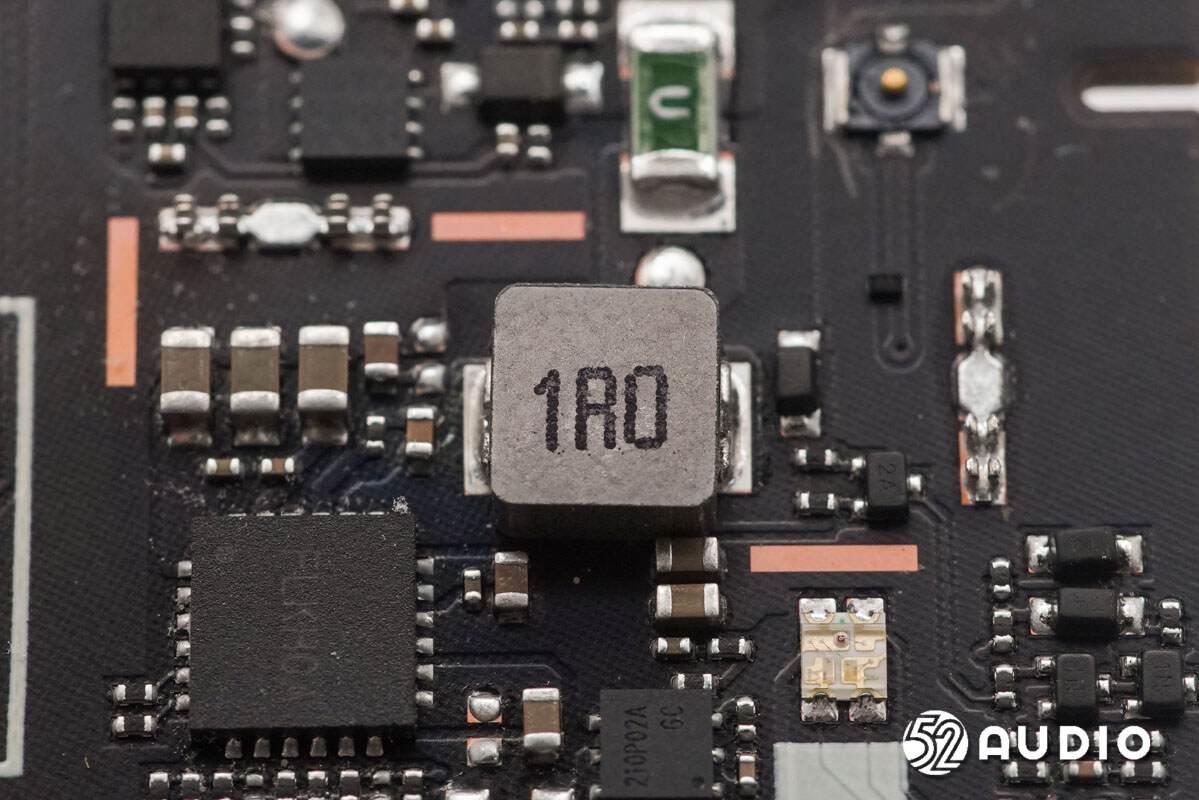

丝印1R0的合金功率电感。

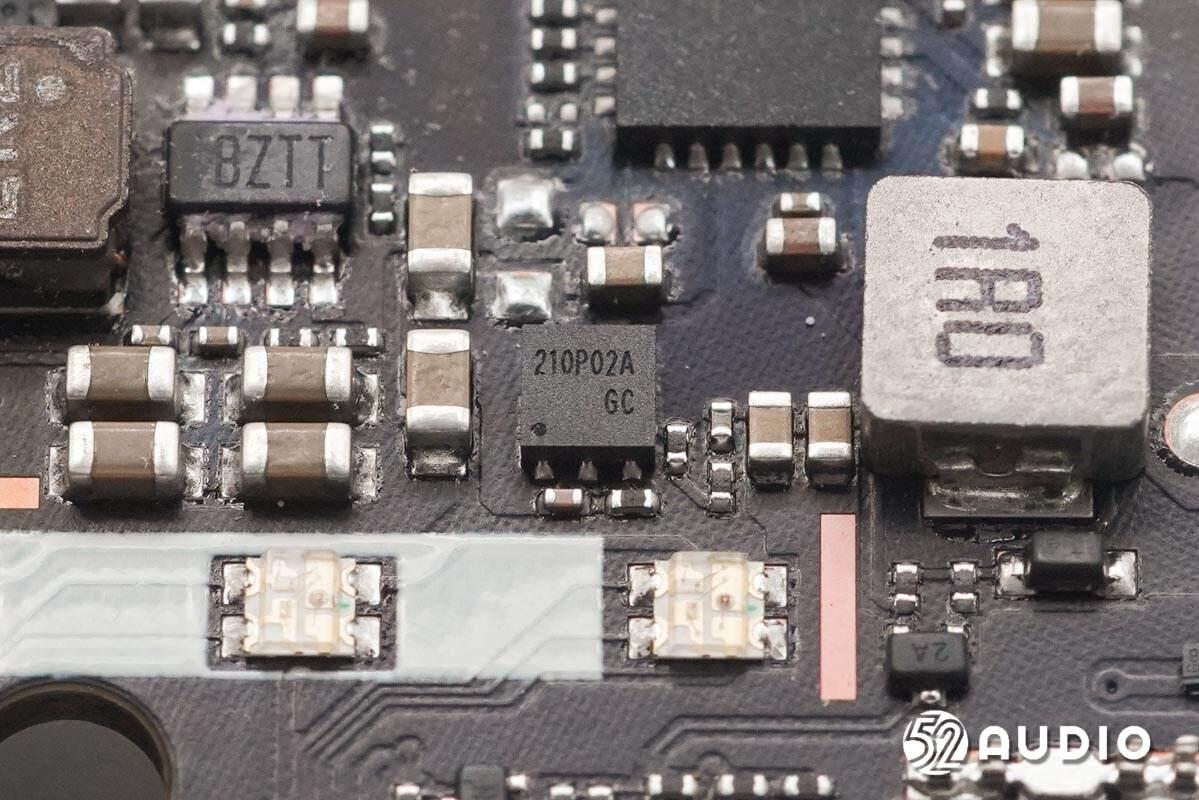

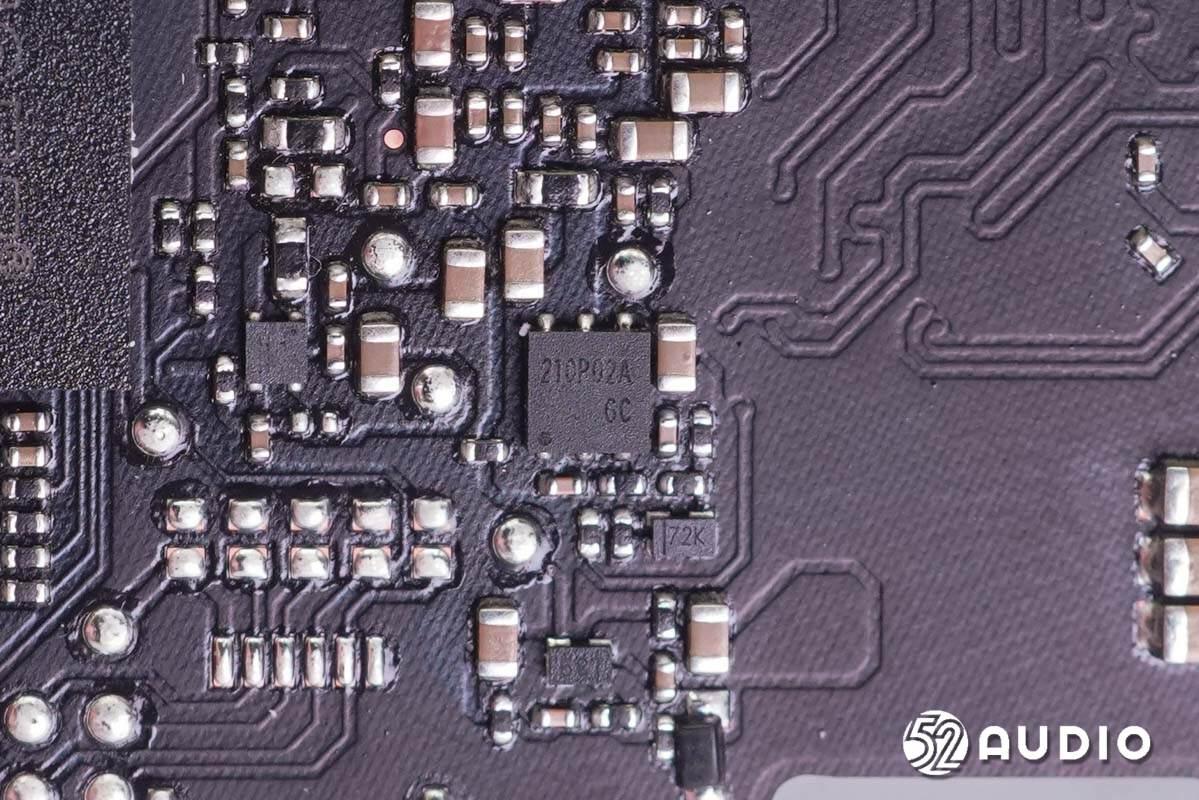

丝印210P02A的MOS管。

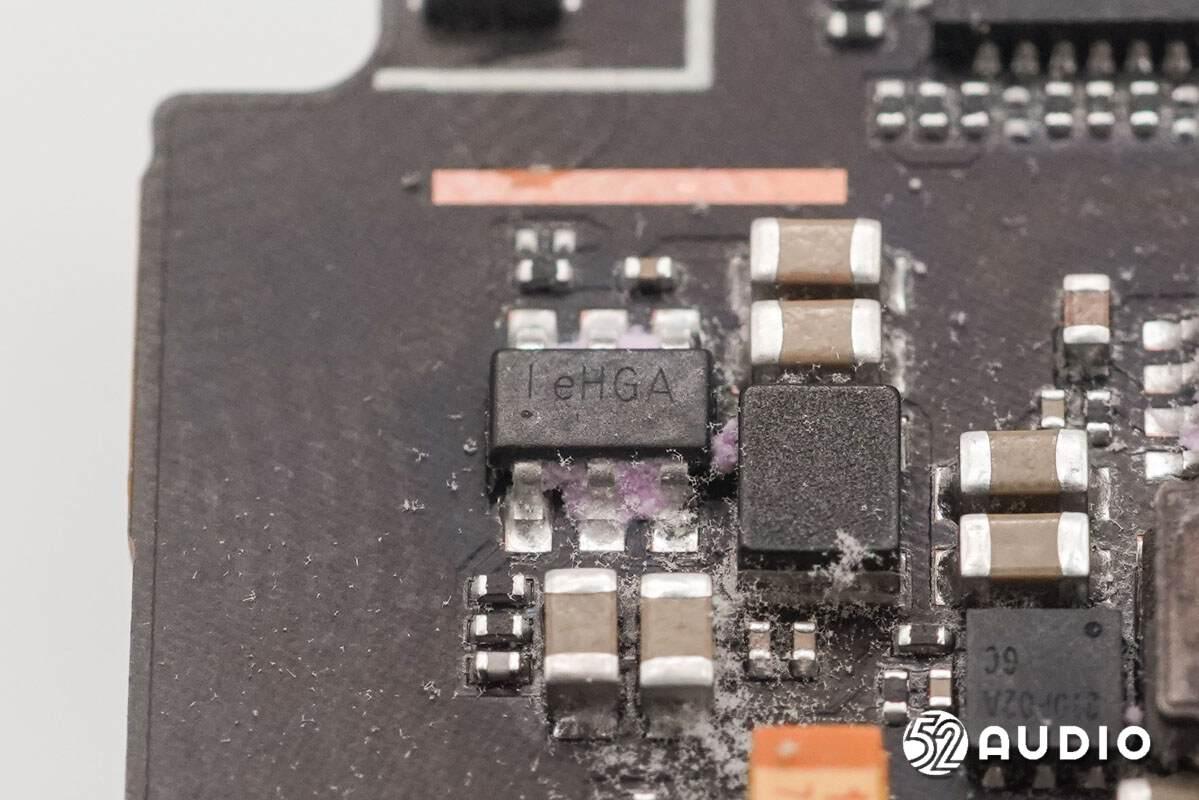

丝印eHGA的IC。
丝印210P02A的MOS管。

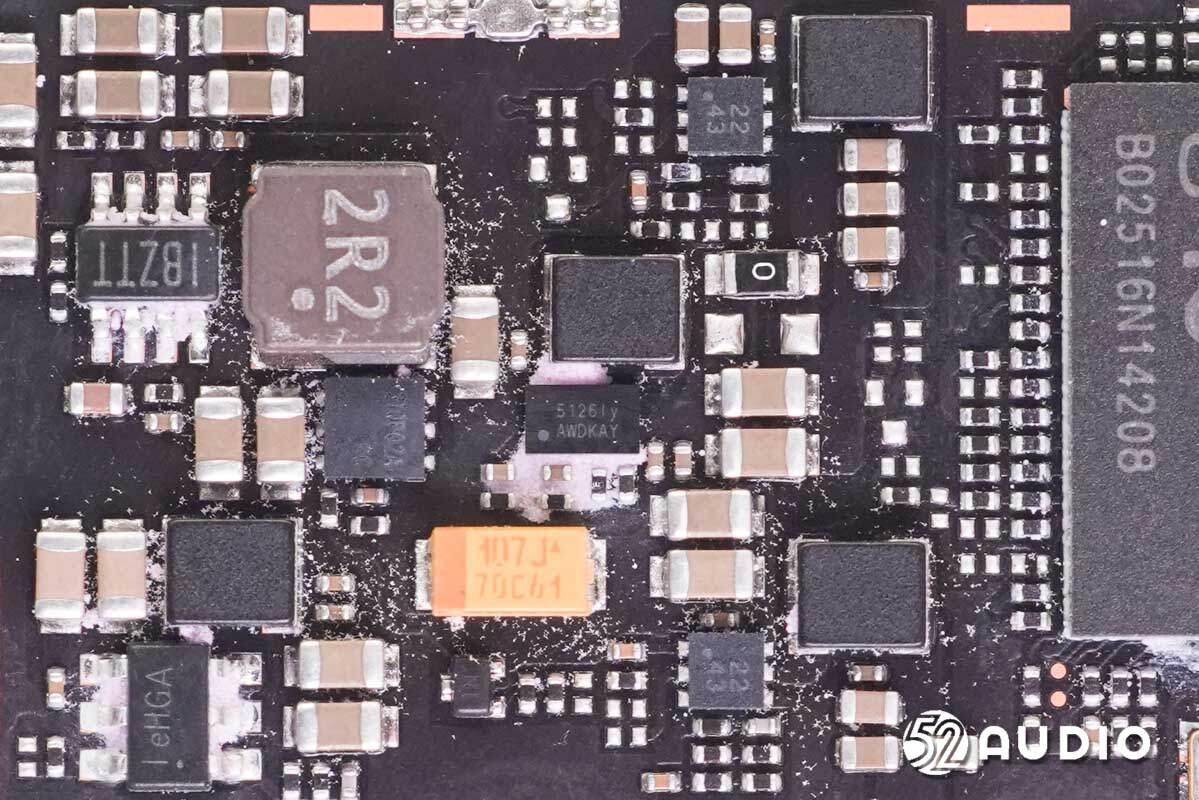

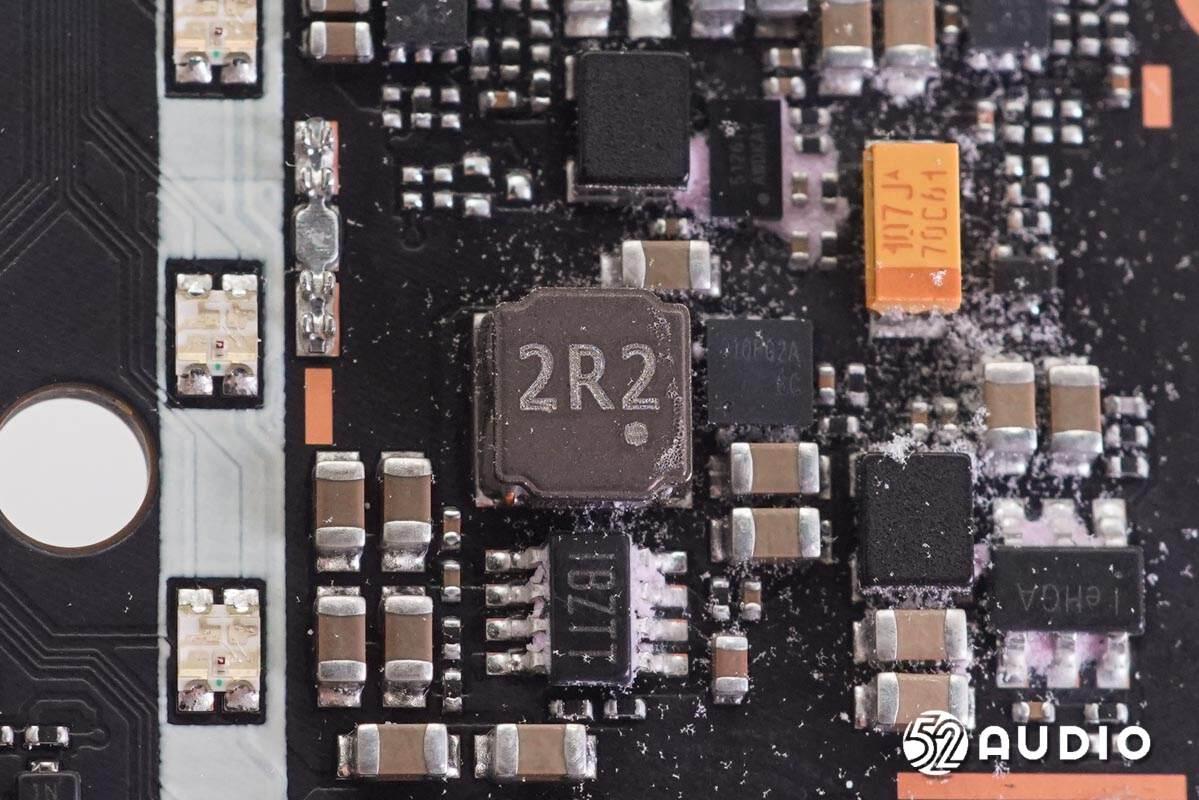

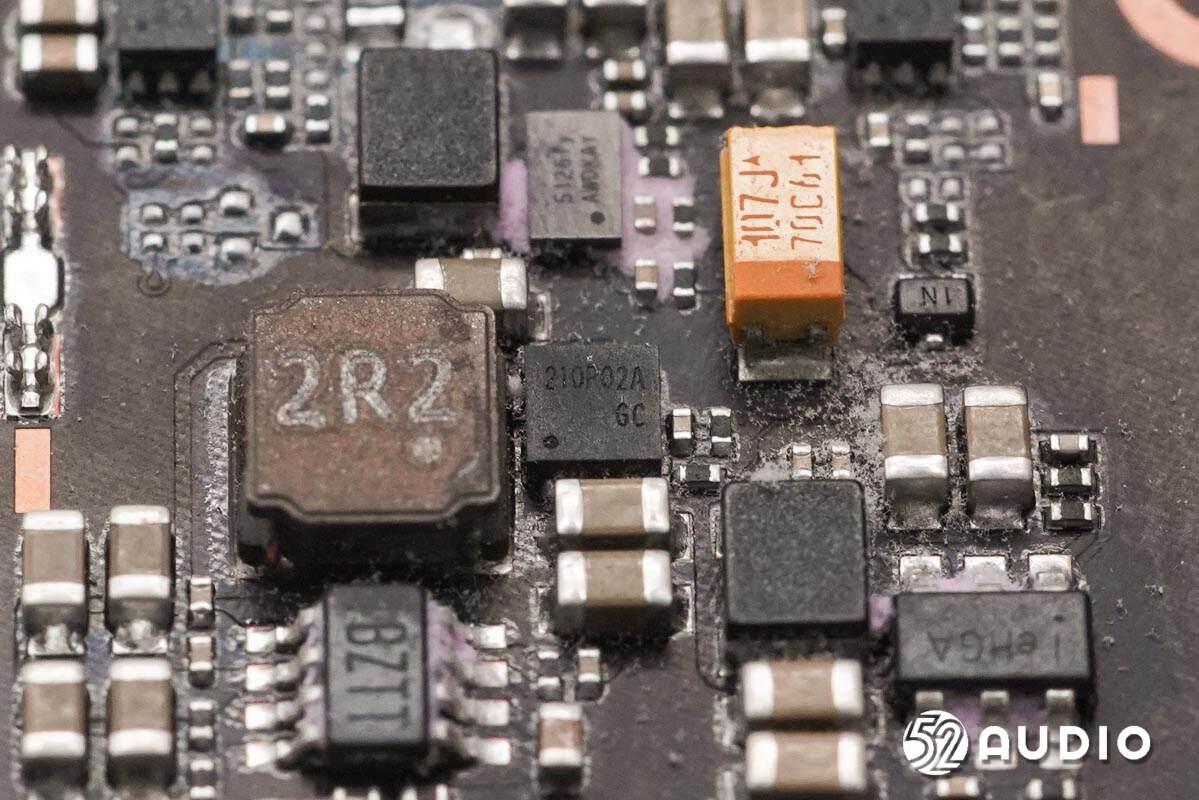

丝印2R2的功率电感。
丝印51261y的IC。
丝印22 43的IC。

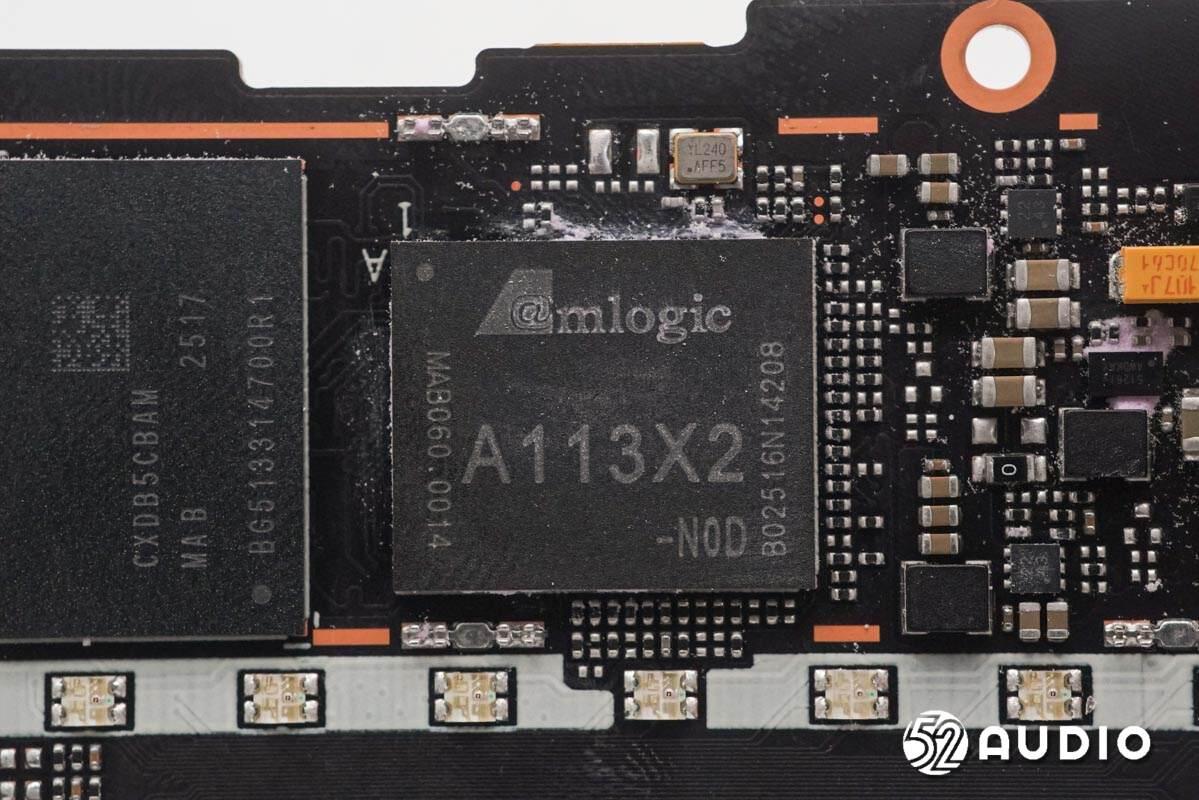

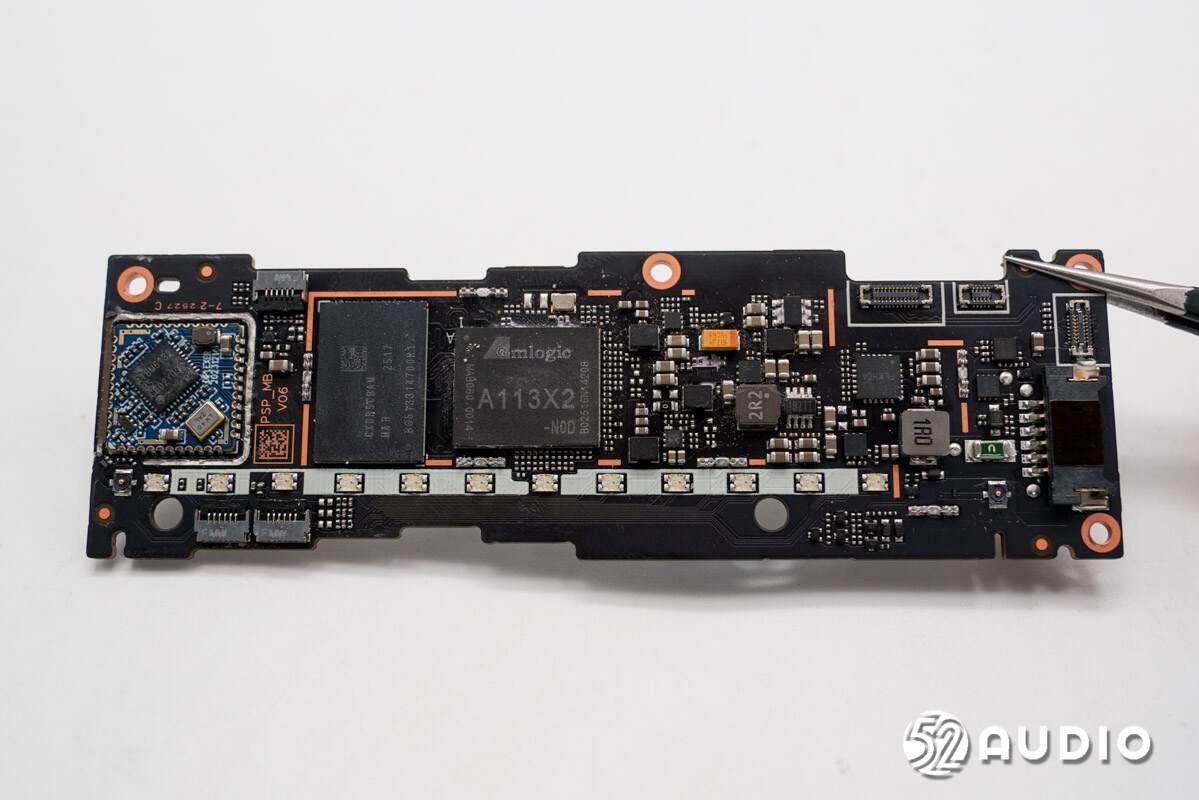

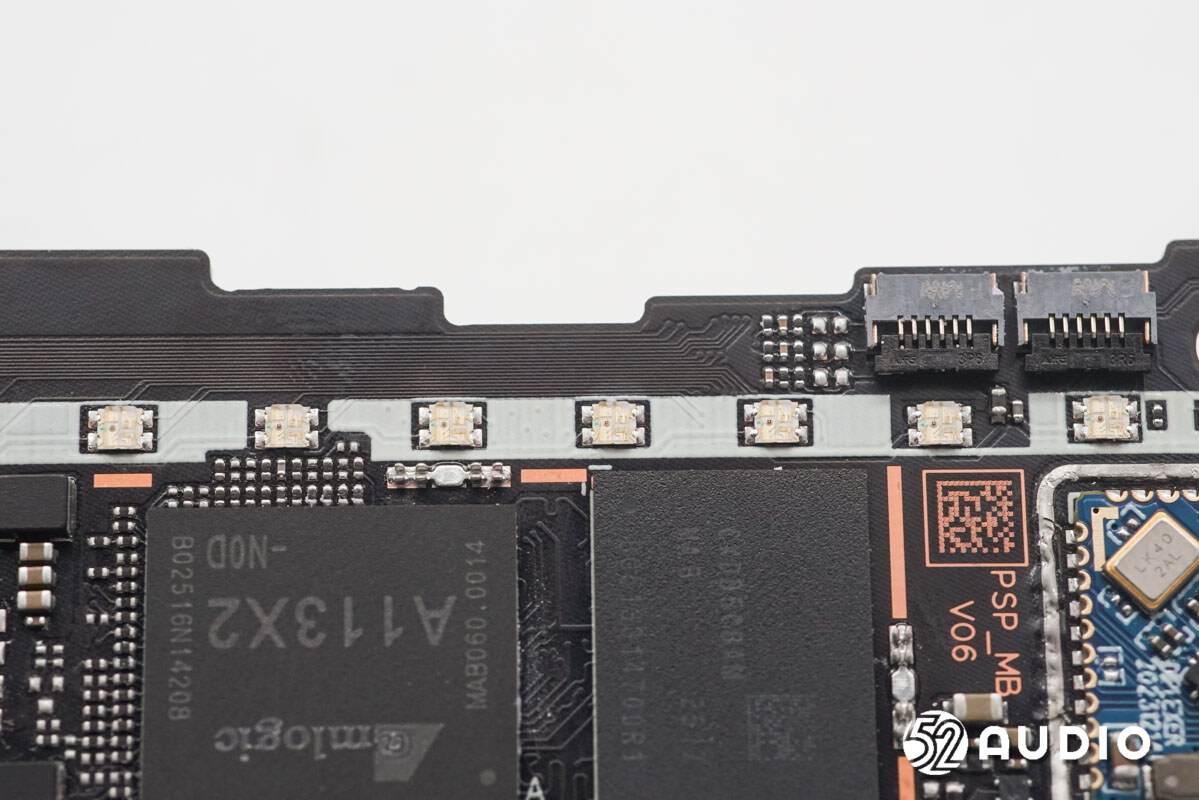

Amlogic晶晨A113X2智能音频芯片，内置的四核ARM Cortex-A55处理器与1.2 TOPS高性能NPU，能够高效处理复杂的AI算法。凭借其灵活的音频处理能力，支持多达8通道输入和16通道输出，为会议设备的出色拾音、降噪和智能转写等AI功能提供支持。

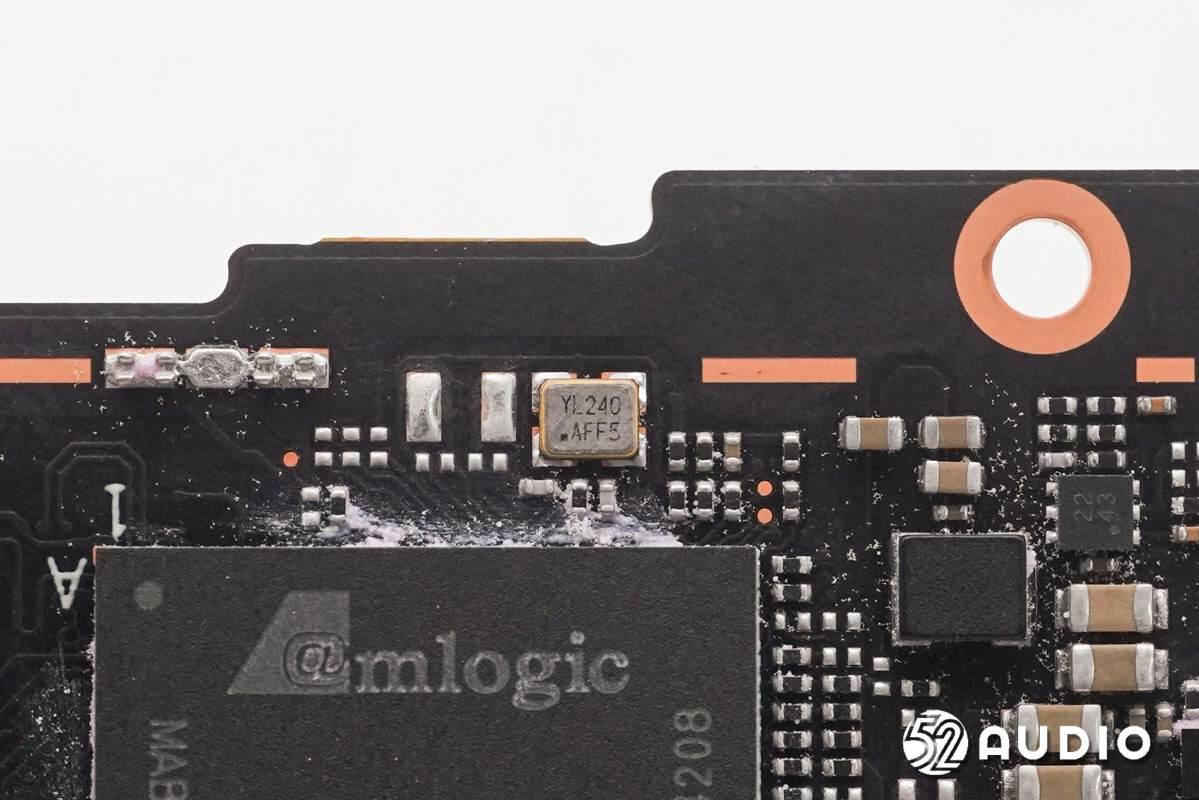

镭雕YL240的晶振特写，为处理器提供时钟。

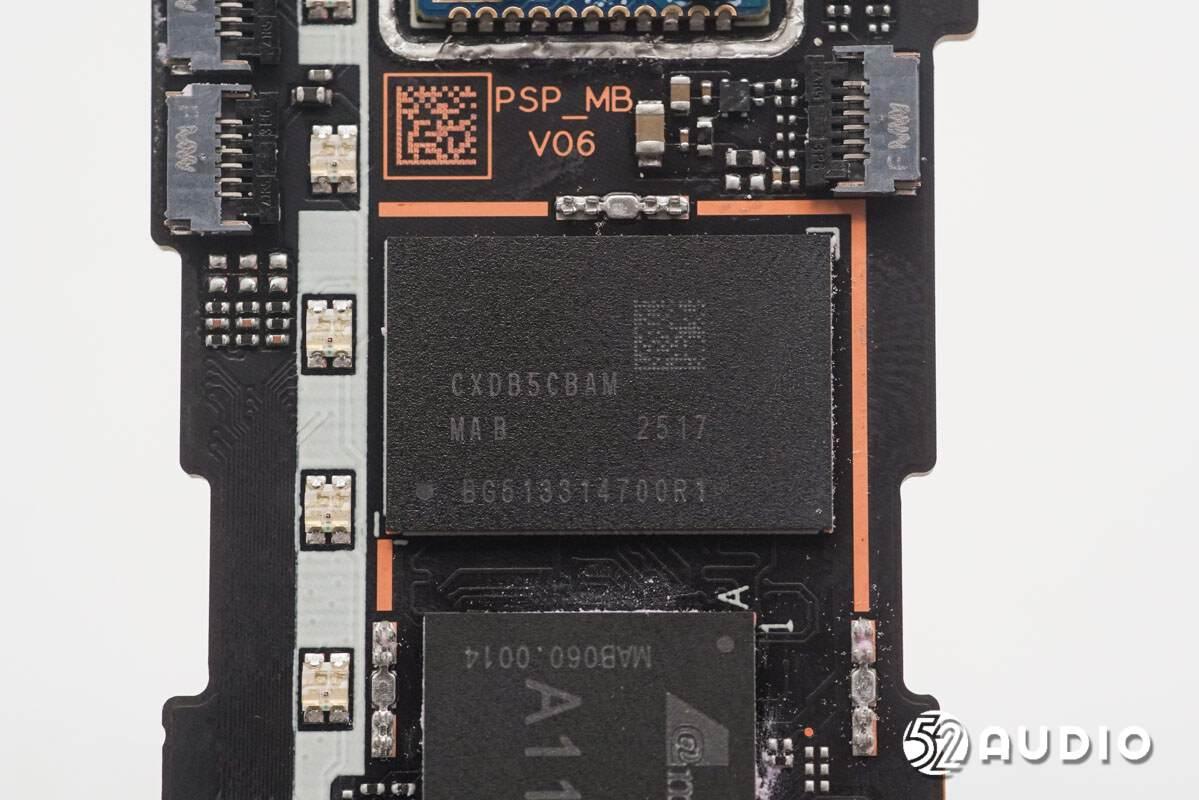

CXMT长鑫存储CXDB5CBAM-MA-B 4GB LPDDR4X SDRAM。

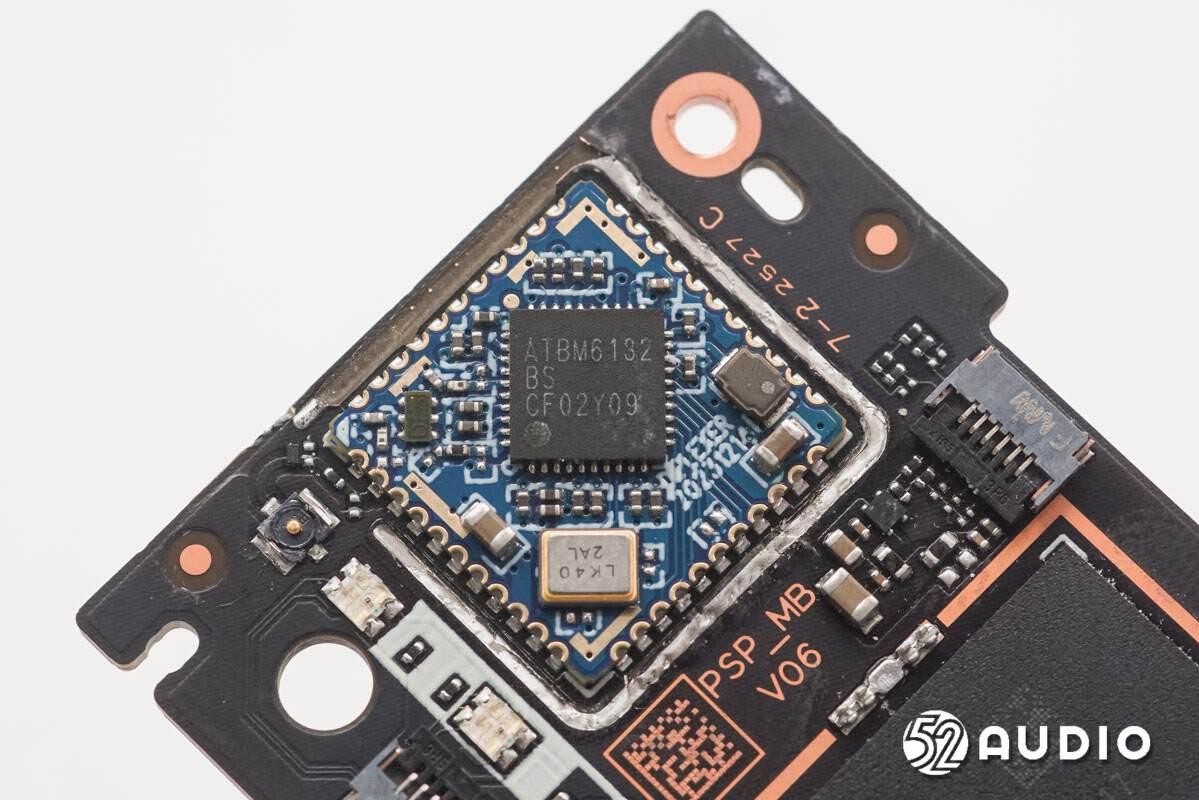

AltoBeam高拓讯达ATBM6132是一款支持2.4&5GHz双频, IEEE 802.11a/b/g/n和蓝牙BLE v5.0协议的Wi-Fi4+BLE双模数传芯片。

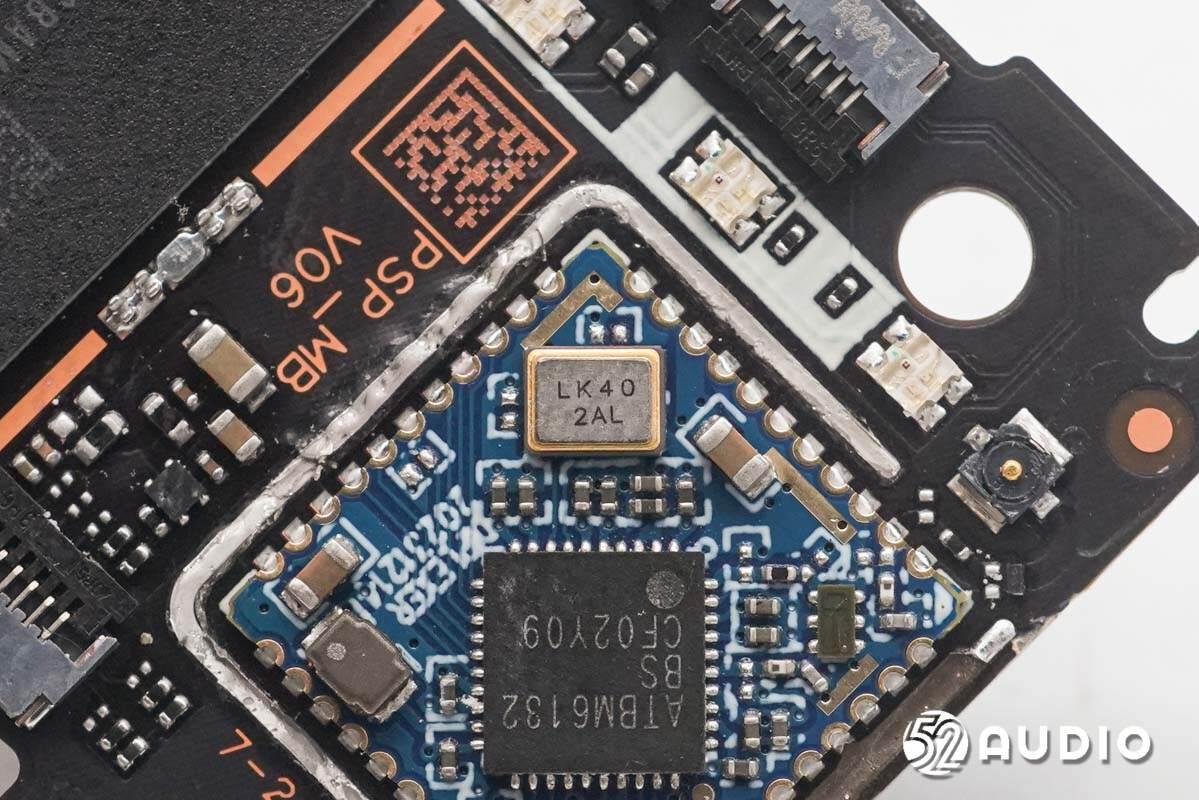

镭雕LK40的晶振特写。
两颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。
连接天线排线的ZIF连接器特写。

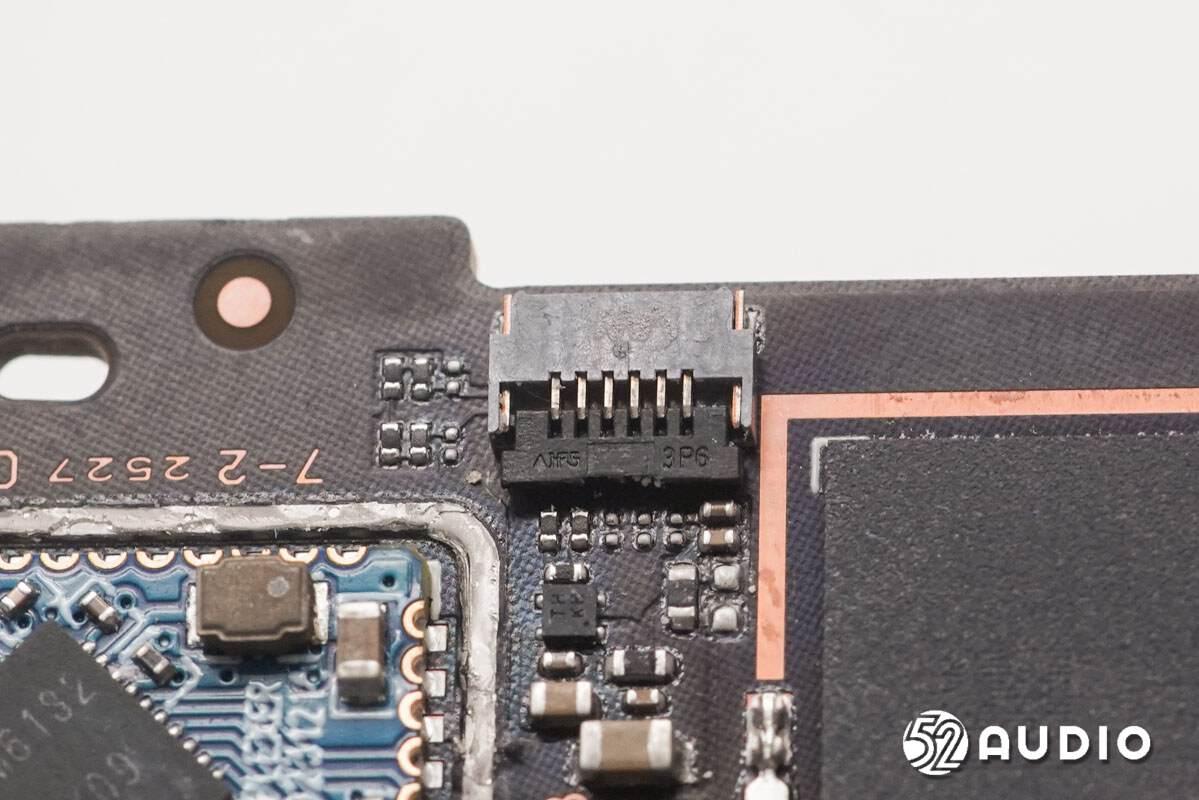

连接霍尔元件排线的ZIF连接器特写。

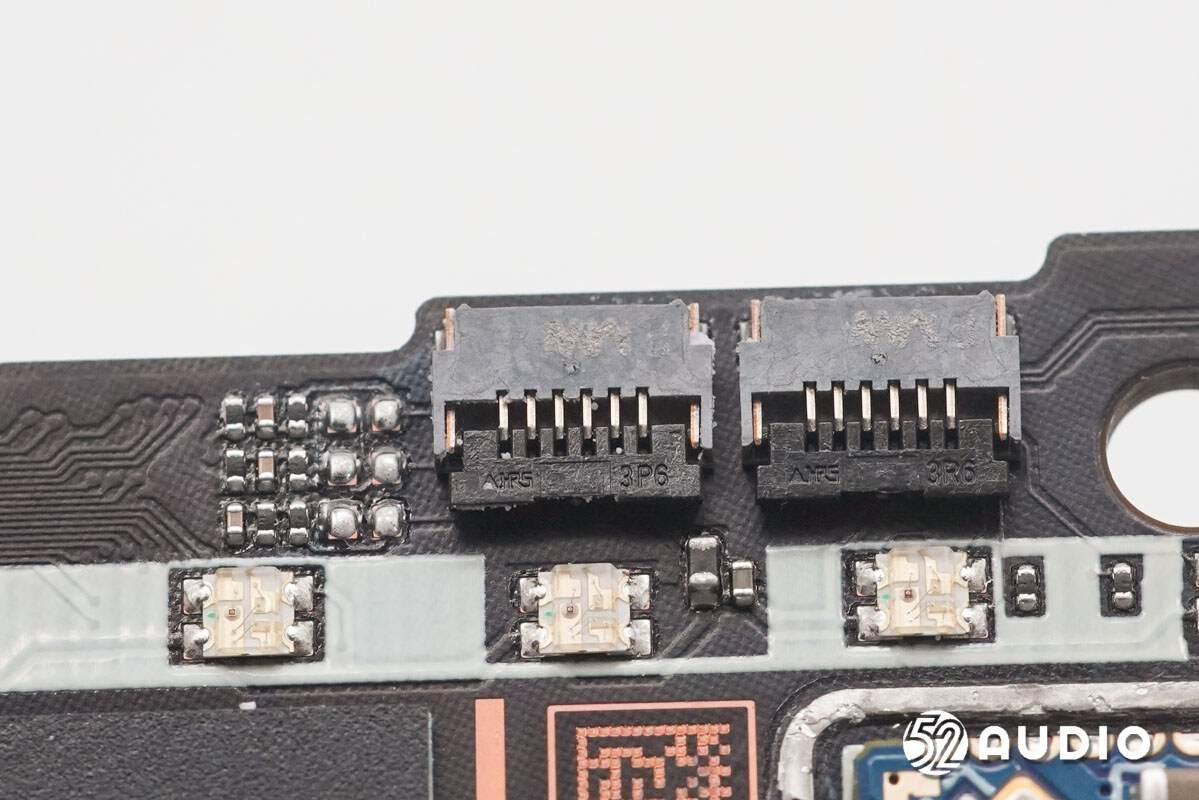

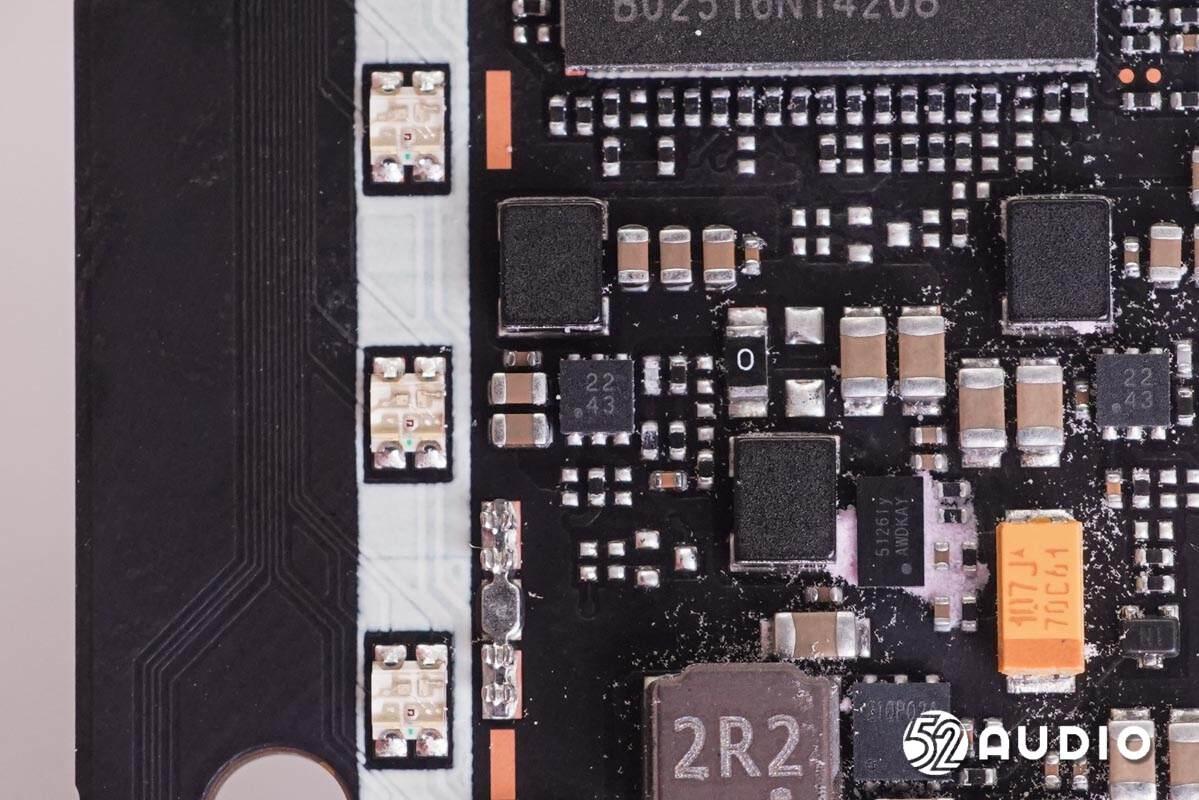

为条形指示灯提供光源的LED灯珠，总共搭载有12颗。
连接麦克风排线的ZIF连接器。
连接驱动马达导线的插座特写。

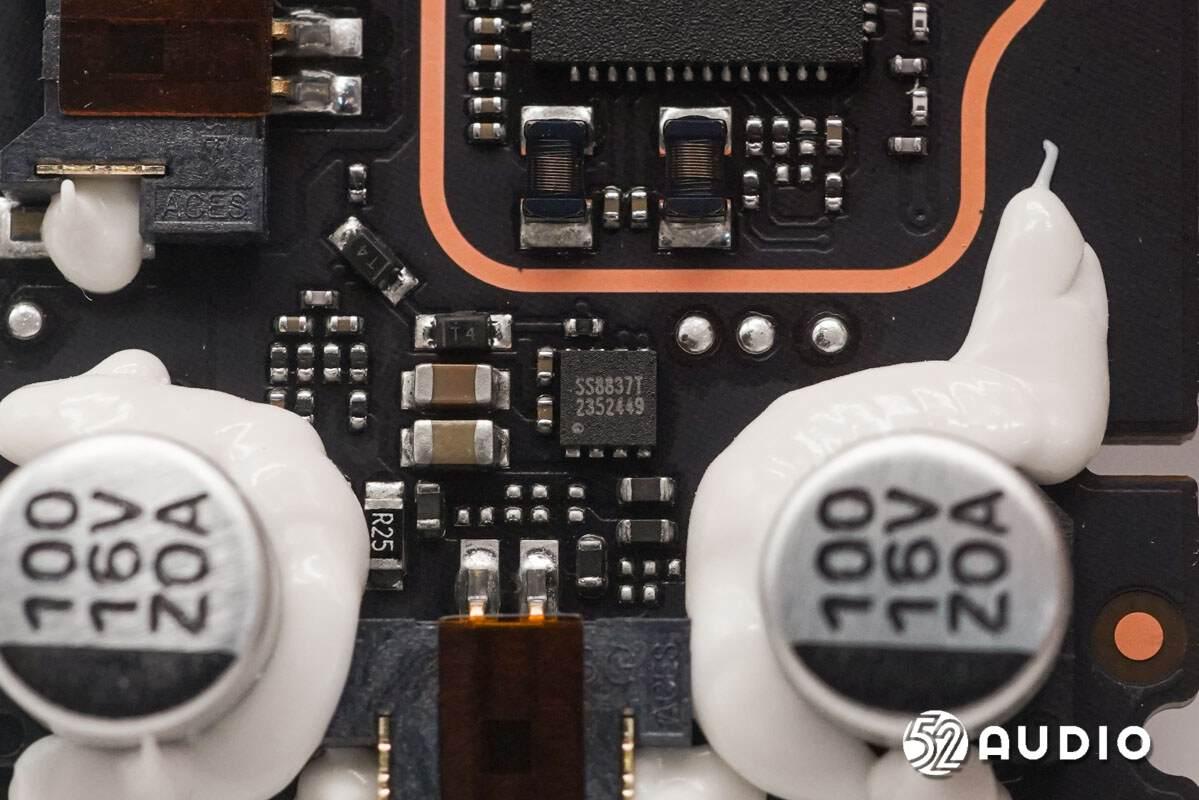

LEADPOWER率能SS8837T电机驱动，为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。

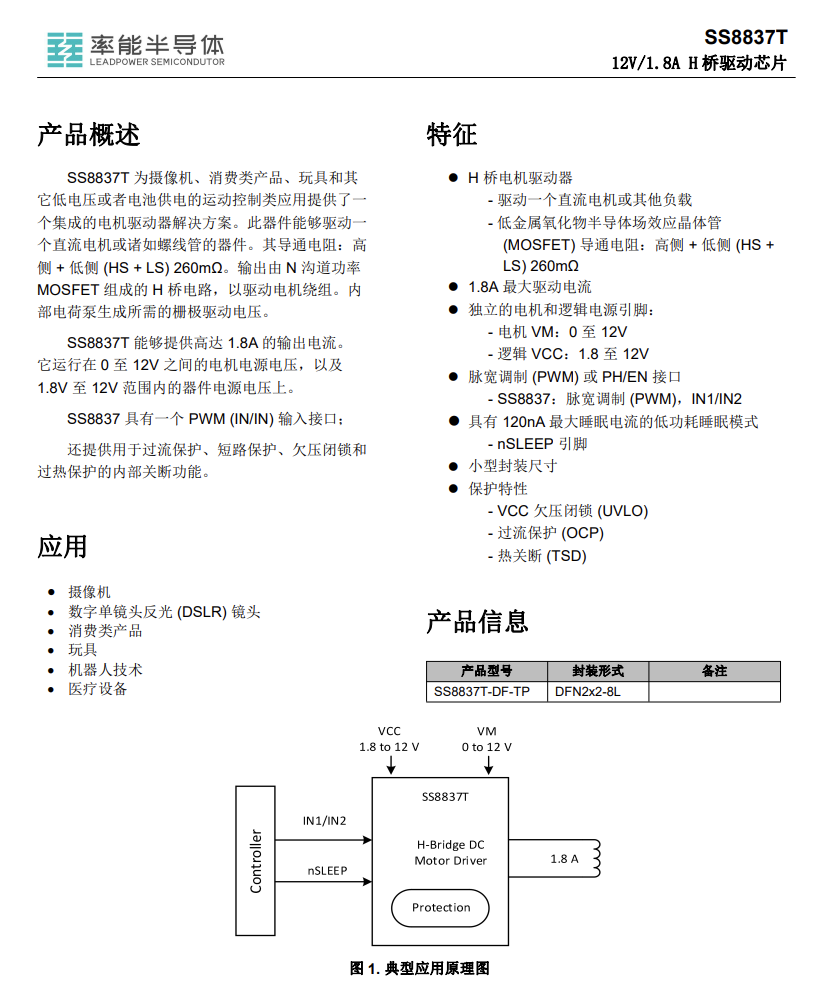

LEADPOWER率能SS8837T详细资料图。

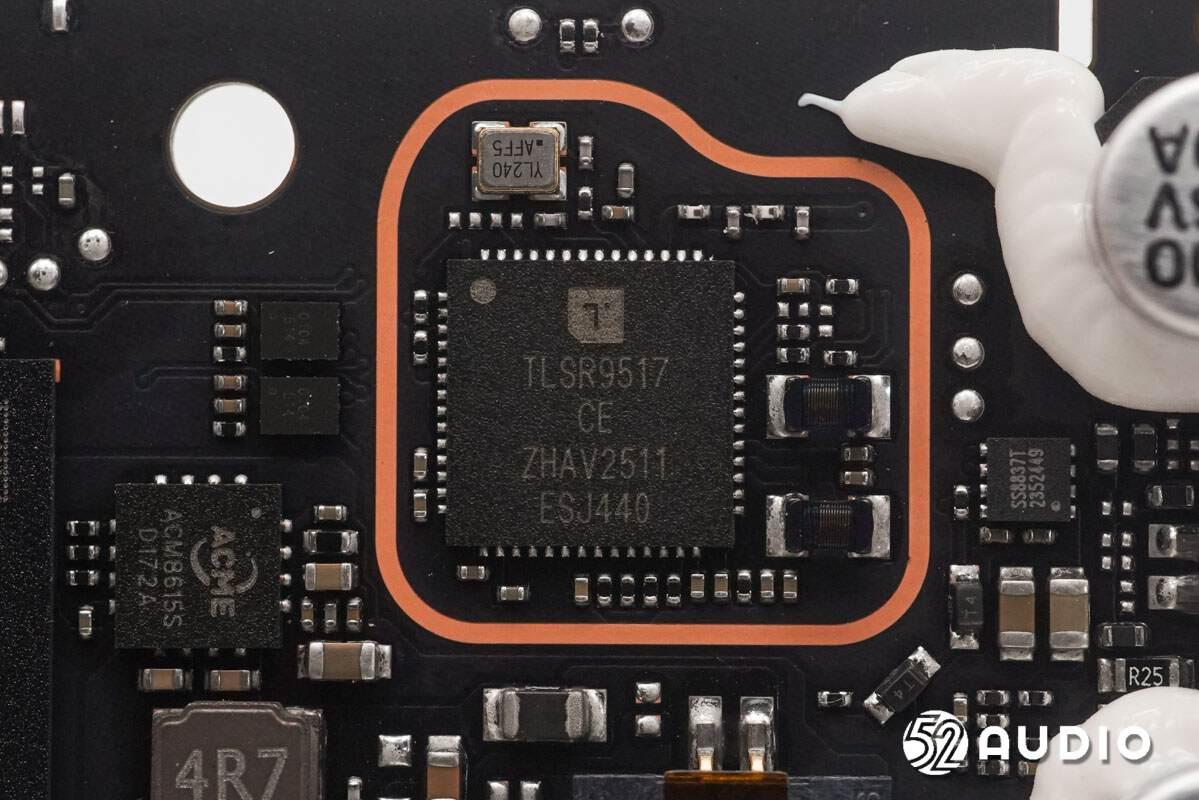

Telink泰凌微电子TLSR9517C多标准无线SoC。泰凌微电子TLSR9517系列支持标准和行业联盟规范，包括蓝牙5.3、基本数据速率（BR）、增强数据速率（EDR）、LE和蓝牙LE Mesh标准，将高质量无线音频设备所需的特性和功能结合到单个SoC中。
泰凌微电子TLSR9517系列集成了强大的32位RISC-V（RISC-FIVE）MCU、DSP、2.4GHZ ISM无线电、256KB SRAM、1MB闪存、立体声音频编解码器、AUX ADC、模拟和数字麦克风输入、PWM、灵活的IO接口以及高级音频应用所需的其他外围模块；还包括多级电源管理设计，允许超低功率运行，使其成为可穿戴和功率限制应用的理想选择。

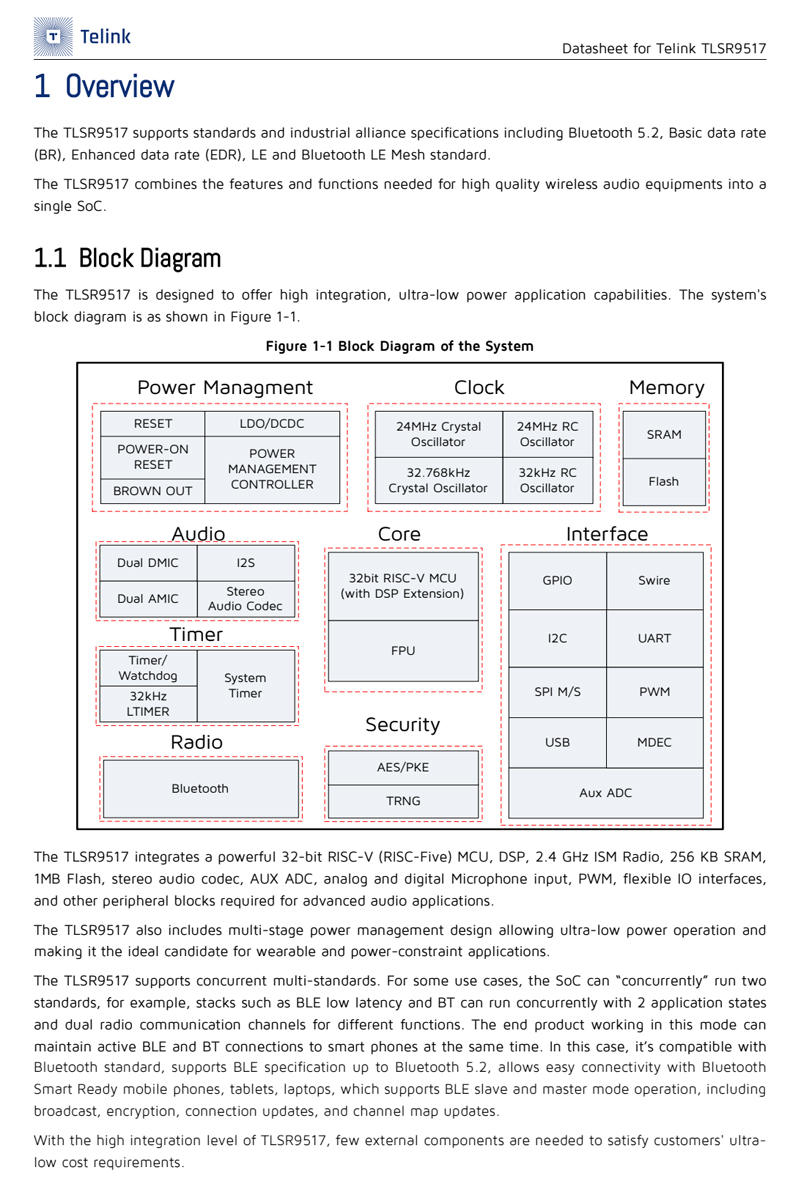

Telink泰凌微电子TLSR9517详细资料图。据我爱音频网拆解了解到，漫步者、MOMA猛玛、JBL、Soundcore声阔、Saramonic枫笛、SmallRig斯莫格、Razer雷蛇、小米、GOOVIS酷睿视等品牌旗下产品也采用了泰凌微电子无线SoC方案。
镭雕YL2240的晶振特写。左侧设置有两颗SDCL0603Q系列叠层陶瓷电感。

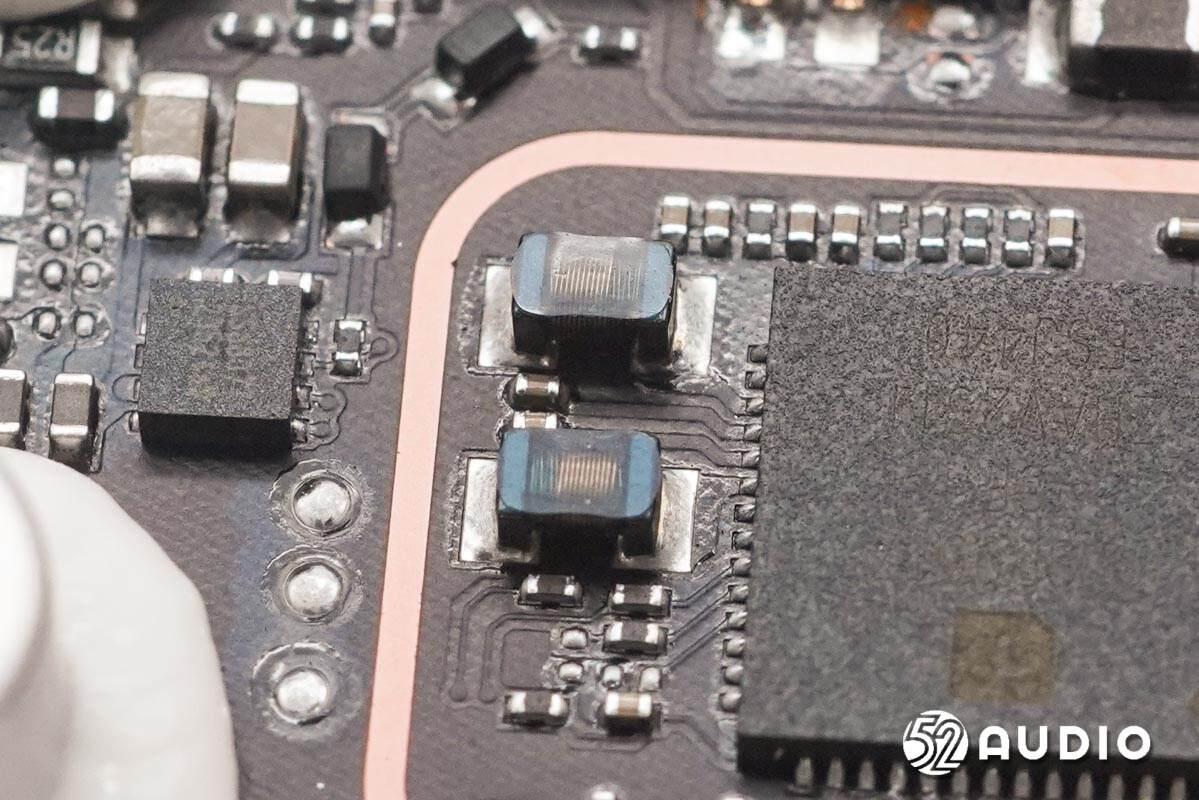

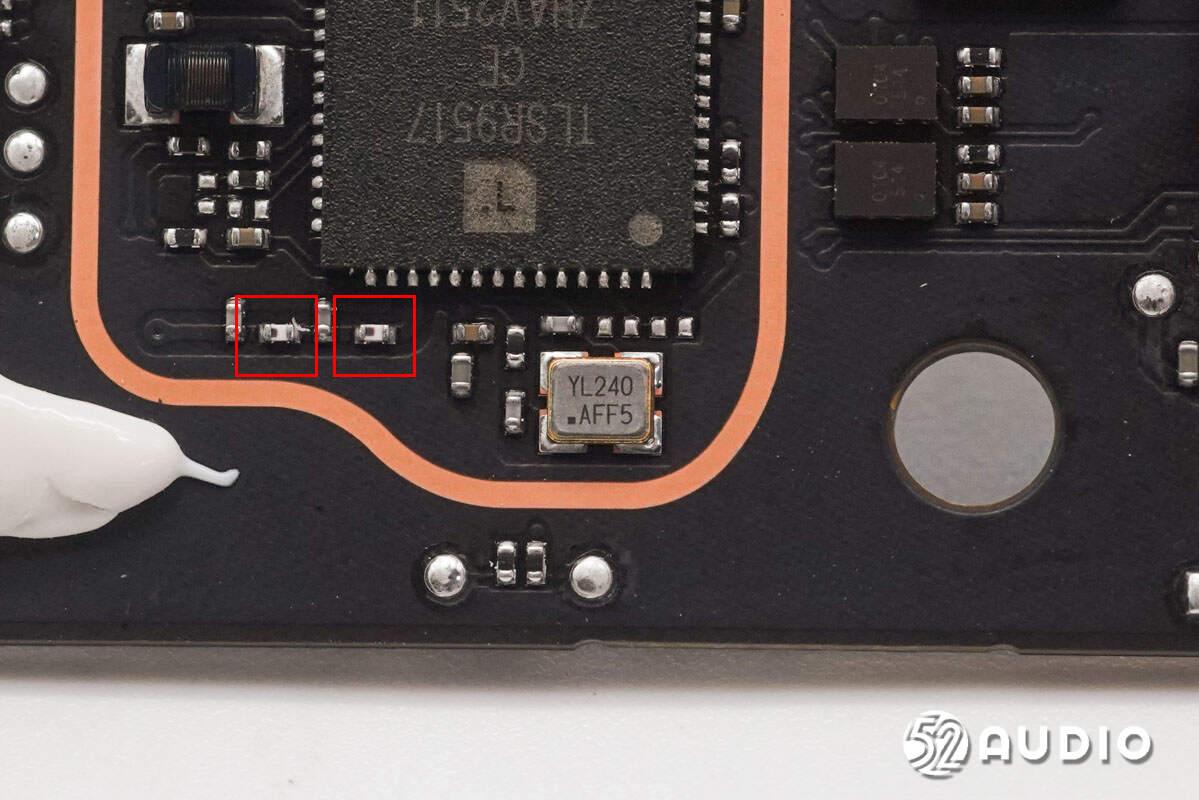

两颗精密绕线电感特写，为无线SoC内部电路供电。

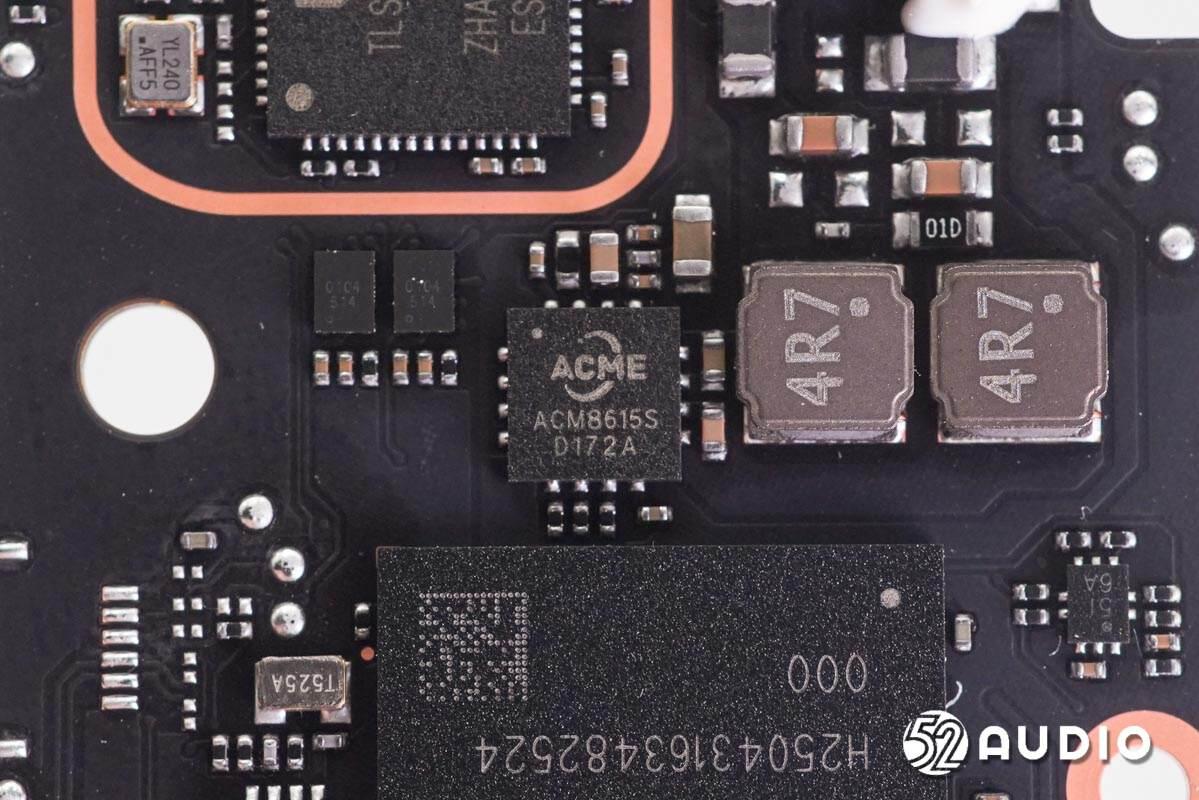

ACMESEMI至盛ACM8615S数字音频放大器，采用先进的Class D放大技术，结合内置数字信号处理器 (DSP)，提供卓越的音质、低功耗和广泛适用性。

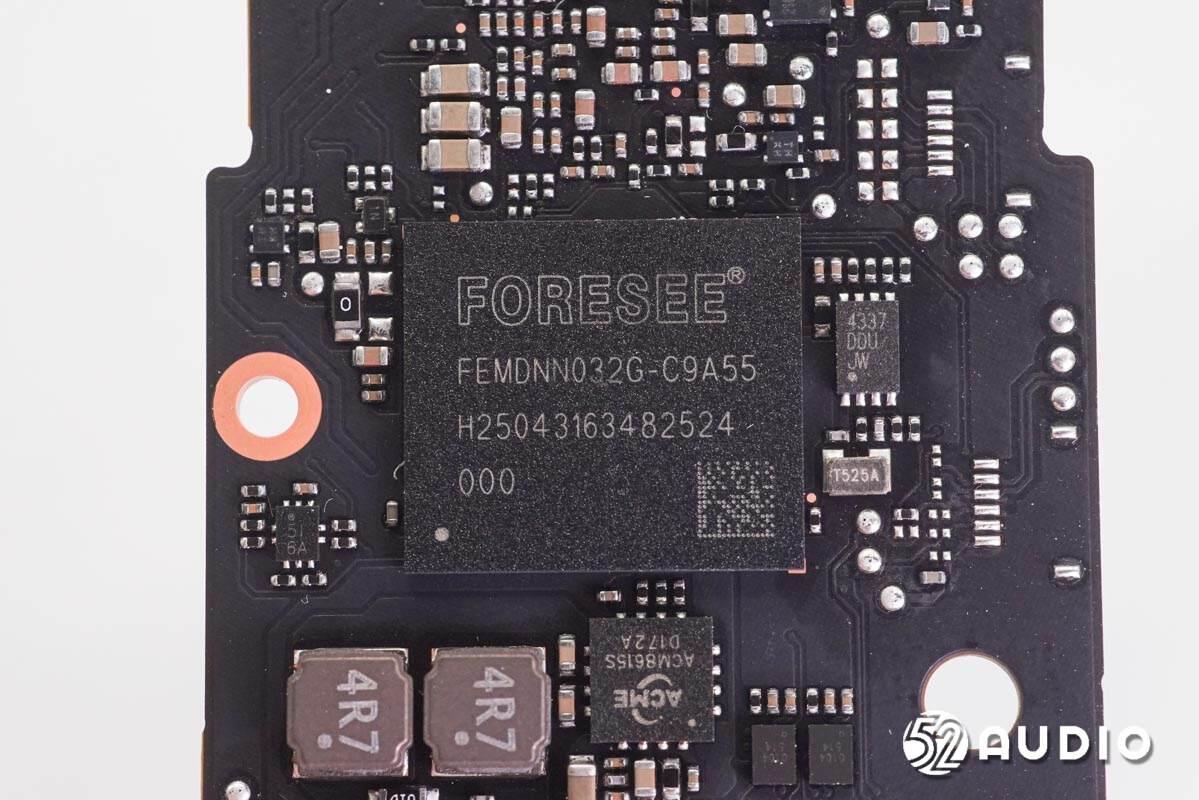

Longsys江波龙FEMDNN032G-C9A55 eMMC存储芯片，容量32GB。

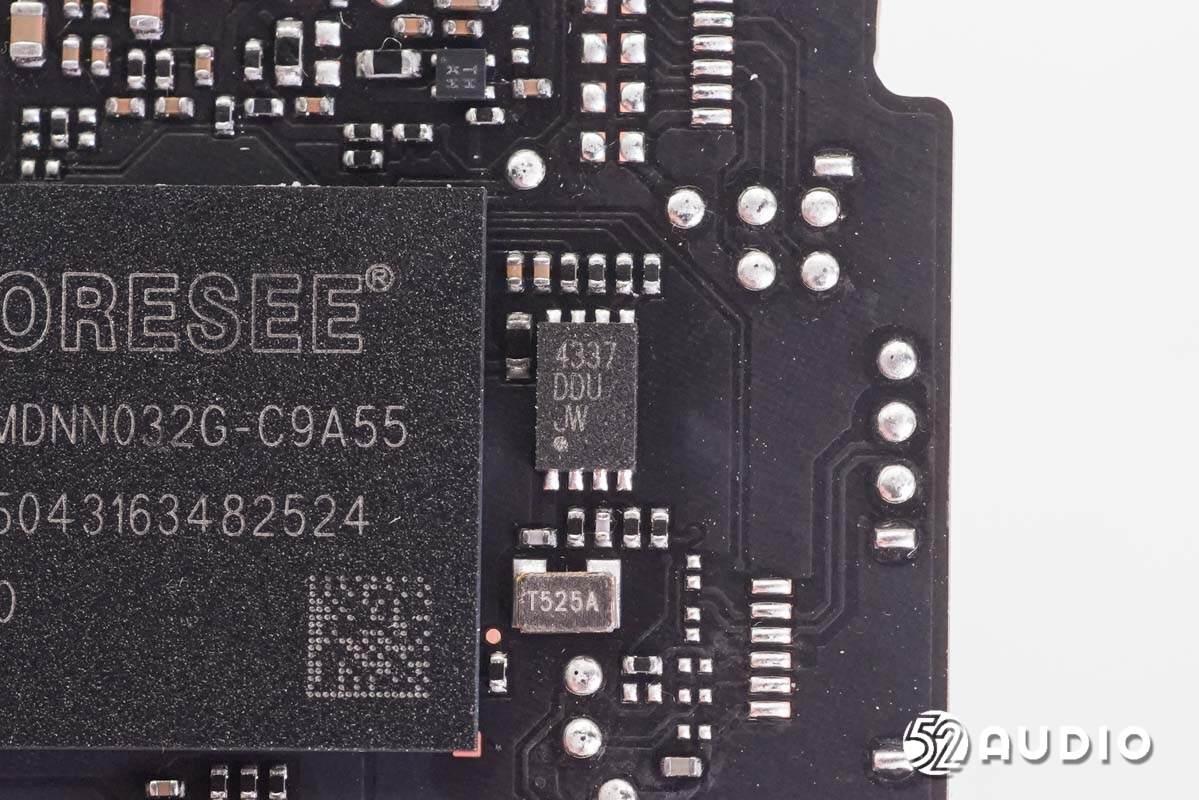

丝印4337的IC。

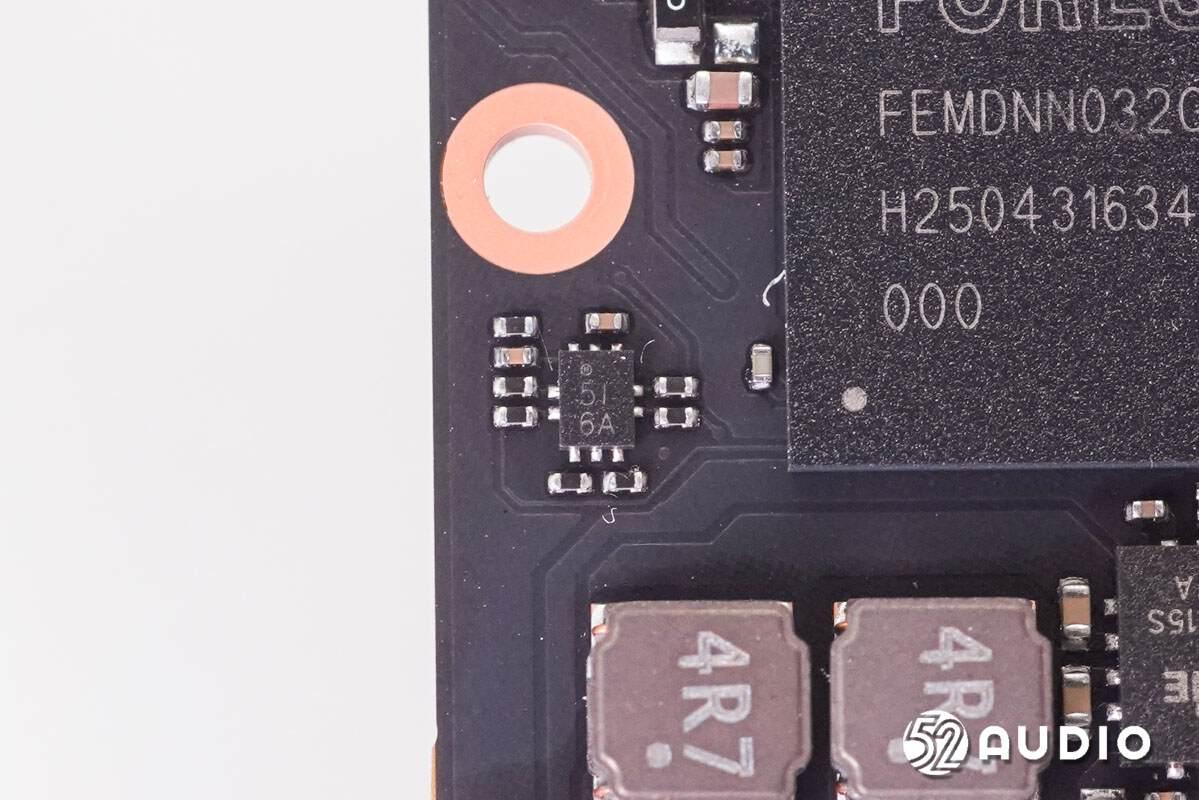

丝印51 6A的IC。
丝印210P02A的MOS管。

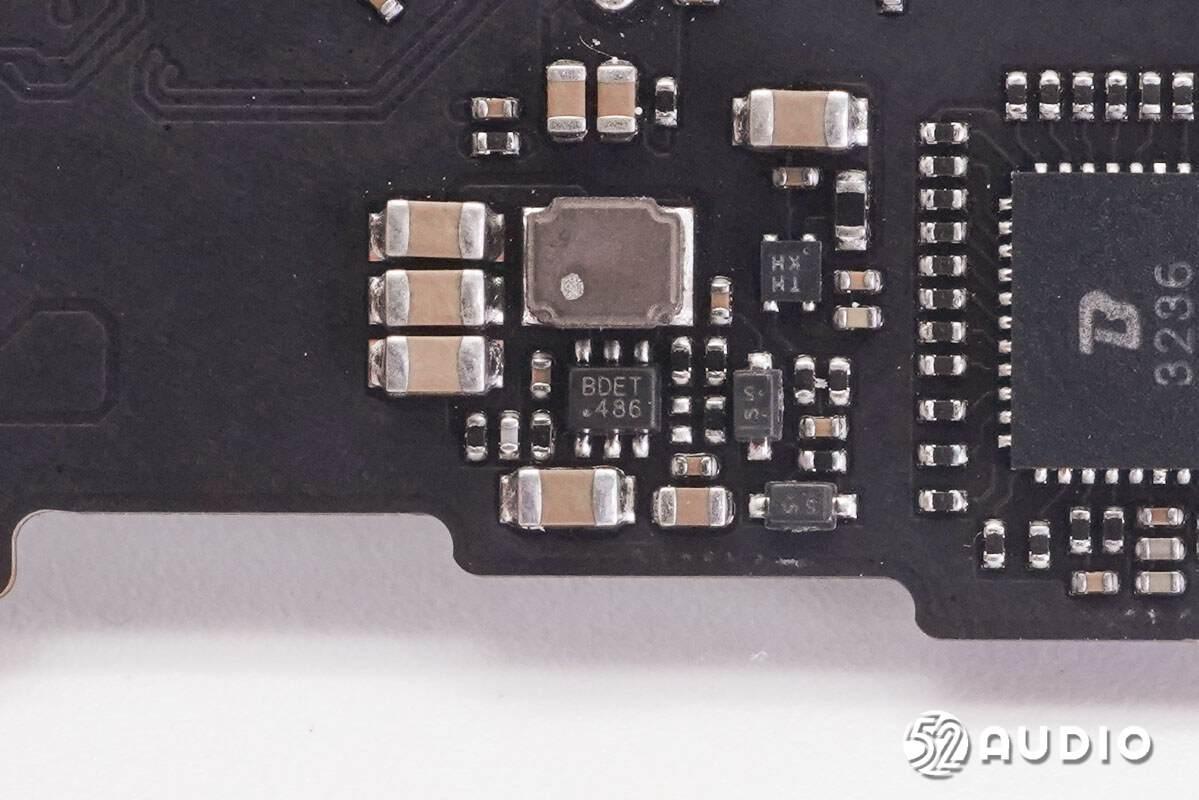

丝印BDET 486的IC。

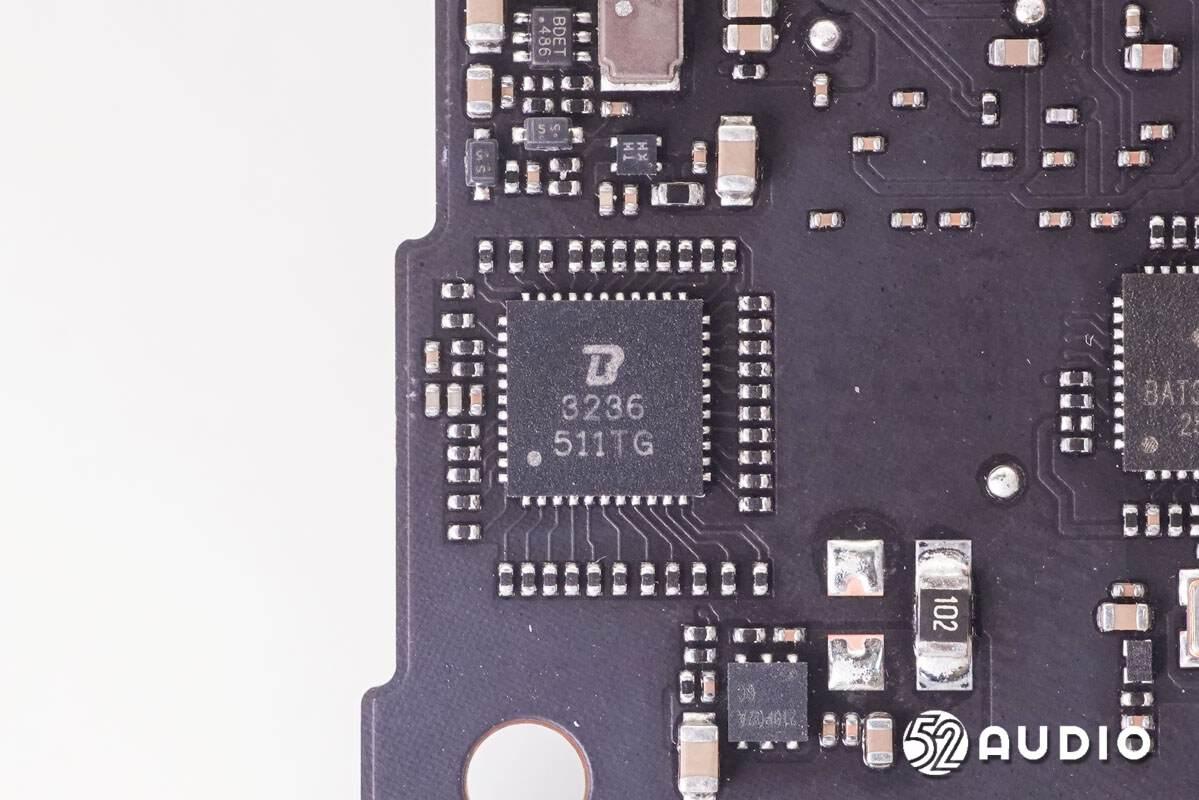

Broadchip广芯BCT3236是一款具有独立36个输出通道的LED驱动器，每个通道的输出电流可通过I2C接口编程实现256级。每个通道的输出电流可通过外部电阻设置为高达 38mA（最大值），并可独立缩放为 1、1/2、1/3 和 1/4。

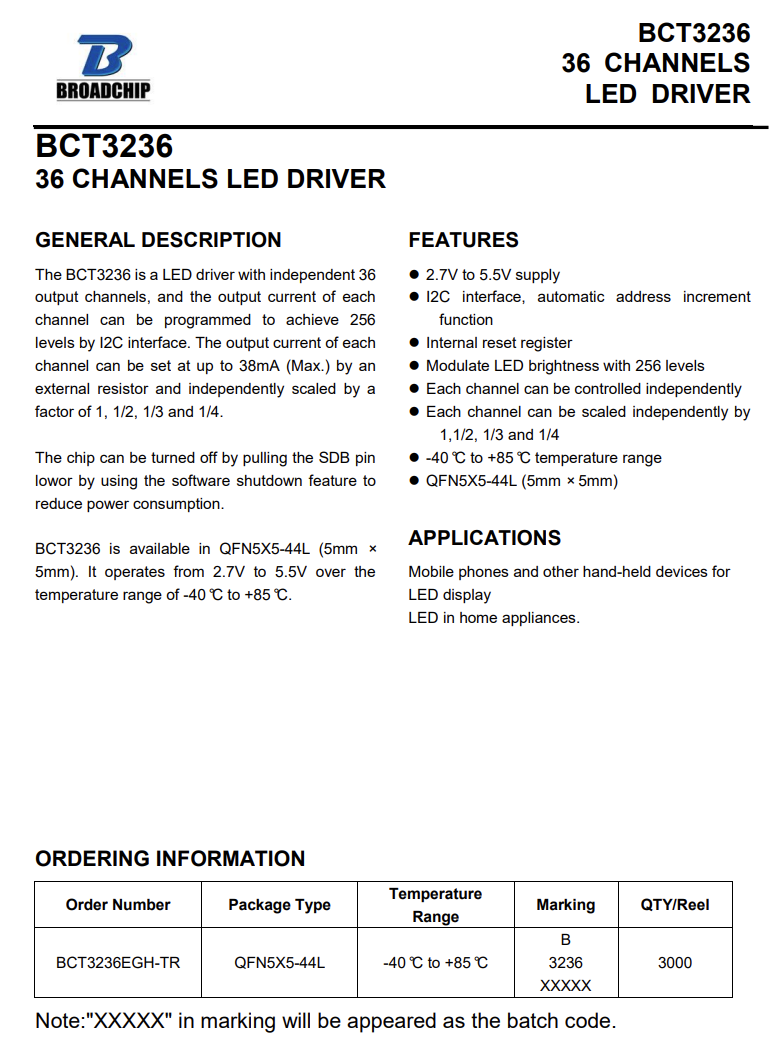

Broadchip广芯BCT3236详细资料图。

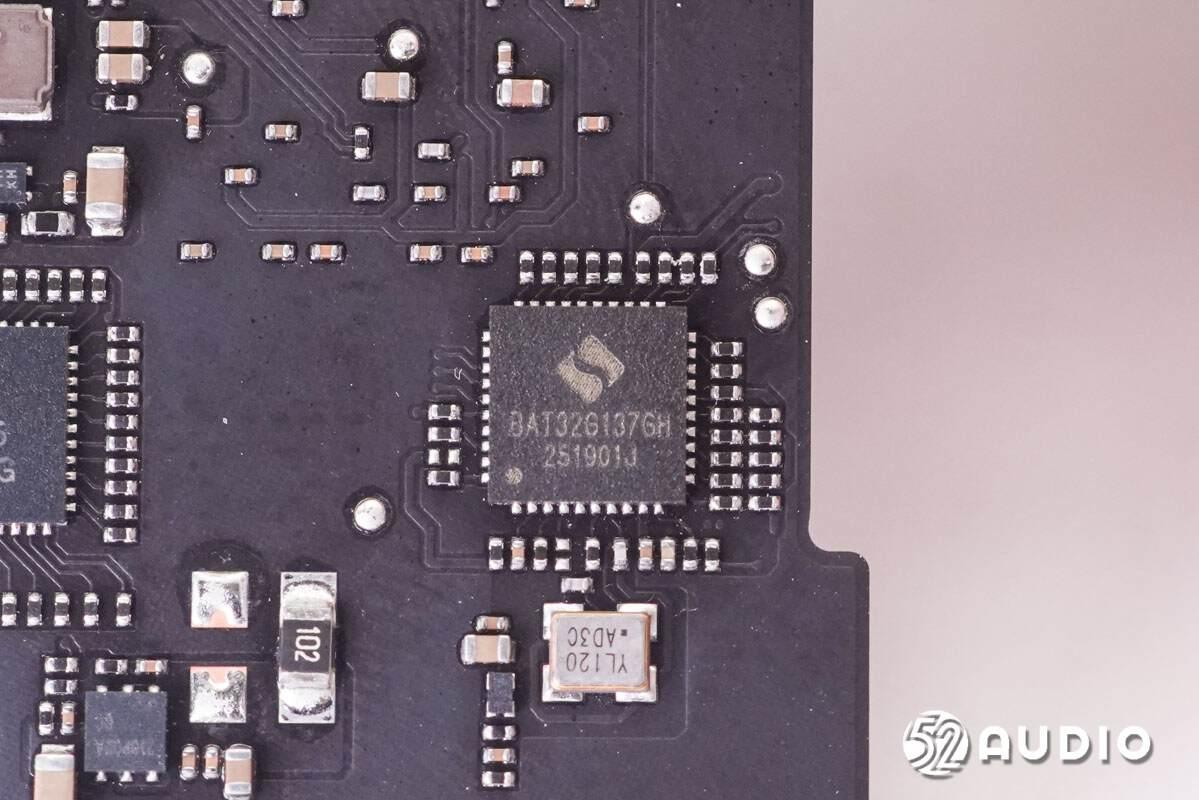

Cmsemicon中微BAT32G137GH微控制器。BAT32G137系列是基于ARM-Cortex M0+的超低功耗32位MCU，主频最高48MHz @2.0V-5.5V，集成128KB Flash，12KB SRAM，1.5KB Data Flash ，多达59个GPIO、ADC、PWM、PGA、比较器、 UART、 SPI、I2C以及温度传感器，支持多路DMA通道。

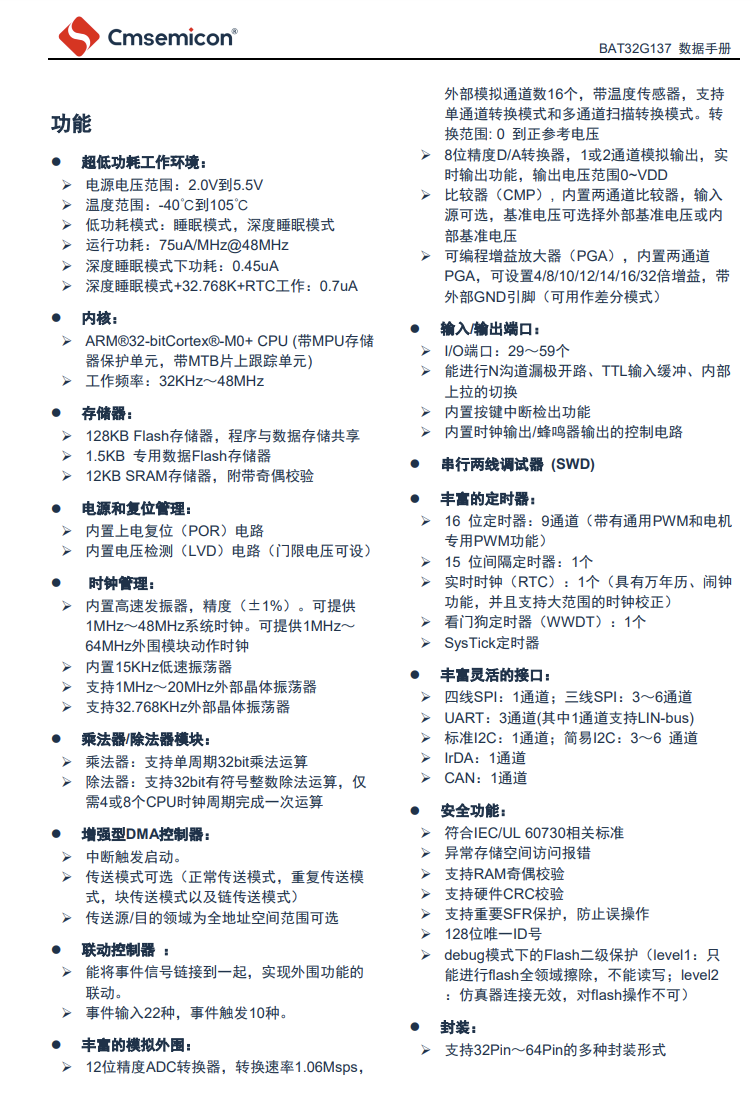

Cmsemicon中微BAT32G137GH详细资料图。
为MCU提供时钟的晶振特写。

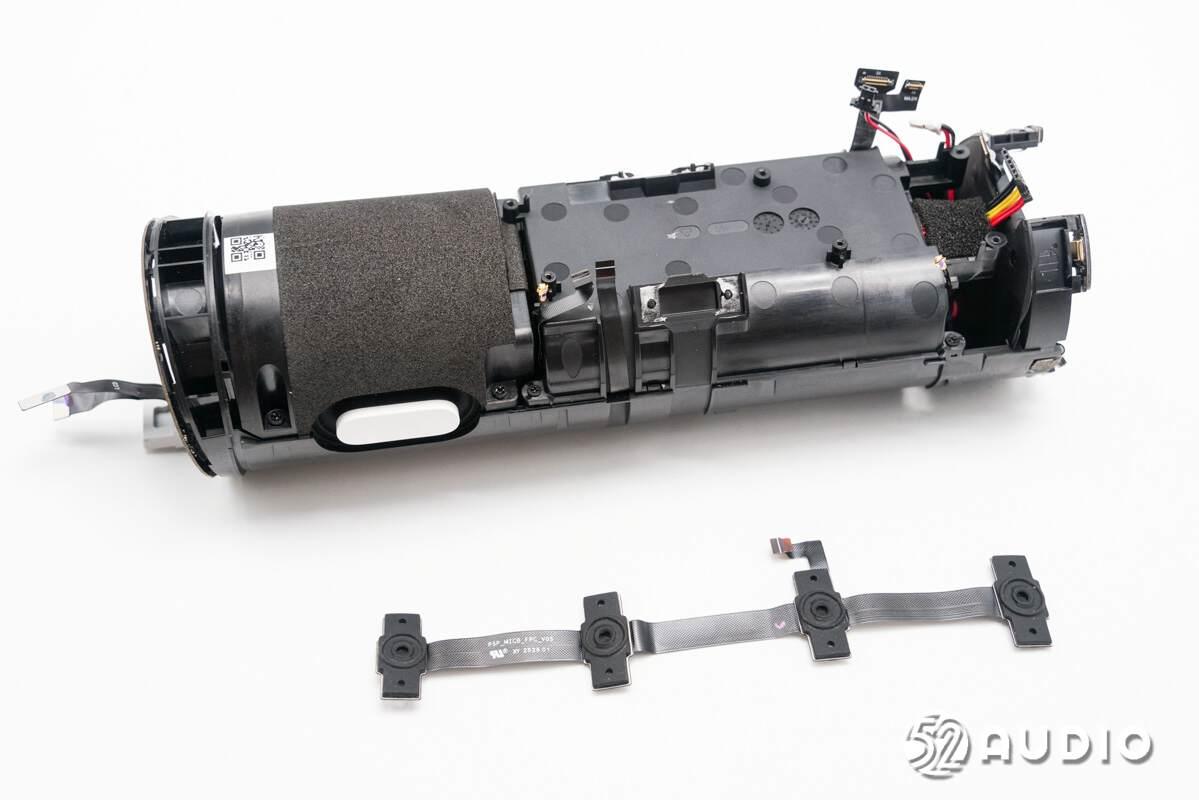

拆掉机身四周的麦克风排线。

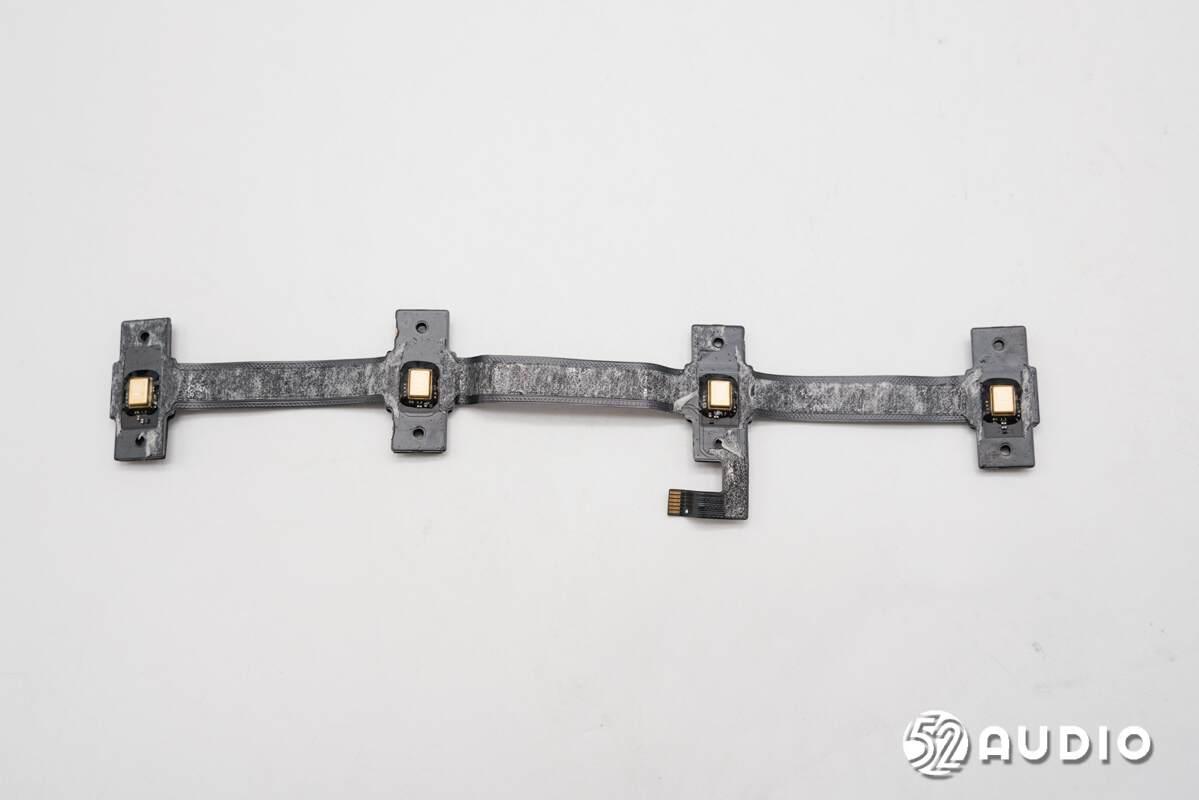

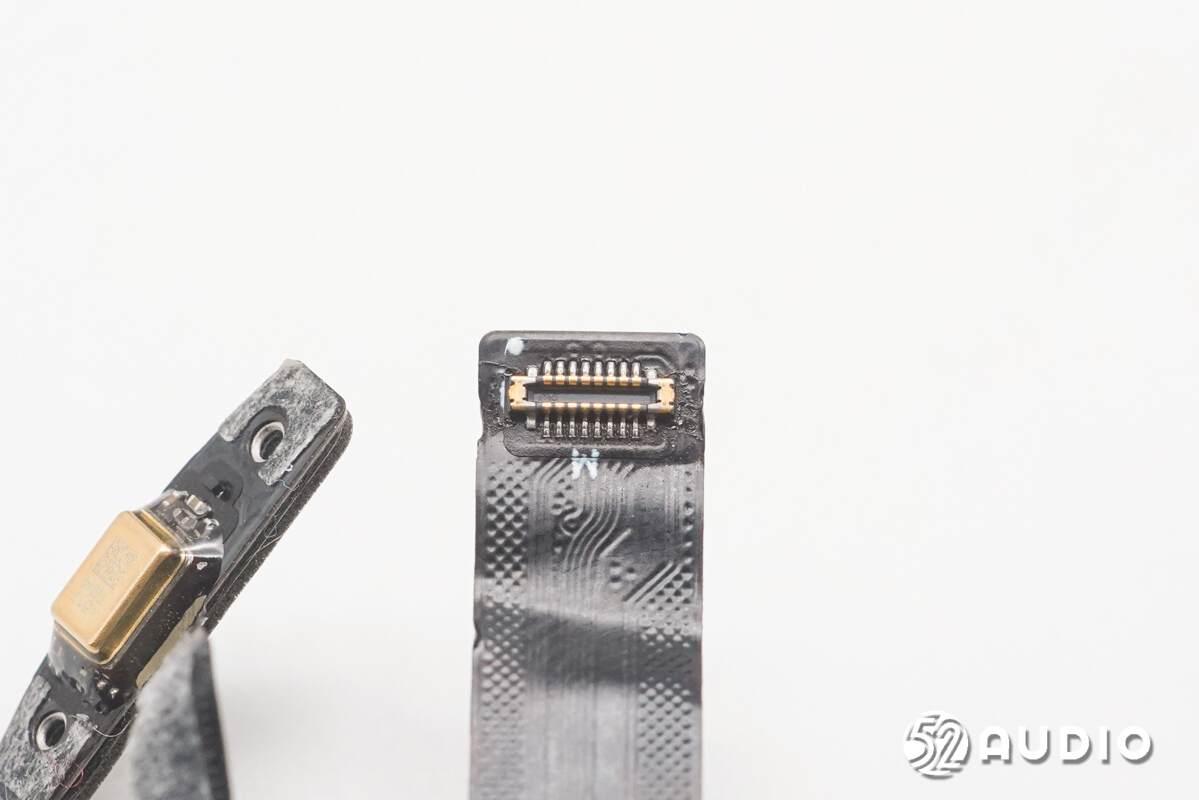

机身四周的麦克风排线电路一览，设置有4个相同规格的MEMS麦克风拾音。

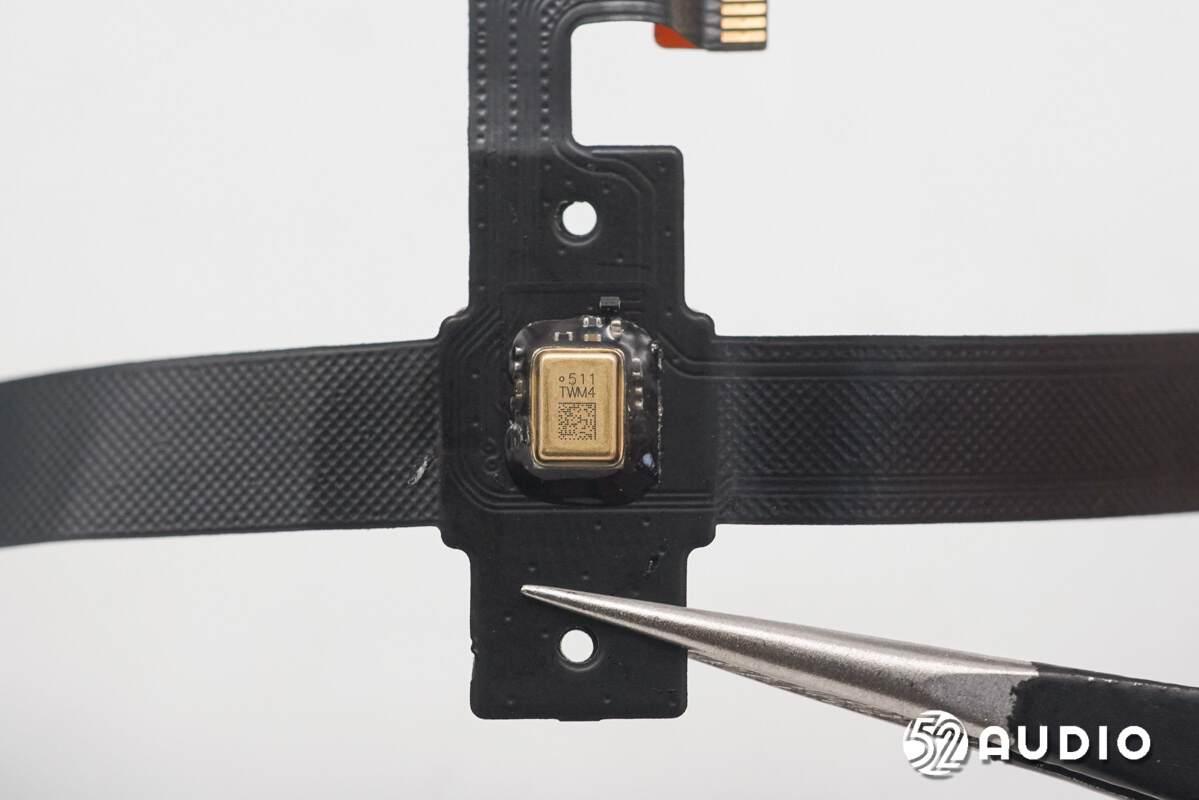

镭雕511 TWM4的MEMS麦克风特写，用于会议录音。

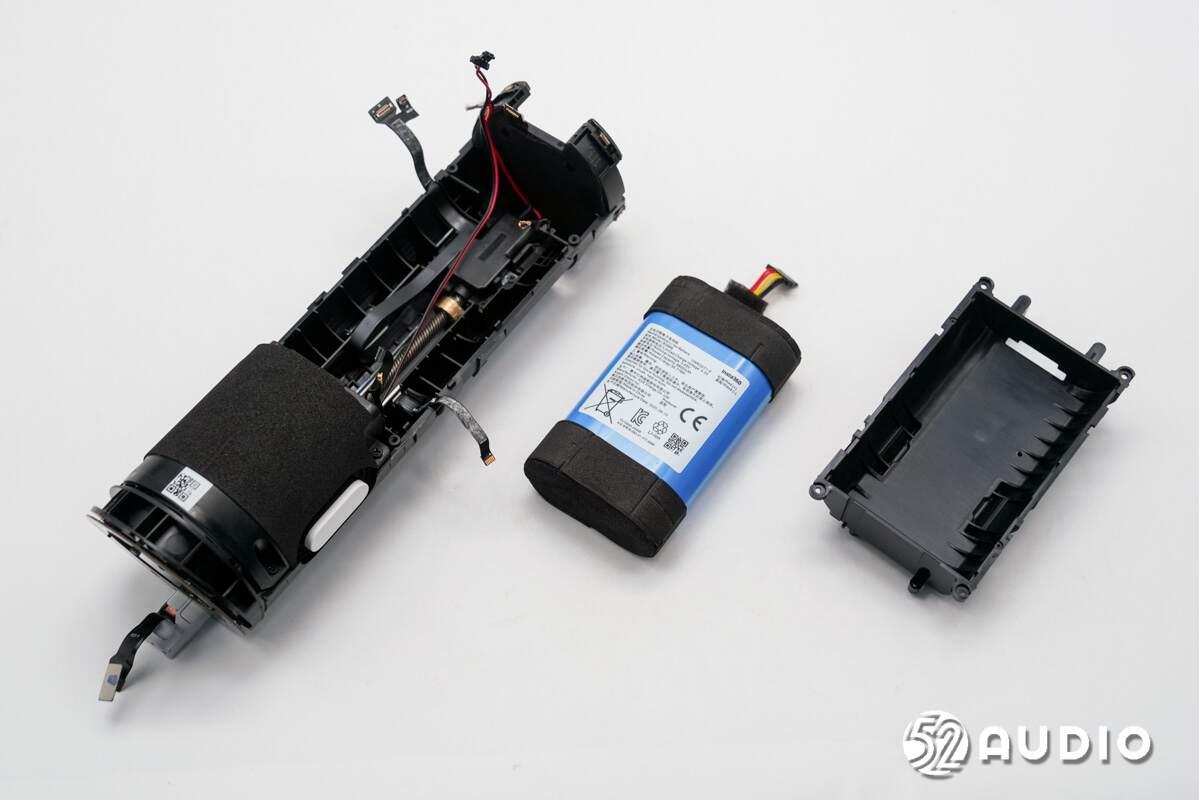

打开盖板，取出电池单元。

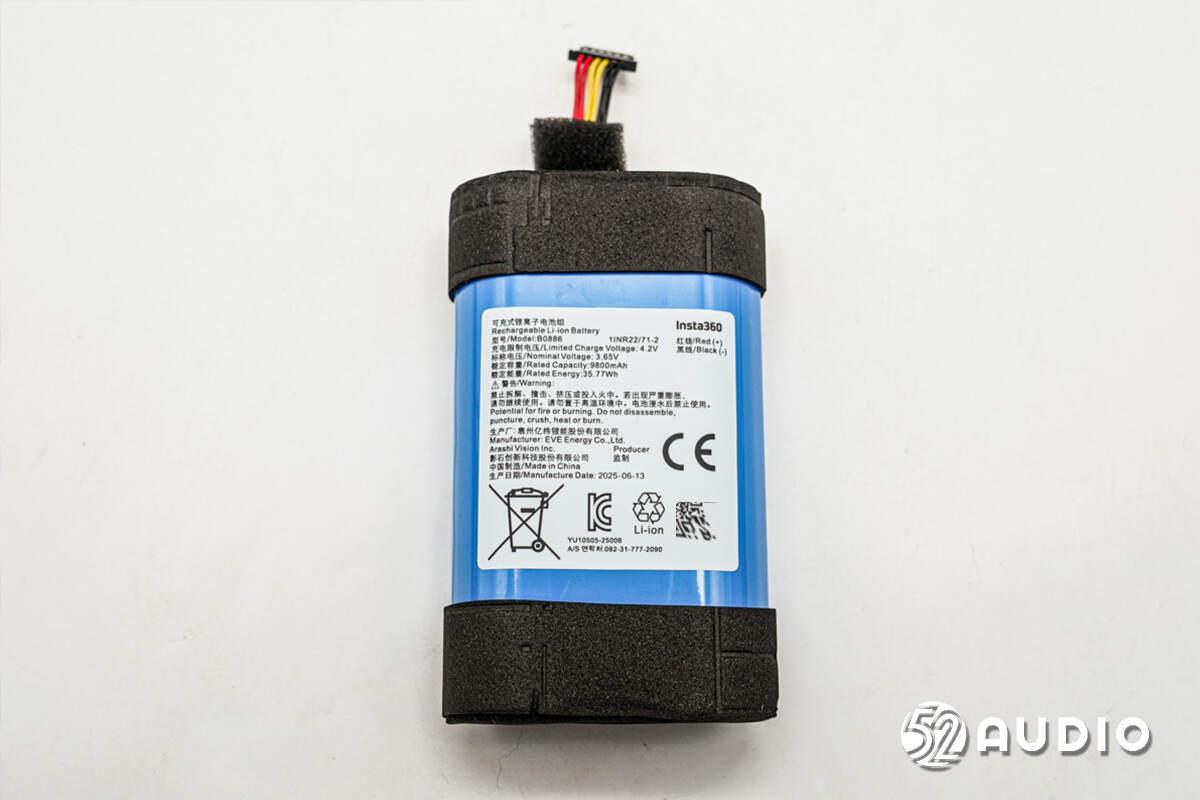

录音麦克风内置电池标签上信息，可充式锂离子电池，型号：B0886，充电限制电压：4.2V，标称电压：3.65V，额定容量：9800mAh，额定能量：35.77Wh，生产厂：惠州亿纬锂能股份有限公司，影石创新科技股份有限公司 监制。
取掉扬声器的音腔结构。音腔四周通过海绵垫包裹，防止震动产生杂音。

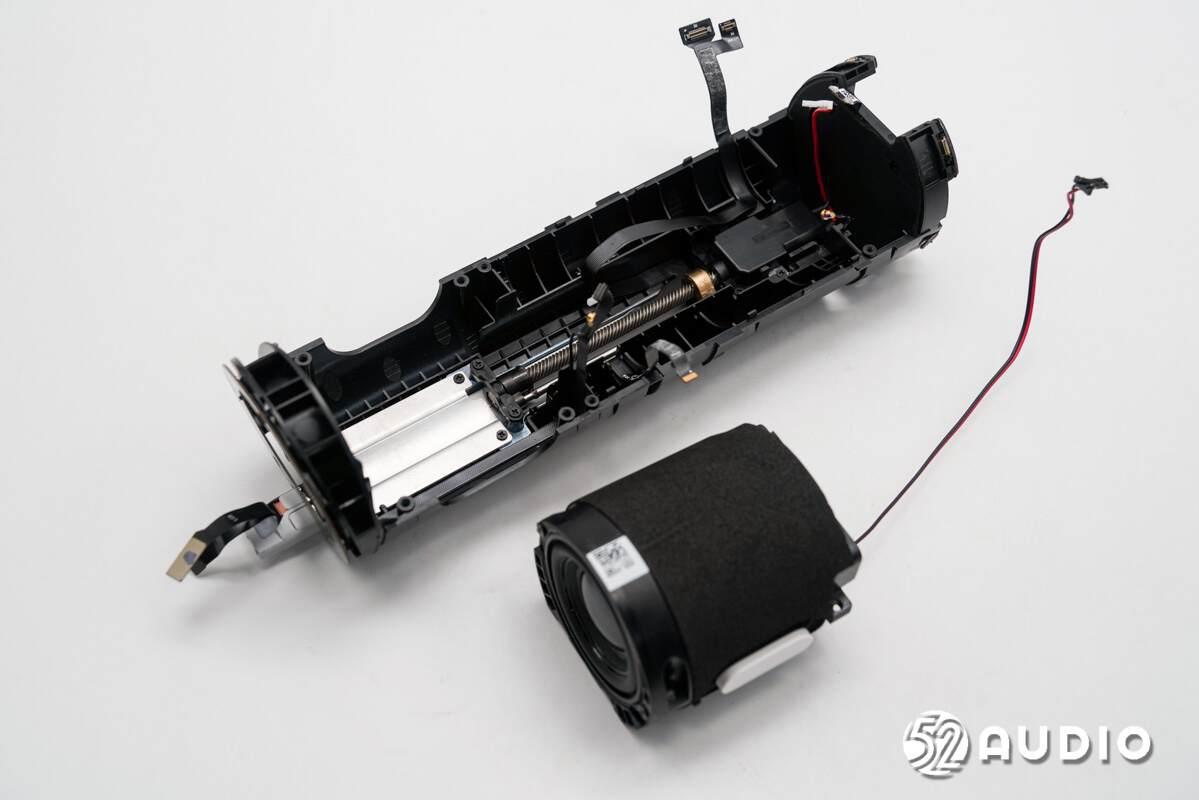

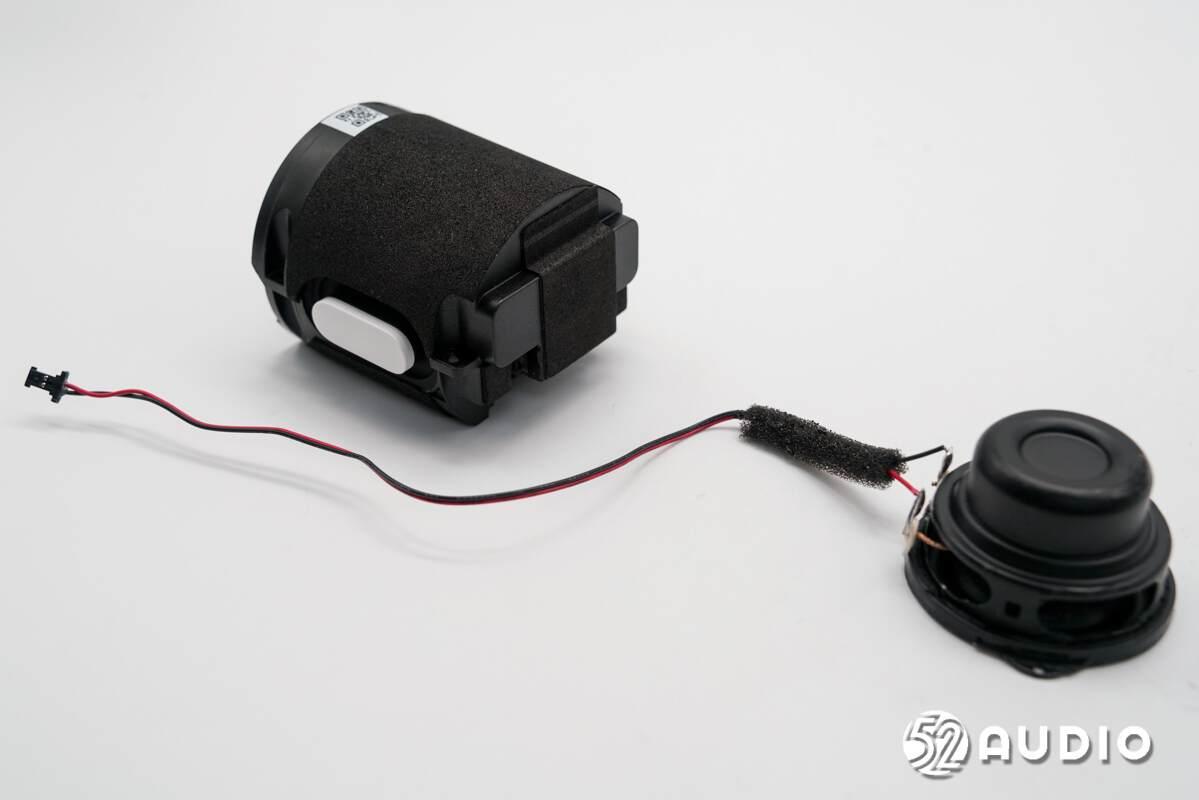

取出扬声器单元。

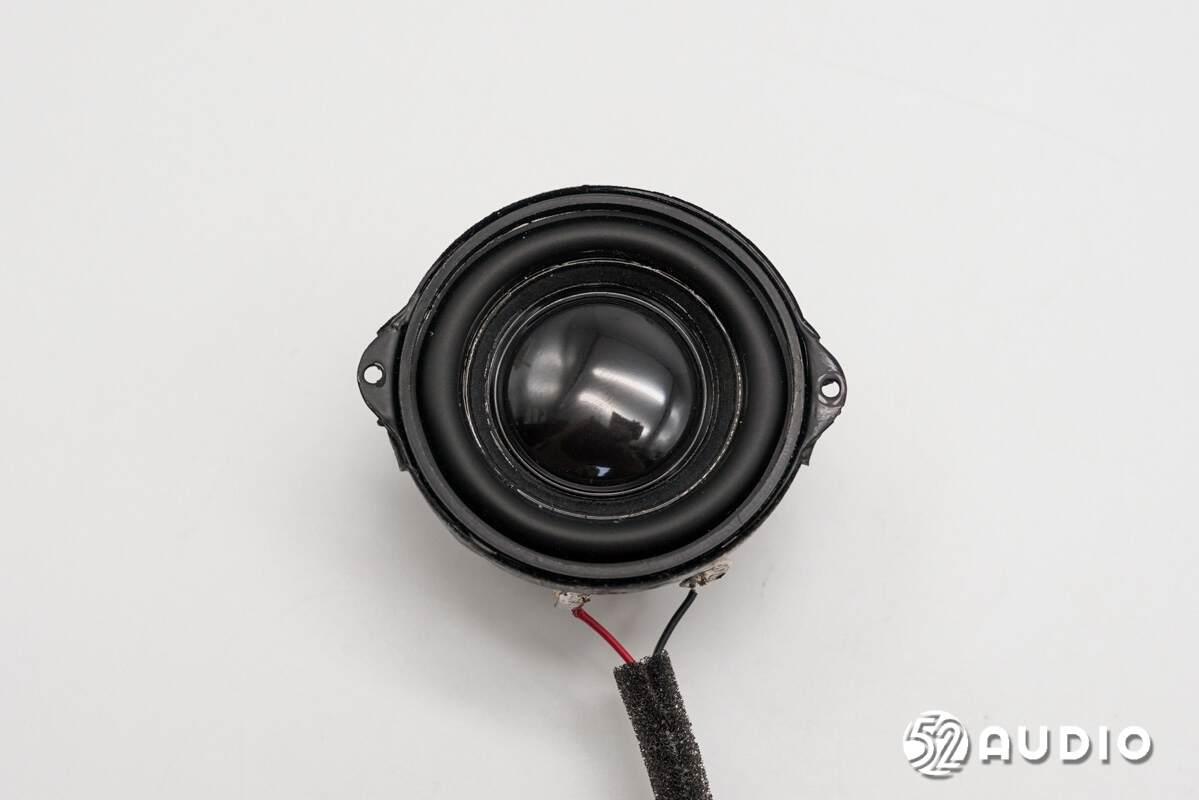

录音麦克风内置扬声器正面振膜特写。

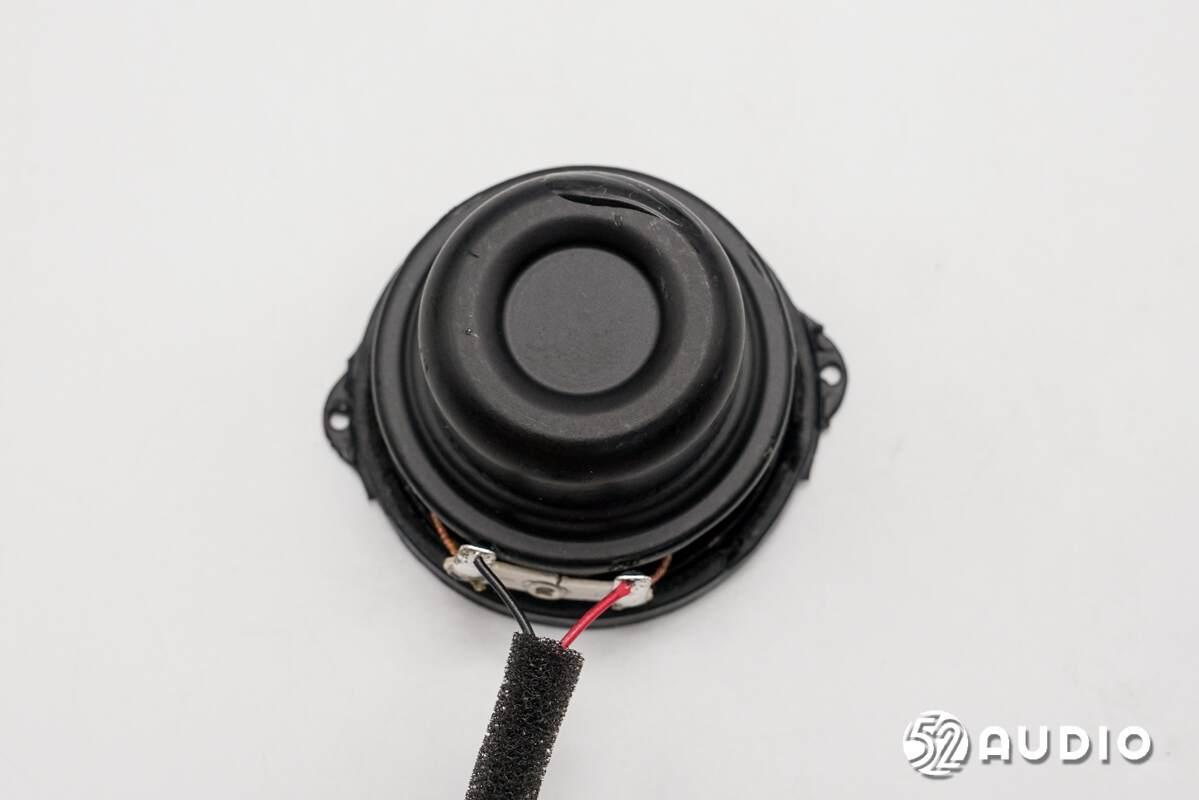

扬声器背面特写。

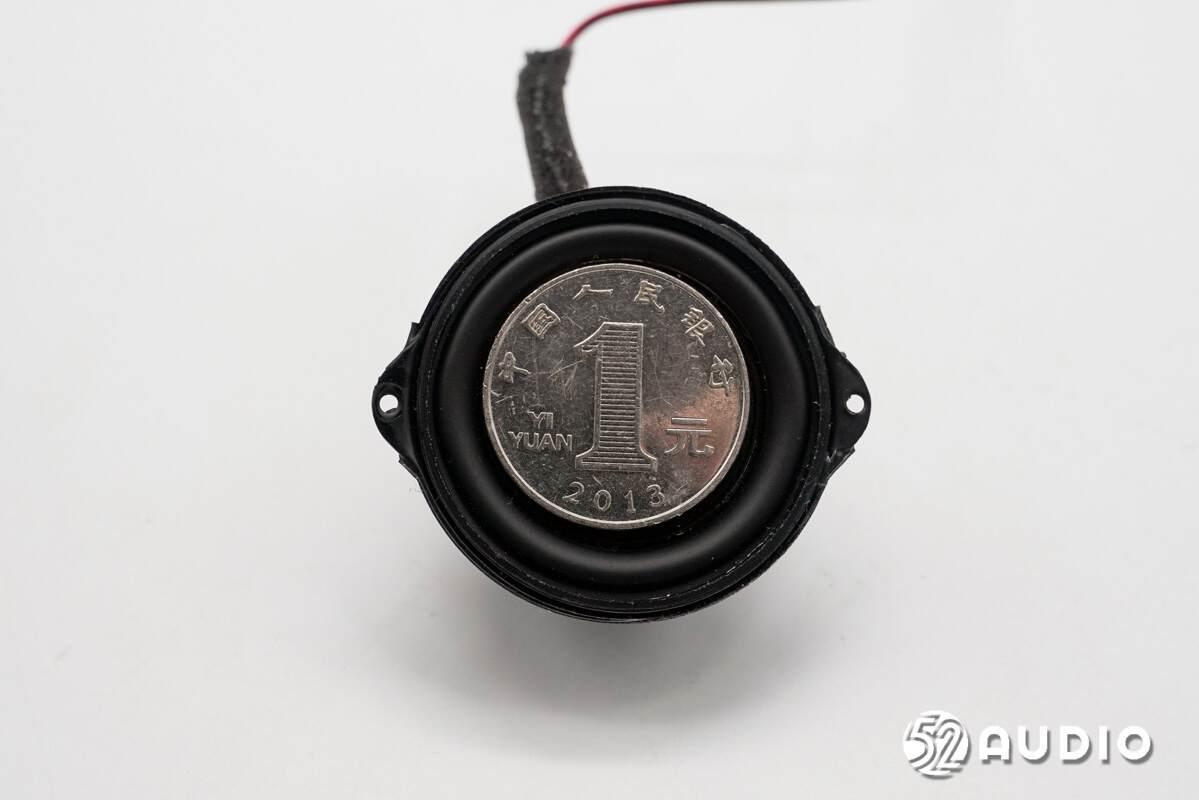

扬声器与一元硬币大小对比。

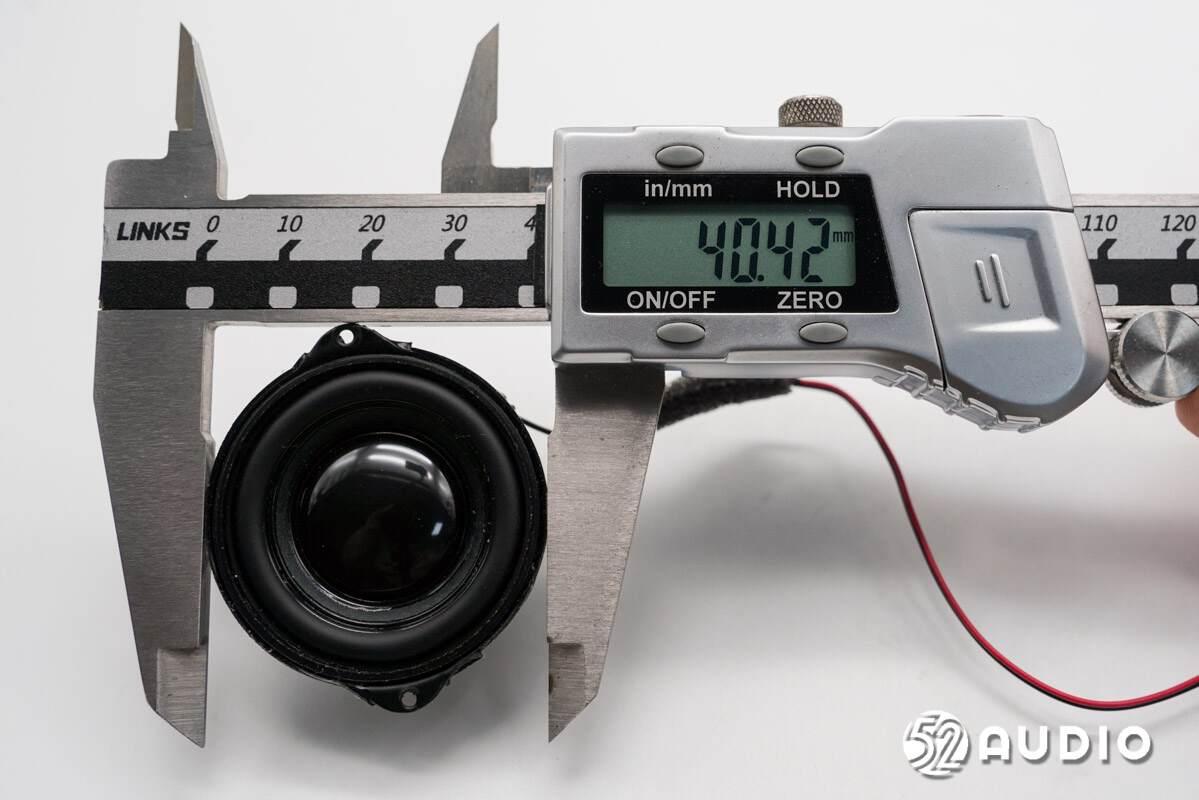

经我爱音频网实测，扬声器直径约为40mm。
拆掉腔体内部的滑轨结构。

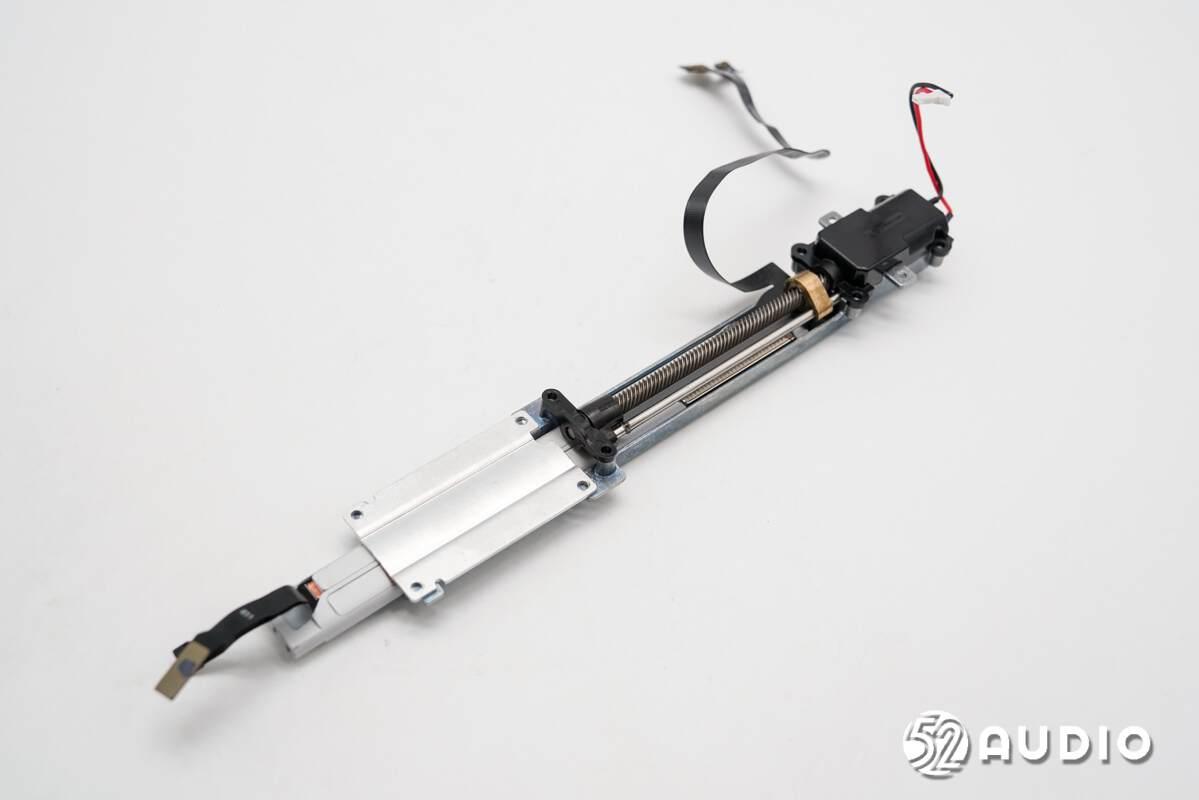

主体上下浮动的滑轨特写，通过马达驱动，内部走线，连接主板和副板。

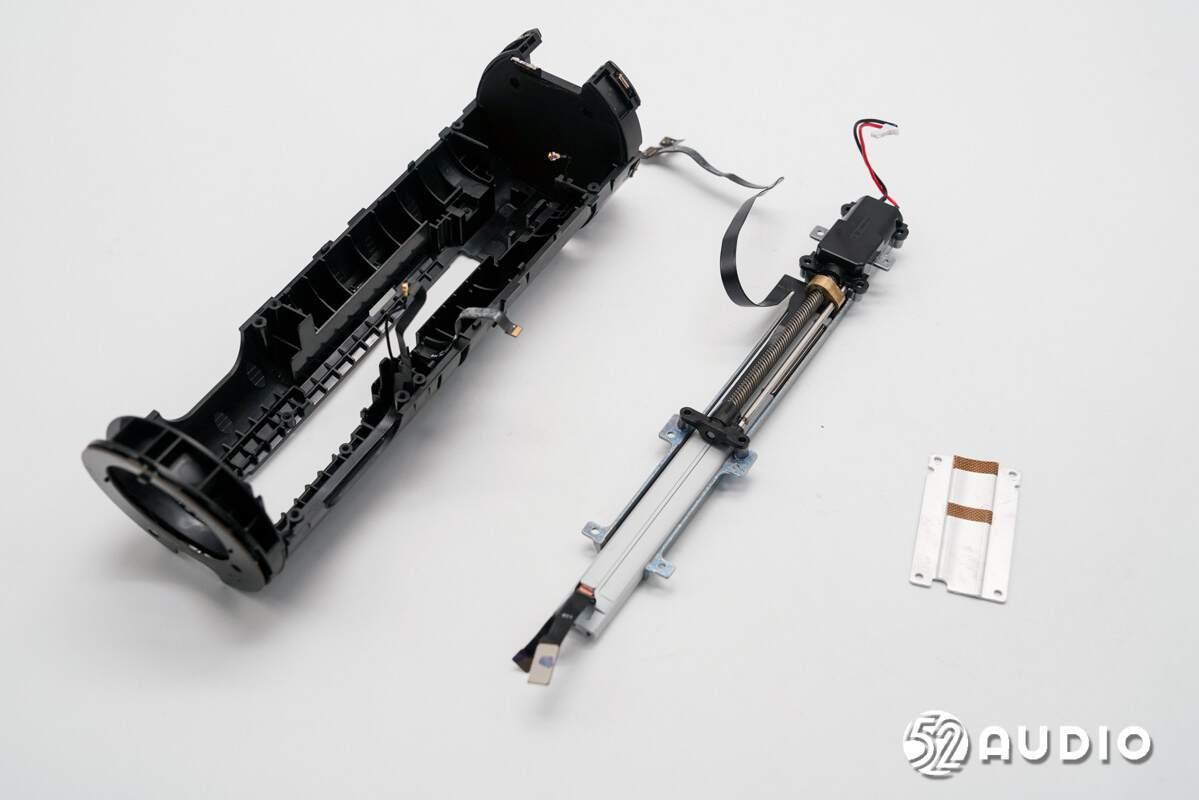

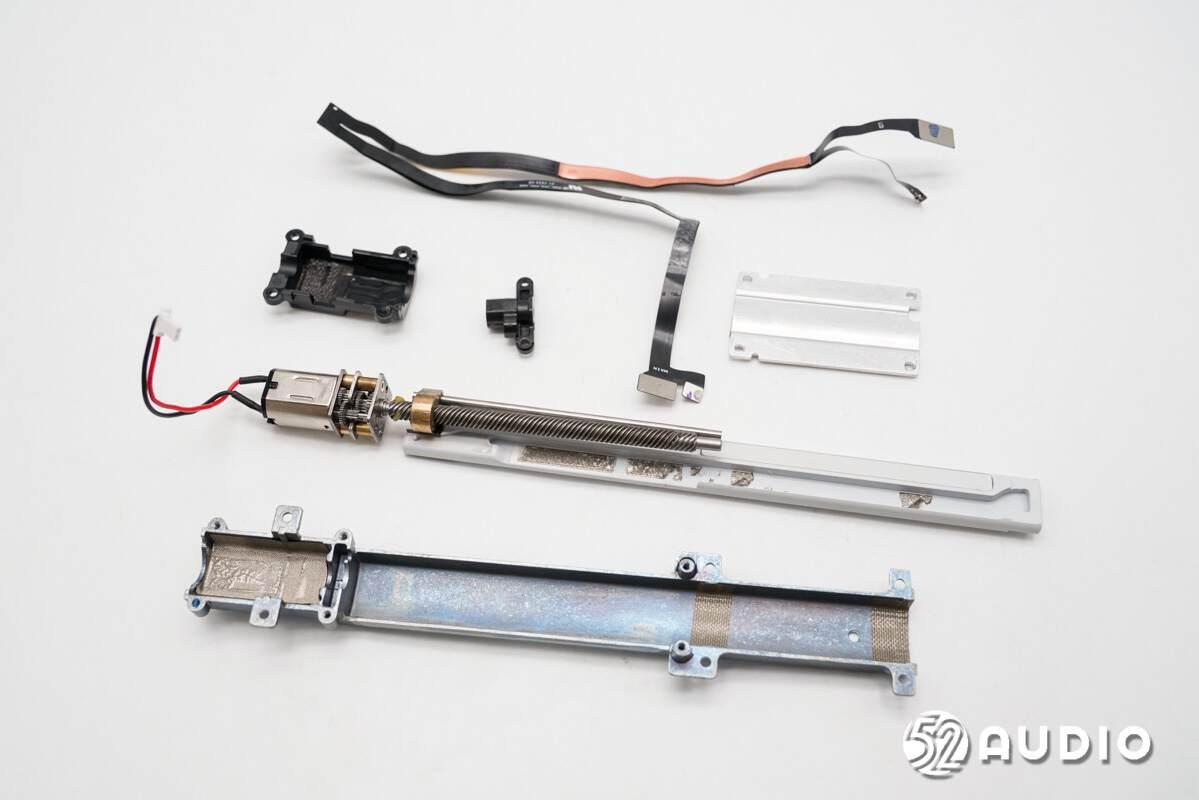

滑轨结构拆解一览。

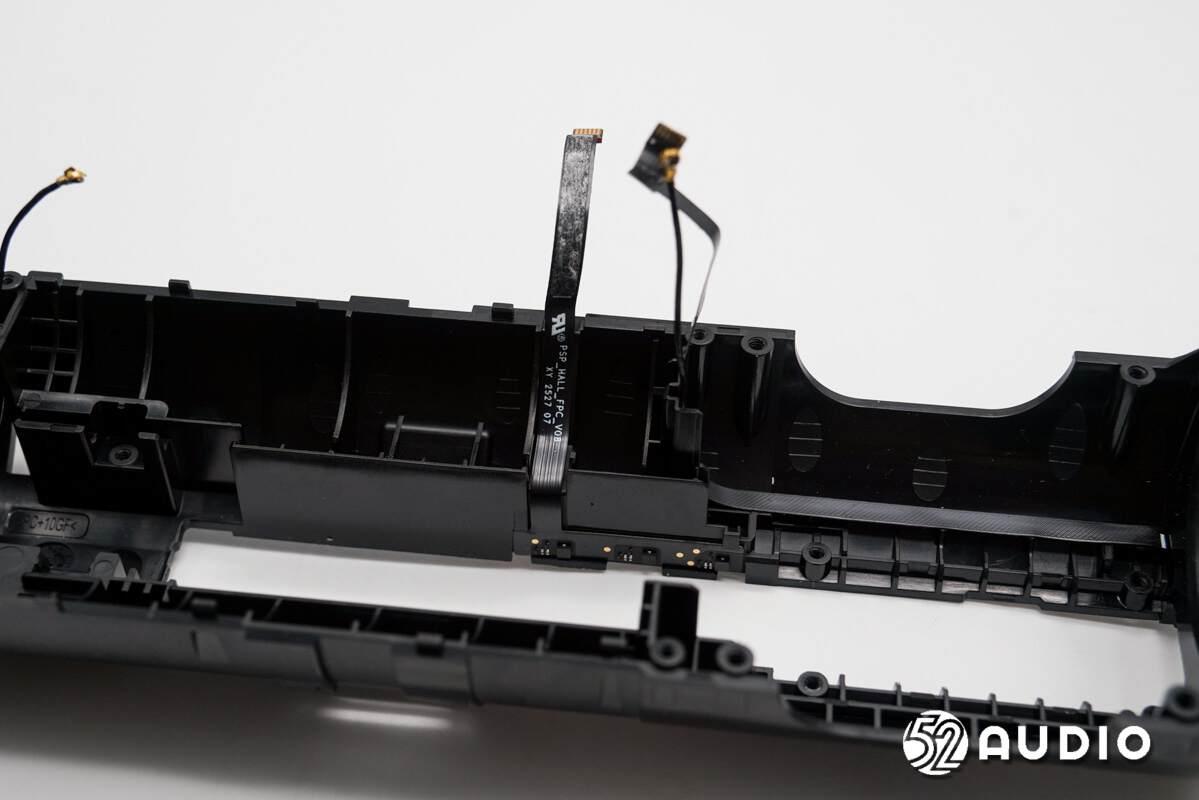

腔体内部的霍尔元件排线特写，用于检测滑轨的位置信息。

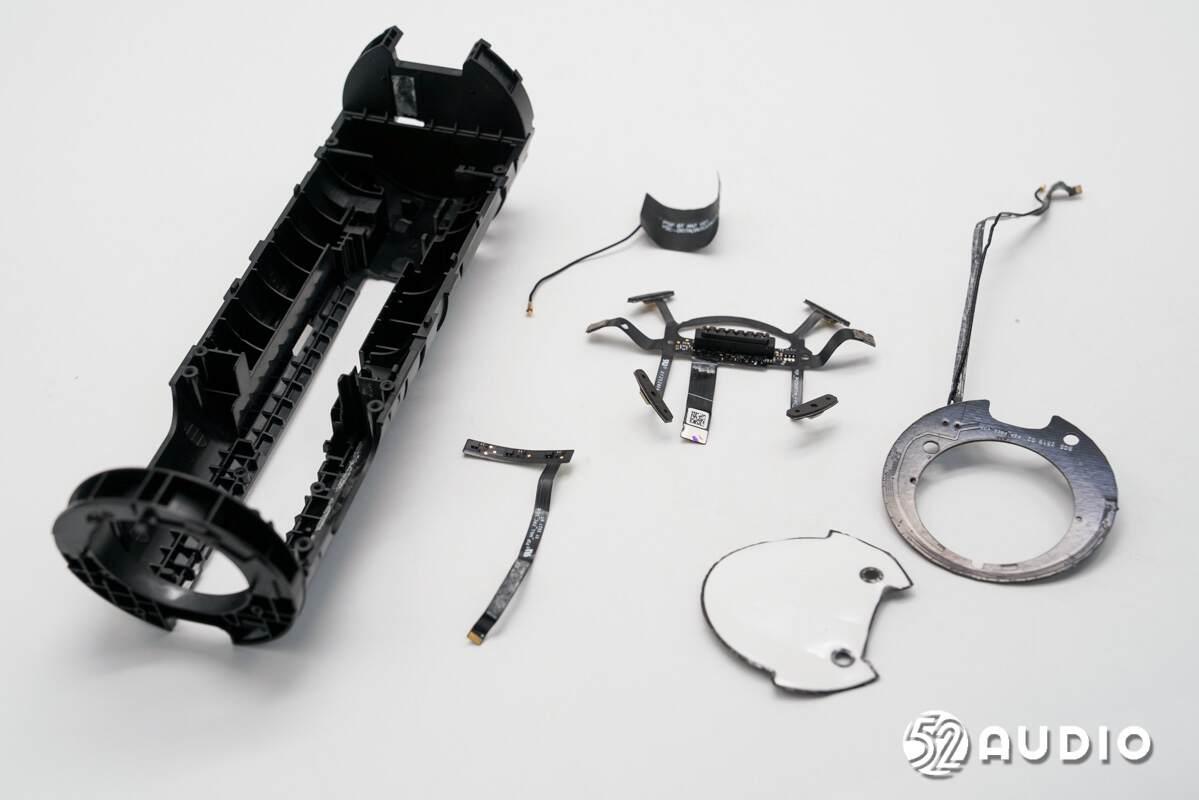

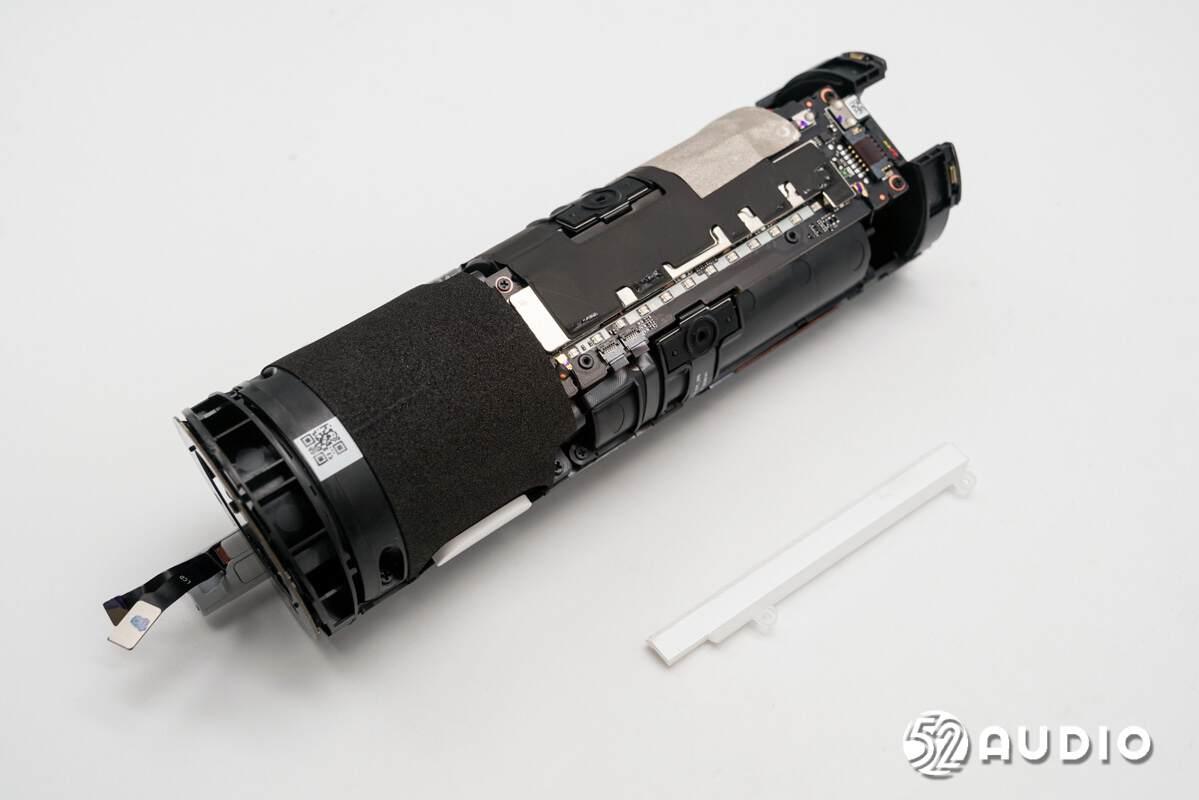

拆掉框架上固定的剩余组件。

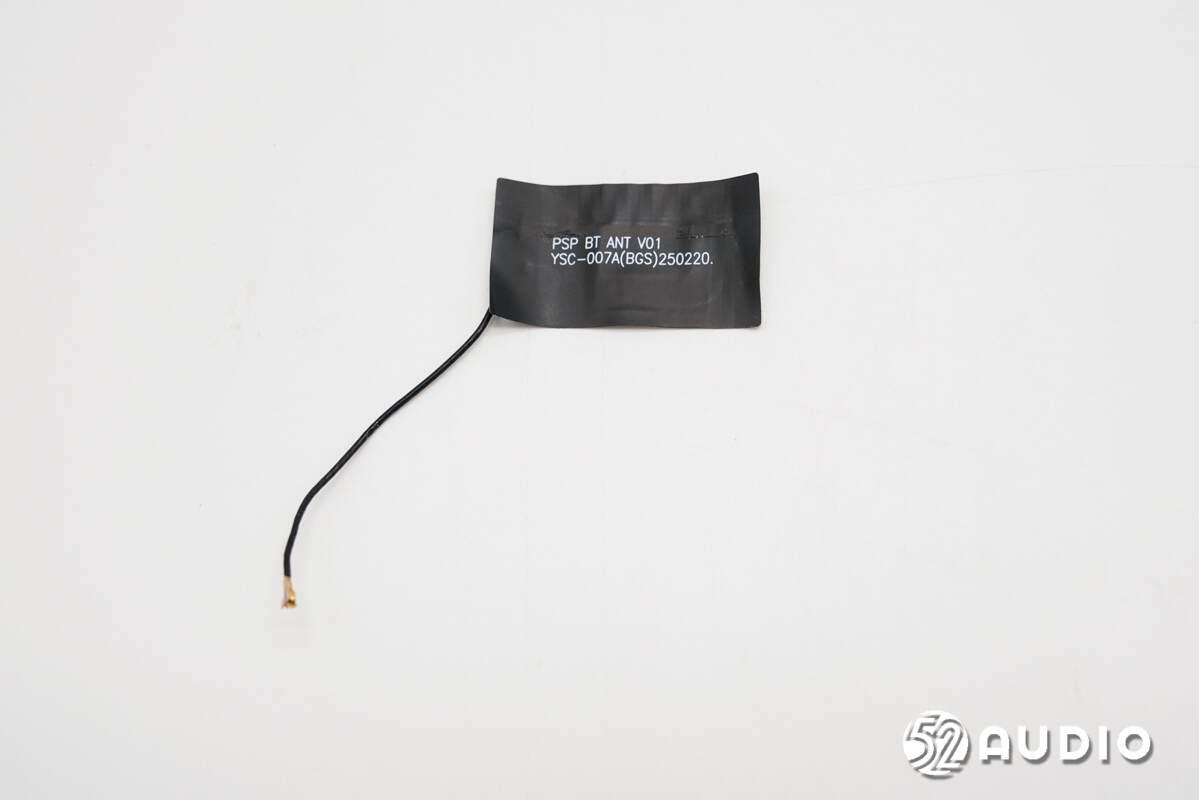

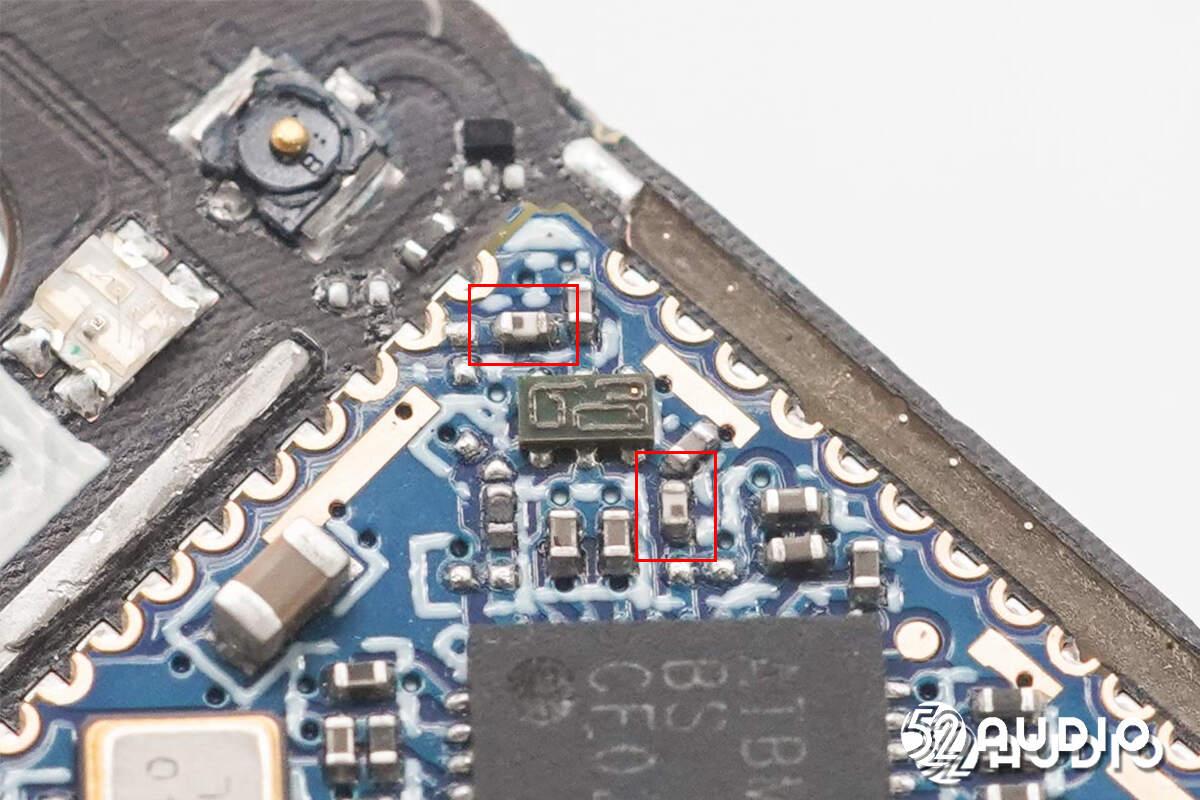

同轴蓝牙天线电路一览。
板载天线电路一览。

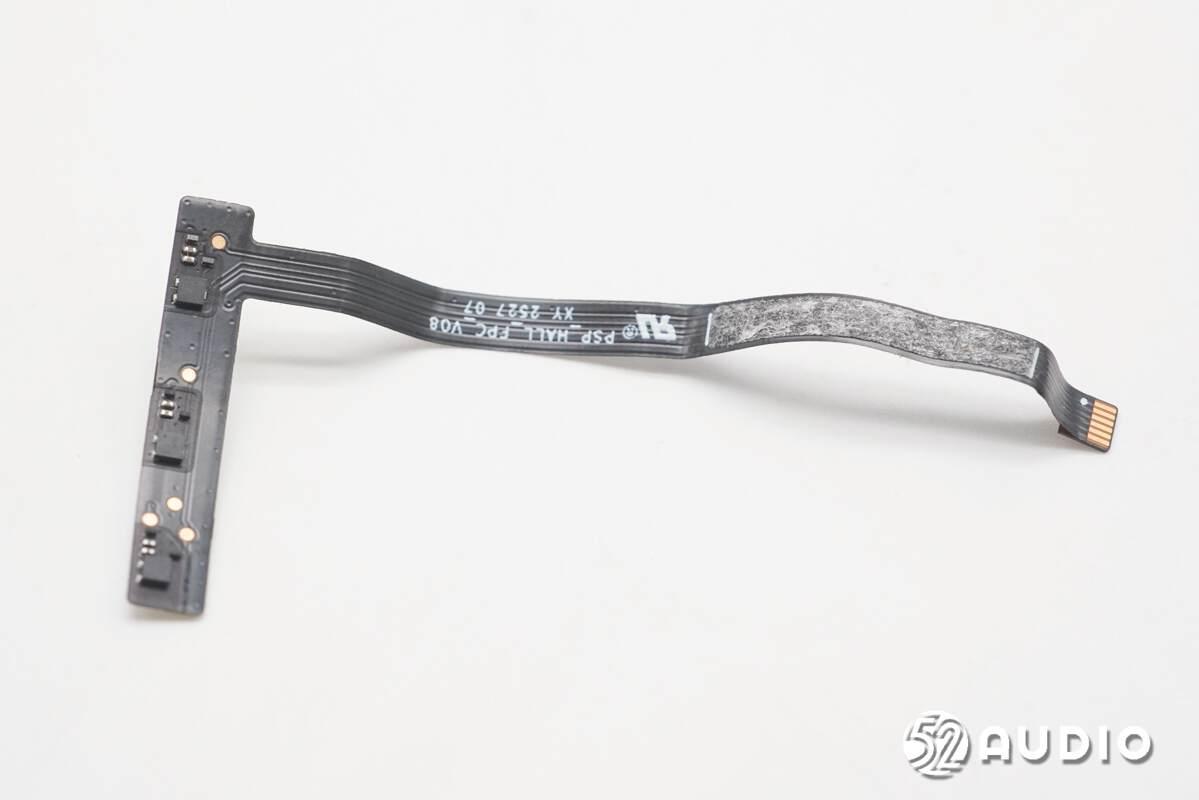

霍尔元件排线电路一览。

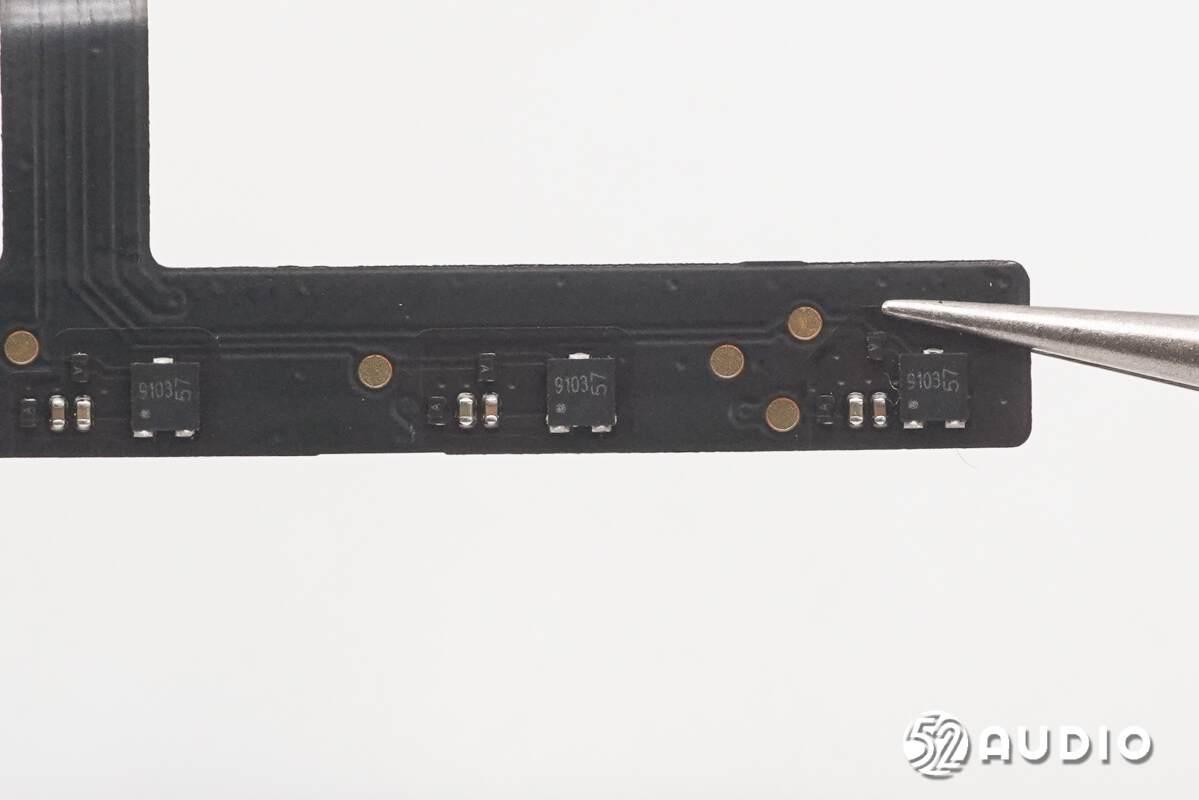

丝印9103的霍尔元件特写，设置有三颗。

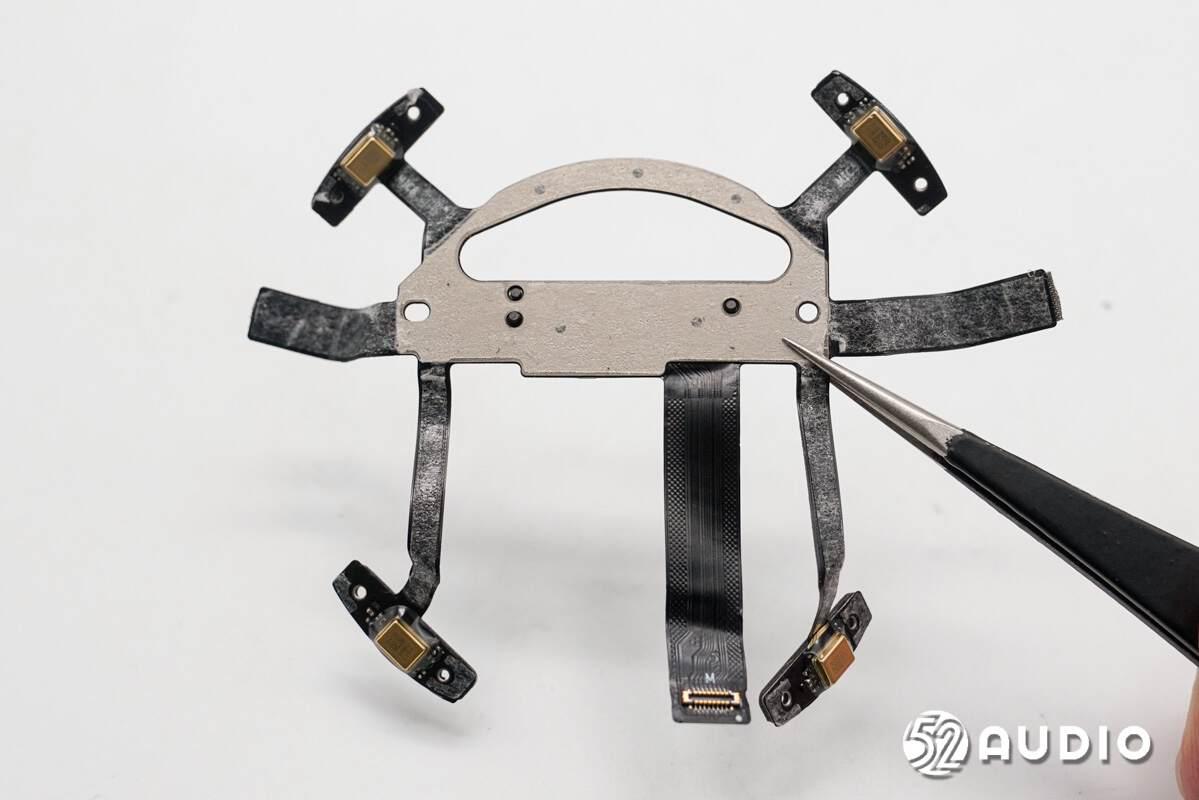

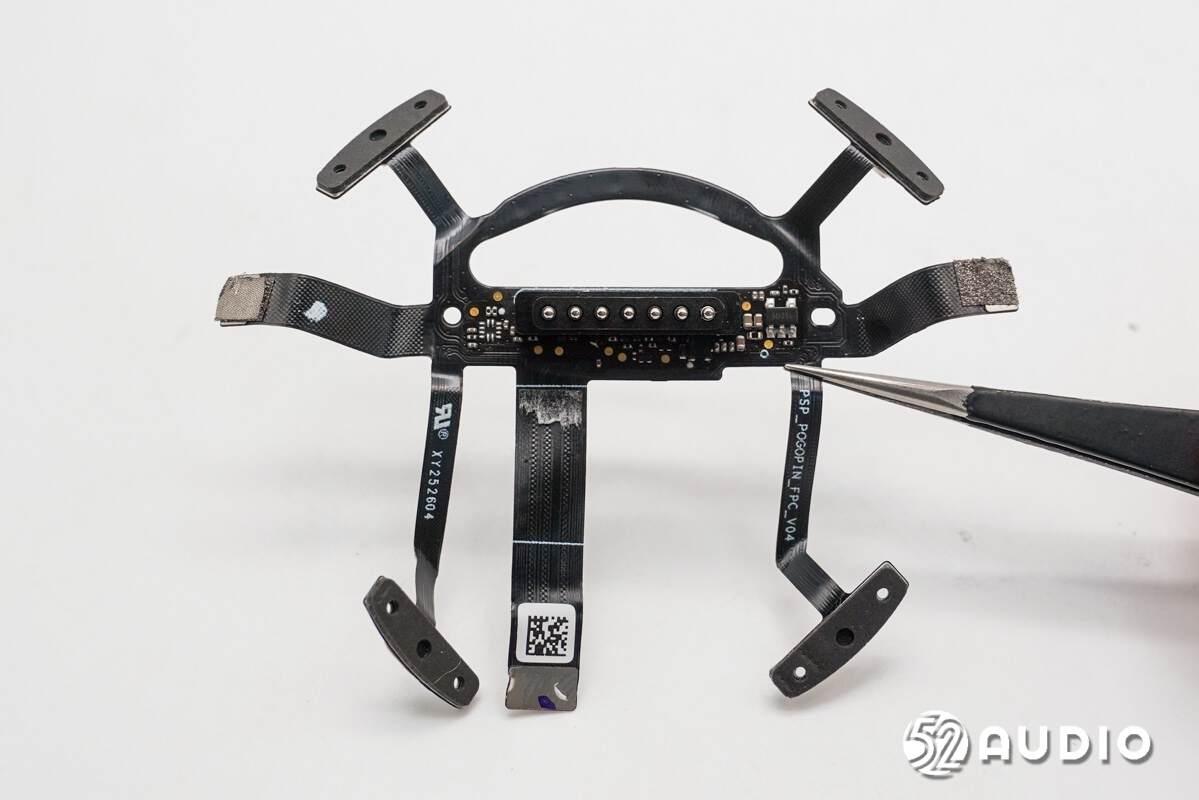

机身顶部的麦克风排线一侧电路一览，四角设置4个MEMS麦克风。
机身顶部的麦克风排线另外一侧电路一览。

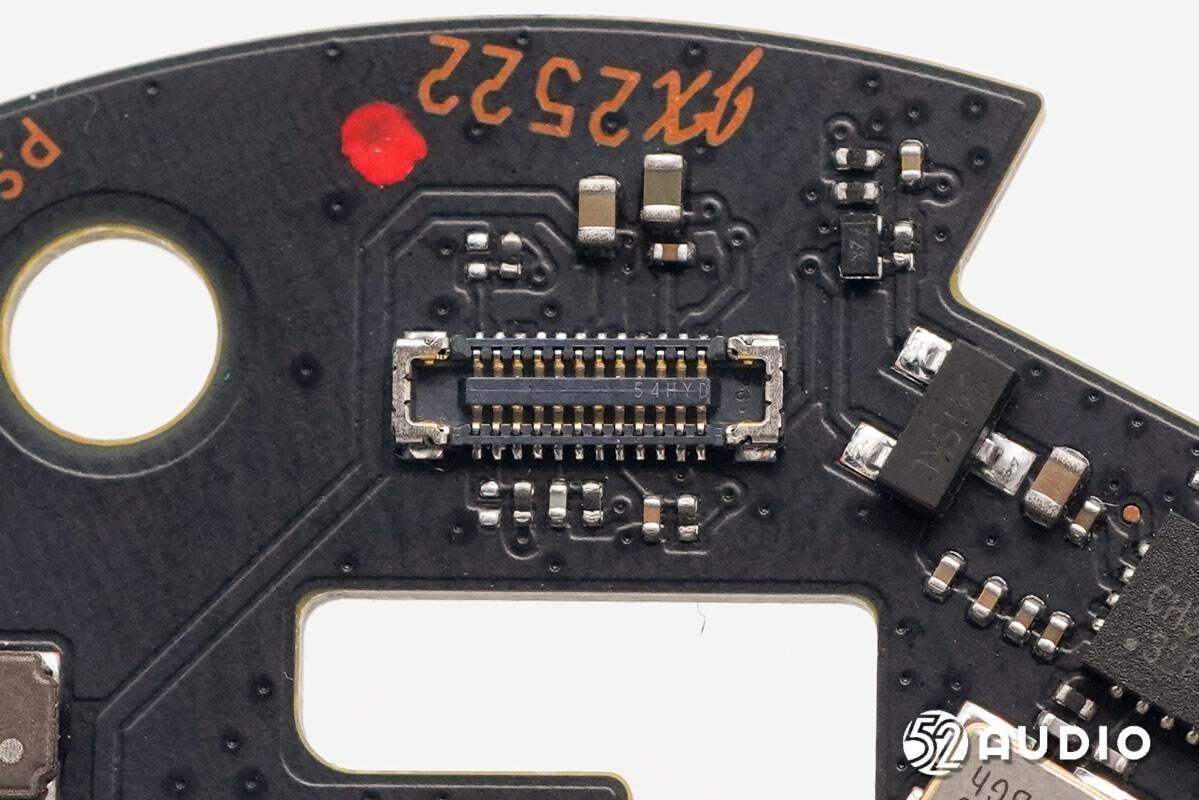

排线连接主板的BTB连接器公座特写。

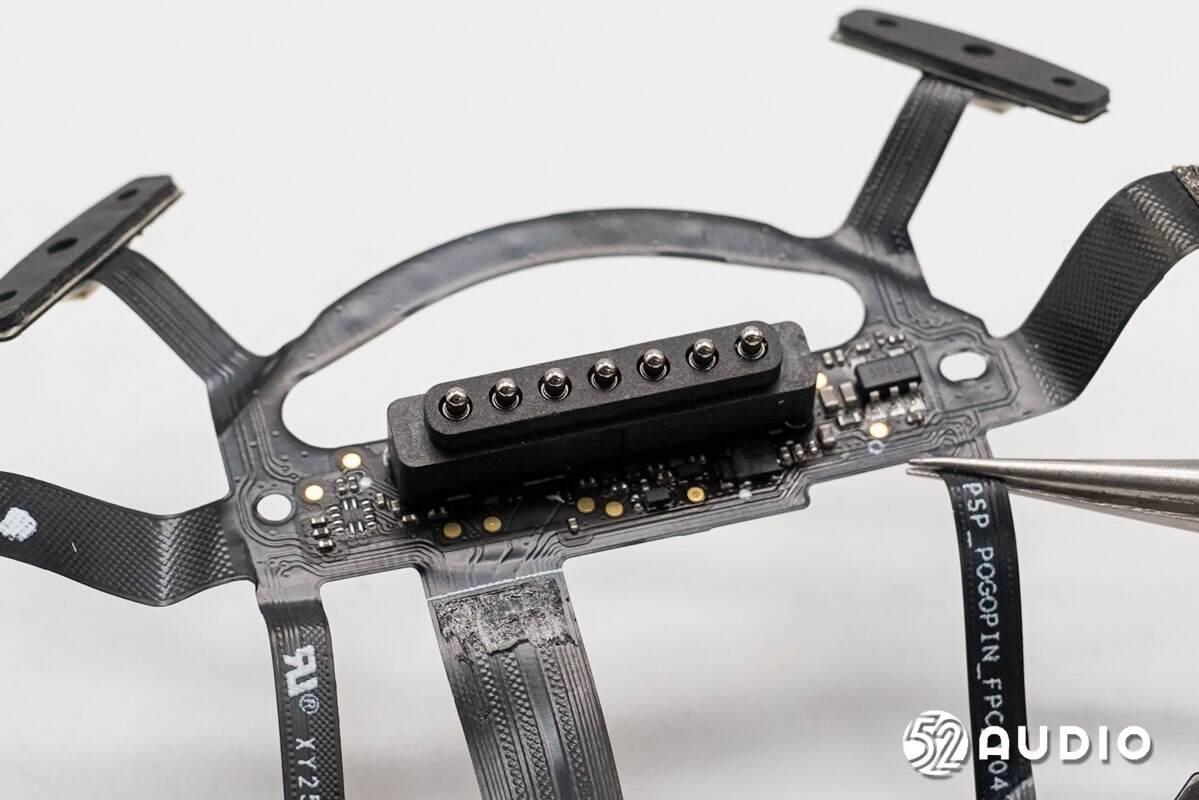

用于连接Insta360 Link 2摄像头的Pogo Pin连接器特写。

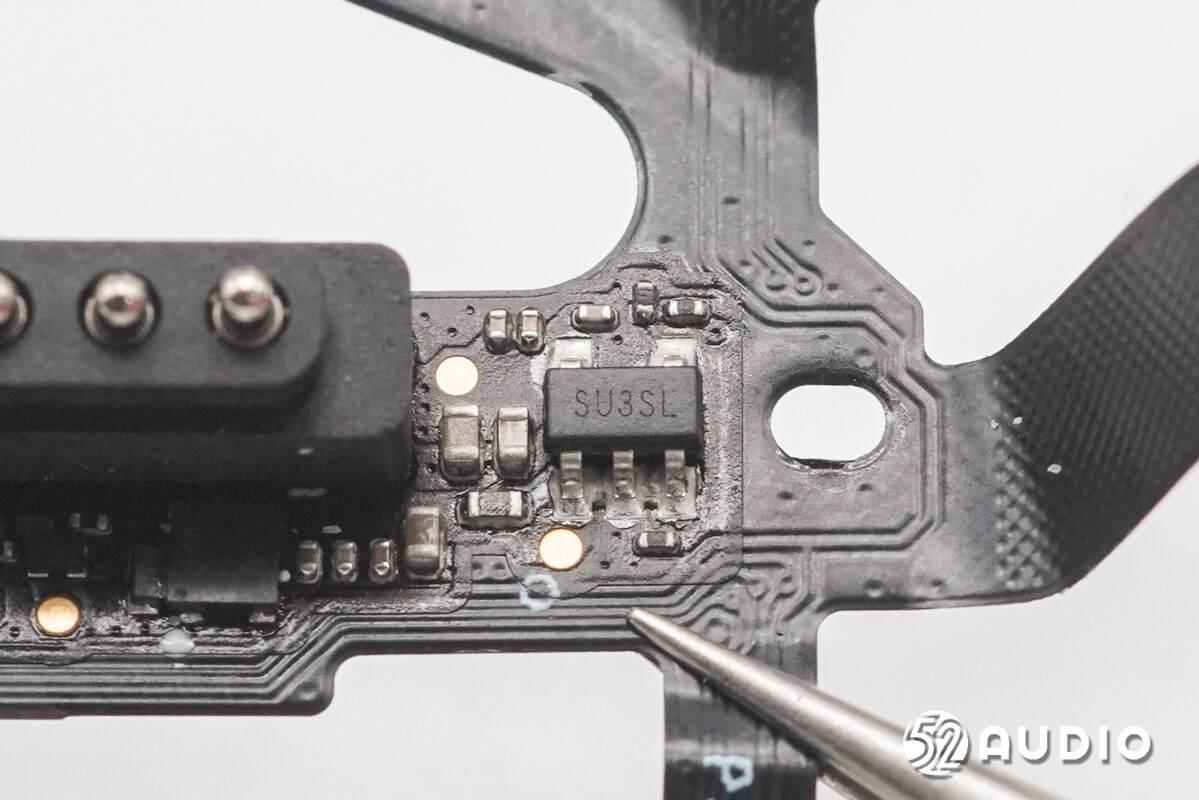

丝印SU3SL的IC。

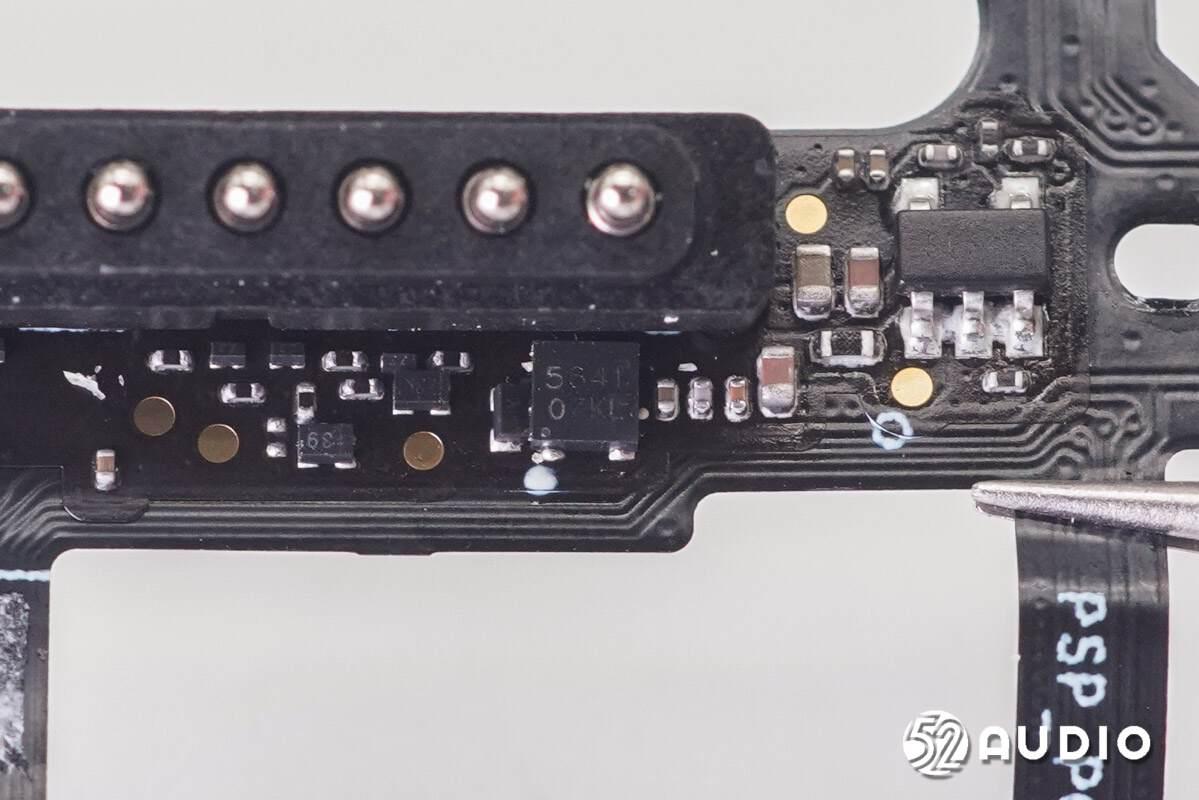

OmniVision豪威集团（韦尔半导体）ESD5641D TVS保护管，用于输入过压保护。ESD5641DXX是一种设计用于保护电源接口的瞬态电压抑制器，专门为保护USB端口而设计，具有较高浪涌能力，适用于更换便携式电子设备中的多个分立元件。

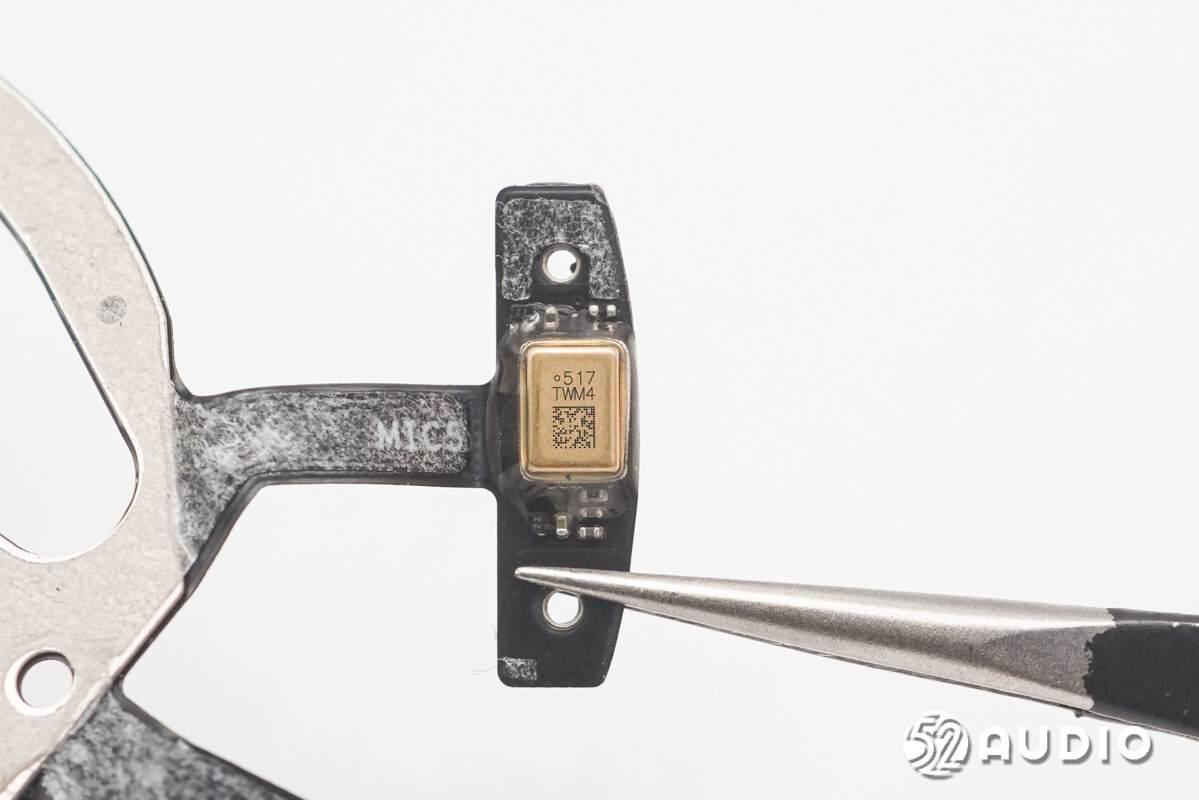

镭雕517 TWM4的MEMS麦克风特写，4个采用了相同型号。整机共搭载8颗，实现多向的收音。

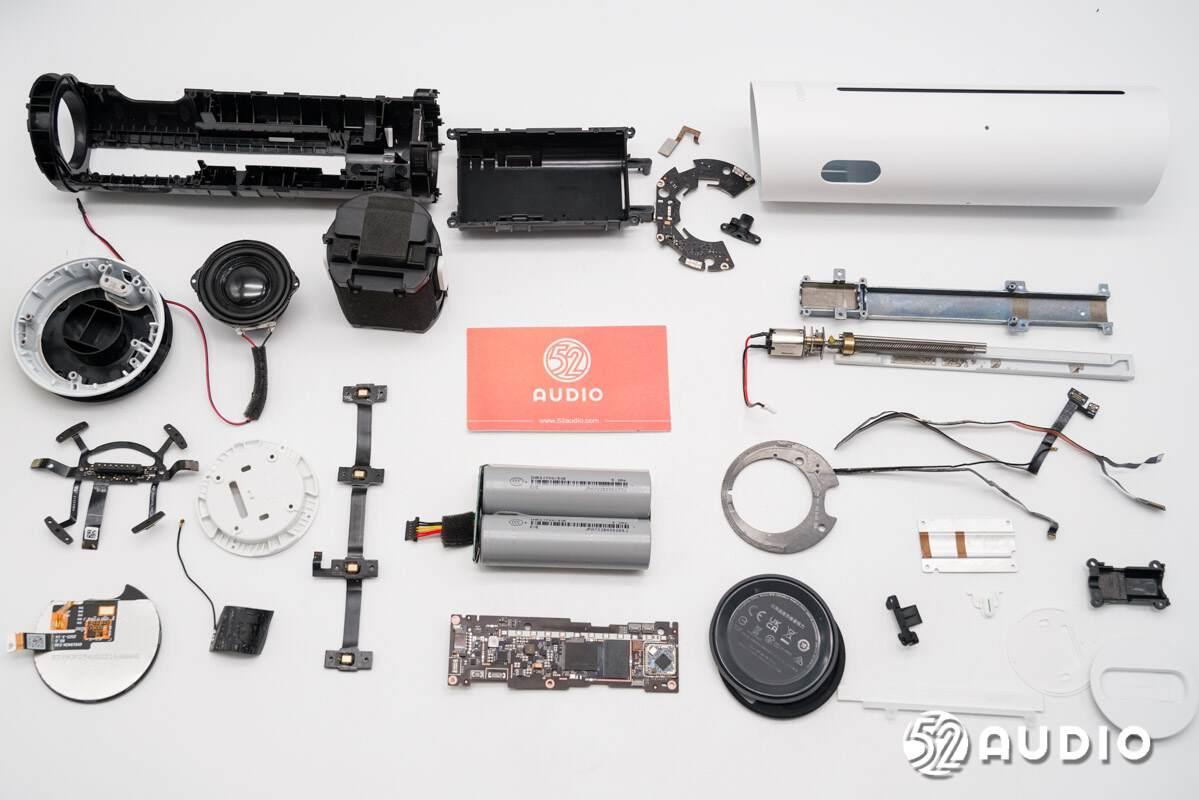

影石Insta360 Wave AI录音全向麦克风拆解全家福。
三、我爱音频网总结

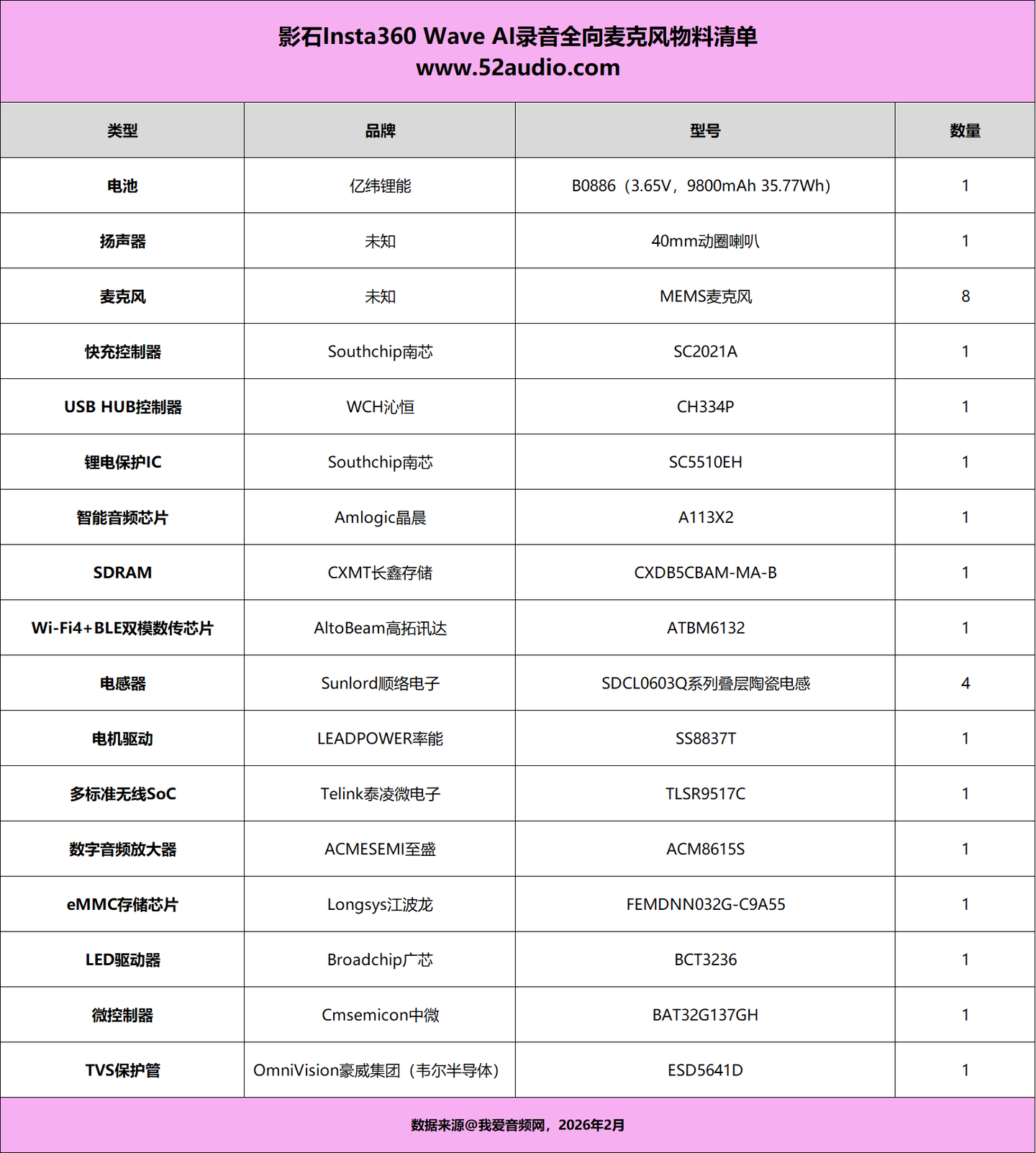

最后附上影石Insta360 Wave AI录音全向麦克风的已知物料清单，方便大家查阅。
影石Insta360 Wave AI录音全向麦克风在外观方面，采用了创新的悬浮式设计，开机自动缓缓升起，极具仪式感，能够非常炫酷的融入到各种会议空间。修长的圆柱形主体，四周和顶部设置8颗麦克风，实现全方位的收音。底座内嵌1.82 英寸定制彩色触控屏，收纳时完全隐藏，升起后露出，兼顾操作便捷性与屏幕保护。
内部配置方面，由于丰富的功能，所有结构相对较为复杂，其中主要包括了底座内部的屏幕和副板，腔体内部的主板、电池、扬声器、滑轨、以及麦克风、天线等排线。副板上，搭载了Southchip南芯SC2021A Type-C/PD和DPDM快充控制器，WCH沁恒CH334P USB HUB控制器芯片等方案，
主板上，采用了Southchip南芯SC5510EH的锂电保护IC，Amlogic晶晨A113X2智能音频芯片，CXMT长鑫存储CXDB5CBAM-MA-B SDRAM，AltoBeam高拓讯达ATBM6132 Wi-Fi4+BLE双模数传芯片，LEADPOWER率能SS8837T电机驱动，Telink泰凌微电子TLSR9517C多标准无线SoC，ACMESEMI至盛ACM8615S音频放大器，Longsys江波龙FEMDNN032G-C9A55 eMMC存储芯片，Broadchip广芯BCT3236 LED驱动器，Cmsemicon中微BAT32G137GH微控制器，Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感等，
