蓝牙音频模块实战解析

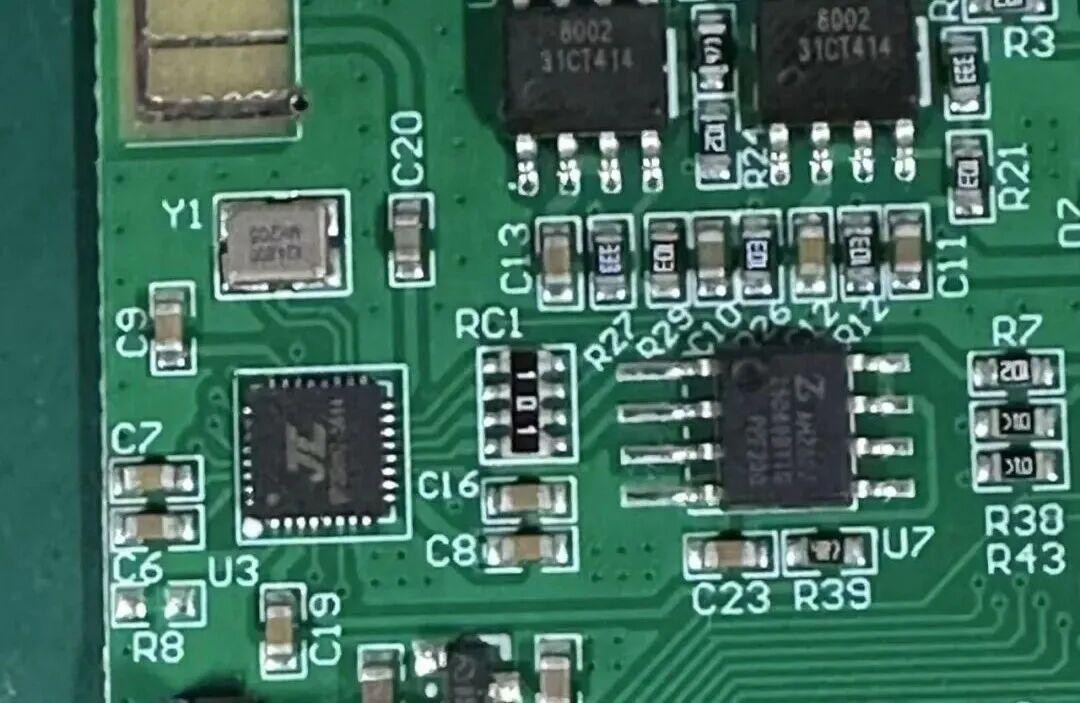

一、关键芯片识别与功能分析

1. 左上角金属天线（PCB天线）

这是典型的PCB走线蓝牙天线，用于无线通信，表明这块板子是蓝牙通信模块。

2. 主控芯片（U3）

• 芯片丝印为JL AC6925A（Logo识别为杰理）。

• 厂商：杰理科技（JieLi Tech）
• 型号：AC6925A
• 功能：

  蓝牙音频SoC（System on Chip），集成蓝牙、音频编解码、功放、MCU、Flash等功能。

支持功能：

• 蓝牙5.0

• A2DP（音频流）

• AVRCP（播放控制：播放、暂停、下一首等）

• HFP（免提通话）

• 可通过GPIO口连接按键或LED控制

这是整块板子的核心，支持你提到的所有功能：蓝牙连接、播放、暂停等。

3. 晶振（Y1）

• 标注为S24.000，即 24MHz 晶振

• 为主控芯片提供时钟信号

4. U4 / U5（丝印为 8002 31CT414）

• 芯片型号：HT6871 或 NS8002

• 功能：2W 单声道功放芯片

• 用于驱动扬声器（SPKR、SPKL）

5. U7

• 是运放或电压检测芯片

• 用于电源管理

二、如何实现蓝牙连接 & 播放音乐功能？

已经有一块高度集成的蓝牙音频模块，只需要下面几步即可开发或使用：

硬件部分

1. 供电

   ：根据芯片手册，给主板供电，一般是 3.3V 或 5V

2. 按键连接

   ：模块一般预留有 GPIO 控制口，可连接播放/暂停、音量加减按键

3. 扬声器连接

   ：SPKR/SPKL 接喇叭

4. 麦克风（可选）

   ：如果需要语音控制或通话，接 MIC

软件部分

情况1：你使用的是原厂固件（推荐）

• 杰理官方SDK

  已经打包了蓝牙配对、音频传输、播放控制等功能

• 你只需要：

• 配置按键映射（播放/暂停）

• 配置音频输出

• 烧录固件（使用杰理官方的烧录工具）

开发工具：

• 杰理开发板 + SDK（AC692x 系列）

• 编译环境：杰理专用开发工具（BES/JL IDE）

你要定制开发代码

• 获取杰理 AC6925A 的 SDK

• 熟悉其蓝牙协议栈与 GPIO 控制

• 编写播放控制逻辑：如按键触发AVRCP_PlayPause()
