OLED显示屏幕竖线/亮线问题 简介和异常分析26/02
[结论：遇到竖线亮线异常的用户，请主动联系官方客服。该问题是该列像素的data异常导致。要从异常位置巡线到COP确认异常位置，可借助PCD(panle crack detection)、CT（Cell Test）、或者针测等方法，定位是Panel或者驱动芯片问题。Panel加强隔绝水汽侵蚀能力，驱动芯片最笨的方案就是更换其他物料]
1. 客诉和售后
OLED 显示竖线异常近两年经常在各大网站和视频号刷到用户的投诉，用户的体验极差。在用户使用场景内，即便是跌落损伤导致竖线，应该也是非常多条的竖线，偶发的单根和几个竖线定性为：OLED 显示屏的质量问题是比较准确的。之前针对用户和网上写过一个网友们奇技淫巧的文章，结论是：负责的品牌（oppo 和 vivo、不确定那个 Mi 是否有）手机厂两年前就推出：在质保期内（甚至过了质保期），均可以找官方免费换屏的服务。
手机屏幕竖线/亮线 修复2. 竖线&亮线原因
本文从屏和芯片相对专业点的角度，介绍一下原因和异常定位，希望对大家有帮助。OLED 是电流驱动，像素驱动原理的文章也写了很多：
下面是在驱动 TFT 在饱和区和线性区的电流公式，都是经过显示驱动芯片处理完图像的各个像素的灰阶值输出的 data 电压决定。出现竖线和亮线现象，说明这一整列通道的像素都没有被推进到正确电压值，处于一个 data 电压值偏低或者悬空状态，显示为亮线。
3. 异常位置确认

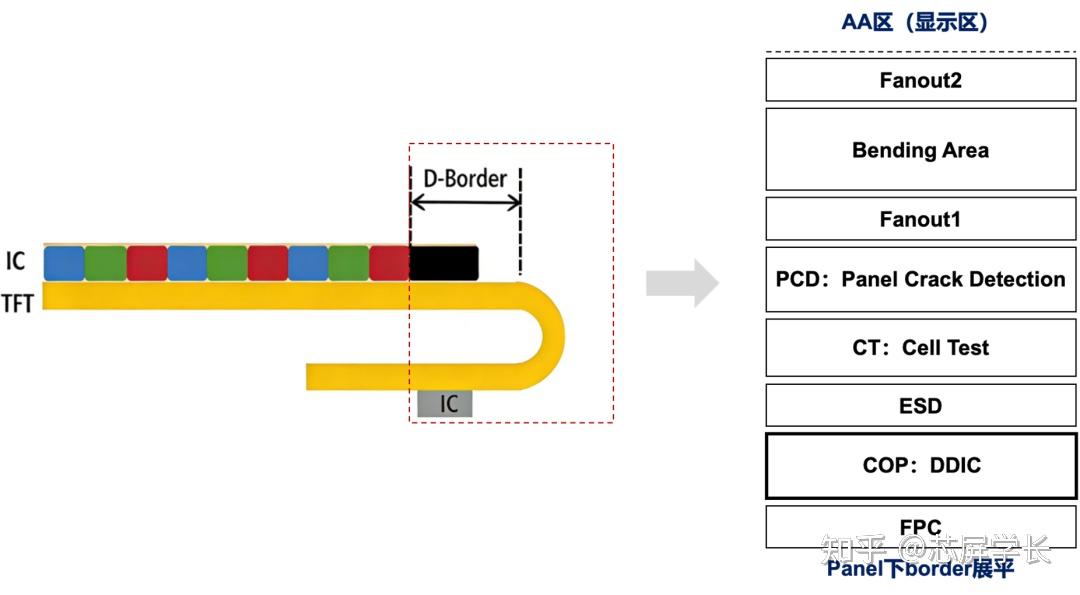

针对竖线和亮线问题要排查从显示驱动芯片生成 data 电压到面板列像素端整个路径。柔性 OLED 显示驱动芯片贴在 Panel 以后会弯折到面板的背面，在弯折之前的“展平”状态，各面板厂的因生产工艺和良率、Panel 设计会有差异，各家屏厂的以上功能区的摆放位置会是不同。从显示区到驱动芯片按照功能主要有：
显示区→Fanout2 区→弯折区→Fanout1 区→PCD（Panel crack detection）区→CT（Cell Test）区→ESD 保护区→COP（Chip on panel，就是显示驱动芯片和 Pane 的贴合区）。
显示竖线或者亮线的异常品，按照以上顺序巡线。注意的是：如果是 FIAA：Fanout in AA 区的面板，输出的顺序是被打乱的，需要和屏厂一起定位实际输出到该列像素的显示驱动芯片的输出端。【FIAA技术介绍见之前文章】
OLED显示屏窄边框技术介绍2601通过巡线确认整个路径上面是否有被腐蚀。除了巡线分析以外，以下几个方案，可帮助做进一步分析：
3.1 PCD 区域

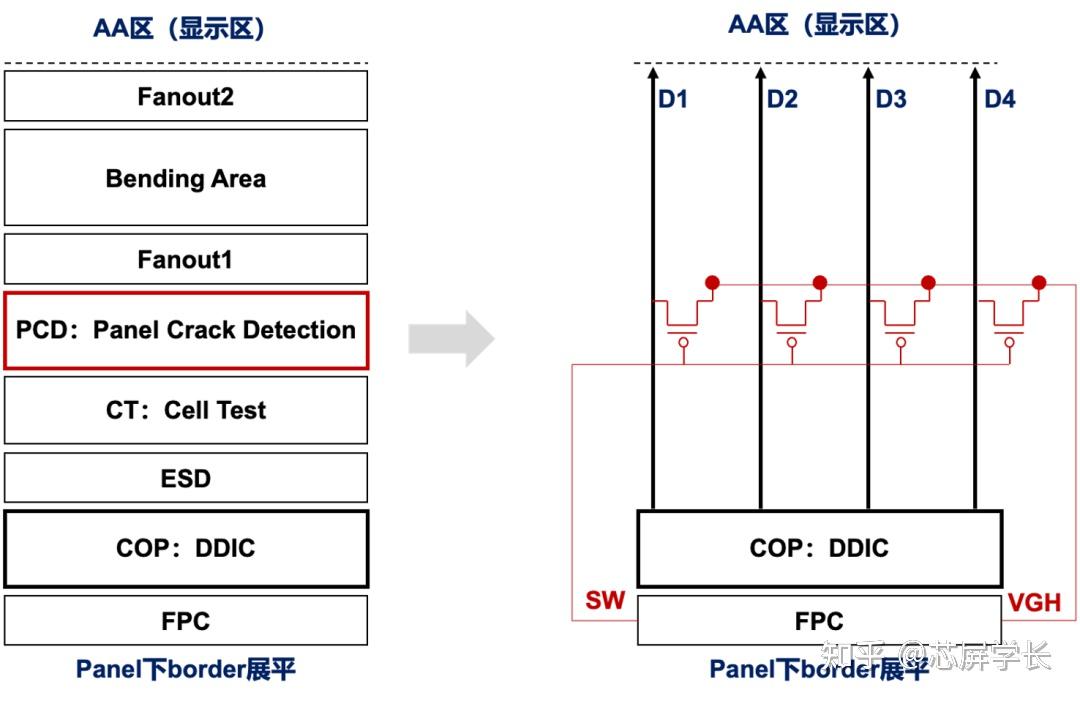

PCD 区域的电路示意图如下，显示驱动芯片将 data 电压关掉（HiZ），开启 Swith，如果顺利将 VGH（行扫描信号的高压，对 OLED 而言通常约 8V）推到像素内，结合像素的电流公式，此时 data=VGH，在线性区工作电流会近似为 0，显示现象会变成整面黑色。如果显示竖线无任何变化，即 VGH 推不进到像素区，说明 PCD 区间到 COP 是正常的，异常发生在 CT 区域到显示区域。
3.1 CT 区域

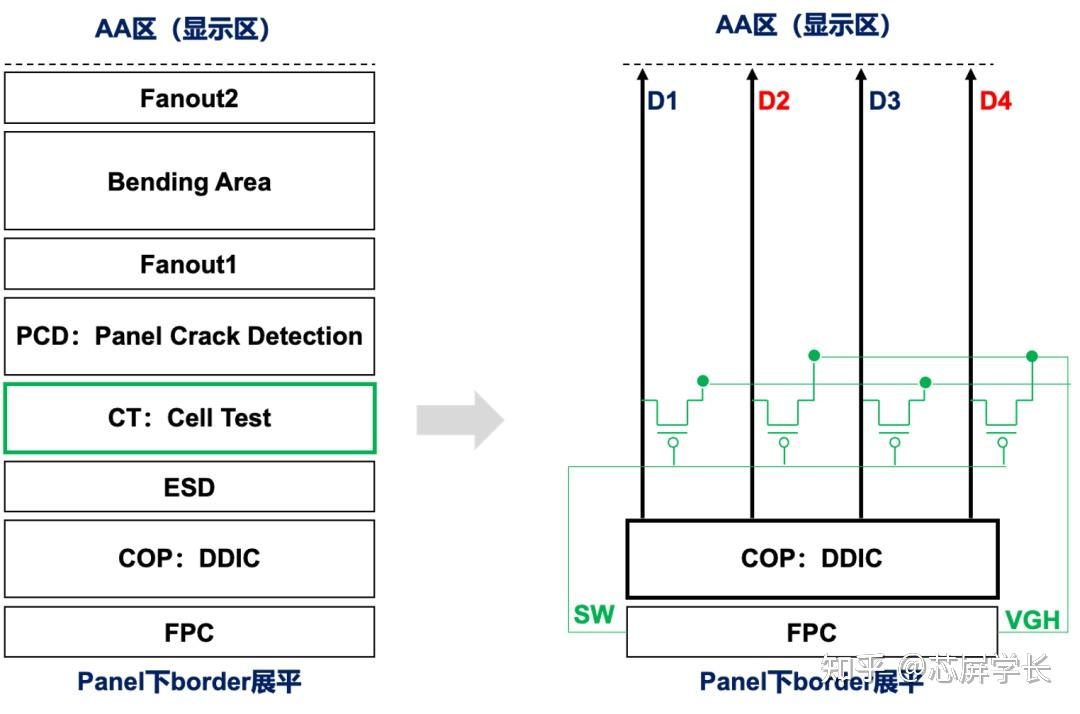

屏厂在生产的 Cell test 阶段检测是否存在断路和短路的。奇数列和偶数列分开设计，简单电路示意如下。Swith 开关是 DDIC 内部输出经过 COP 由 FPC 进到 Panel。
可以根据异常品倒查在屏厂的 CT 测试中是否有异常。CT 电路点灯异常品，是会被屏厂拦截掉的，如果没有拦截掉的，这就是屏厂的漏流问题。[正常不会漏流]。如果是屏厂 CT 无异常，但是该电路点灯存在异常，说明异常在 CT 到 COP 阶段。
3.3 ESD 区域
这种方法，主要是因为部分屏厂的 Panel 设计时候，并没有预留做什么 PCD 或者 CT，没有办法通过 PCD 或者 CT 快速定位是 Panel 或者 DIC 的问题，只能通过在 ESD 区域使用简单粗暴的方案，很考验操作人的手艺。
关掉显示驱动芯片的 data 输出（Data HiZ），通过外供电源和“针测”给像素，如果能恢复正常，就是显示驱动芯片端的输出不对。也可以显示纯色画面，在这个位置的“针测”正常显示的通道和异常显示通道的电压进行对比，两个通道的电压输出相同，说明显示驱动芯片输出一样，说明异常位置的芯片输出正常。两个通道的电压输出不相同，说明异常通道的显示芯片输出异常，问题出在芯片端对应通道输出异常。
