OLED显示屏窄边框技术介绍2601

窄边框设计如何让屏幕更美观，提升游戏体验？本文深入解析屏幕窄边框技术的原理与应用。

窄边框给用户带来更直观的视觉冲击，在一些游戏中也可增加沉浸式的体验，本文讲一下屏幕的窄边框设计。

一、面板设计

1. 正常设计

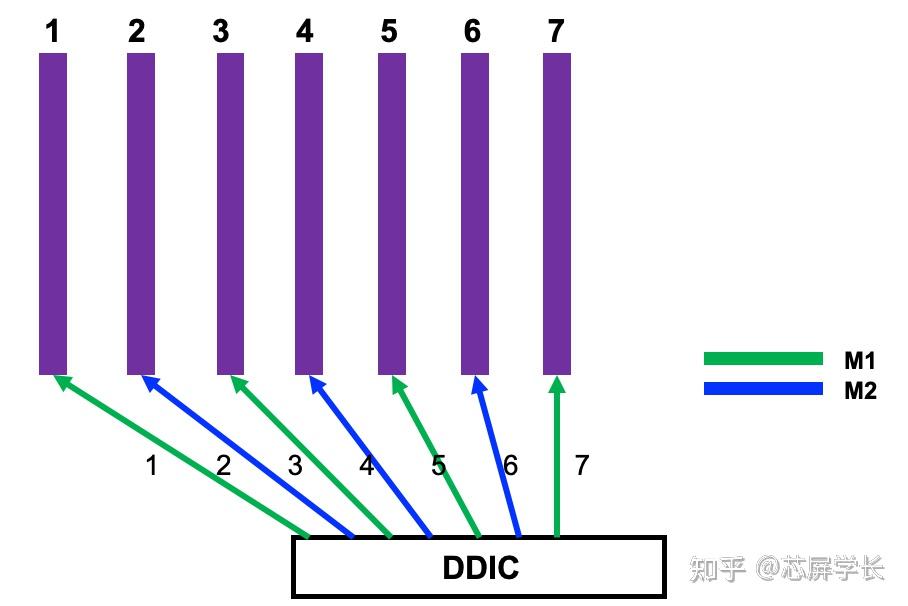

1080P 的 FHD 有 2*1080 列像素；1440P 的 WQHD 的通道数为 2*1440p 列像素。DDIC 的 Source 输出通道与 AA 区（AA 区：Active aera）每列像素是一一对应经过走线连接的。显示驱动芯片（DDIC）处理完图像后，会将芯片处理后的驱动电压经过DDIC的source 通道与列像素之间的走线，将驱动电压推到各个像素内。DDIC 的 Source 通道与每列像素的走线，通常是“扇出区”（叫作：Fanout），会占用较大的显示面积，从而会导致边框（尤其是下边框）会较大。

2. FIAA（Fanout in AA 区）窄边框技术：

三星显示应该是叫做：Border Reduction Structure(BRS)技术。将部分 Source 到每列像素的走线做进显示区（AA 区：Active aera）内，从而缩减边框，该技术已经在很多机型上量产。

2-1）3SD FIAA 技术：3 层金属的 FIAA 设计方案

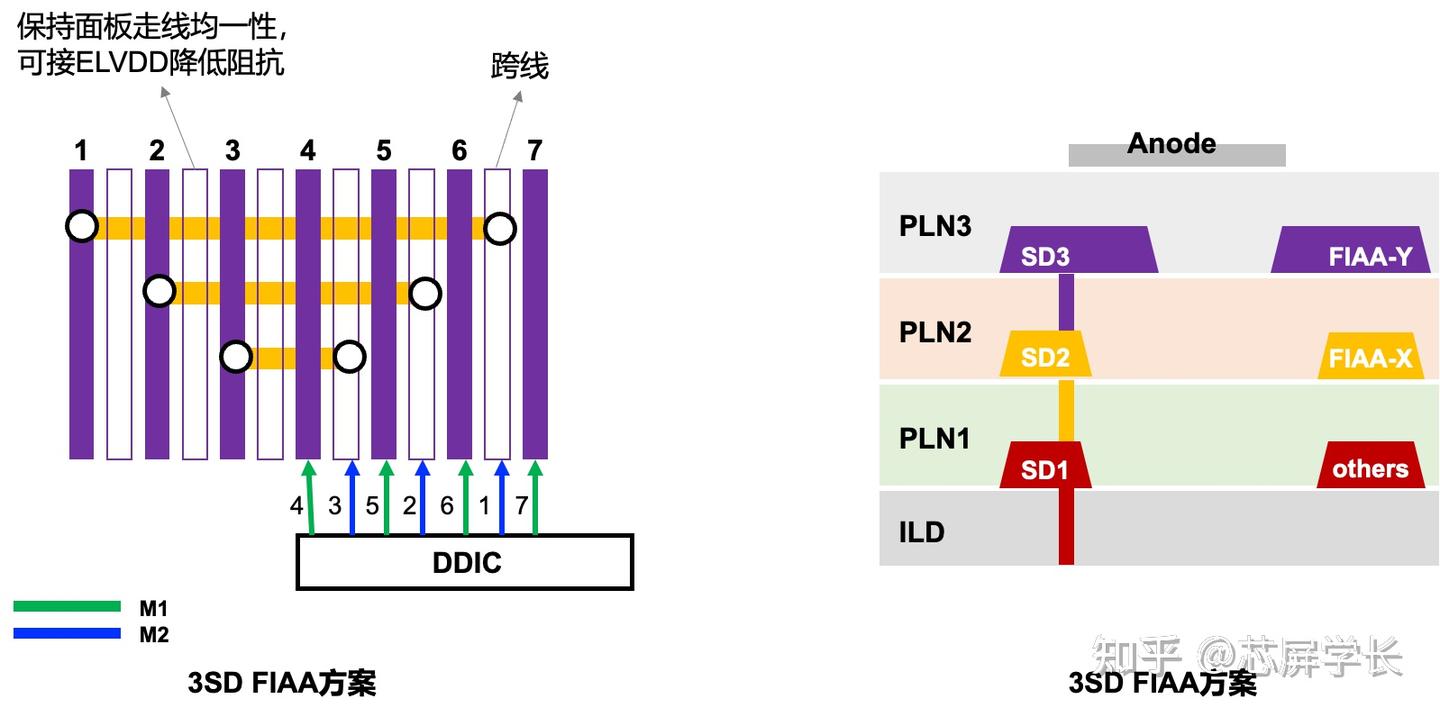

• A）俯视图可以看到：在正常显示的列像素之间的走线增加了 2 种类型列方向的走线（空心框）。第 1 种新增的列方向走线，是用来“跨线”作用，用来接收 DDIC 处理后的驱动电压，经过打孔与 X 方向的 SD2 金属，再经过 SD2 跨线到 Y 方向的 SD3 层金属（即实际列方向的像素）。新增列方向的走线和 SD2 的跨线并且全部在显示区，因此叫做 FIAA 窄边框技术。

• B）从功能看只要增加第 1 种列方向走线，完成跨线即可，但是这样会让这个显示屏幕的金属密度不一致，从而导致息屏下显示不均。因此不需要进行跨线的列方向的通道旁边，也要增加第 2 种新增的列方向走线（空心框），不需要进行打孔，仅仅是让显示屏幕的均一性一致。
• C）打孔跨线的这些孔，也会在面板形成特定的图案，会导致息屏会将屏幕分成几个区域，从而主观上被察觉到，所以这些孔要被上层的材料做好遮蔽。
• D）DDIC 输出的信号序列：Source输出通道的信号顺序被打乱，DDIC 在支持该类面板时候的 source 输出可以进行重排。在一些关于“显示竖线”异常分析时，面板显示的竖线的位置，要找到真正的 DDIC 输出位置。巡线分析时，判定问题在Panel还是IC。

2-2）2SD FIAA 技术：2层金属的 FIAA 设计方案

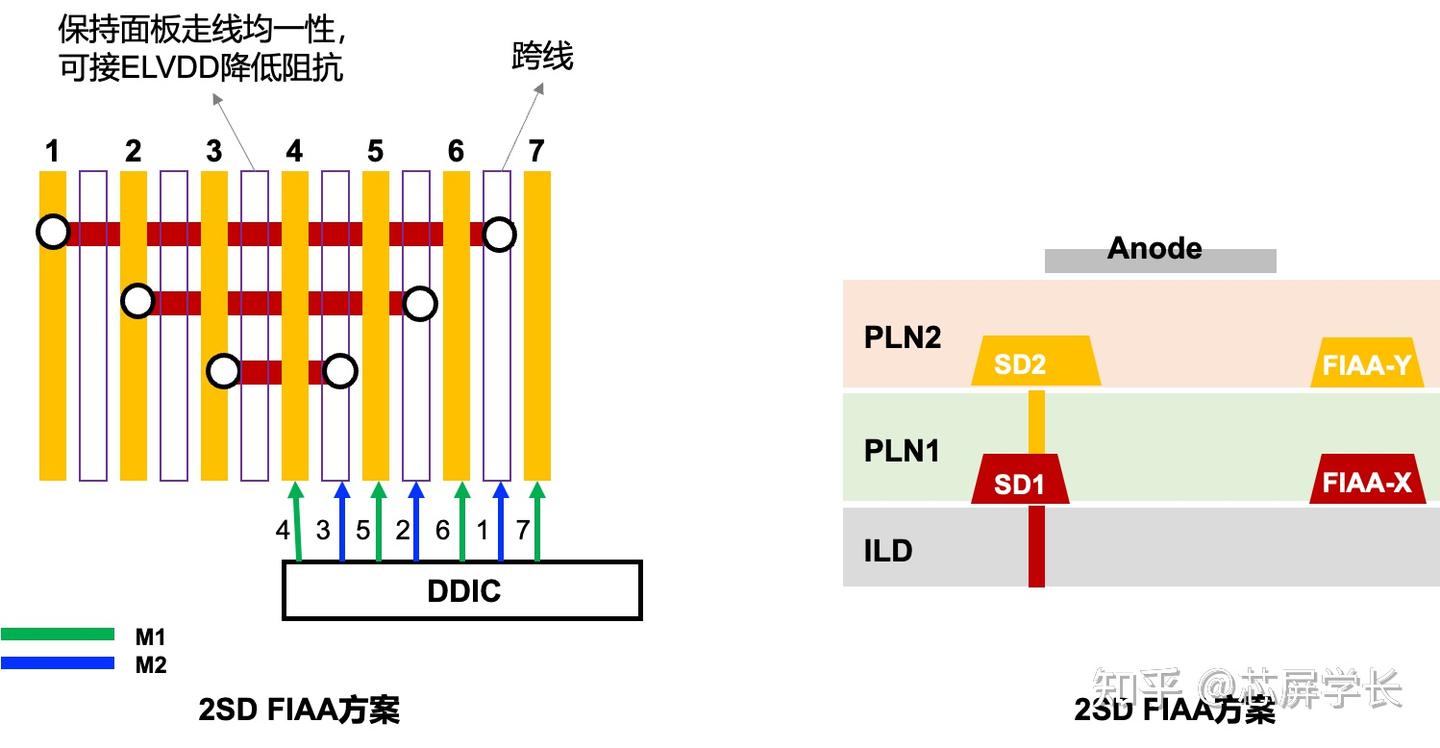

在 3SD 的截面图可以看到用了“3 层金属”，随着面板降本的要求，当分辨率较小时候，有空间进行压缩时，也可以压缩到两层金属。俯视图是一样的，只是截面图少了一层金属。两层金属的 2SD 技术方案“相对走线的线宽会较小，阻抗较大，在一些走线较细的位置，亮度较高时屏体温升会比较高，屏幕的全局亮度（HBM）会有一些限制。

3. 其他面板设计

上面主要实现的是下边框的压缩，像 Scan 和 EM 这种行扫描信号，也做进在 AA 区也可降低左右边框或者四个角的边框。更进一步地，可以把 Tx 和 Rx 压一点进 AA 区（额，这个可能有边沿区域无触控的风险）。其他面板设计可以压一些像是封装，Bank 等尺寸和间距，还有一些设备的工艺也可进一步降低边框。

二、模组端窄边框技术

1. IC bonding分类介绍

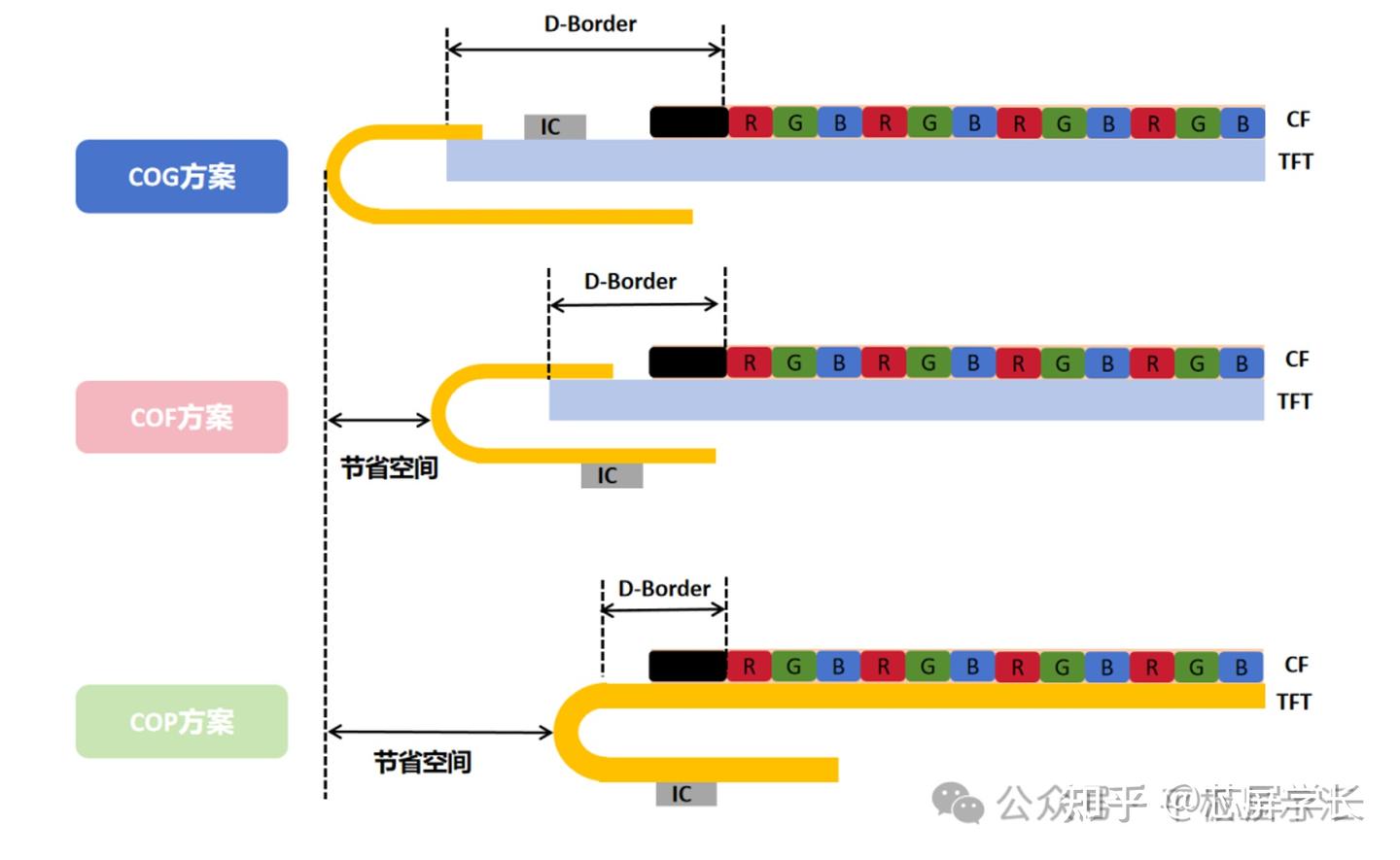

下图是博主"平板显示汇"的示意图。COG 的全称是 Chip on Glass、COF：Chip on FPC、COP：Chip on Panel。

①COG 方案：IC 直接贴在面板的正面，早前基本在刚性 OLED 上应用，但是用户正面观看对应的边框会很大。

②目前刚性 OLED 通常使用 COF 方案，先将 FPC 贴在面板上，把 FPC 弯折到背面后，再将 IC 贴在 FPC 上，从而降低刚性OLED的边框。

③COP 方案：是先将 IC 贴在柔性 Panel 上，然后再直接弯折 Panel 后，IC 在背面，边框可以进一步缩减。对比 COG 方案就是刚性 OLED 不能弯折，柔性 OLED 可以弯折到背面。

2. LIPO（低压注塑成型）窄边框技术

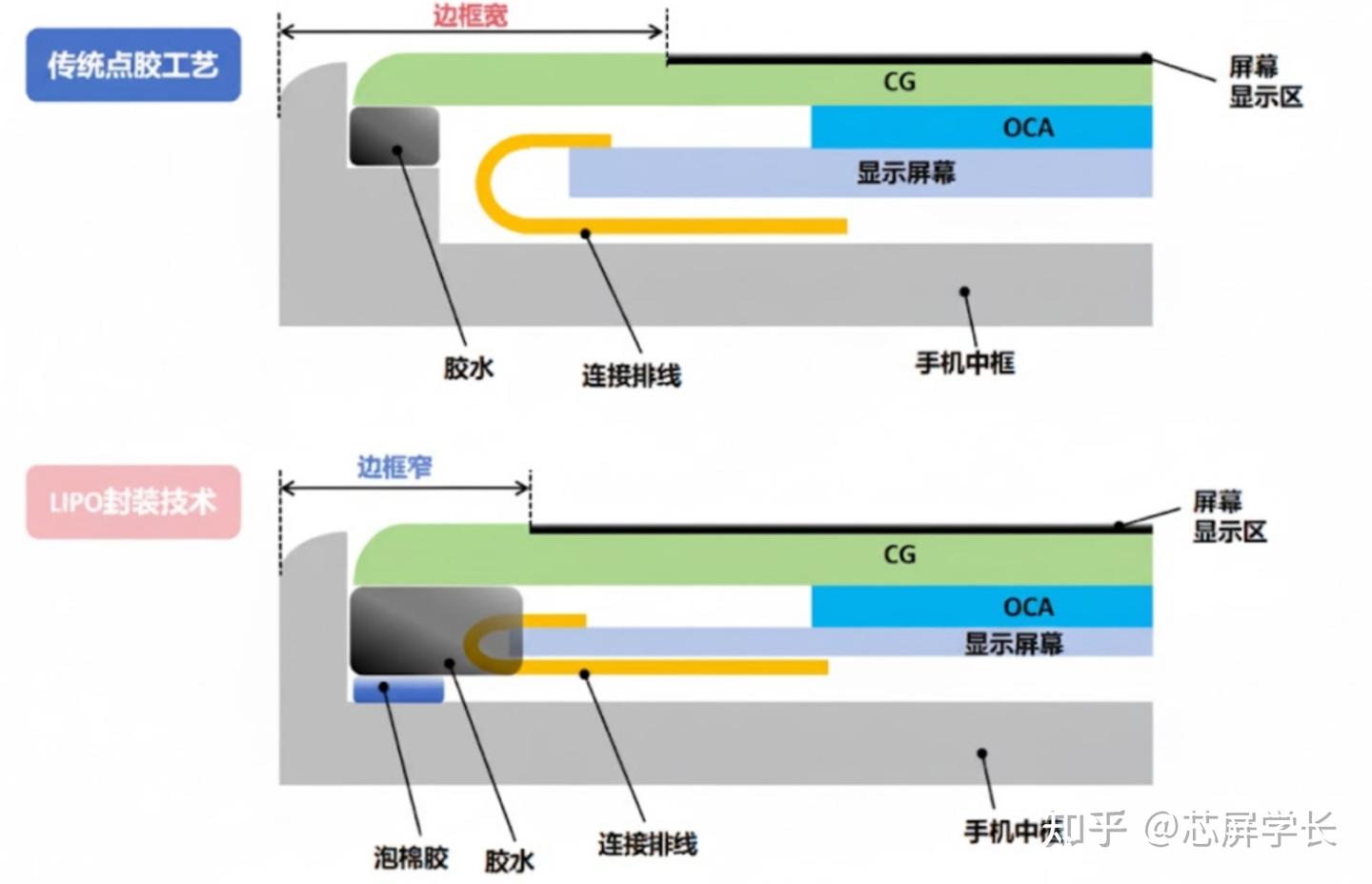

低压注塑的全工艺过程（低压+胶黏剂+注射+脱模成型）：将特制的胶水，在相对低温（屏幕的很多资材不能耐高温）下，低压填到注塑设备的溶胶缸中熔融，熔融后液体流动性非常好，只需要很小的压力就可以流淌到很小的模具空间中，等待胶水冷却凝固后，便能脱模成型。该技术难点在于胶水选择，工艺优化，说着简单，做起来一点也不简单。

PS：窄边框技术发展至今，左右上下和屏幕的四个角的边框实际可压缩的空间已经很小了，除非有新的技术设计，把一些电路也做到屏幕的背面藏起来，可以真正做到无边框（不过这样屏幕的可靠性会牺牲较多）。真的很在意边框和沉浸感，可以考虑上手左右大折叠，屏幕感，观感更沉浸。
