息屏显示（AOD）介绍和趋势2602
本文介绍AOD，以及Ram DIC和Ram-less DIC在实现AOD功能的趋势。
息屏显示(AOD：Always on Display)是用户使用和触及的高频次功能。实现原理：显示内容的像素发光，其余区域完全熄灭。无需亮屏，快速查看信息，减少解锁次数。
个性化强，提升手机辨识度，可以给用户提供很多个性化玩法：自定义数字/指针时钟、息屏签名、互动特效。动态主题、动态表情、自定义图片的壁纸、艺术字体。全天候显示，未读通知（短信、微信、来电等）图标、天气 AOD、外卖和行程等信息。
显示驱动芯片（DIC）根据是否有图像缓存的Ram分为：Ram的DIC和Ram-less的DIC。带Ram的DIC，实现狭义的AOD功能；Ram-less的DIC实现是广义的AOD功能。
OLED分离式的DDIC的26F趋势[25/11月]
a. 狭义的AOD：指使用Ram的DDIC做的Command模式下的熄屏显示。
b. 广义的AOD：有不少人认为狭义的AOD才是真正的AOD，使用Ram-less的DIC，跑Video模式的AMOLED显示和LCD显示（LCD目前全部是Ram-less DIC的Video模式，都是假的AOD）。从用户的角度，不管DDIC内部是否有Ram内存作为缓存，只要能实现熄屏状态下，显示对应的信息、通知和个性签名，就是一款有熄屏显示AOD的（笔者更认同此观点）。

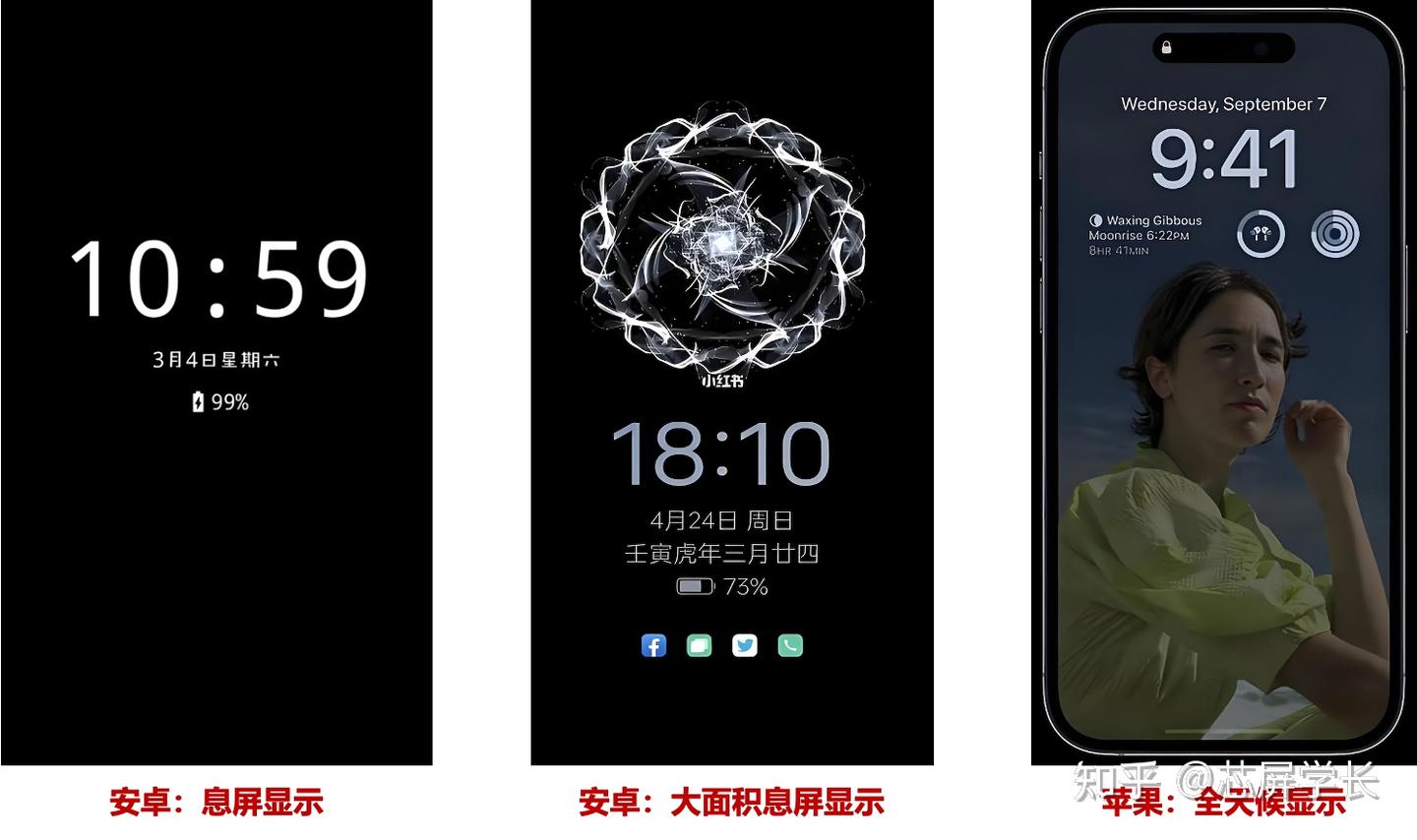

c. 同样从用户角度，进一步提高AOD的体验趋势：大面积和低功耗（不会因此功能较耗电，而舍不得开启）是AOD功能的升级趋势。行业内也仅苹果13系列以后实现了低功耗场景下的100%全天候显示。
1. 显示Panel
a. 为实现在低功耗场景下的熄屏显示（AOD），通常AOD功能只做到30Hz的低刷驱动，亮度通常在50nit，采用3组Gamma band配置。
b. 高阶的LTPO的OLED显示屏幕，驱动TFT的漏电较低，30Hz的低刷场景屏闪风向较低。如果基础显示效果较好，在50nit下的全屏显示，也可保持较好的显示效果（均一性好和无屏闪），可以配置为大面积的AOD或者全屏的AOD。
2. DDIC&平台
a. Ram的DDIC：内部有Ram内存可以缓存图像数据，因此在图像传到显示芯片以后，系统端就可以停图，走Command模式，DDIC可以从自己的Ram内存刷图到显示Panel。比如显示数字时钟的场景，只需每增加1min，需要分钟的数字改变的时候，系统传1次图片即可。可以将刷新率降低如30Hz-10Hz-5Hz-1Hz。
b. Ram-less的DIC：内部无Ram内存，仅支持即传即显的Video模式，系统端要一直送图。通常功耗对比对比带Ram的芯片，会高不少。苹果也是Ram-less的Video方案，全天候（全屏）显示，在“全天候显示”，实测功耗也较安卓手机的Ram-less的Video模式下的功耗明显更低，甚至低于安卓手机的Ram的DIC的command模式的AOD。并且苹果是eDP协议传输，要把传输的功耗做低还是很有挑战的，推测苹果在他们的全天候显示下是有一个Ram放置在自己的系统内。
c. Ram-less的DDIC：虽然没有接收系统端传输的Ram内存，但是还是有做算法补偿的如Demura和ODC（拖影补偿）的内存，针对Ram-less的DIC跑Video模式的AOD高功耗问题，一种解决方案是借用demura Ram作为AOD显示图像接收Ram，实现“Command AOD”，这也是一些Ram-less的DIC主要升级方向。但是因为Demura Ram空间限制，这种Ram-less的借用Demura Ram做Command模式的AOD功能的显示面积通常较小，并且使用Command AOD功能的时候是没有Demura效果的，进出Command AOD，都要对Demura Ram进行擦写动作，尤其是Command AOD进Normal模式会有几帧时间无Demura效果，这段时间DDIC送黑。
c. Ram-less的DDIC：对于仅能跑Video模式，平台端和DDIC整个显示通路，把功耗也降低至苹果的水平，并且做到大面积甚至100%的全屏显示的AOD，会是后续Ram-less DIC和平台端一个很棒的升级方向。
3. AOD显示效果
AOD模式下，进行Demura算法补偿。引入防烧屏机制：显示内容定时微移，避免固定像素长期高亮，保护屏幕。这两个方向也可进行升级。
