模拟短路试验时，电子元件没有火焰但有亮光，是否合格?

家电安规案例专栏

聚焦市场监督中的争议点和企业咨询的典型问题，结合真实产品案例深度解析最新家电国家标准（GB/T 4706.1-2024等）条款，助力家电企业规避产品质量风险，准确把握标准换版核心要求。

案例问题

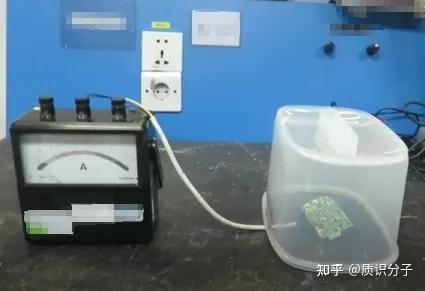

某加湿器进行PCB线路板电子元件模拟短路试验时，将PCB线路板拆出放置在桌面并盖上透明罩，以便观察试验现象（见图1）。

对此有不同的意见：

观点1：试验过程有火花，不合格。

观点2：由于该试验方法并非标准试验方法，因此讨论有火花是否合格并无意义，不能据此做出合格或不合格的判定。

哪一个观点更合理?

案例分析

观点2更合理，理由如下：

该试验并非在完整的最终产品上对PCB线路板电子元件进行短路测试，而是单独将一块PCB线路板放在桌子上进行电子元件短路操作，这与安规标准的要求不相符。

根据GB/T 4706.1-2024标准19.13条款，非正常试验允许部件损坏，但需满足以下安全要求：

（1）无危险物质逸出：试验中未出现火焰、熔融金属喷射或危险气体释放；

（2）结构完整性：外壳无明显变形，符合第8章对机械强度的要求；

（3）电气安全：冷却后通过16.3电气强度试验，证明绝缘性能未受损。

在本案例中，讨论单独一块PCB线路板出现‘有很亮的光但没有火焰’的情况是否合格，并无实际意义。

标准条款

GB/T 4706.1-2024《家用和类似用途电器的安全 第1部分：通用要求》标准

19.13 在试验期间,器具不应喷射出火焰、熔融金属,达到危险量的有毒性或可点燃的气体,且其温升不应超过表9中的规定值。

试验后,当器具被冷却到大约为室温时,外壳变形应符合第8章的要求,而且如果器具还能工作,它应符合20.2的规定。

表9 非正常温升的最大值

除不含带电部件的Ⅲ类器具或Ⅲ类结构的绝缘外的其他绝缘,冷却到约为室温后,应经受16.3的电气强度试验，但是，其试验电压按表4的规定进行设定。

在电气强度试验之前,不施加15.3规定的潮湿处理。

对在正常使用中浸入或充灌可导电性液体的器具,在进行电气强度试验之前,器具浸入水中,或用水灌满,并保持24 h。

控制器动作或中断之后,其功能绝缘上的电气间隙和爬电距离要经受16.3中电气强度试验,试验电压是工作电压的两倍。

如果器具仍然是可运行的,器具不应经历过危险性功能失效,并且保护电子电路不应失效,被测器具处于电子开关“断开”位置或处于待机状态时：

——不应变得可运行；

——如果变得可运行,在11.4的试验之中或之后不应引起危险性功能失效。

注：使用器具时的疏忽可引起危害安全的意外运行，如：

——存储小型器具时依然连接着电源；

——将易燃材料置于电热器具的工作表面，或；

——将物品置于不准备启动的带有电机的器具附近。

器具中包含盖子或门，并由一个或多个互锁装置控制，如果下述两个条件都满足，则可松开一个互锁装置：

——互锁装置松开时，盖子或门不会自动运动到打开状态；

——互锁装置松开状态下，器具在工作周期结束后不会重新启动。

本文作者

吴旻

• 中国电研威凯检测日电事业部副总经理

• 世界认证地图APP特约专家

陈灿坤

• 中国电研威凯检测副总检测师

• 世界认证地图APP特约专家

【本文来源于质量观研社，未经允许，不得转载】
