因印度供应商遭网络攻击，iPhone18 Pro Max银灰色曝光，有哪些亮点？此泄露暴露出哪些问题？

先感谢一下我们的三哥，请允许我代表全球数码爱好者，向三哥表达敬意，敬印度制造提前两个月举办了苹果发布会:

• 我们看到了 iPhone 18 Pro Max 银灰色版的真机跌落测试；
• 我们看到了 A20 Pro 芯片的主板工程图；
• 我们看到了自研 C2 基带的硬件级隐私机制；

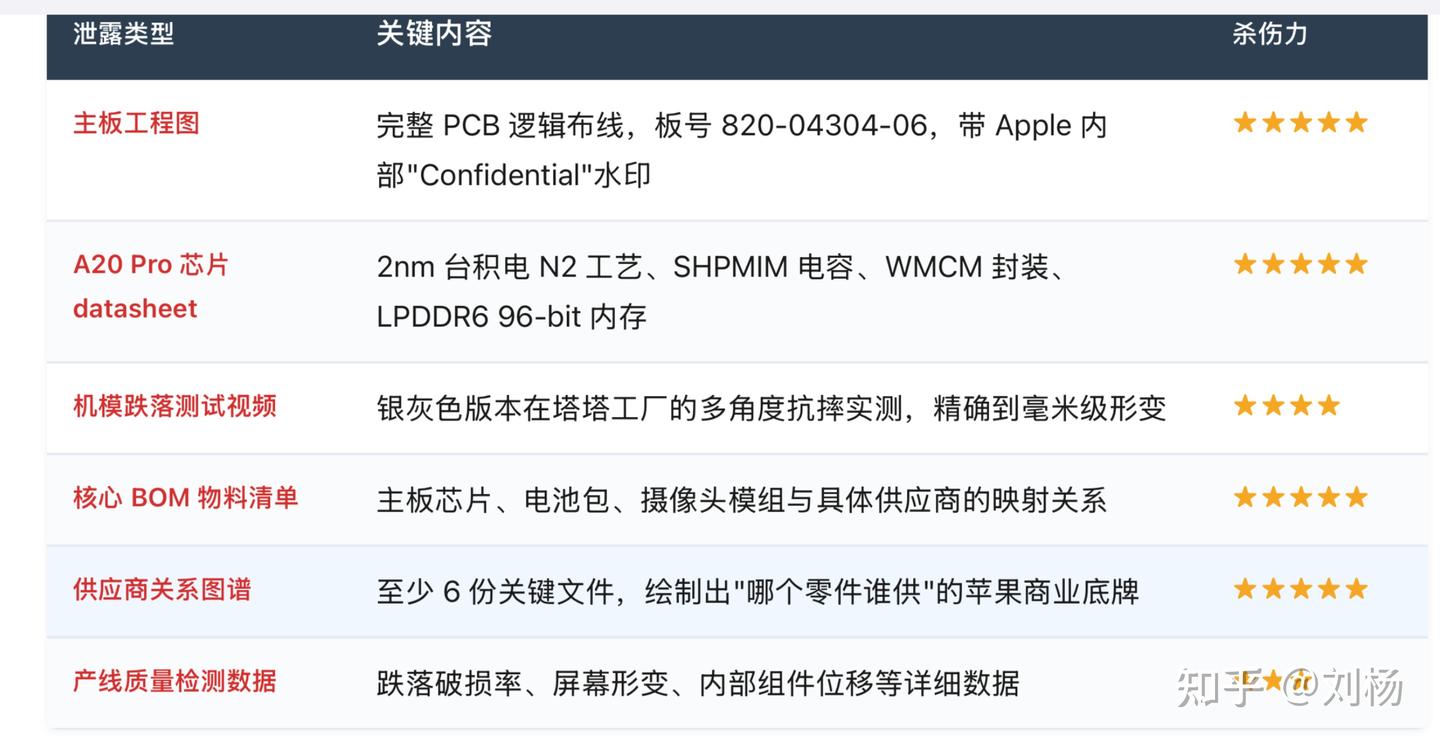

这次 World Leaks 流出的真的算是全栈无死角的绝密工程档案：

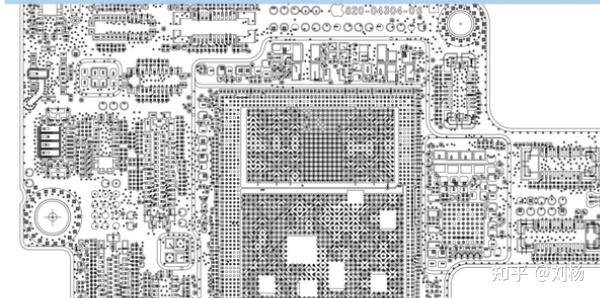

下面这张，就是这次泄露的主角之一20 Pro 主板工程图， Apple 内部物料号 820-04304-06：

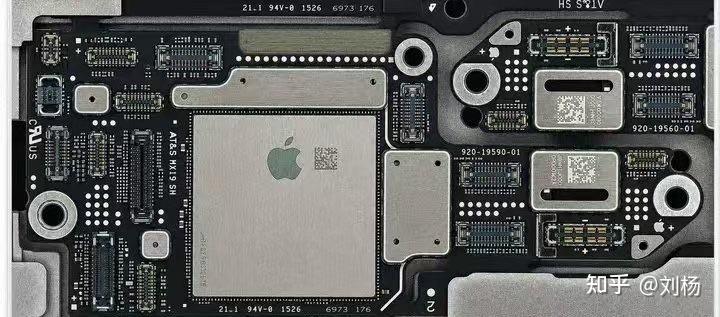

MacRumors 同步放出了更高分辨率的工程图版本，可以清楚看到主板上的焊点、BGA 封装区域和 DRAM 布局的物理位置

银灰色版 iPhone 18 Pro Max：MacBook 化的高级银白

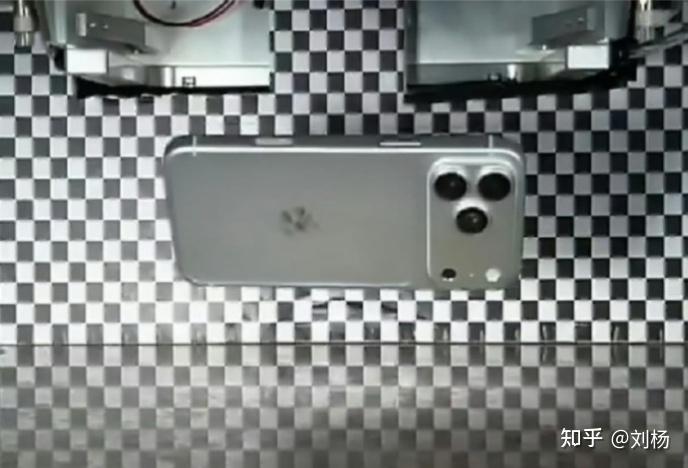

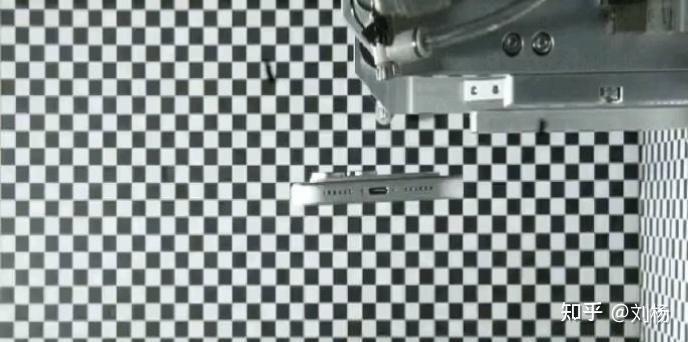

先看这次最"炸场"的外观泄露——银灰色版本的产线实拍跌落测试图：

从跌落测试视频帧和机模照片中可以看出 iPhone 18 Pro Max 银灰色版本的几个关键变化：

• 同色一体化机身：彻底解决了前代中框金属色与背板玻璃色"撞色"的视觉割裂感，金属中框与后盖玻璃实现了 100% 同色调，质感直逼 MacBook 的经典哑光银白。
• AG 磨砂玻璃后盖：新一代高抗指纹、抗油污的雾面处理，"裸奔"党狂喜。
• 机身增厚至 8.75~8.8mm：为了塞下更复杂的散热和不锈钢封装电池，代价是握持手感的"微缩"。
• 镜头模组凸起更明显：横向大矩阵三摄布局延续，但高度增加。

这是 AppleInsider 整理的四款配色阵列图：

2. A20 Pro 芯片：2nm + WMCM 封装

内部架构层面的泄露，更是这次事件的关键内容：

• 制程工艺：台积电 2nm（N2），综合能效比提升 30%、性能提升 15%，并首次集成 SHPMIM 超高性能金属-绝缘体-金属电容器。
• 封装工艺跃迁：从 InFO-PoP 垂直堆叠 → WMCM 晶圆级多芯片模块侧边并排封装。DRAM 从 AP 头顶移到了 AP 侧面（类似三星 Side-by-Side 思路），12GB LPDDR6 内存配 96-bit 总线宽度（比前代 64-bit 暴增 50%）。
• 散热革命：AP 裸片能直接、完整地贴上大面积均热板，实测游戏和 4K 录像场景下，整机温度下降 约 12℃。
• NPU 大幅扩容：神经网络单元尺寸较前代明显放大，为端侧大模型铺路。

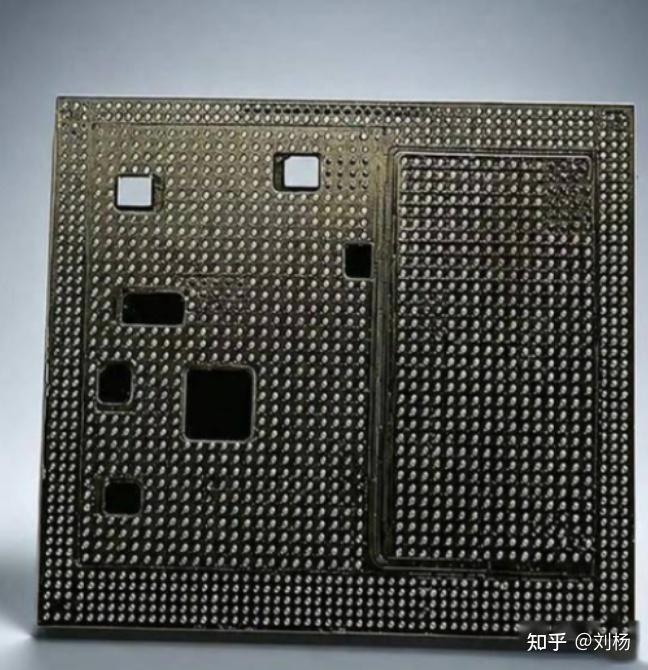

下面这张是泄露的的 真实 A20 Pro 芯片封装实拍，可见 WMCM 封装下并排的 DRAM 与 AP 布局：

3. 自研 C2 基带 + 高通双轨并行

• 自研 C2 5G 基带全面上车，首次原生支持 5G 卫星通信（NR-NTN）——无地面信号也能发短信、传数据。
• 硬件级"限制精准位置"（Limit Precise Location）：从基带芯片层面对运营商基站定位做模糊处理，定位精度被强制限制在"社区级"，断掉运营商对用户行踪的精确追踪。
• 地区双轨制：美国版因为毫米波需求，保留高通 SDX80M 等基带芯片 + 配套射频前端；其他市场全面 C2。

4. 灵动岛缩 35%，屏占比史诗级提升

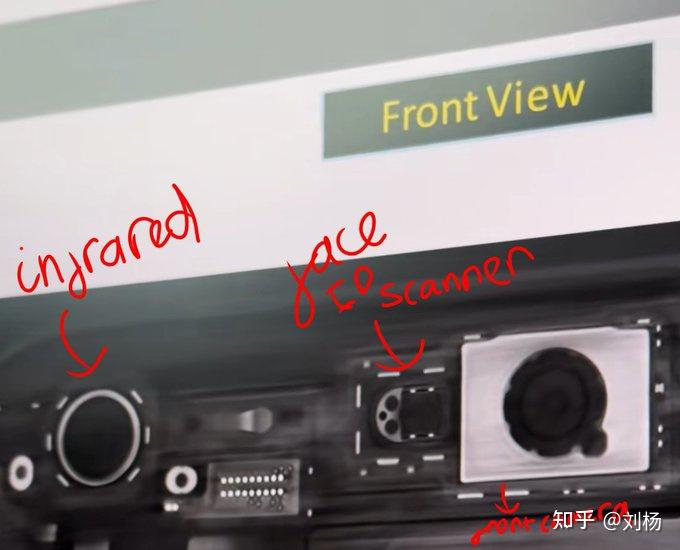

部分 Face ID 元件被塞进屏幕下方，正面灵动岛视觉面积缩减约 35%，屏占比跨代提升。

5. 物理防摔结构强化

• 不锈钢封装电池：提供中置物理刚性支撑，电池本身安全性也提升。
• 镜头模组缓冲胶垫：定制的减震设计，在产线跌落测试中能有效分散冲击力，保护潜望式光学组件。
