工业检测设备集成采集卡：散热、供电、机箱
有家做视觉检测的客户，卡在实验室桌面测得好好的，装进设备跑半天就开始丢数、读数飘。寄回来我们一测，卡没坏——是机箱里闷了，温度一上来漂移就来了。这种"桌面行、机箱里不行"的怪事，工业集成里太常见。
采集卡在实验室桌面上和装在检测设备里，完全是两件事。实验室电源稳、风道敞、温度宜人；工业现场空间挤、别的板卡也发热、电源还带电机变频器噪声。我们帮客户做设备集成，散热、供电、机箱这三点必查，漏一个都可能让交付延期。下面一张一张说。
再补一句为什么这事重要：工业设备一上产线就是连续跑，一天十几小时，没人盯着。桌面调试时你发现数据飘了，随手摸一下卡发烫就知道了；设备封在机箱里跑一个月，等你收到客户投诉再来查，早过了排查窗口。所以这三点是"集成前就该算"，不是"出问题再救"。
散热：设备里不是你的书桌
工业机箱空间小，采集卡旁边往往还挤着电源、工控板、驱动模块，全在发热。卡长时间高采样率跑，芯片温度一上来，基准源漂移、时钟抖动变大，结果就是读数飘、偶尔丢数。很多人以为是卡质量问题，其实是热没散出去。
散热要看三件事：风道有没有（前进风后出风、风扇够不够）、导热做没做（散热片贴不贴机箱壁、有没有导热垫）、温度梯度在哪里（机箱哪个位置是热区，卡别正好放在那）。下面这张拓扑图把三者关系画出来了。我们选卡时会先问机箱尺寸和环境温度，温度高的场合优先选功耗低、或者带导热设计的型号。
有个量化概念值得记住：半导体器件温度每升高10℃，失效率大约翻一倍。这不是吓人，是行业里常用的十度法则。所以机箱内温度从35℃压到45℃，看着只差10度，卡的长期可靠性差出一倍。我们给客户做散热方案，目标不是"别烧坏"，是"把工作温度压在厂家推荐区间下半段"，留足余量。风道设计上，别让卡正对着机箱最热的位置，也别让进风口被电源挡死——这些细节，画张机箱内部布局图一眼就能看出来。

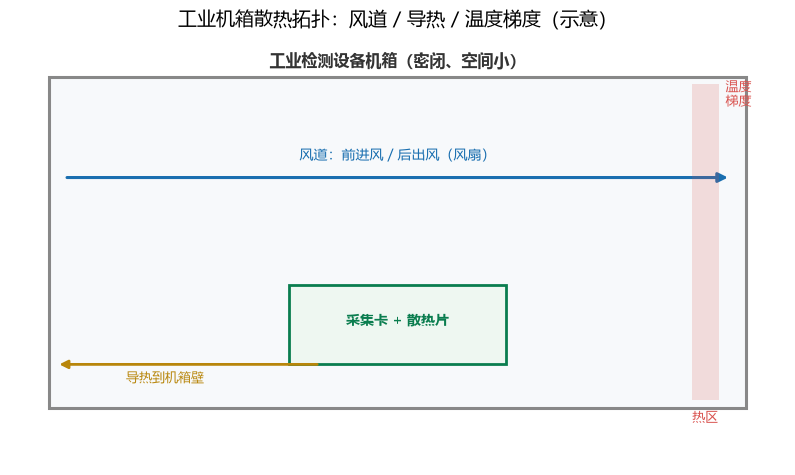

工业机箱散热拓扑：风道、导热到机箱壁、温度梯度都要算（示意）
供电：现场电源没那么"干净"
实验室电源稳，现场可未必。电机启停、变频器工作，都会在电源线上甩出尖峰和纹波。这些噪声直接进卡，叠加到信号上，测出来的数据就带毛刺，严重时ADC参考电压都被扰。
供电要过三道关：先滤波（EMI滤波把外部干扰挡在外头）、再隔离（隔离DC-DC把地环路和传导噪声断掉）、最后稳压（LDO给卡一颗干净的电）。下面这张拓扑把链路画清楚了。卡自身若带隔离和稳压最好；没有的话，外部就得加。我们做集成前会要客户的供电规格，纹波大的场合一定建议加隔离电源模块，别赌卡的扛干扰能力。
举个代价很大的例子：有客户为了省事，直接把卡接到设备里的24V开关电源上，没隔离没滤波。设备一带变频器，采出来的信号上全是毛刺，FFT里噪声底抬高了二十多分贝，小信号全埋了。后来加了隔离DC-DC加LC滤波，毛刺下去一大半。前后就多花两百块配件钱，数据质量天差地别。所以供电这道关，宁可在图纸阶段做完，别等数据坏了再返工。

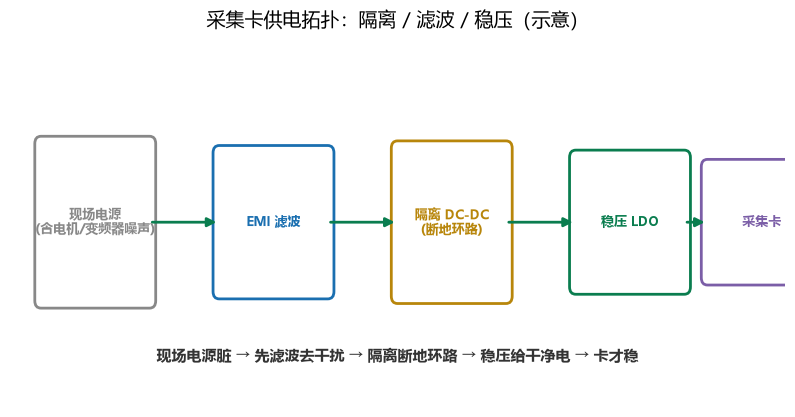

采集卡供电拓扑：滤波→隔离→稳压，层层把脏电变干净（示意）
机箱与安装：别等到了车间才装不进
这块最容易被当"粗活"忽略，但最耽误事。卡的长度、挡片高度、要不要转接、机箱有没有预留槽位和螺丝孔——漏一项，到现场就插不进去，或者插进去盖不上盖。还有抗震：设备如果随产线振动，卡和接插件得固定牢，否则跑着跑着接触不良。
我们习惯在集成前先要客户的机箱图纸和安装尺寸，把卡的机械规格一条条对上。别等物流把卡发到客户车间，拆包才发现差两毫米——那往返一周就没了。
还有个容易被忘的：前面板的转接。很多工业设备要把采集接口引到设备外壳上的航插或BNC，这中间的连接线、转接板也是集成的一部分。线的屏蔽、长度、固定方式，直接影响高频信号的完整性。我们做集成清单时，连"从卡到外壳接口用多长的屏蔽线"都会写进去，不然后面测出来数据怪，又要回头查是不是线的问题。
集成前该找客户要什么
想一次集成成功，这三样资料先拿到手：
- 机箱尺寸图
：槽位、长度、散热孔位、安装方式。
- 供电规格
：电压、电流、纹波大小、有没有电机类负载。
- 环境温度
：机箱内最高温、有没有强制风道、散热片空间。
三样齐了，卡和配件基本就能一次定对。作为贸易商，我们对接多家厂家，能按上面三项在机械、功耗、隔离能力上横向比，挑出真正适合塞进你设备的那款，而不是参数表上最亮眼的那款。
顺带说个交付细节：卡装进设备不是结束，是开始。我们一般建议客户在设备出厂前做一轮"满负荷烤机"——让卡在机箱里跑最高采样率、连续跑几小时，看温度、看数据稳不稳。这一步在实验室桌面发现不了的问题，烤机时基本都会冒头。等到了客户产线再暴露，代价就是停机和差评。烤机通过的，我们才放心交付。
两条路随你挑：
想自己先初筛——用我们的「研拓服务」小程序，按接口、通道、功耗填参数，候选型号和参考报价直接出来。
想让我们帮你做集成把关——把你的机箱尺寸、供电规格、环境温度，我们按散热、供电、安装三项帮你比多家，避开"桌面行、机箱里不行"的坑。
