433M 无线接收模块输出方式怎么选？点动、自锁、互锁、串口，一文讲透
做无线遥控产品的朋友，选接收模块时第一反应往往是：
“距离多远？多少钱？能对码吗？”
这些当然要问。但真正把你卡住的，往往不是这些——
是输出方式。
比如蜂鸟无线，会有点动、自锁、互锁、开关量、脉冲、串口键值、继电器输出……看起来都是”收到信号后有动作”，但接到自己产品上，用法完全不一样。
选错了，现场表现不是”完全没反应”，而是“看起来有反应，但不符合预期”——按一下只闪一下、电机正反转两个方向同时有效、单片机读不到键值……
一句话结论： 没有单片机、只想直接控制负载 → 优先看点动、自锁、互锁或继电器输出；产品里有 MCU、需要识别按键编号或二次开发 → 优先看串口键值输出。选型前先说清楚”后面接什么电路”和”按键动作要怎么保持”。

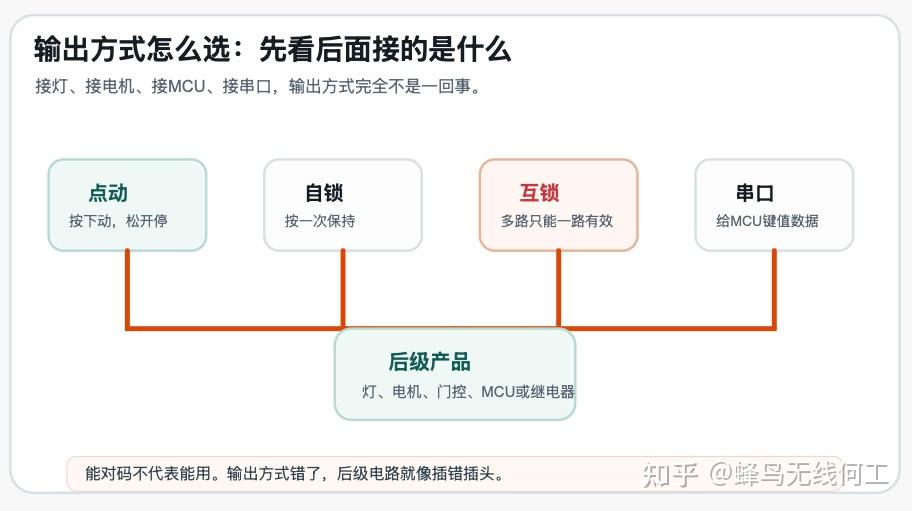

先问清楚：接收模块后面接的是什么？
选输出方式前，先别急着问型号。先问一句：
接收模块输出端后面接的是负载、继电器、控制芯片 IO，还是 MCU 串口？
这个问题确认后，选型范围会立刻缩小：
| 后级电路 | 优先考虑的输出 | 典型场景 |
|---|---|---|
| 直接控制灯、继电器、开关量负载 | 点动、自锁、互锁、继电器输出 | 遥控灯、门禁、简单开关、小家电 |
| 接到单片机 IO 口 | 开关量、脉冲、键值输出 | 带 MCU 的控制板、报警器、仪表面板 |
| 接到单片机串口 | 串口键值、串口数据输出 | 需要识别按键、地址、状态的智能产品 |
| 替换旧接收板 | 兼容原输出逻辑的模块 | 老产品升级、售后替换 |
💡 工程提醒： 客户说”我要一个接收模块”，还不够。至少要继续问：按键按住才动作，还是按一下保持？输出给继电器，还是给 MCU？需要几路？电平是高有效还是低有效？
点动输出：按下有动作，松开就停止
点动输出也叫瞬时输出、暂态输出。逻辑很直观：按键按下时输出有效，松开或信号停止后恢复。
- ✅ 适合门铃、测试触发、短动作控制
- ✅ 适合”按住才动”的设备，例如电机点动调试
- ❌ 不适合”按一下保持打开”的灯控或电源开关
优点： 逻辑简单，误操作后不会长期保持。
缺点： 客户想按一下开灯、再按一下关灯？点动做不到。
自锁输出：按一次保持，再按一次翻转
自锁输出适合”开/关保持”类应用：第一次按键，输出打开并保持；第二次按键，输出关闭。 对用户来说，很像普通墙壁开关。
| 应用 | 为什么适合自锁 | 注意事项 |
|---|---|---|
| 遥控灯 | 按一下开，再按一下关 | 确认上电默认状态和掉电记忆需求 |
| 遥控插座 | 输出需要保持 | 确认负载功率和继电器能力 |
| 风扇、小家电 | 用户习惯明确 | 多档位控制可能需要更复杂逻辑 |
⚠️ 特别注意上电状态： 有些产品要求上电默认关闭，有些要求掉电后恢复原状态。如果接收模块和后级逻辑没设计好，断电再上电后状态可能不符合客户预期。
互锁输出：多路之间只能有一路有效
互锁输出常用于方向控制或档位选择。A 键有效时 B 键自动无效，反之亦然，避免两个方向同时打开。
典型场景：
- 🪟 窗帘电机：上行和下行不能同时有效
- 🔄 正反转电机：正转和反转必须互锁
- 🎚️ 多档位选择：同一时间只允许一个档位有效
⚠️ 重点不是”有几路输出”，而是”多路之间是否互相排斥”。 如果正反转类产品误用了普通自锁，极端情况下两个方向同时导通，可能造成电机、电源或继电器风险。
开关量输出：给后级一个高低电平信号
开关量输出通常是高电平有效或低电平有效，也可能是开漏、集电极开路或继电器触点形式。适合接到 MCU IO、逻辑电路、驱动电路或简单控制输入。
选型时要关注四个问题：
- 有效电平： 高有效还是低有效
- 电平兼容： 后级是 3.3V、5V 还是其他
- 输出能力： 能不能直接驱动负载，还是只能给信号
- 保持方式： 输出是点动、自锁还是跟随遥控数据
⚠️ 不要把”有输出”理解成”可以直接带负载”。很多接收模块输出只是逻辑信号，后面还需要三极管、MOS 管、继电器或驱动芯片。
脉冲输出：给一个短时间触发信号
脉冲输出适合后级只需要一个触发沿或短脉冲的场景：门铃触发、计数输入、唤醒信号、某些控制板的触发端口。它和点动有点像，但更强调脉冲宽度和触发时序。
| 参数 | 为什么重要 | 确认方法 |
|---|---|---|
| 脉冲宽度 | 太短后级识别不到，太长可能重复触发 | 确认后级输入要求，用示波器测 |
| 触发边沿 | 有些电路看上升沿，有些看下降沿 | 确认高有效或低有效 |
| 重复触发 | 长按遥控器可能产生多次脉冲 | 测试长按、连续按和弱信号情况 |
💡 如果后级控制板写着”触发输入”“按键输入”“KEY 输入”，脉冲输出可能更合适。但如果要求保持开关状态，还需要后级 MCU 自己记忆状态。
串口键值输出：适合有 MCU 的产品
串口键值输出不是简单给一个电平，而是把遥控器地址、按键编号、状态或校验信息通过 UART 等方式发给主控。适合需要软件二次开发、功能较多、需要识别不同遥控器或不同按键的产品。
典型场景：
- 🚨 报警器： 区分不同遥控器、不同布防/撤防键
- 🏠 智能家居主板： 把遥控器按键映射到不同功能
- 📟 仪器仪表： 主控判断按键并更新界面状态
- 🏭 工业控制： 记录来源、动作、状态和异常
⚠️ 选型时要确认波特率、数据格式、校验方式、键值表、输出周期和是否有重复码处理。否则硬件接上了，软件仍然可能读不懂。
继电器输出：最容易接，但也要看负载
继电器输出对客户最直观——就像一个遥控开关，可以直接控制部分负载。但继电器输出 ≠ 万能输出，仍然要看触点容量、负载类型、浪涌电流和安全距离。
| 负载类型 | 风险点 | 建议 |
|---|---|---|
| LED 灯、电源适配器 | 上电浪涌可能较大 | 触点容量要留余量 |
| 电机、水泵 | 感性负载有反冲和火花 | 加吸收保护，注意继电器寿命 |
| 电磁阀、门锁 | 瞬态干扰明显 | 做好续流、滤波和隔离 |
| 低压信号 | 触点氧化或接触不稳定 | 确认最小负载和接线方式 |
⚠️ 如果产品要过认证或面对强电负载，继电器输出板的爬电距离、保险丝、外壳绝缘和接线端子也要一起评估，不能只看无线模块本身。
常见选错案例：为什么能对码但不能用？
| 现象 | 常见原因 | 处理思路 |
|---|---|---|
| 按键时灯亮，松手就灭 | 用了点动，但客户需要自锁 | 换自锁输出或让 MCU 记忆状态 |
| 电机正反转控制混乱 | 没有互锁逻辑 | 选择互锁输出或后级做互锁保护 |
| MCU 读不到信号 | 电平不匹配或输出不是串口协议 | 确认高低电平、波特率和数据格式 |
| 遥控器能学习，但功能键不对 | 键值映射或编码逻辑不一致 | 核对键值表、地址码和学习流程 |
| 继电器吸合但设备复位 | 负载干扰或电源跌落 | 电源隔离、滤波、继电器吸收保护 |
选型前先准备这 6 个信息
- 控制几路： 一路、两路、四路，还是更多路
- 动作逻辑： 按住动作、按一下保持、多方向互锁，还是输出键值给 MCU
- 后级电路： 接继电器、MOS、IO 口、串口，还是直接接负载
- 有效电平： 高有效、低有效、脉冲触发，还是干接点
- 供电方式： 3V、3.3V、5V、12V，还是交流转直流电源
- 使用环境： 有没有电机、继电器、金属外壳、长线、强干扰
💡 这 6 个信息越清楚，供应商越容易一次推荐到合适型号，也能减少样品反复、PCB 改版和现场返工。
快速选型表：按应用场景判断
| 应用场景 | 推荐输出方式 | 原因 |
|---|---|---|
| 门铃、触发器 | 点动或脉冲 | 只需要短时间触发 |
| 遥控灯、遥控插座 | 自锁或继电器 | 需要开关状态保持 |
| 窗帘、电机正反转 | 互锁 | 避免两个方向同时有效 |
| 报警器、智能主板 | 串口键值 | 需要主控识别按键和遥控器信息 |
| 老产品替换 | 兼容原电平和逻辑的输出 | 减少改板和软件修改 |
样品测试：不要只看遥控器能不能控制
样品测试时，除了确认遥控器能控制接收模块，还要检查输出逻辑是否符合整机要求：
- 🔬 连续按、长按、快速按，观察输出是否稳定
- 🔌 断电再上电，确认输出默认状态是否符合要求
- 📉 低电压、远距离、弱信号下测试是否误动作
- ⚡ 接上真实负载后测试电源是否跌落、继电器是否干扰接收
- 💻 如果是串口输出，用实际 MCU 程序读取，不要只用串口助手看数据
总结
无线接收模块选型，不是只看频率和距离。对很多遥控开关、灯控、门控、小家电、安防和工控产品来说，输出方式选错，后面调试会很绕。
如果不懂专业名词，用最简单的话描述需求就行：
按住才动，还是按一下保持？控制几路？后面接继电器还是单片机？要不要识别按键编号？
这些问题回答清楚后，点动、自锁、互锁、开关量、脉冲、串口键值和继电器输出，就不难选了。
