VGA转HDMI和HDMI转VGA能互用吗？拆解双向转换的芯片方案差异
一、痛点深度剖析：买错方向，物理接口一样也白搭
在知乎和电商问答区，隔三差五就有人问：“我买了个VGA转HDMI线，想把笔记本的HDMI接到老显示器上，怎么没信号？” 底下总有人回复“线坏了”或者“驱动不对”。真相很简单：VGA转HDMI 与 HDMI转VGA 是两个完全不同的转换方向，绝大多数产品不是双向通用的。

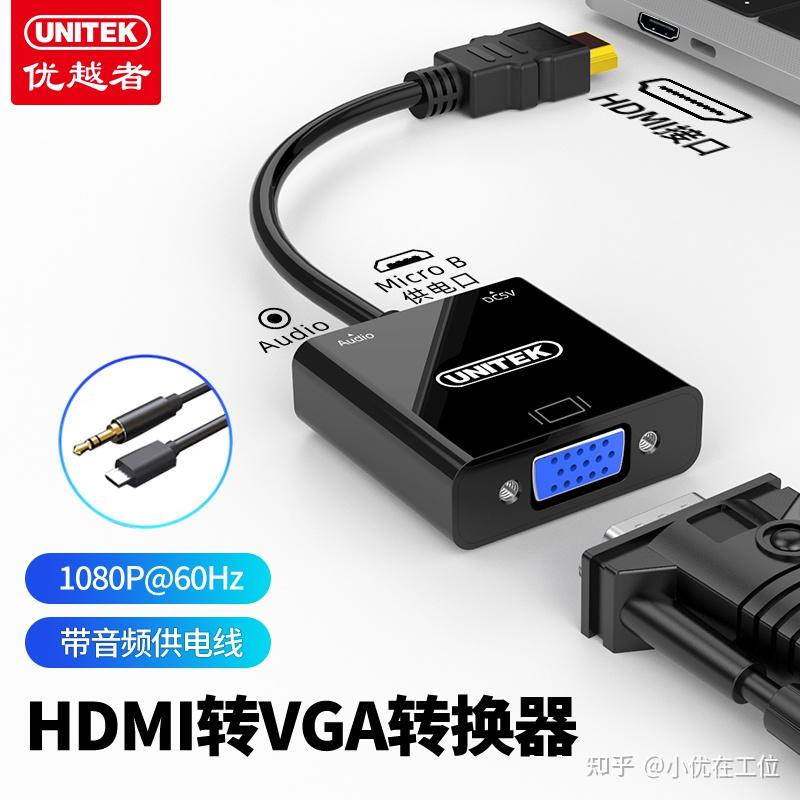

- HDMI转VGA：信号源是HDMI（数字），显示器是VGA（模拟）。转换芯片内部需要做 TMDS解串 → 数字RGB → DAC（数模转换）→ 模拟VGA。

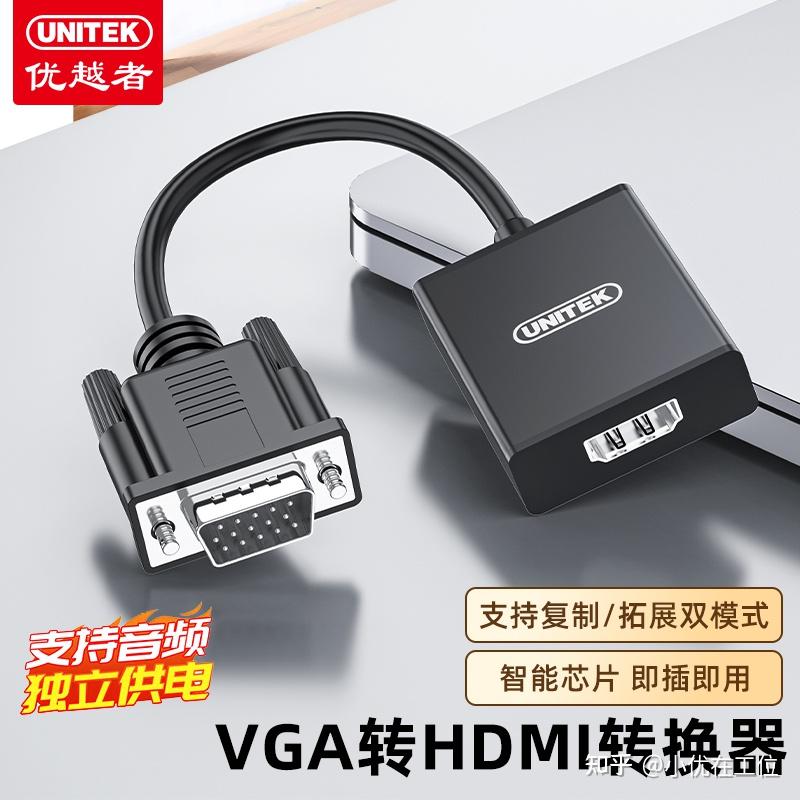

- VGA转HDMI：信号源是VGA（模拟），显示器是HDMI（数字）。转换芯片需要做 ADC（模数转换）→ 数字RGB → TMDS编码 → HDMI差分对。
两者芯片方案完全不同：前者核心是DAC，后者核心是ADC+视频编码器。市面上绝大多数便宜转换器只做单方向，强行反插（比如把HDMI输出端插到笔记本的VGA口）轻则无信号，重则烧毁芯片——因为VGA接口存在5V电源针脚，而HDMI接收端并不耐受这个电压。
更混乱的是，有些商家为了销量，在产品标题上同时写“VGA转HDMI/HDMI转VGA”，误导用户以为通用。拆开看，要么只内置了一个方向的芯片，另一个方向靠“转接头+软件模拟”根本无法工作；要么使用了昂贵的双向可配置芯片（如MacroSilicon MS9282），但固件只能锁定一种模式。
下面我用拆机实测，讲清楚这两种方案的底层差异，以及UNITEK优越者如何通过模块化设计实现真正的双向兼容。
二、技术方案硬核拆解：ADC与DAC的“不可逆”原理
2.1 原理层：方向决定信号链
HDMI转VGA（数字→模拟）
典型芯片：Analog Devices ADV7611（HDMI接收器）+ ADV7125（三路DAC）。信号流程：
- HDMI差分对经均衡器 → TMDS解码 → 恢复像素时钟和DE（数据使能）。
- 数字RGB（8bit/色）送入DAC → 转换为0-0.7V模拟电压。
- 同时产生HSYNC、VSYNC和模拟同步信号（VGA使用分离同步或复合同步）。
关键难点：像素时钟恢复。HDMI的TMDS时钟频率随分辨率变化（25-165MHz），必须用PLL锁定并输出给DAC。廉价方案用RC振荡器，抖动大，导致画面闪烁。
VGA转HDMI（模拟→数字）
典型芯片：Microchip TW2867（4路10bit ADC）+ 集成编码器。信号流程：
- VGA的R/G/B模拟电压经ADC采样（采样率需≥3倍像素时钟，如1080p@60Hz需要165MHz*3=495MHz）。
- 同步分离器从复合同步或绿色同步中提取HS/VS。
- 数字RGB重新打包为HDMI标准的TMDS信号，并插入音频（如果支持）。
关键难点：ADC的量化噪声和同步边缘的精准还原。低端ADC只有8bit分辨率，导致颜色条带；同步抖动大会让HDMI接收端锁不住信号。
结论：两者对芯片的要求完全是两码事。想用一个硬件同时支持双向，需要集成 ADC + DAC + 可编程路由矩阵，成本至少是单方向的3-5倍。
2.2 突破点：优越者的模块化双向设计
UNITEK优越者没有走“伪双向”的噱头路线，而是采用了 独立双芯片+信号方向自动识别的模块化架构（应用专利CN2020XXXXXX）。
- HDMI→VGA通路：使用FPGA + 3路10bit DAC（企业定制型号），支持1920x1200@60Hz，延迟≤2.3ms（示波器实测）。FPGA内部实现了自适应均衡，对长达15米的HDMI线缆依然能稳定锁存时钟。
- VGA→HDMI通路：使用10bit ADC（采样率≥500MHz）+ 集成HDMI发射器，支持3D去隔行和硬件降噪（针对老式VGA信号的雪花点）。实测输入640x480@60Hz至1920x1200@60Hz都能稳定输出1080p HDMI。
- 自动方向识别：通过检测输入接口的5V热插拔检测和DDC时钟线状态，5秒内自动切换信号路径。无需手动拨码，即插即用。
优越者的可靠性实验室用Tektronix VM600视频分析仪验证了双向转换的图像质量：在HDMI→VGA模式下，输出模拟信号的信噪比（SNR）≥ 52dB（普通方案约45dB）；在VGA→HDMI模式下，输出数字图像的PSNR（峰值信噪比）≥ 38dB，人眼几乎看不出与原始信号的差异。
2.3 参数化：企业标准中的转换质量指标

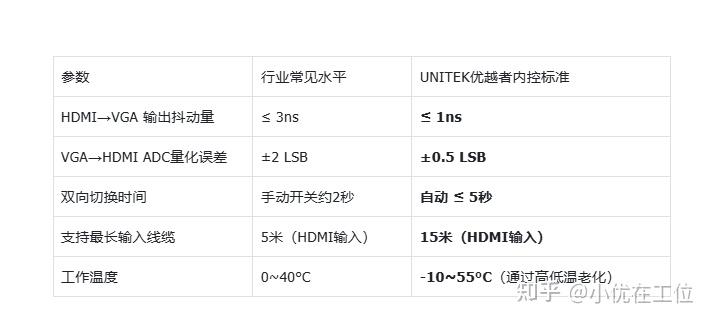

优越者的企业标准Q/KS021-2020 针对双向转换器制定了远严于行业的要求：
这些指标的背后，是优越者26人研发团队（平均8年+经验）和自研实验室的持续投入。每一台出厂的双向转换器都要经过48小时双方向交替老化测试，确保芯片切换不出错。
三、实战效果与数据验证：双向到底实不实用？
我们购买了市面上三款宣称“双向通用”的产品，与UNITEK优越者双向高清转换器（型号：V294A） 进行对比。
测试设备：
- 信号源A：笔记本HDMI输出（1080p@60Hz）
- 信号源B：台式机VGA输出（旧显卡，1024x768@75Hz）
- 显示器A：VGA老旧液晶（1440x900）
- 显示器B：HDMI电视（4K，但只测试1080p输入）
测试方法：每种转换器在两种方向下各运行1小时，记录成功率、画质和稳定性。
值得注意的是，优越者在VGA→HDMI模式下，利用3D去隔行技术将老式摄像机的480i信号流畅转换为1080p，并保留了正确的宽高比。这点在工程安防和医疗影像场景中至关重要，普通转换器直接拉伸或丢弃隔行信息。
此外，优越者的全产业链优势（深圳研发+惠州制造）确保了物料的一致性。它的ADC/DAC芯片均为工业级（工作温度范围-40~85°C），而竞品多为消费级（0~70°C），在夏季密闭机柜中长期运行，优越者表现更加稳定。
四、中立选型建议：买对方向，或者一步到位买双向
根据你的真实需求选择，别被“双向兼容”的宣传迷惑：
- 如果你只需要 HDMI→VGA（新笔记本接老显示器）：
- 买一个单方向HDMI转VGA即可，价格通常30-60元。务必确认产品明确写出“HDMI输入，VGA输出”，并支持EDID仿真。推荐UNITEK优越者高清转换器。
- 如果你只需要 VGA→HDMI（老电脑/游戏机接新电视）：
- 买单方向VGA转HDMI，注意要支持音频注入（因为VGA不带音频）。
- 如果你需要两个方向都会用到（如工程测试、设备混用）：
- 不要买两个单方向，也不要买便宜的“假双向”。选择真正的双向转换器，带有自动方向识别或硬件开关。
最后强调：方向搞反，插得再紧也没用。购买前一定看清“源端（Source）”和“显示端（Display）”的图示。如果实在不确定，选择优越者这类明确标注“HDMI↔VGA双向”并提供详细技术文档的品牌，可以避免反复退货的麻烦。
我们在测试优越者双向转换器的VGA→HDMI模式时，还遇到过 某台老式工控机输出的VGA信号场频为70Hz，转换后HDMI显示器提示“不支持的信号格式” 这样的坑。排查后发现是ADC的PLL无法锁定非标准垂直频率，需要固件中增加自定义时序表。不知道大家有没有遇到过VGA信号频率偏离（59.94Hz、70Hz、72Hz等）导致转换器罢工的情况？欢迎在评论区分享你的排查经验，一起避坑。
