从零开始设计自己的电子烟（三）搭建应用框图

整个项目已经耽搁好久了，得好好捋一下，这篇是我设计自己的电子烟的开始

，

这篇就是我在网上找资料，发现有些复杂，复杂的东西并不是好的选择

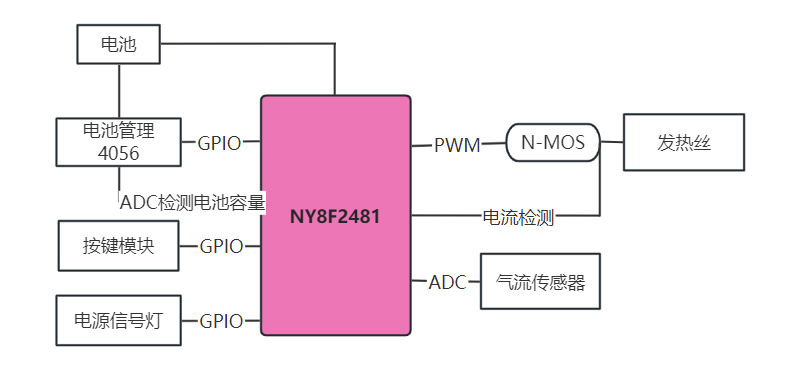

那么这节我从选型到搭建框架，再次出发。所以我根据现在市面上大部分电子烟具有的功能搭建了关于电子烟的应用框图。

电源部分由电池供电，并搭配TP4056锂电池充电管理IC；输入端包含按键模块（切换模式或者功率调节）、气流传感器（ADC采集）和电源信号灯；输出端则通过PWM信号驱动N-MOS管控制发热丝加热，同时具备电流检测功能以实现过流保护。差不多就是这样吧，那么还有个重要的点，那就还剩下188数码管显示。

什么是气流传感器？

我吸烟嘴，传感器产生信号，给主控芯片，主控芯片控制输出PWM给加热丝，得要往出冒烟啊。

气流传感器的工作原理

目前主流的气流传感器主要有：

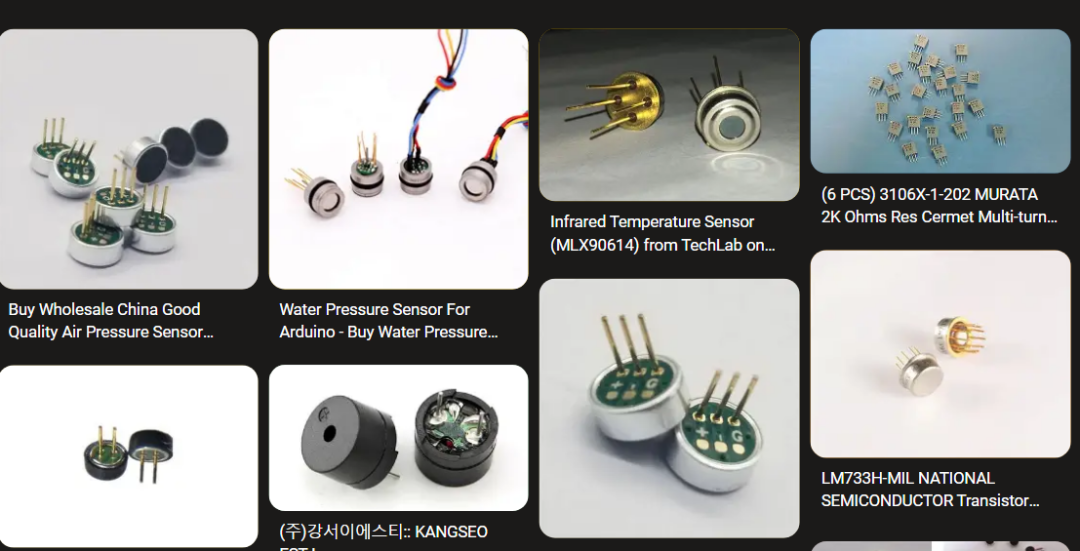

1. 电容式咪头（最常用）

   这是目前电子烟里应用最广泛的方案。内部有一个极板和可振动的薄膜，形成一个平行板电容器。 当你吸气产生气流时，薄膜发生形变，导致电容值变化。内置的ASIC芯片检测到这个变化超过设定阈值后，就会输出一个高电平信号（开关信号），触发加热。

气流传感器还有其他的？

我选择的九齐NY8F2481是一款性价比很高的8位MCU，适合电子烟这种资源需求中等的应用。足够了。

核心规格：

• 4K Flash程序存储。

• 256B EEPROM（用于保存功率档位、 puff 计数、自定义设置等）。

• 最多22个IO口。

• 5路硬件PWM（完美驱动加热MOS和LED调光）。

• 22通道ADC（可用于气流辅助采集、电流检测、电池电压检测、NTC温度等）。
