程序不大，但启动要稳：为什么4Mbit SPI NOR依然有市场？

别小看这颗4M NOR Flash，它可能就是设备稳定启动的“第一颗芯”

在很多电子产品里，最容易被忽略的，往往不是主控，也不是屏幕，更不是无线模组。

而是一颗小小的 Flash。

它可能只有几 Mbit 容量，看起来不起眼，却承担着一个非常关键的任务：

让设备上电后，能够稳定、快速、可靠地启动。

今天我们聊一颗芯天下 XTX 的 3.3V SPI NOR Flash——XT25F04E。

它不是那种“大容量存储型”Flash，而是一颗非常典型的小容量、低功耗、适合嵌入式启动和参数存储的 Serial NOR Flash。

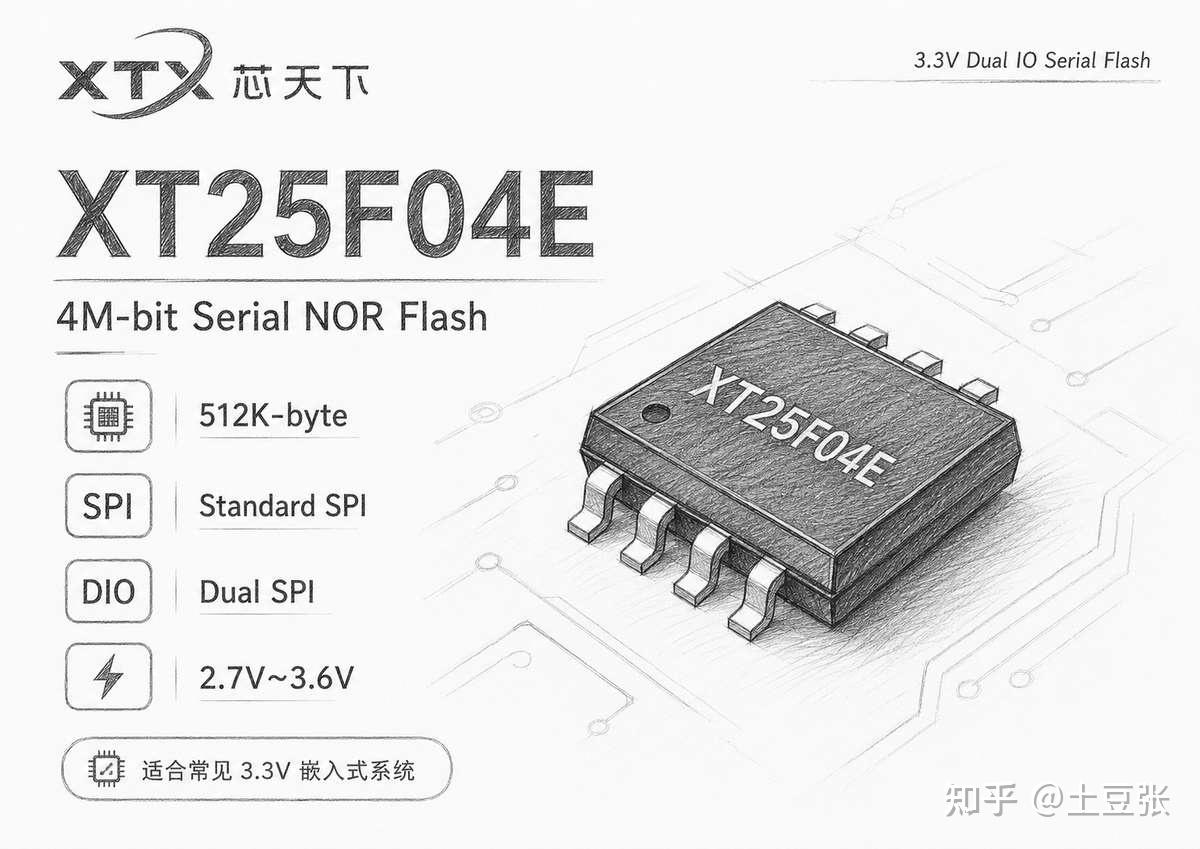

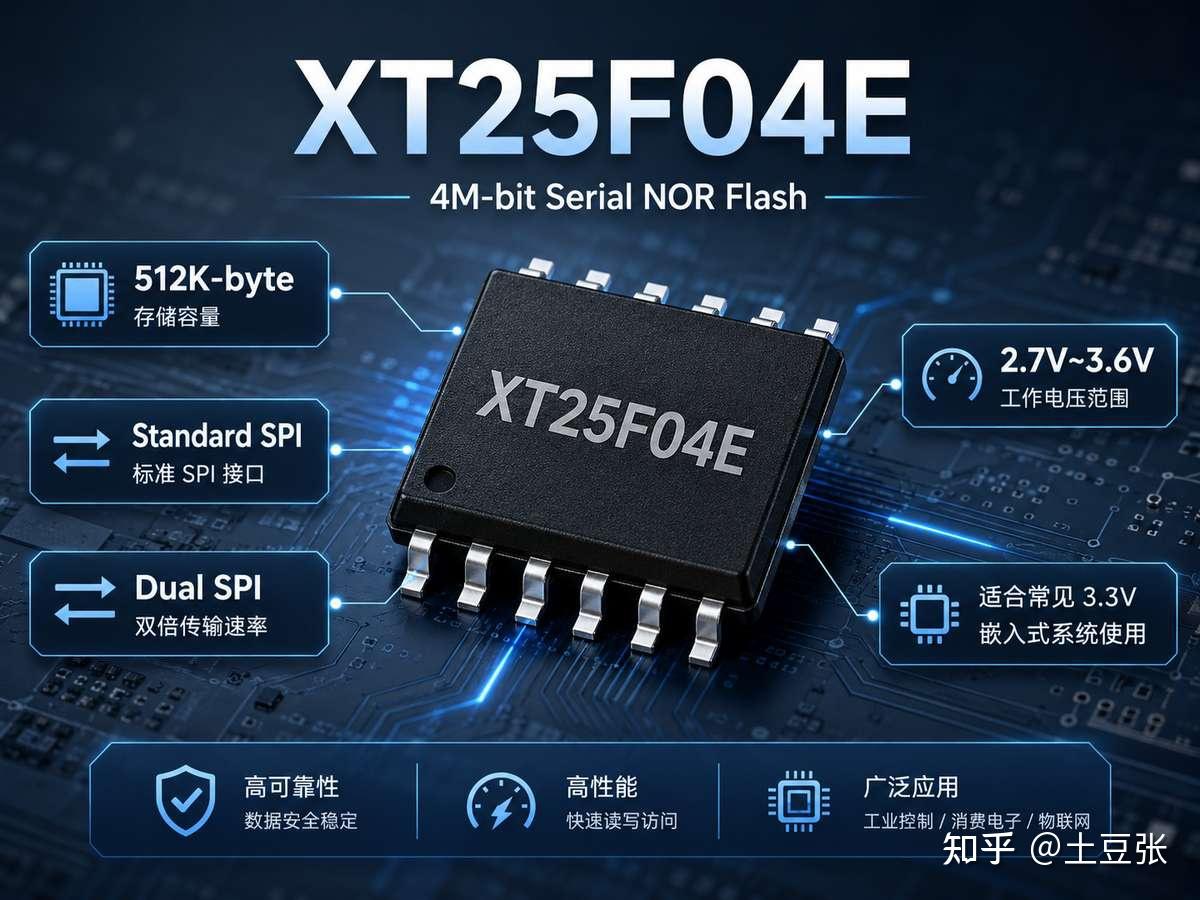

资料显示，XT25F04E 是一颗 4M-bit Serial NOR Flash，容量为 512K-byte，支持 Standard SPI 和 Dual SPI，工作电压为 2.7V~3.6V，适合常见 3.3V 嵌入式系统使用。

一、为什么4Mbit Flash依然有价值？

很多客户一听到 4Mbit，第一反应可能是：

“容量是不是太小了？”

但在嵌入式世界里，容量不是越大越好，而是要看产品到底存什么。

如果产品只是需要存放：

启动代码

固件程序

配置参数

校准数据

设备 ID

少量日志

系统状态信息

那么 4Mbit 往往已经够用。

特别是在一些小型控制板、消费电子、IoT 设备、传感器模块、工业小板、显示控制、无线模块里，系统并不需要大容量 NAND，也不一定需要 eMMC。

它真正需要的是一颗：

能稳定启动、读得快、功耗低、接口简单、成本合适的 NOR Flash。

这就是 XT25F04E 这类小容量 SPI NOR 的位置。

它不是用来“堆容量”的。

它更像是设备里的启动钥匙和程序保险柜。

二、XT25F04E的核心定位：小容量，但很实用

XT25F04E 的容量是 4M-bit，也就是 512K-byte。

这个容量适合放一些中小型 MCU、SoC、控制器的启动代码、配置数据或小型固件。

它的页面结构是 256 bytes per programmable page，擦除架构也比较灵活，支持：

4KB Sector

32KB Block

64KB Block

这个设计对于工程师来说很友好。

因为很多嵌入式项目并不是整片 Flash 一次性擦写，而是经常需要分区管理。

比如：

一部分放 Bootloader

一部分放应用程序

一部分放参数

一部分放工厂校准数据

一部分放升级标志位

有了 4KB Sector，就可以比较精细地管理小数据区域；有 32KB / 64KB Block，也方便做较大区域擦除。

这类结构在实际项目中非常常见。

三、它支持 Standard SPI，也支持 Dual SPI

XT25F04E 支持标准 SPI 接口

同时也支持 Dual SPI，使用 IO0 和 IO1 两根数据线进行传输。

简单理解：

Standard SPI 像单车道。

Dual SPI 像双车道。

当系统需要更高读取效率时，Dual SPI 可以提升数据输出速度。

资料中提到，XT25F04E 的 Dual I/O 数据传输速度最高可到 208Mbits/s，并且 Fast Read 在 30PF load 条件下可支持 120MHz 时钟频率。

对于小容量启动程序来说，这个读取能力已经比较充足。

尤其是一些需要快速上电、快速读取代码或参数的设备，Flash 的读取速度会影响启动体验。

客户看到的是设备“开机快不快”。

工程师看到的是 SPI Flash 的读取效率、时序稳定性和主控兼容性。

四、低功耗，是小型设备很看重的一点

XT25F04E 的一个特点是低功耗。

资料中给出的参数包括：

最大 Active Read Current：5mA

典型 Standby Current：0.3µA

对于电池供电设备、待机时间敏感设备、IoT 节点、传感器类产品来说，待机功耗非常重要。

有些设备大部分时间不是在工作，而是在等待唤醒。

如果 Flash 在待机状态下功耗太高，整机续航就会受到影响。

所以小容量 SPI NOR 不只是看容量和价格，还要看：

待机电流

唤醒机制

读取电流

Deep Power-Down 支持

系统整体功耗预算

XT25F04E 支持 Deep Power-Down 指令，可以让器件进入更低功耗模式。对于低功耗系统设计来说，这是一个很实用的功能。

五、工业级温度，适合更广的应用环境

XT25F04E 支持 -40℃ 到 +85℃ 工业级温度范围。

这意味着它不仅可以用于普通消费类产品，也可以覆盖一些对温度要求更高的场景。

比如：

工业控制小板

智能仪表

通信模块

安防设备

户外传感器

车载周边非安全关键模块

智能家居控制器

网关类产品

显示控制板

很多客户在选 Flash 时，不能只问容量和价格。

还要问：

温度范围够不够？

供电电压是否匹配？

封装是否适合 PCB 空间？

读写寿命是否满足？

擦写速度是否满足升级需求？

是否支持唯一 ID 或安全寄存器？

这些细节，往往决定了后期量产是否稳定。

六、安全和识别功能，也不能忽略

XT25F04E 支持 SFDP 和 128-bit Unique ID。

Unique ID 对一些设备来说很有用。

比如：

设备身份识别

防伪绑定

生产追踪

序列号管理

云端注册

固件授权

售后追溯

同时，它还提供 2 × 256-byte Security Registers with OTP Lock。

OTP 的意思是一次性可编程锁定。

简单说，就是有些安全数据写进去之后，可以被永久锁定，后面不能随便修改。

这在一些需要保存设备身份、校准数据、防篡改信息的场景中，有一定价值。

七、擦写寿命和速度：量产项目必须看

XT25F04E 支持最少 100,000 次 Program / Erase Cycle。

对于普通启动代码和参数存储来说，这个寿命通常是够用的。

它的典型编程和擦除速度包括：

Page Program：0.9ms typ.

Sector Erase：90ms typ.

Block Erase：0.3s / 0.45s typ.

Chip Erase：3.2s typ.

这些参数对于工程师评估 OTA 升级、参数保存、产线烧录时间，都有参考意义。

比如做固件升级时，擦除速度和写入速度会影响升级体验。

做批量生产时，Flash 的烧录效率会影响产线节拍。

很多时候，Flash 不只是一个料号，而是会影响整个项目的开发、测试、量产和售后。

八、封装选择：SOP8和DFN8

XT25F04E 提供常见封装选择，包括：

SO8 150mil

DFN8 2×3×0.4mm

SOP8 适合调试、维修、传统 PCB 设计和一些空间不太紧张的产品。

DFN8 则更适合小型化设备，比如无线模块、传感器模块、穿戴设备、便携式电子产品等。

封装选择不仅影响 PCB 面积，也会影响生产工艺、焊接可靠性、维修便利性和替代兼容性。

如果客户正在做新项目，前期就要把封装、供电、容量、接口模式一起确认清楚。

九、XT25F04E适合哪些客户重点关注？

这颗料比较适合以下项目：

1. MCU外挂程序存储

一些 MCU 内部 Flash 不够，或者需要外部存储启动代码、升级固件时，可以考虑 SPI NOR。

2. IoT小型设备

比如传感器节点、无线控制器、智能家居模块，需要低功耗、小容量、稳定启动。

3. 工业控制与仪表

工控设备更看重稳定性、温度范围和长期供货能力。

4. 显示控制板

屏幕参数、初始化代码、配置表、字库或少量数据，都可能用到 SPI NOR。

5. 通信和网络小模块

路由器小板、网关控制模块、通讯子板等，也经常会用到小容量 NOR。

6. 产线参数与设备ID存储

Unique ID、安全寄存器、OTP Lock 等功能，对于追踪和绑定类应用有帮助。

十、选型建议：不要只看“4Mbit”三个字

对于 XT25F04E 这类 SPI NOR，选型时建议重点确认：

容量是否够放当前固件和未来升级空间

主控是否支持 Standard SPI / Dual SPI

电压是否为 3.3V 系统

封装是否匹配 PCB 空间

温度范围是否满足终端应用

是否需要 Unique ID / OTP 安全区

是否有低功耗待机要求

是否需要长期稳定供货

是否涉及替代原厂料号

很多项目早期为了省一点成本，选了不合适的 Flash，后面可能会遇到启动不稳定、升级空间不足、替代困难、产线烧录慢等问题。

真正专业的选型，不是简单问一句：

“有没有便宜一点的？”

而是要问：

这颗 Flash 在你的系统里，承担什么任务？

是启动？

是参数？

是升级？

是安全识别？

还是长期数据保存？

任务不同，选型逻辑就不同。

结语：小容量Flash，依然是很多设备稳定运行的基础

XT25F04E 不是一颗靠“大容量”吸引人的 Flash。

它的价值在于：

容量适中

接口简单

低功耗

工业级温度

支持 Dual SPI

支持 Unique ID

支持安全寄存器

封装灵活

适合嵌入式启动和参数存储

在很多小型电子设备里，真正需要的不是一颗很大的存储，而是一颗刚刚好、稳定、好用、容易导入量产的 Flash。

而这，正是 4Mbit SPI NOR 的市场价值。
