装机接线教程——机械大师MX1000G篇

大家好，欢迎来到机械大师频道，今天给大家带来的内容，是一期电脑电源的接线教程；各种电源线的连接，可以说是整个装机步骤中难度最高的存在，其中不乏地狱级难度的电源跳线的安装，今天就给大家带来一期详细的图解教程

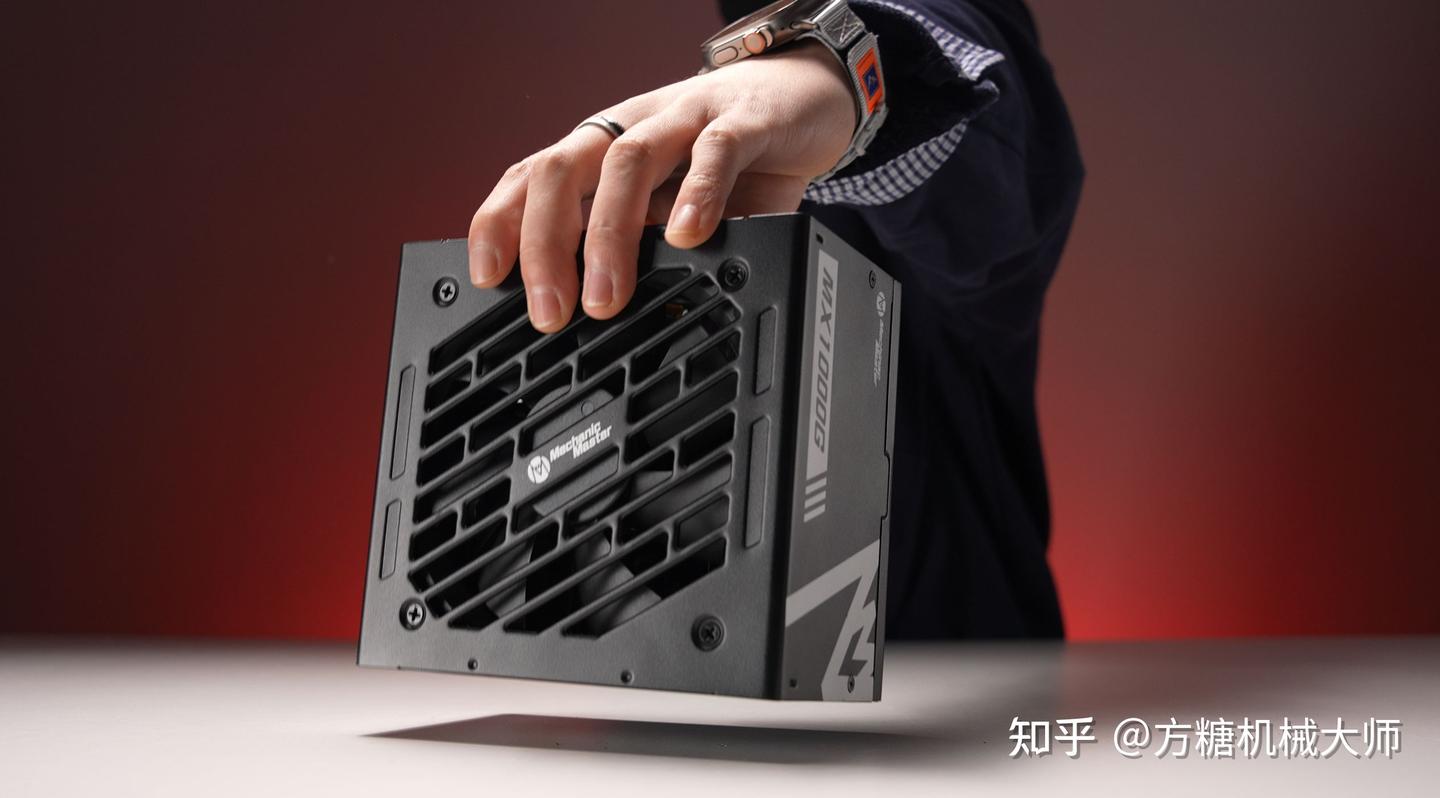

本期就以机械大师的MX1000G白金全模组电源进行演示

（一）电源线材安装

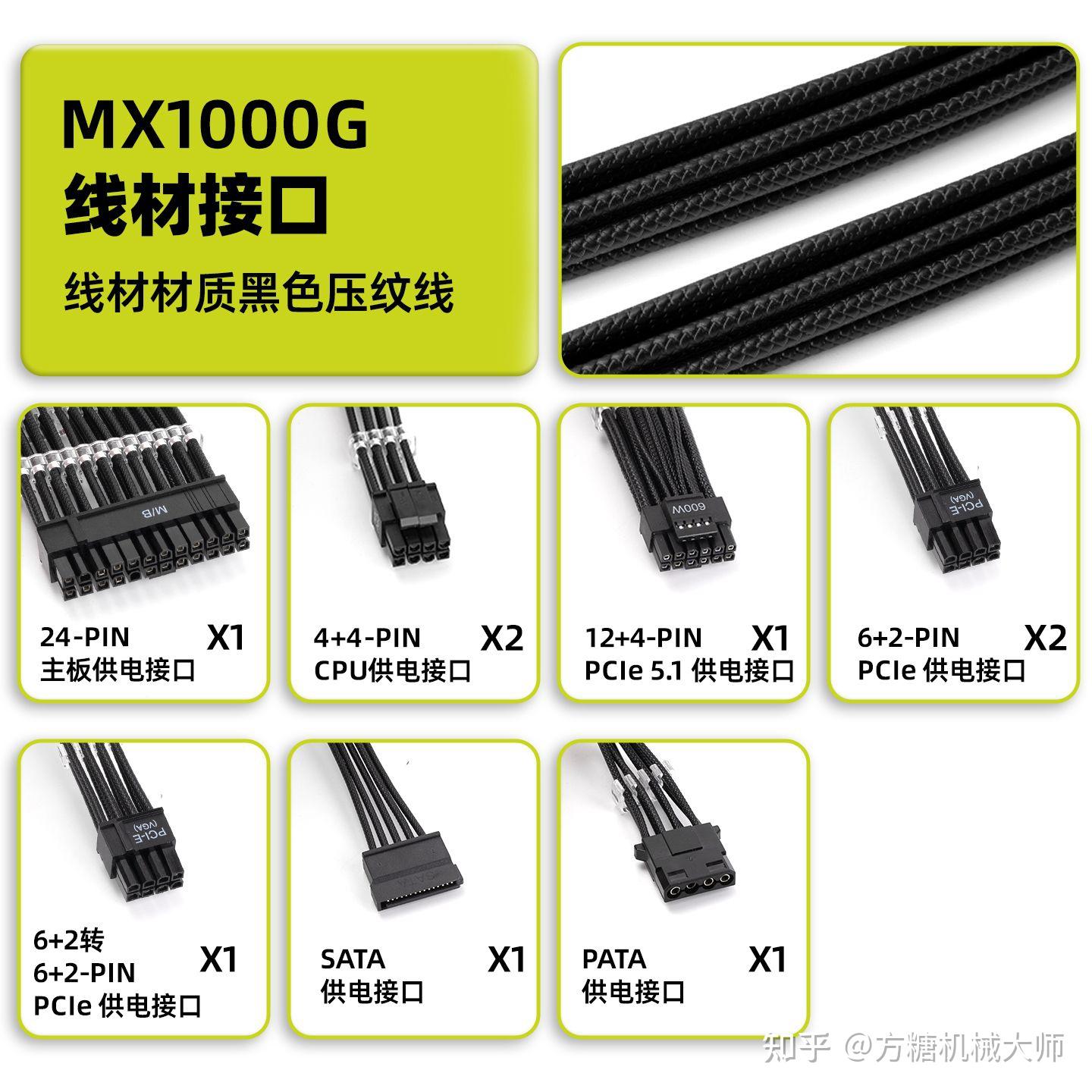

关于电源模块的线材安装，也就包括四种基本线材：主板线、显卡线、CPU供电线、SATA或PATA线（硬盘供电线）

主板线：主板供电所用，也是所有线材里面最大最宽的那一条，通常是20+4PIN的设计，比较容易区分

CPU供电线：通常线材会标明CPU的字样，线材需要区分主板和电源两端，标注着CPU(M/B)的端头插在主板上面，标注着CPU(PSU)的端头插在电源上面；容易与8PIN显卡线混淆，注意看端头的标识

显卡供电线：目前有两种显卡供电线，一种是6+2PIN的8PIN的PCIE线材，一种是12+4的12VHPWR接口，线材通常会标注"PCI-E“字样；8PIN显卡线需要区分端口，标注着PCI-E(VGA)的端头插显卡上面，标注着PCI-E(MB)的端头插主板上面

SATA线：通常用于连接固态硬盘，也可以用于连接风扇集线器或者水冷等

PATA线：又称大4PIN线或者称Molex接口，同样是用于连接硬盘、风扇或者一些老式硬盘、光驱

接下来演示的部分为电源各种线材的安装

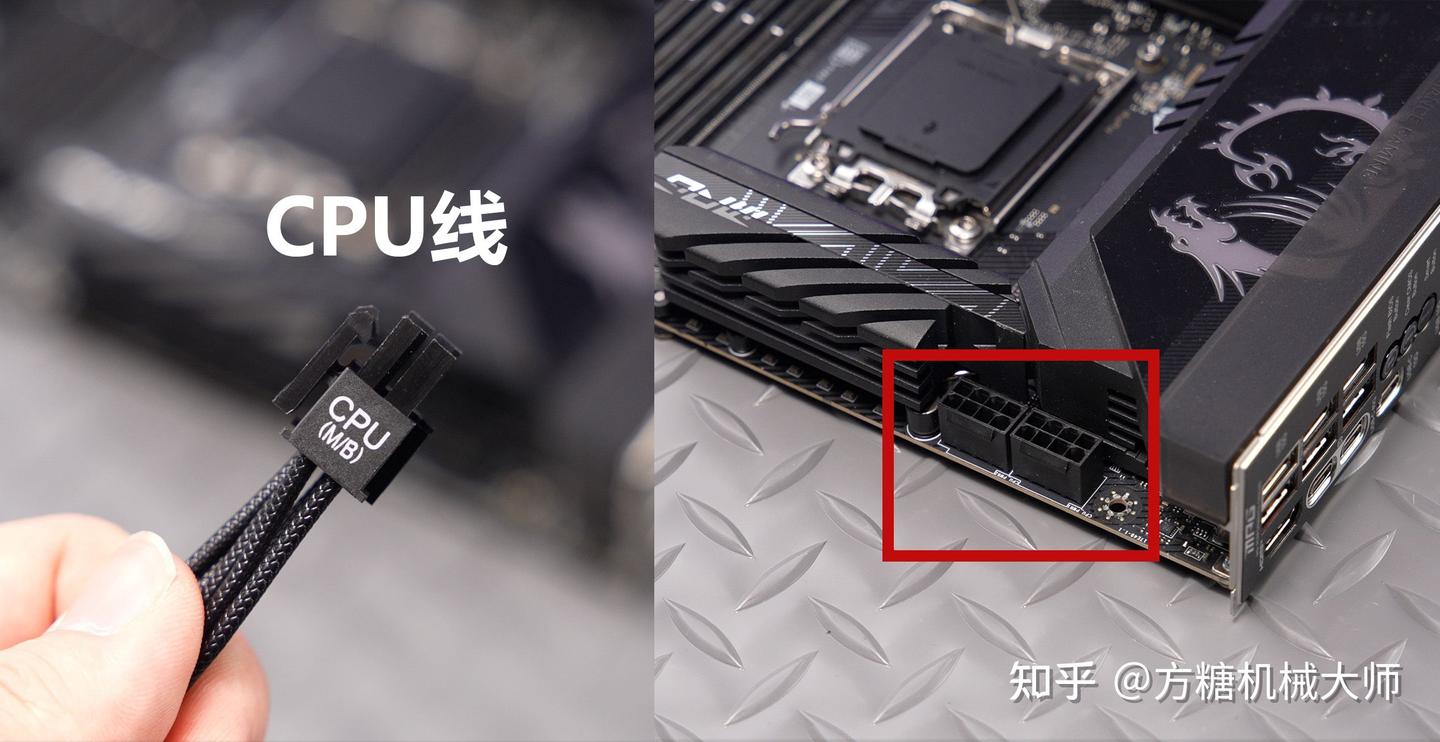

CPU供电线：位于主板左上角，通常供电的接口为单8PIN、8+4PIN或者双8PIN；需要注意的一个点是CPU线可以尽早插入，尤其是小机箱的安装，最好在主板装入机箱之前就插好CPU供电线在主板上面

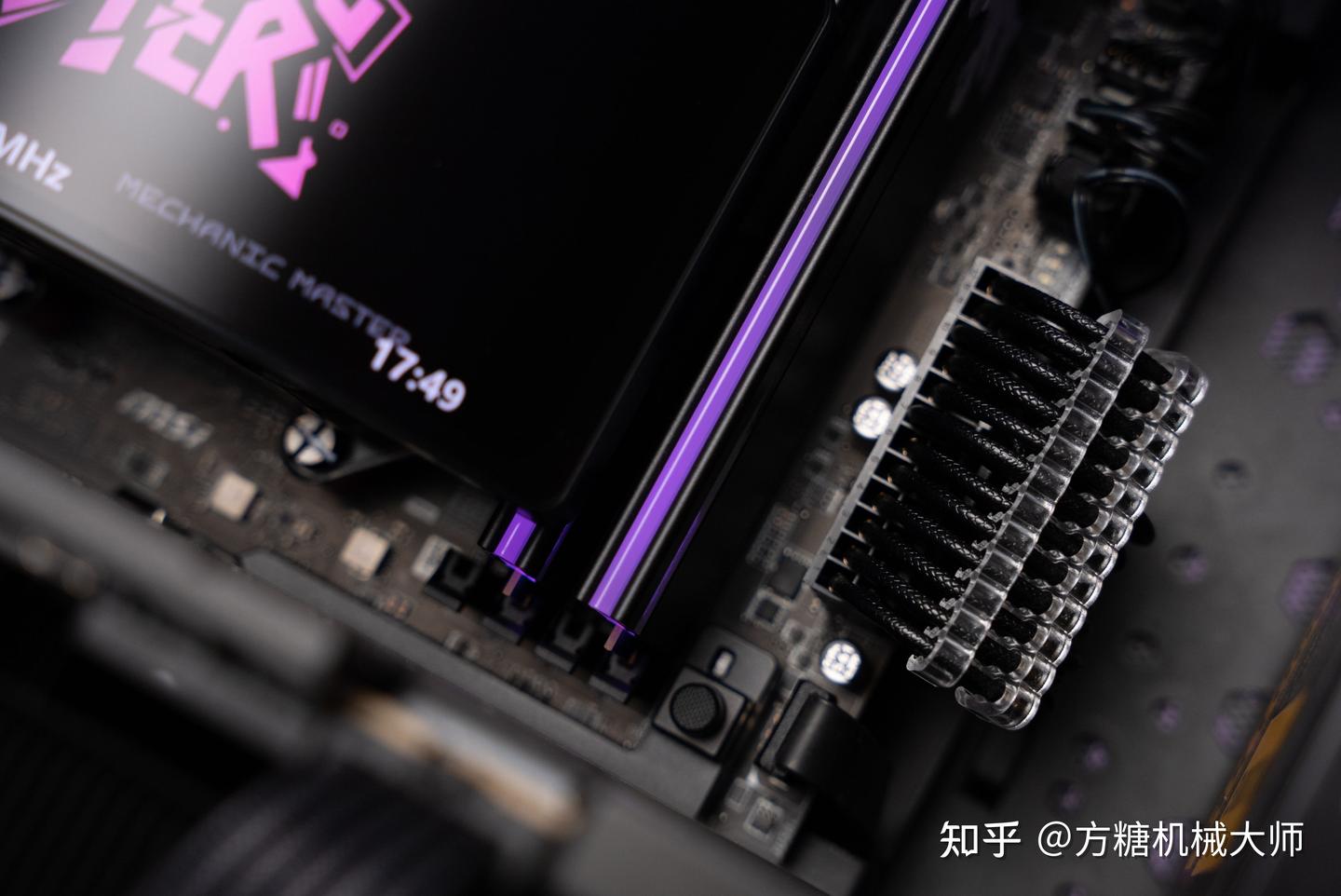

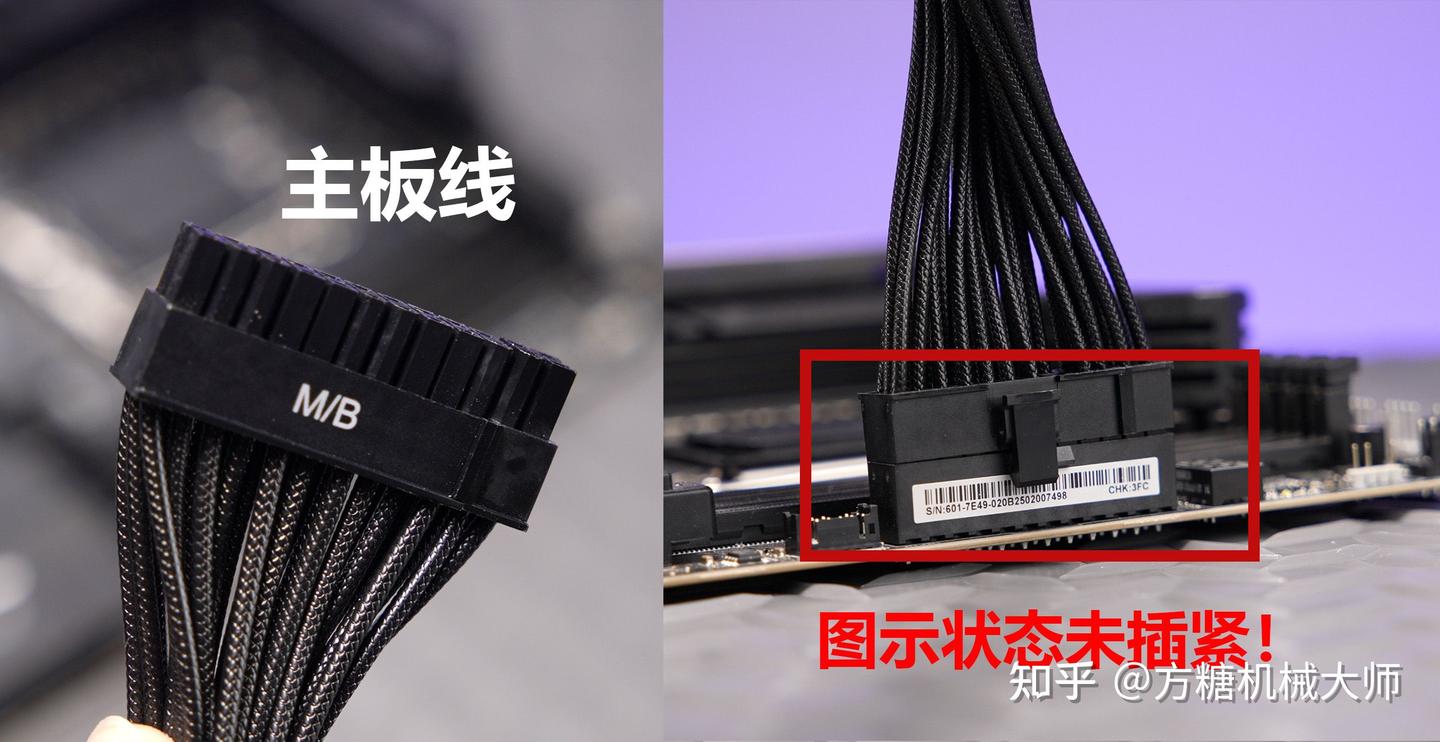

主板供电线：通常位于主板右上的位置，需要留意是否插紧，还有一丝的空隙的非常容易疏忽的点（包括我们），否则重新拔插主板线是一件极其费力的事情

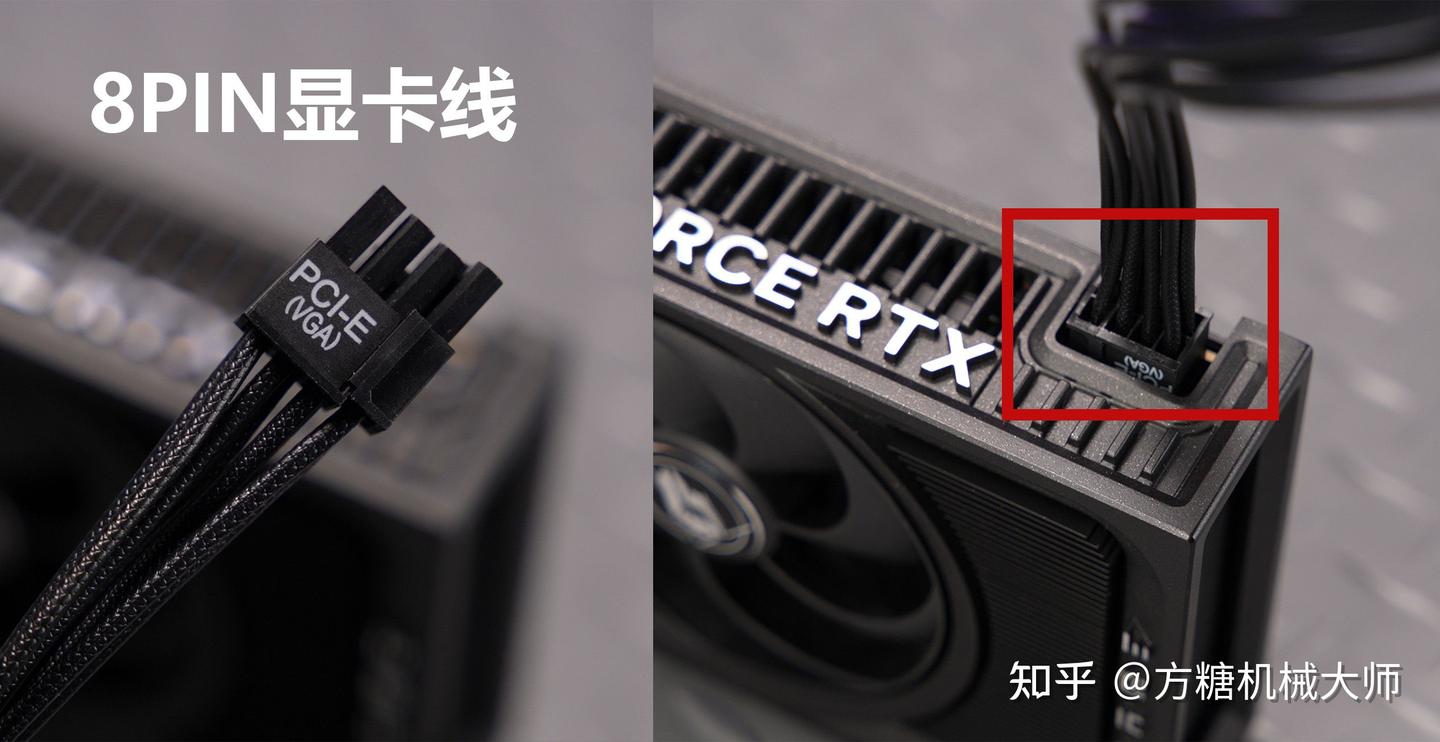

8PIN显卡线：线材标有VGA的一端插入显卡；容易与CPU线混淆，如果线材没有端头的标识，可以看是否为6+2的供电线，显卡为6+2的设计，CPU为4+4的设计

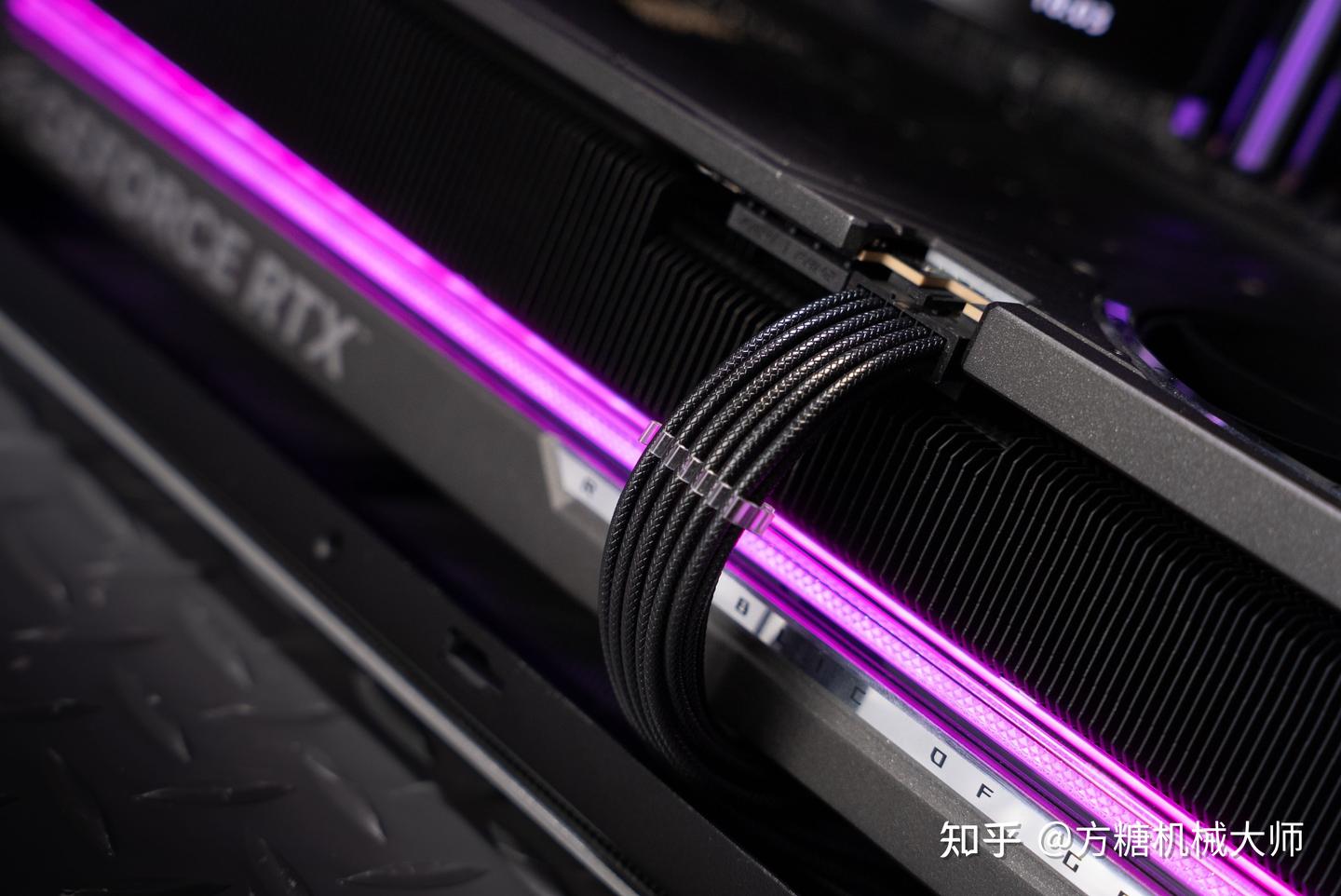

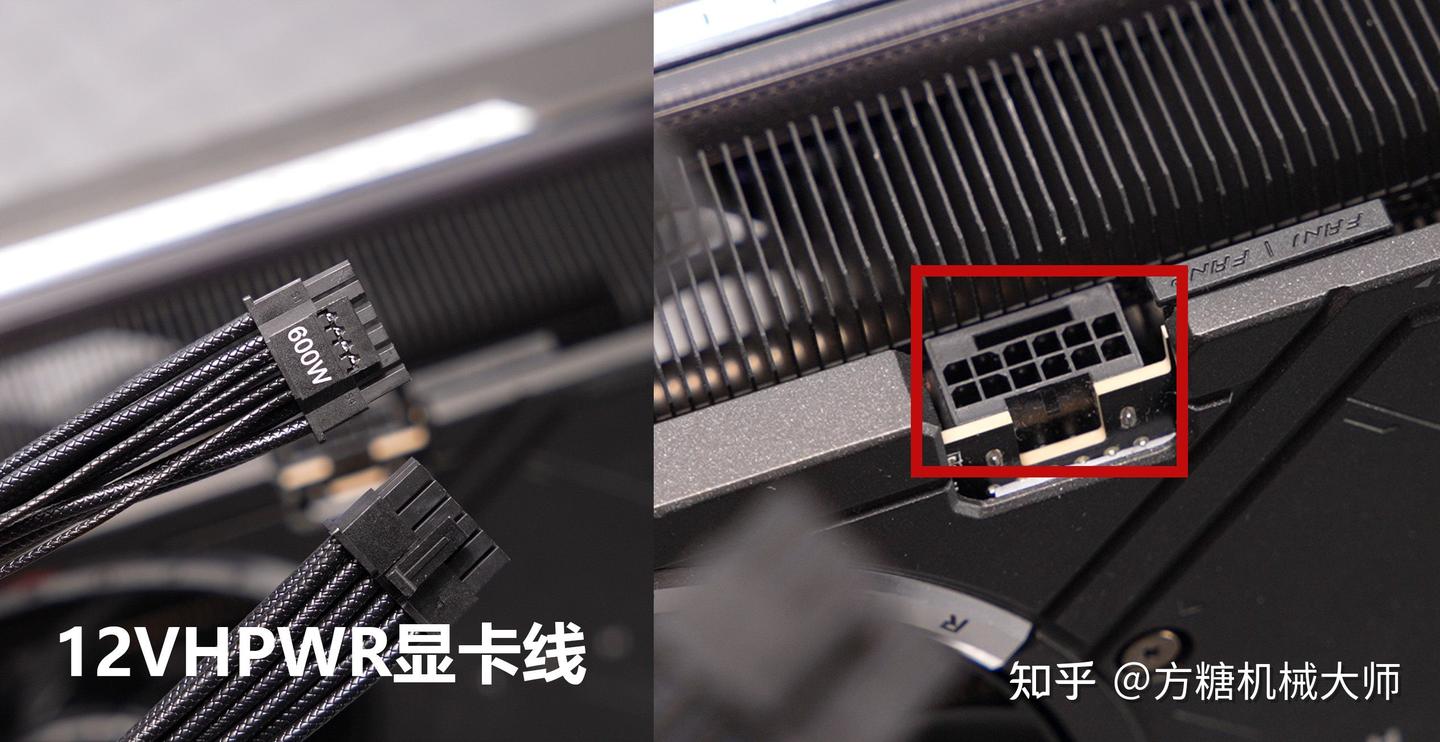

12VHPWR显卡线：通常用在英伟达的高端型号显卡如5070、5080上面，部分电源的线材可能会区分显卡和电源的接口朝向

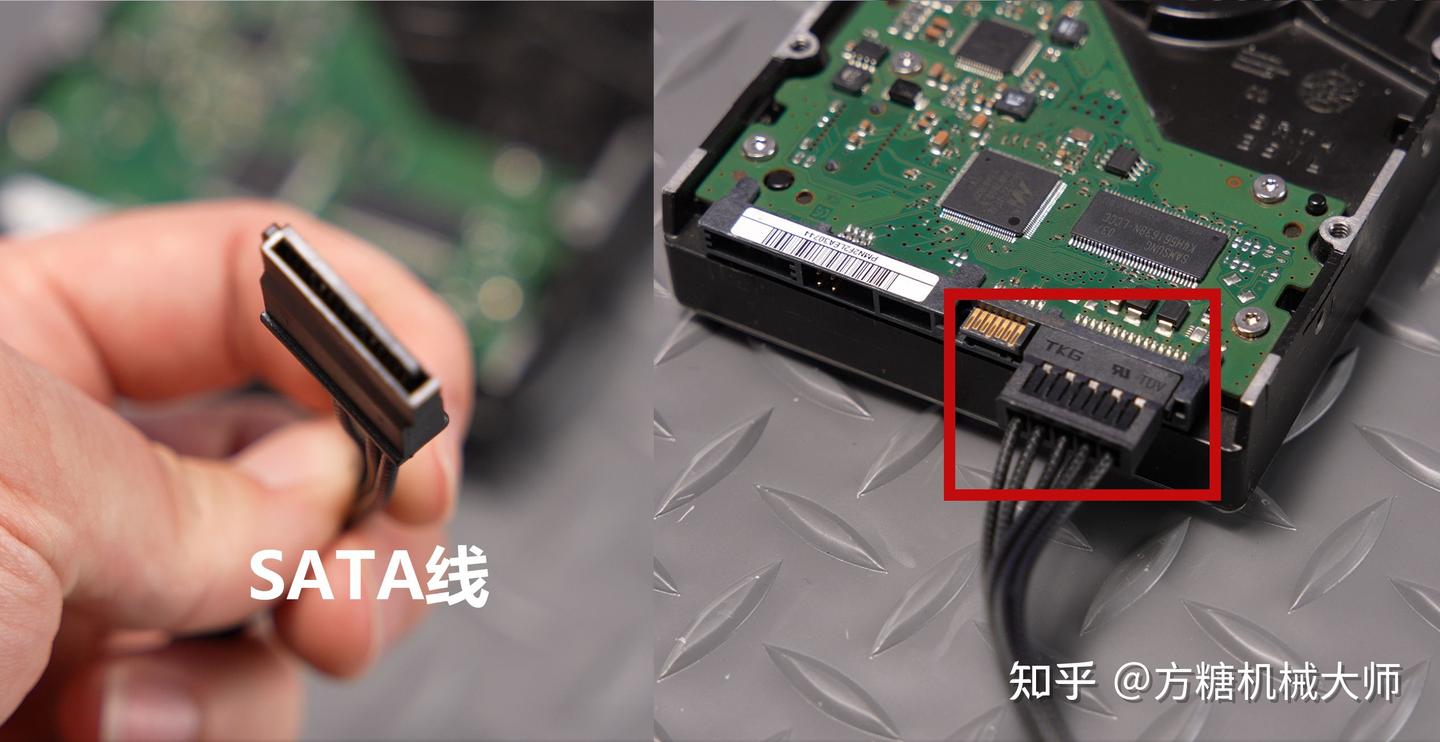

硬盘线：SATA线有比较明显的防呆接口，找到硬盘对应的接口插入即可

（二）机箱跳线安装

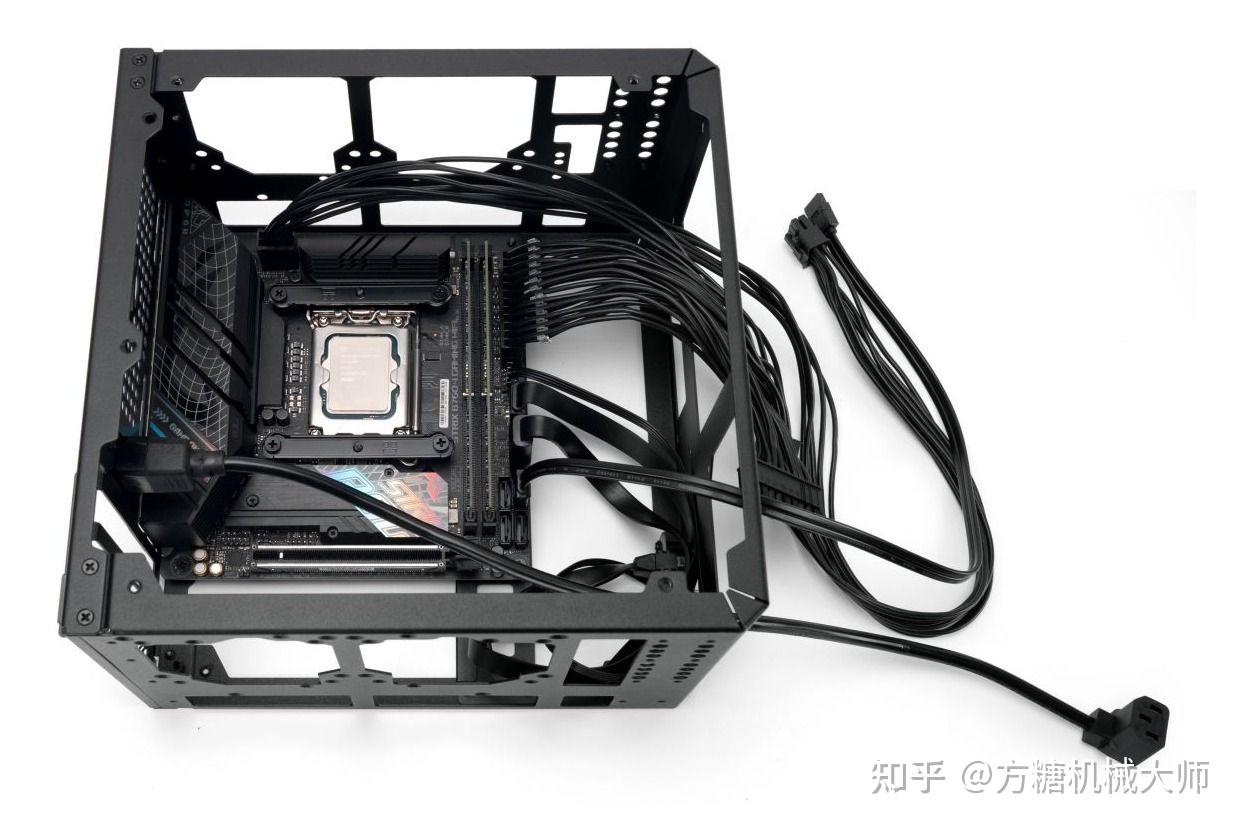

接下来演示的则是机箱跳线接口的安装，同样需要注意的是，如果机箱空间很小的情况下，尽量先接好所有线材之后再安装电源、显卡、散热

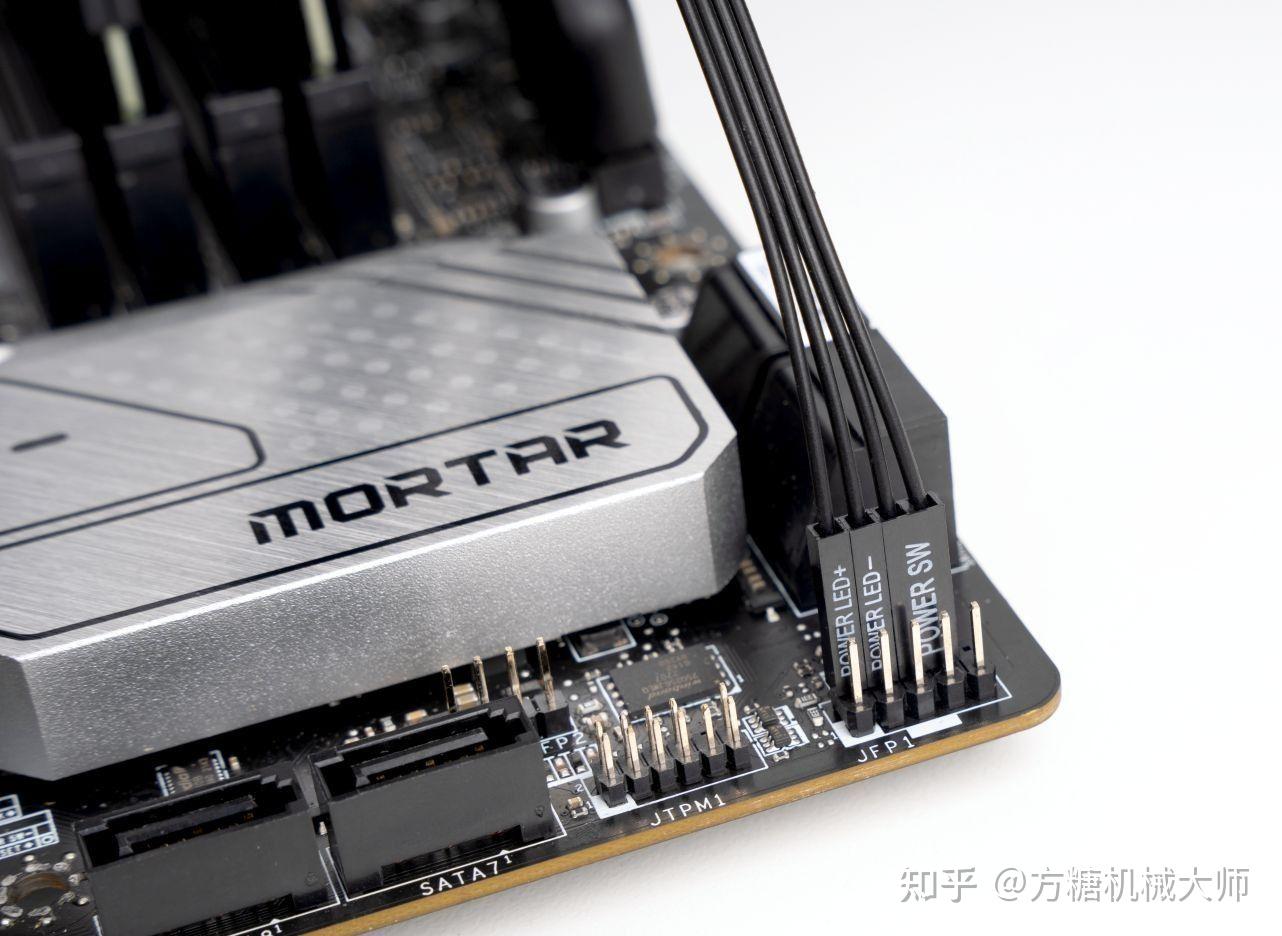

首先是最复杂的开关跳线，跳线位置通常位于主板右下角，现在不少机箱都已经配备了一体的跳线，找到标为F_PANEL或者JFP1的接口插入

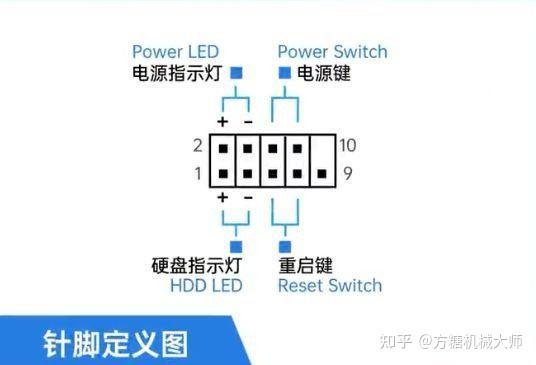

如果不是一体的，则需要参照上图的顺序进行插入，POWER LED和HDD LED需要区分正负极，均为左正右负；POWER SWITCH和RESET SWITCH不需要区分正负极；部分机箱不会配备硬盘指示灯和重启键，没有的话就可以不用插

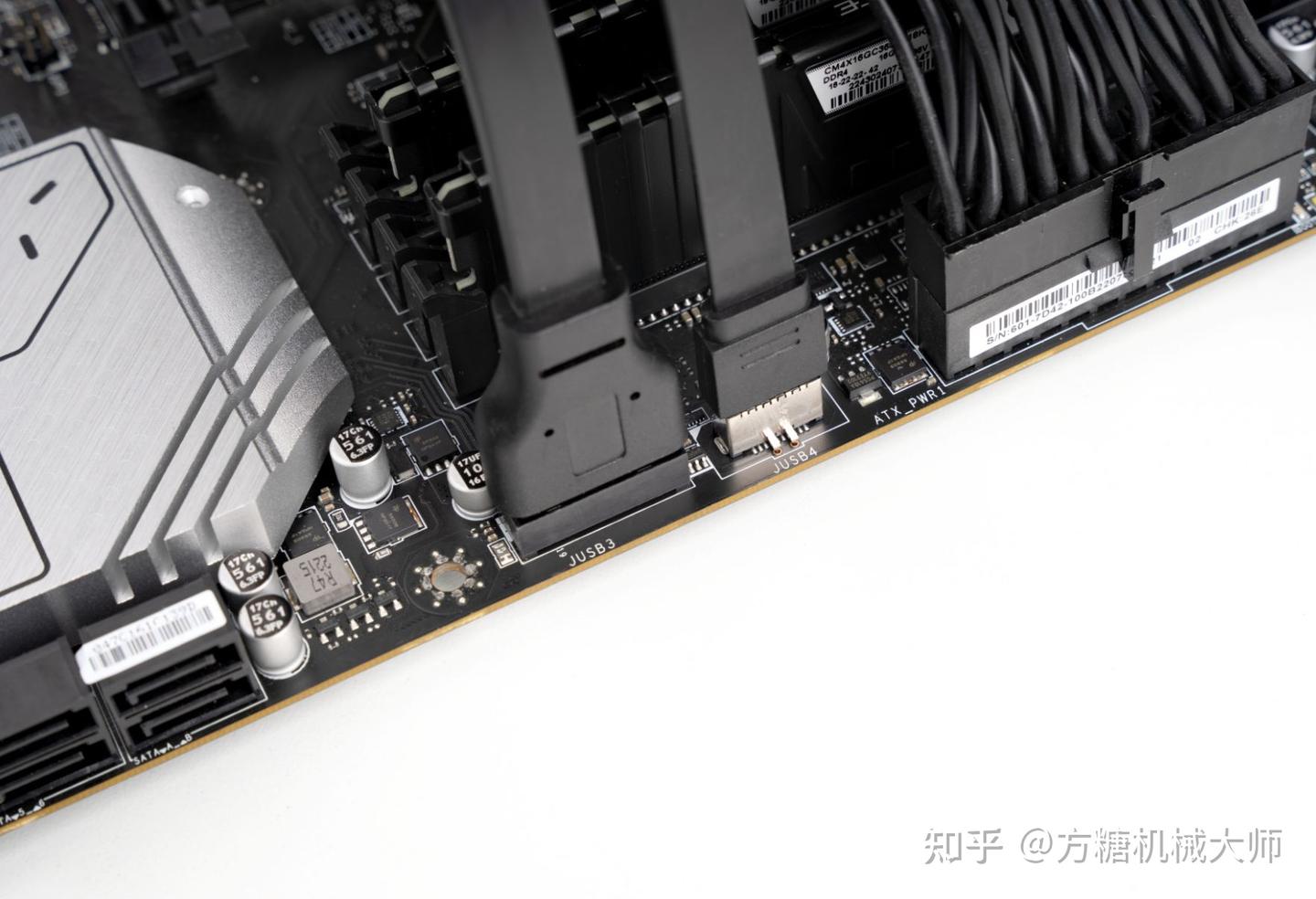

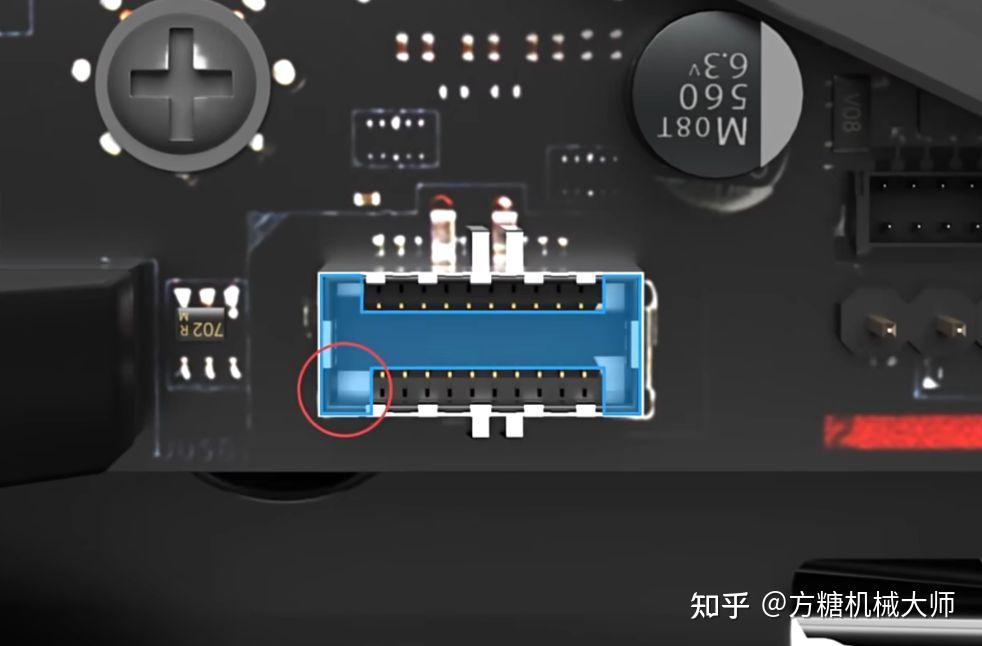

USB接口：USB3.0的接口就是最宽最大的蓝色接口，TYPE-C接口则是银色端头的接口；USB接口有明显的防呆接口，朝正确方向插入即可

其次就是最容易大力出奇迹的一个接口——TYPE-C接口，接口区分厚的一端和薄的一端，区分起来会有些难度；实际安装的过程上，如果插反了会有些阻力，不过用力过度可能确实会插的进去，并且插进去的话可能导致电脑无法开机

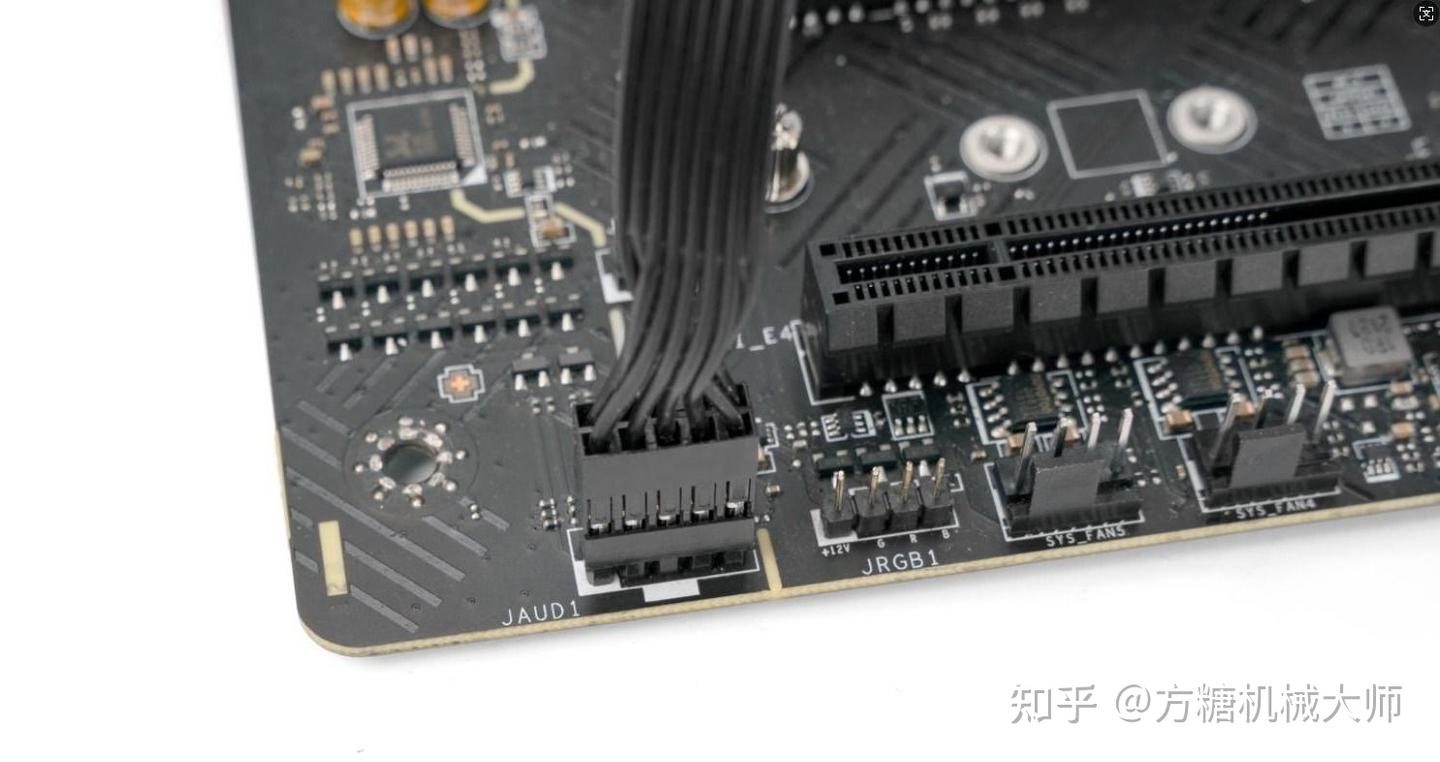

最后是音频接口，线材通常标为HD.AUDIO，主板端找到JAUD1的接口，朝着空针的位置调整接口朝向然后插入即可，接口位置通常位于主板左下角或底部

（三）整机配置

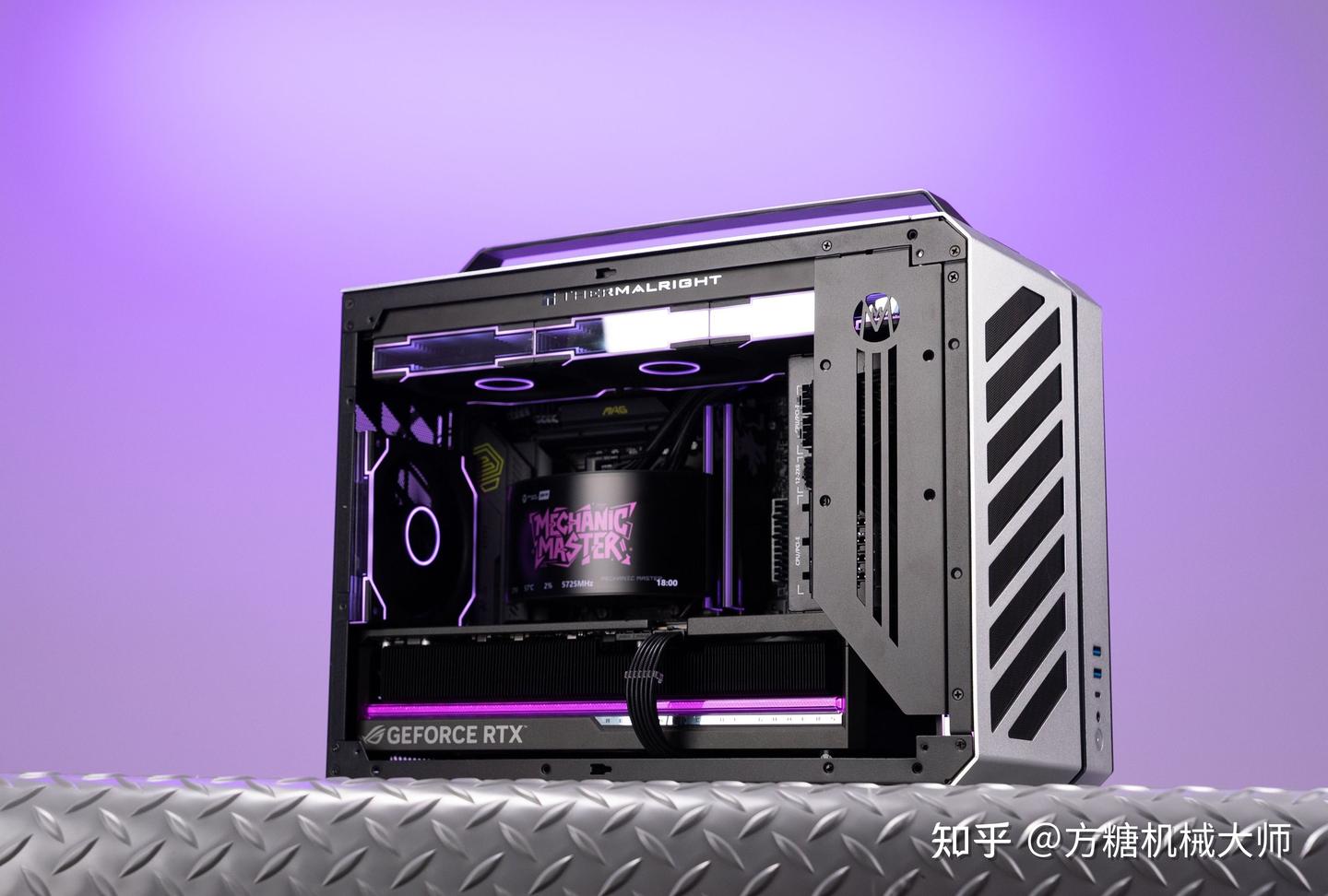

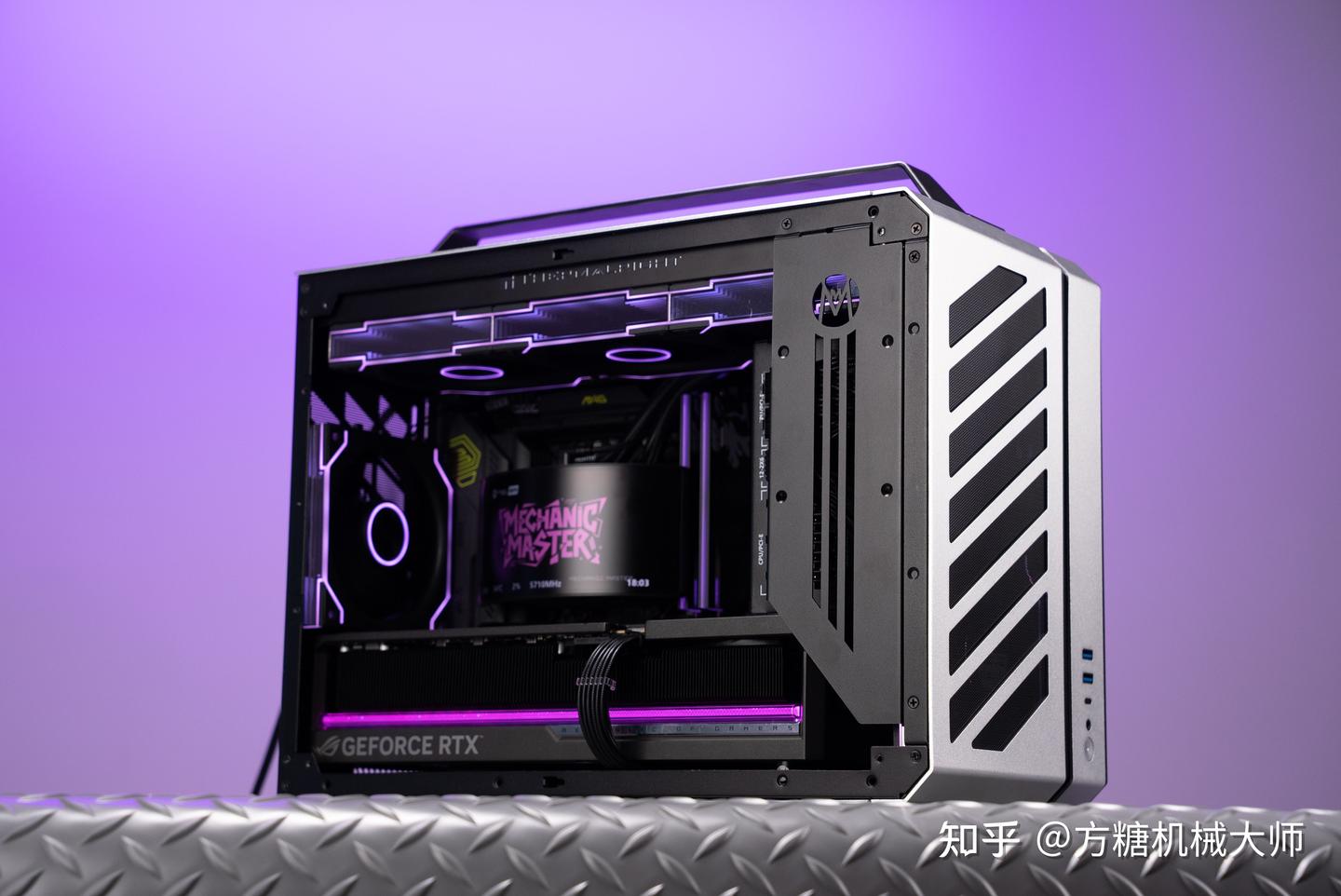

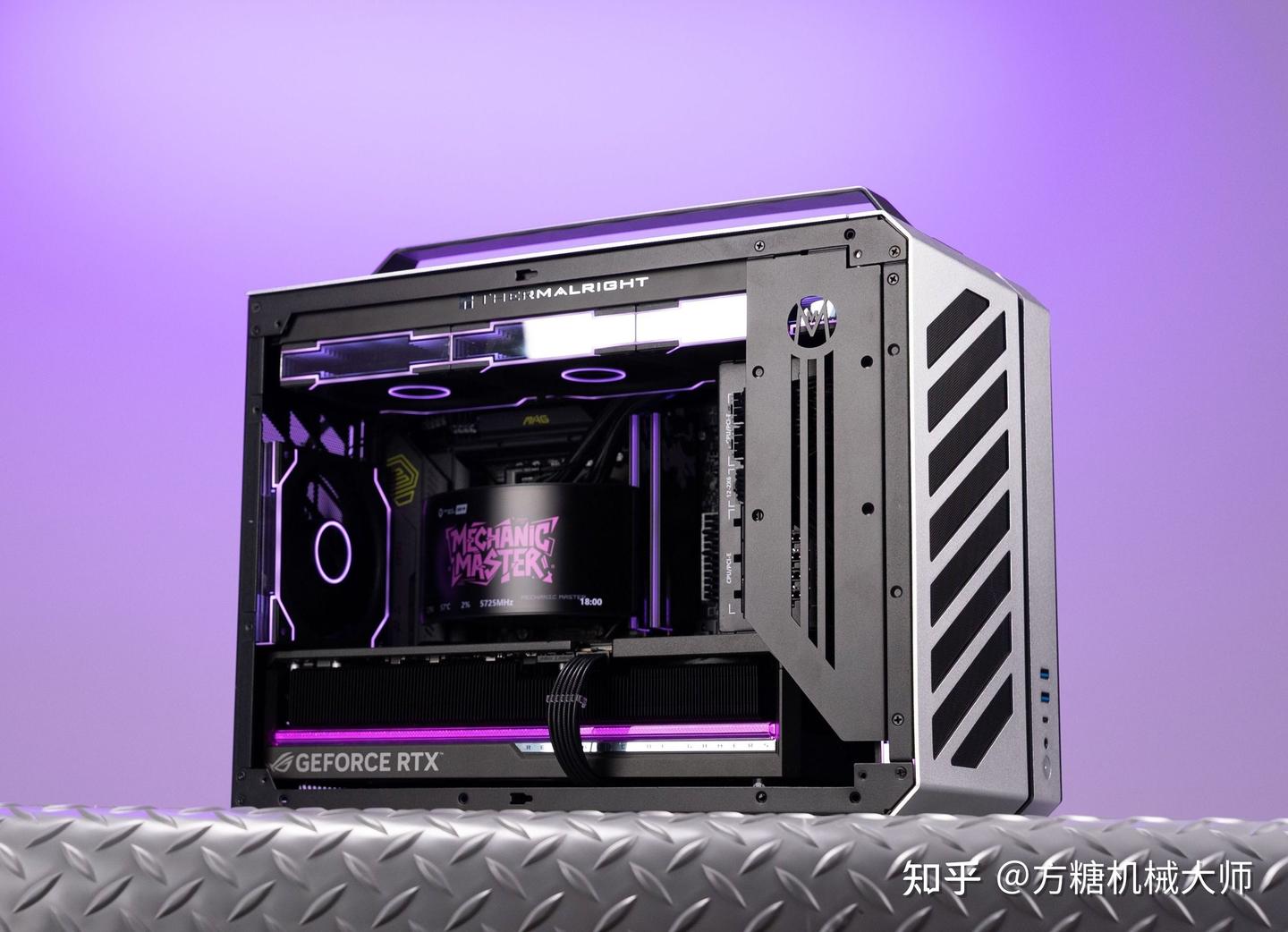

最后的环节按惯例给大家安排一套装机配置单，配置选用机械大师MX1000G的白金全模组电源，以及可以藏起一部分水冷管的有着充足背线空间的C30PRO机箱组成，搭配9950X+5080夜神，将颜值和性能一起拉满

本期配置单：

【CPU】AMD R9 9950X 全新散片

【主板】微星 B850M MORTAR WIFI 迫击炮（板U 4139￥）

【内存】宏碁掠夺者 炫光星舰黑 16G*2 6000 C32 （2799￥）

【显卡】ROG ASTRAL RTX5080 O16G GAMING 夜神（15299￥）

【固态】致钛 TiPro9000 1Tb 读写 14000/12500（1359￥）

【机箱】机械大师 C30PRO 银（899￥）

【散热】利民 彩虹视界 360 TURBO 曲面屏水冷（1499￥）

【电源】机械大师 MX1000G 黑1000W 白金全模组 十年质保（599￥）

【总价】约2.6W

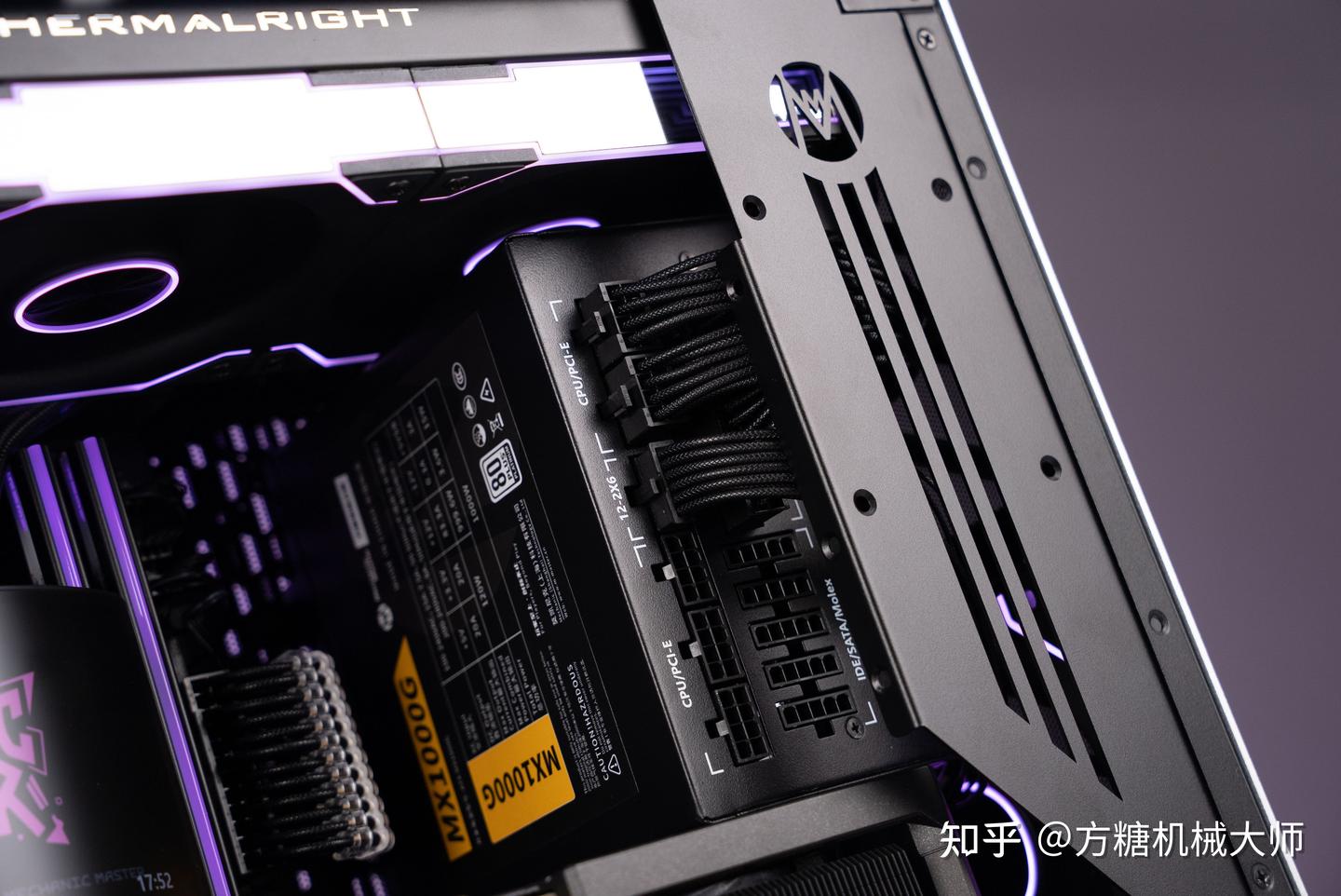

MX1000G电源配备的压纹模组线的优势就是柔软和便于理线，因此装上机理线后也会有更好看的呈现效果

主板线可以先将线材藏至机箱背后，再绕到顶部插入电源，这样可以更加整洁美观

最后本期的内容到此结束，希望对各位朋友们的装机有帮助，祝大家装机永远一次点亮！
