从检测原理到参数优化，构建稳定可靠的 Flat Field / Blemish Detect 测试流程
在摄像头模组生产和质量验证过程中，“坏点”和“脏污”经常被合并称为“坏点脏污问题”。但从成像机理、测试方法、算法逻辑和判定标准来看，二者并不是同一类缺陷。
坏点更接近像素级异常，通常表现为 hot pixel、dead pixel、dark pixel、bright pixel 或小面积 cluster；脏污则多来自镜头、保护玻璃、IR filter、sensor cover glass、AA filter 或装配环境中的颗粒污染，通常表现为模糊暗斑、环状斑或局部透过率下降。
本文结合 Imatest Flat Field / Blemish Detect 模块，系统说明坏点与脏污检测的区别、Blemish Detect 的检测原理、LPF/HPF 参数调节逻辑、ROI 设置方法、结果判读方式，以及量产导入建议，并结合实际案例给出一套已经验证可行的推荐参数。

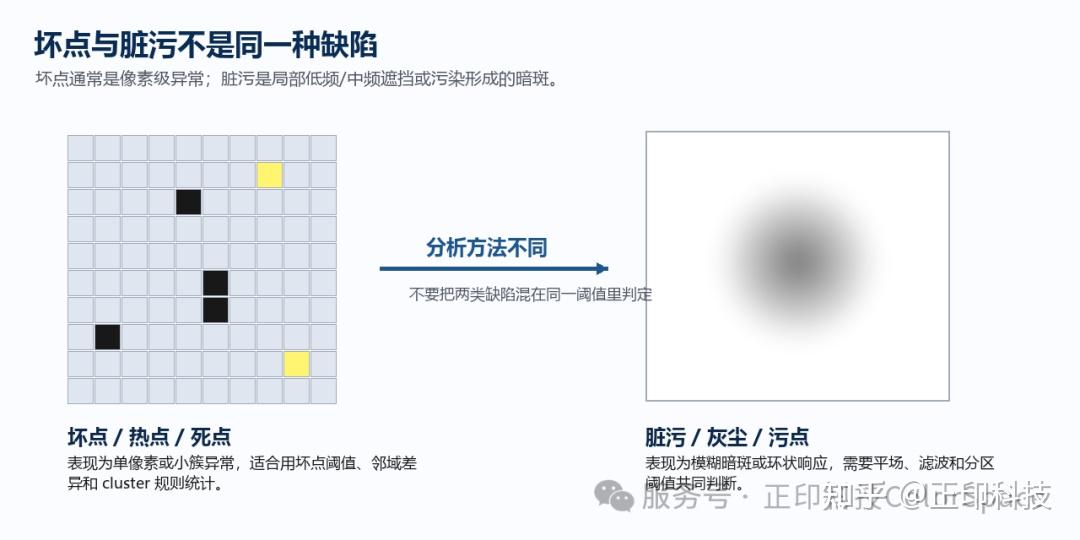

01 | 为什么坏点和脏污不能混为一谈？
在实际项目中，客户经常会把图像上的亮点、暗点、灰尘斑、边缘阴影统称为“坏点脏污”。这种说法便于沟通，但不适合作为测试标准。
坏点通常与传感器像素、读出链路、暗电流、局部响应异常或 ISP 缺陷校正有关，表现为单点或小簇异常。它的典型尺度接近像素级，因此更适合用暗场、亮平场、邻域差异、绝对阈值或 cluster 规则进行检测。
脏污则属于空间区域型缺陷，往往由光学路径上的颗粒、油污、污染物或局部遮挡造成。它不一定表现为单个异常像素，而更常表现为局部暗斑、模糊阴影或环状斑。
如果把二者混在一起检测，容易带来两个问题：
- 把随机噪声或单像素异常误判为脏污；
- 用像素级坏点阈值漏掉肉眼可见的灰尘暗斑。

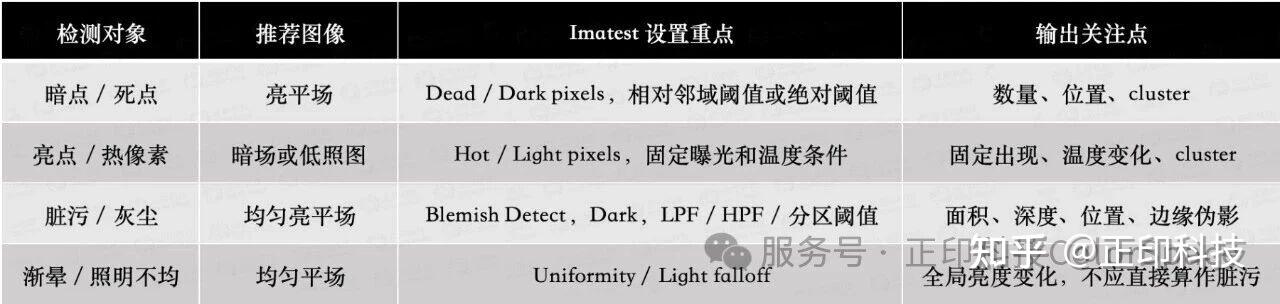

因此，坏点检测和脏污检测应分开建模、分开设定测试图、分开制定判定标准。
02 | 为什么平场图最适合检测脏污？
脏污在自然场景中并不总是明显。纹理、边缘、曝光变化、降噪、锐化和压缩都会掩盖局部暗斑，使缺陷难以稳定识别。
平场测试的价值在于使用均匀光源尽量消除场景内容，让图像中的空间变化主要来自以下因素：
- 镜头渐晕；
- 光源照度不均；
- 像素响应差异；
- 灰尘或油污遮挡；
- 随机噪声；
- 图像边界和滤波边界效应。
Imatest Blemish Detect 的核心，就是在平场图中分离局部异常与全局变化，将“看起来有点脏”转化为可量化的数量、面积、深度和位置指标。

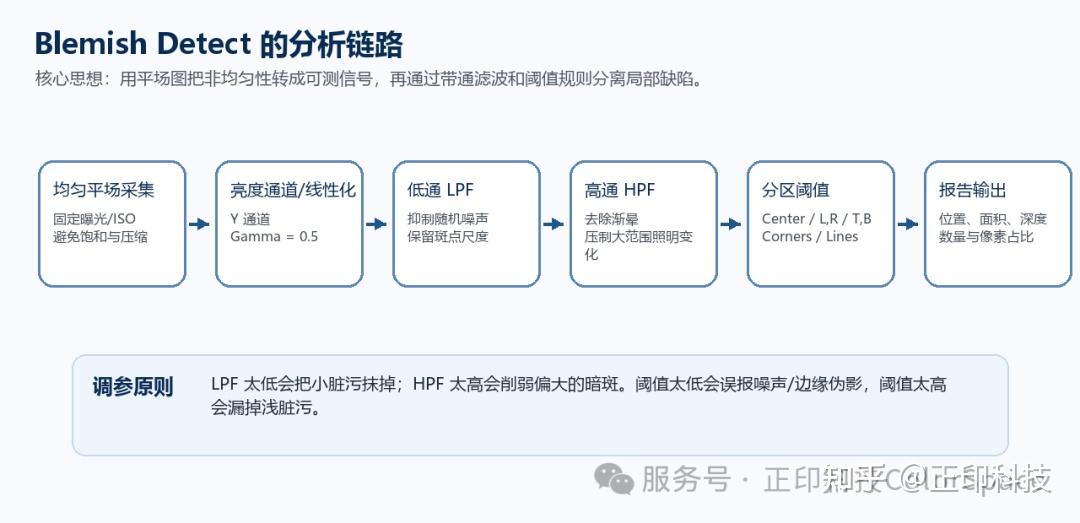

03 | Blemish Detect 到底在做什么？

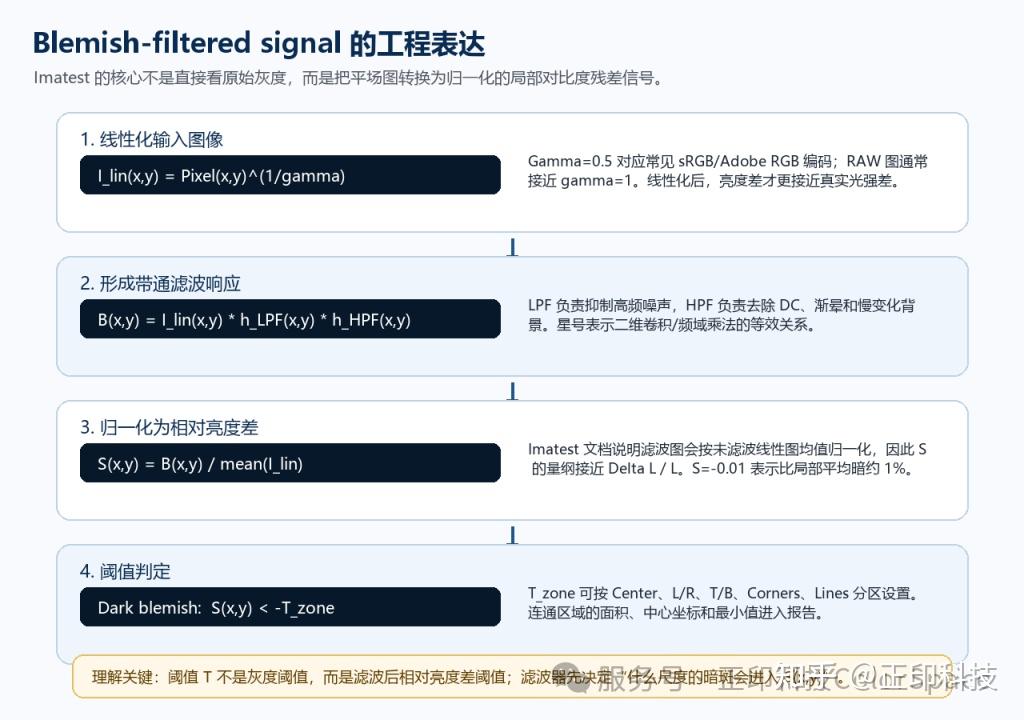

Blemish Detect 可以理解为一种空间频率筛选过程。它并不是简单地把图像增强，而是通过滤波把目标缺陷从背景和噪声中分离出来。

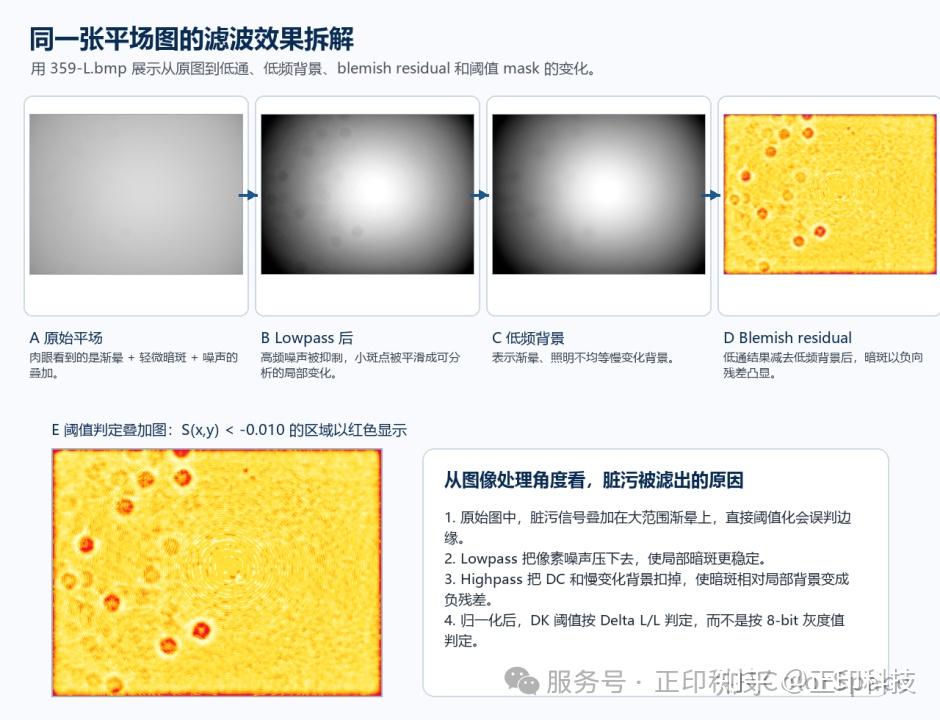

整体流程可以概括为：平场图像采集 → Lowpass filter 抑制高频噪声 → Highpass filter 去除低频背景 → 得到 blemish residual → 按区域阈值判断暗斑或亮斑 → 输出缺陷数量、面积、深度和位置。
在本案例中，已经实际跑通的基线参数为：
- Lowpass：Gaussian，0.022
- Highpass：Exponential，0.007
- Type：Dark
- Channel：Y luminance
- Gamma：0.5
该组参数已经能够检出目标暗斑，因此后续不应在未复验的情况下随意切换滤波器类型。

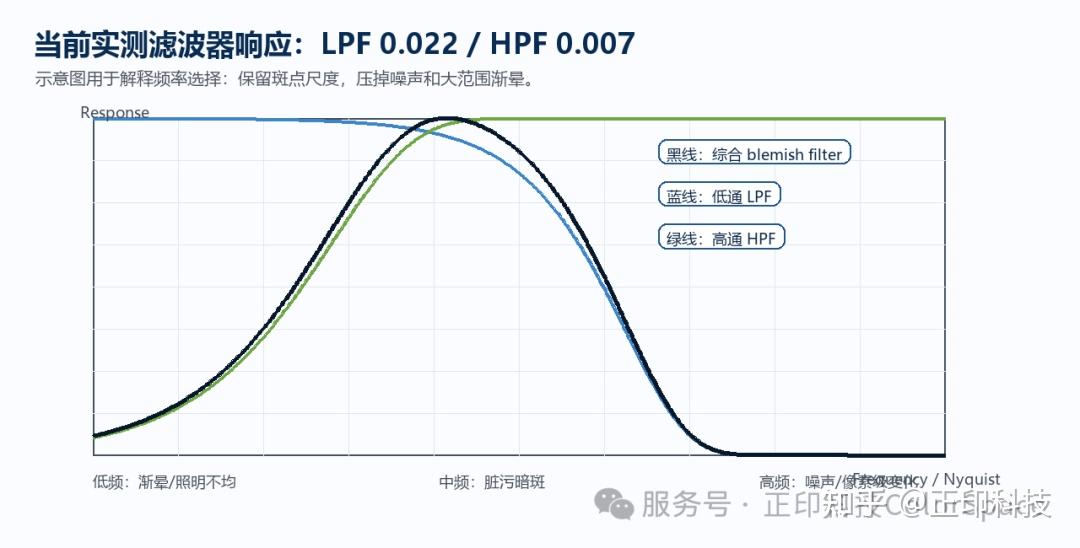

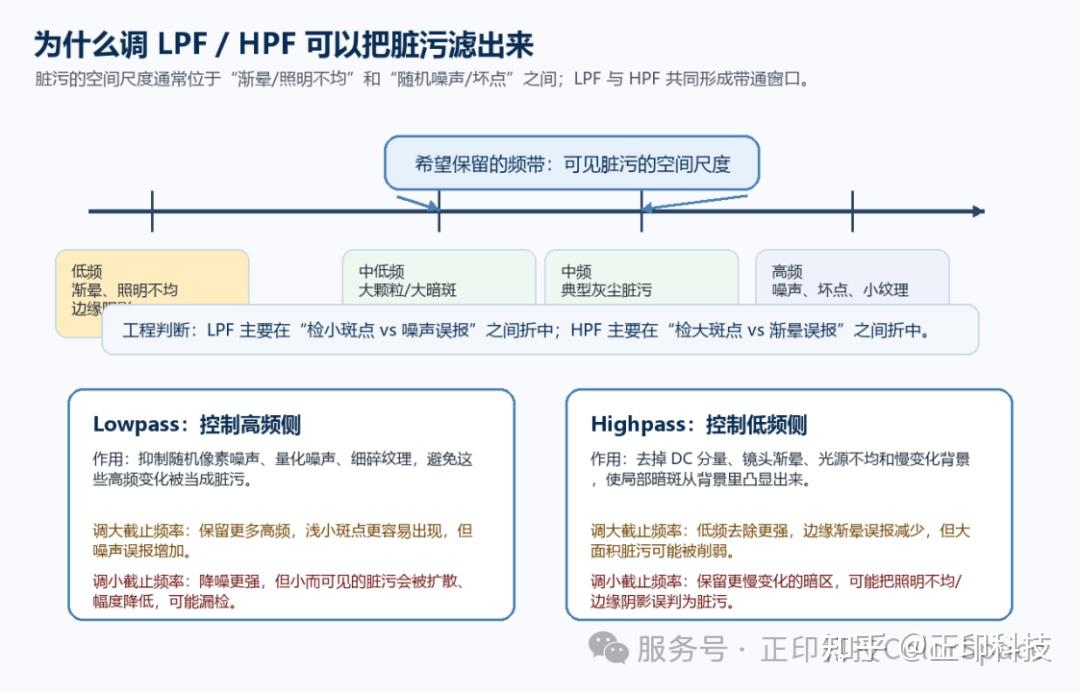

LPF：控制高频噪声是否进入检测
Lowpass filter 用于抑制图像中的高频成分，例如随机噪声、孤立像素、量化纹理和细碎边缘。

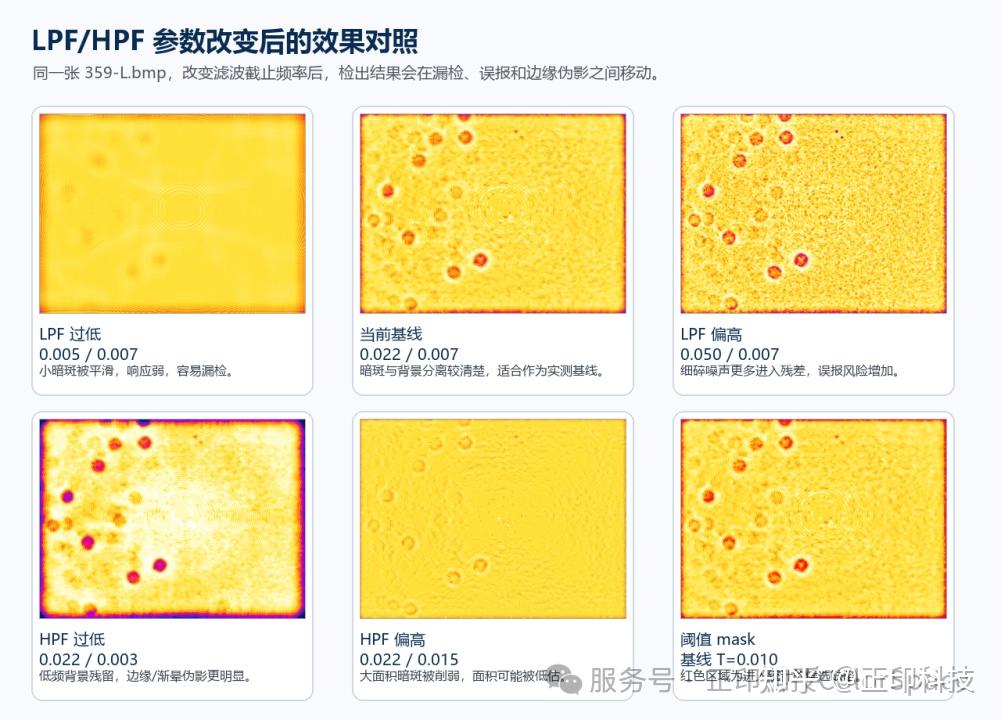

如果 LPF 截止频率过低，图像会被过度平滑，小颗粒脏污可能被扩散，暗斑峰值下降，导致漏检。
如果 LPF 截止频率过高，过多高频噪声会进入 residual 图，浅色噪声块和细碎纹理可能被误判为脏污。
HPF：控制低频背景是否被去除
Highpass filter 用于去除平场图中不可避免的低频变化，例如镜头渐晕、光源梯度、边缘阴影和大范围亮度漂移。
如果 HPF 截止频率过低，低频背景去除不足，边缘暗区或照明不均可能被误判为脏污。
如果 HPF 截止频率过高，大面积或边界较缓的真实脏污也可能被当作背景扣除，导致面积低估或漏检。
Threshold：只负责判定，不能弥补滤波错误
阈值决定 residual 图中哪些响应会进入统计，但它不能解决滤波尺度选错的问题。
如果 LPF/HPF 没有把脏污转换成稳定的残差信号，单纯降低 DK 阈值只会同时放大误报。工程上应先确认滤波图，再逐步调整阈值。
04 | 如何正确设置 Imatest 参数？

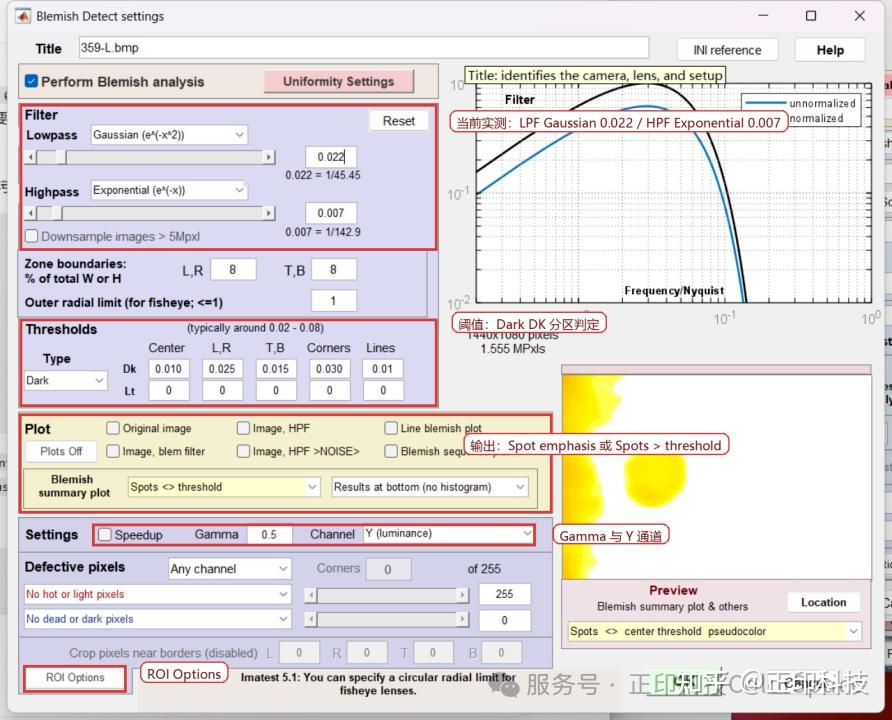

在 Imatest 中载入平场图后，进入 Flat Field / Blemish Detect 设置，并勾选 Perform Blemish analysis。

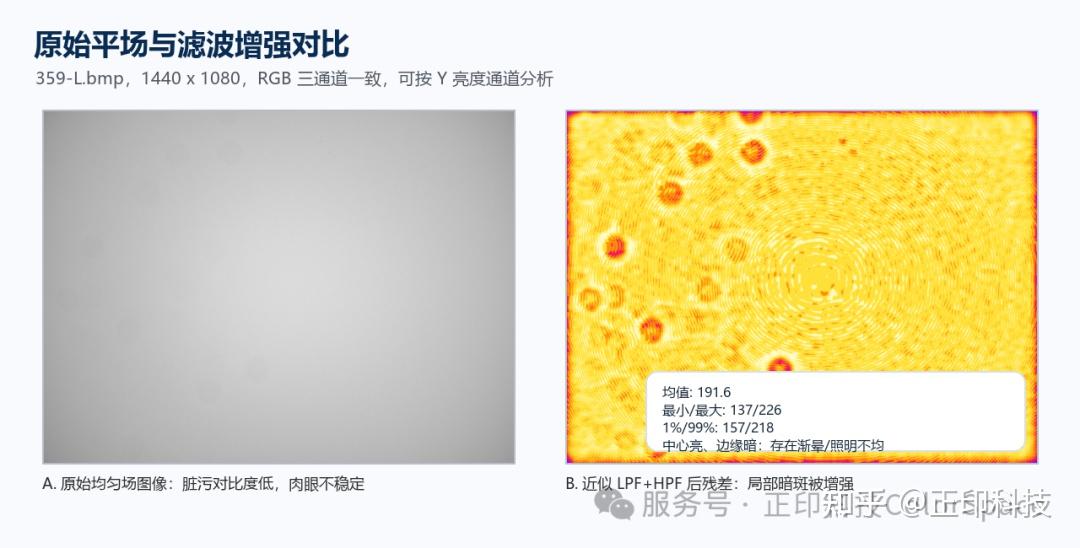

本案例中的 359-L.bmp 为 1440 × 1080 灰度平场图，R/G/B 三通道一致，因此建议使用 Y luminance 通道。

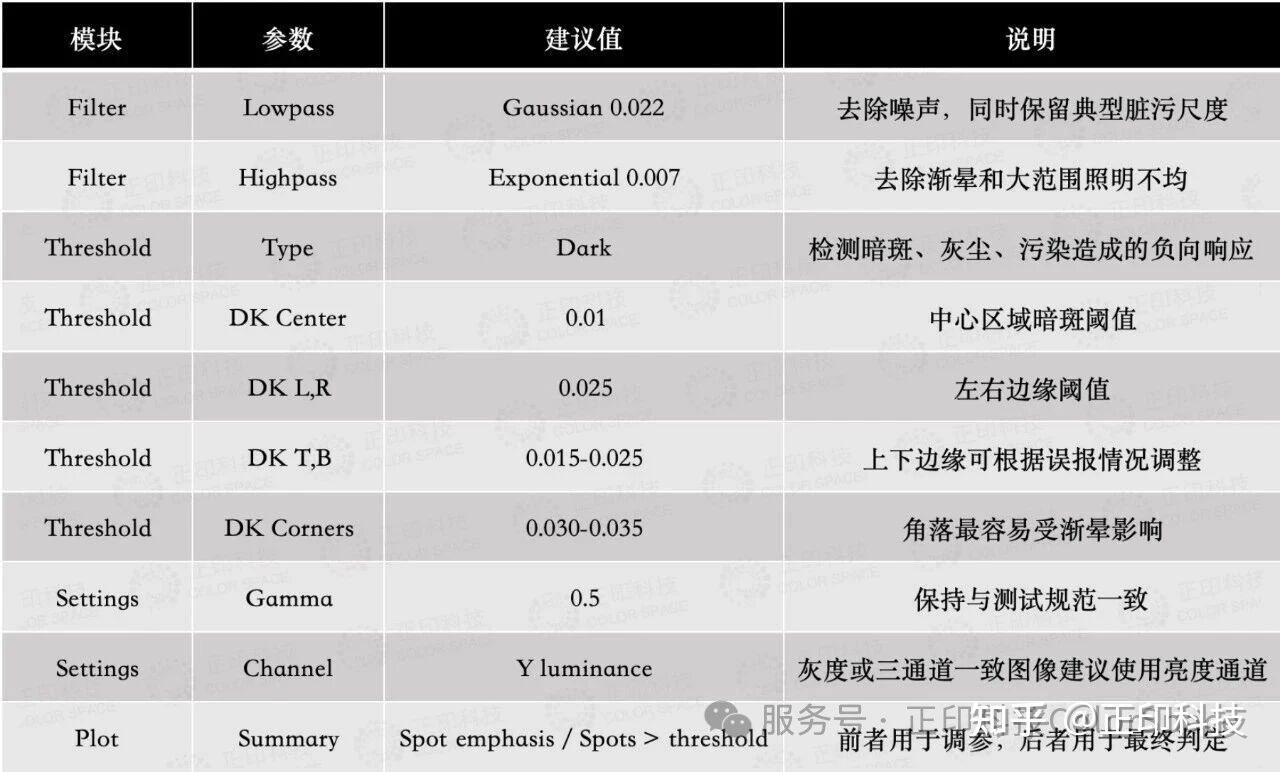

推荐设置如下：

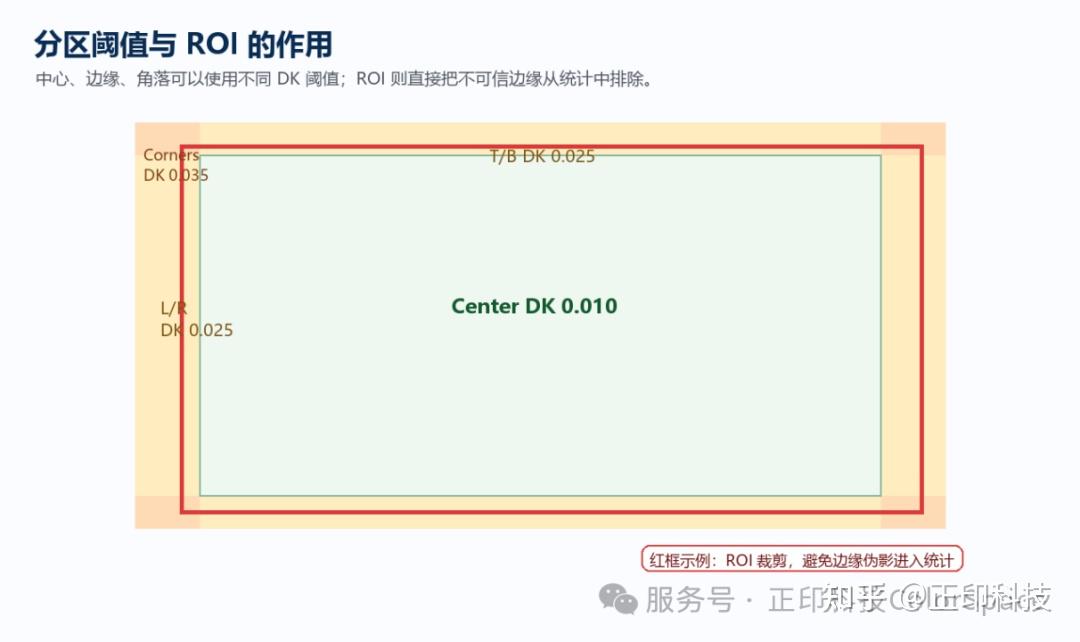

05 | 为什么 ROI 这么重要？
平场图边缘常包含镜头渐晕、光源边界、遮挡、图像裁切和滤波边界效应。如果直接统计整张图，边缘伪影可能进入 N total 和 Pxl Err，导致脏污数量被高估。
这里需要区分两个概念：
- Zone：改变不同区域的判定阈值；
- ROI / crop：直接排除不参与统计的像素区域。
也就是说，Zone 不是 ROI。Zone 只能让边缘区域判定更宽松，而 ROI 才能真正把边缘无效区域排除在统计之外。

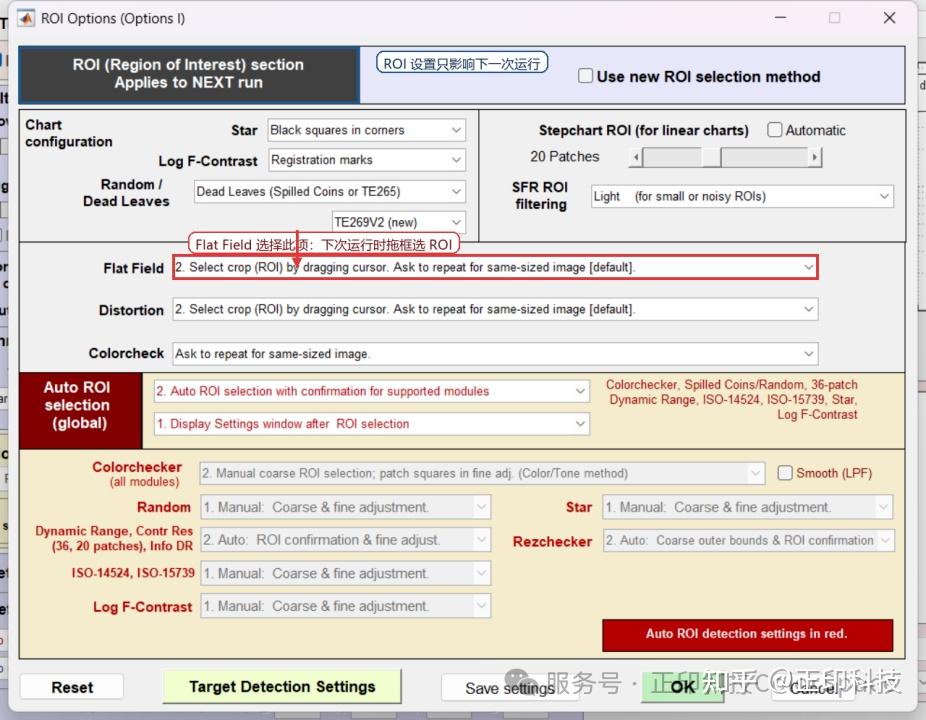

在 Imatest 的 ROI Options 中，Flat Field 一行选择 “Select crop (ROI) by dragging cursor”，下一次运行时可手动拖框。
对本案例，建议先避开：
- 左边约 80 px；
- 右边约 30-40 px；
- 上边约 60-80 px；
- 下边约 40-60 px。
这样做的目的不是“裁掉问题”，而是排除由渐晕、边界和滤波效应造成的非目标缺陷。
06 | 如何判断检测结果是否合理？

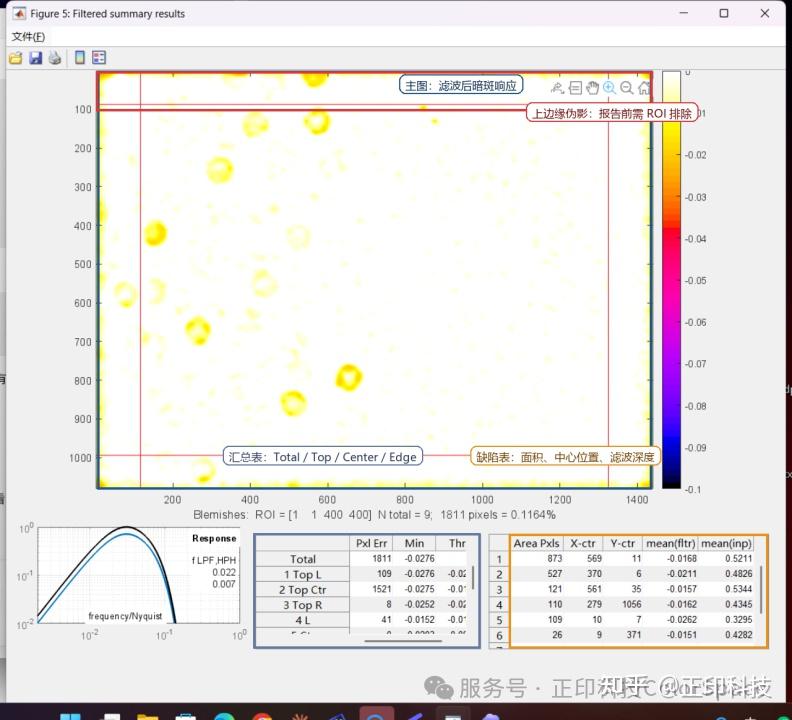

本案例的 Filtered summary results 已经能够把局部暗斑滤出。当前结果显示：
- N total = 9
- Pxl Err = 1811 pixels
- 占比约 0.1164%
- 最深响应 Min ≈ -0.0276
这说明当前滤波方向有效，但上边缘和左边缘仍存在伪影，需要通过 ROI 或更高边缘阈值排除。

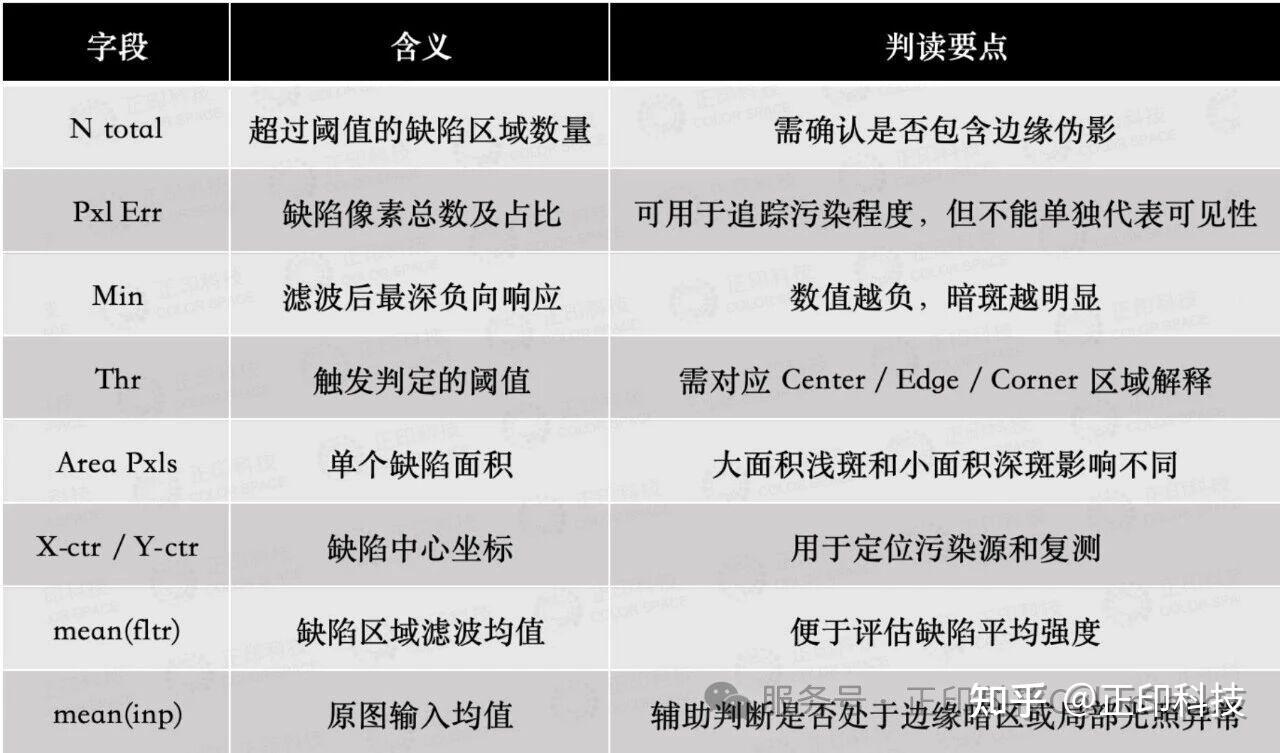

常见结果字段可以这样理解：
07 | 为什么坏点检测不能直接用 Blemish？
很多客户会问：既然 Blemish Detect 能找到暗斑，为什么不能直接用它检测坏点？
原因在于二者的空间尺度不同。
坏点是 pixel-level defect，通常依赖单像素响应、邻域差异、暗场/亮场条件和 cluster 统计。
脏污是 spatial blemish，更依赖局部区域响应、滤波尺度、面积、深度和位置。
因此，如果产品规格同时要求坏点与脏污，应建立两套测试图和两套参数。
08 | 如何真正导入生产？
将 Imatest 脏污检测导入产线时，建议采用：研发定参 → 质量复核 → 产线锁参 → 异常复测 → 数据追溯。
不要让操作员在现场自由调节 LPF、HPF 和阈值，否则不同批次报告将失去可比性。
量产导入建议包括：
- 建立金样：至少包含清洁样、轻微脏污样、明显脏污样、边缘渐晕样和坏点样；
- 锁定光学条件：光源、曝光、ISO、光圈、距离、白平衡、图像格式必须写入 SOP；
- 锁定软件版本和 INI：Imatest 版本、Blemish 参数、ROI、输出图类型需要版本化管理；
- 区分研发图与判定图：Spot emphasis 用于研发排查，Spots > threshold 用于最终统计；
- 建立复测规则：超过阈值后应清洁或更换部件，再按同一 ROI 和参数复测；
- 保存可追溯数据：保留原图、结果图、CSV/表格、设备 SN、工站、时间和操作者。

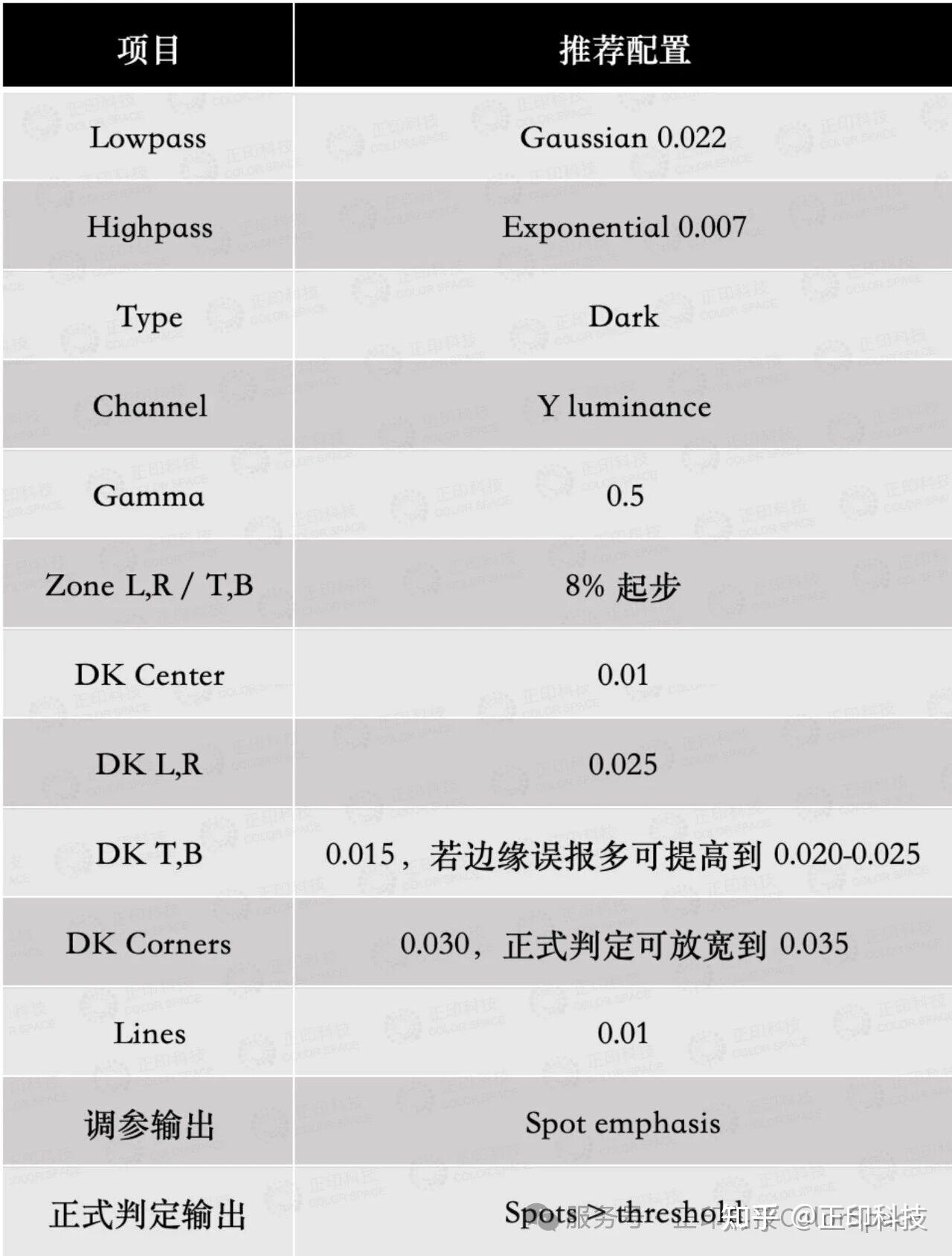

09 | 推荐最终配置
针对当前案例，建议锁定如下配置作为验证基线：
10 | 案例总结
坏点和脏污虽然都属于平场缺陷，但它们的成因、空间尺度和检测方法完全不同。
坏点检测关注像素级异常，脏污检测关注局部空间区域响应。对于脏污检测，Imatest Blemish Detect 的关键不只是设置阈值，而是通过 LPF 和 HPF 建立合适的空间频率窗口，将真实暗斑从低频渐晕和高频噪声中分离出来。
本案例中，Lowpass Gaussian 0.022 + Highpass Exponential 0.007 + Dark + Y luminance 已经验证能够检出目标暗斑。后续正式导入量产时，应结合金样、ROI、边缘阈值和复测规则完成标准化，确保检测结果稳定、可解释、可追溯。
