电脑主板跳线怎么接？

台式主机跳线（机箱前置面板线）核心是接 F_PANEL / JFP1 9 针（上 4 下 5，缺 1 针防呆），开关不分正负，指示灯要分正负。

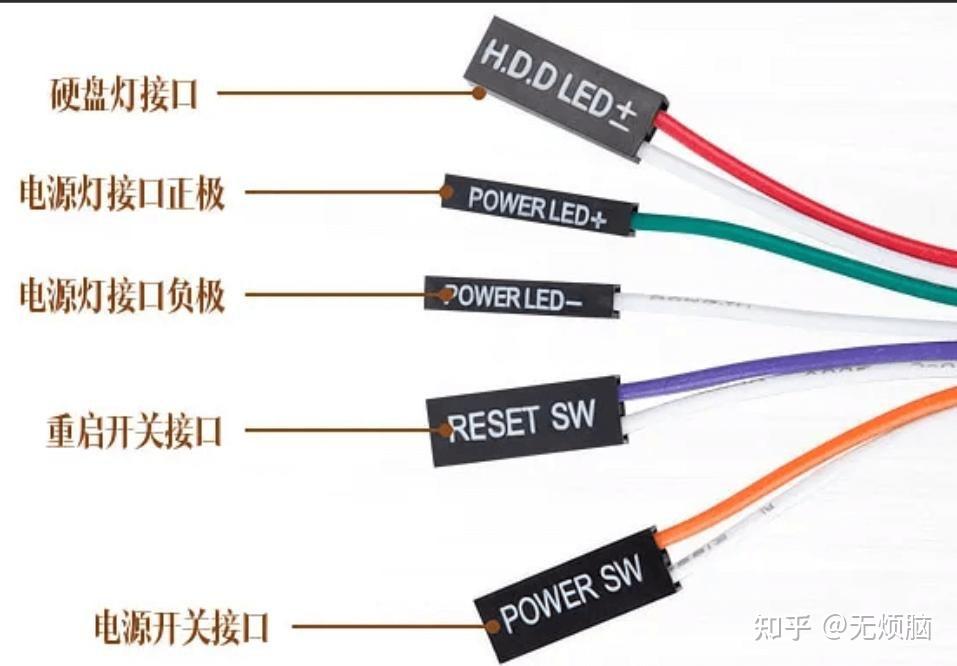

一、认识机箱跳线

• POWER SW / PW：电源开关（无正负）
• RESET SW / RST：重启开关（无正负）
• POWER LED+ / PLED+：电源灯正极（彩色线）
• POWER LED- / PLED-：电源灯负极（白 / 黑线）
• HDD LED+ / HD+：硬盘灯正极（彩色线）
• HDD LED- / HD-：硬盘灯负极（白 / 黑线）

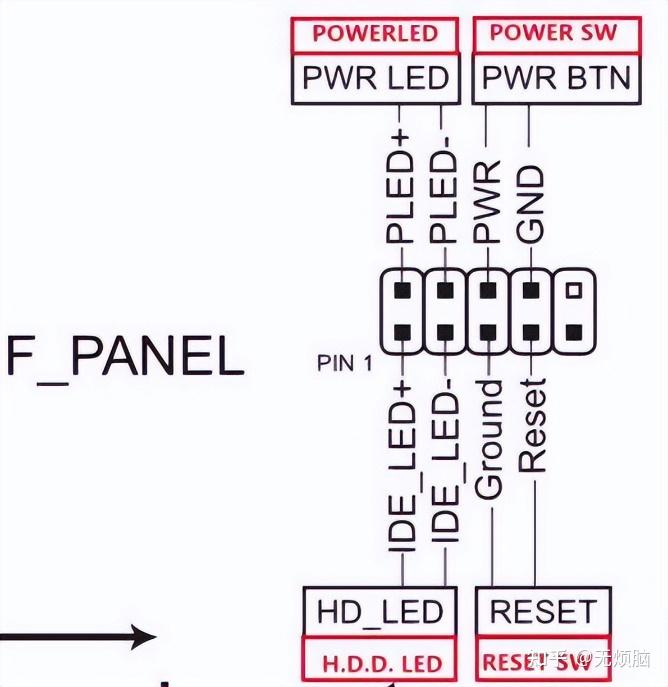

二、通用 9 针 F_PANEL 接法（最常见）

上排 4 针（左→右）

1. POWER LED+
2. POWER LED-
3. POWER SW
4. POWER SW

下排 5 针（左→右）

1. HDD LED+
2. HDD LED-
3. RESET SW
4. RESET SW
5. 空（缺针）

三、接线要点

1. 找位置：主板右下角，标 F_PANEL / JFP1 / PANEL。
2. 分正负：

• 开关（PW / RST）：随便插，不影响。
• 指示灯（LED）：彩色线（红 / 绿 / 黄）为 +，白 / 黑为 -；接反灯不亮，反过来即可。

四、常见品牌参考

• 华硕 / 微星 / 技嘉：基本符合上图标准。
• 华擎 / 七彩虹 / 铭瑄：布局相近，以板印 F_PANEL 图为准。

五、USB/Audio 跳线（补充）

• USB 2.0/3.0：一体化插头，防呆设计，只能单向插入。
• HD AUDIO：标 AAFP / HD_AUDIO，一体化防呆，不能强行插反。

六、快速自检

• 能开机 → POWER SW 正确。
• 能重启 → RESET SW 正确。
• 电源灯常亮 → POWER LED 正负正确。
• 读写硬盘时闪烁 → HDD LED 正负正确。
