LC-LC OM4光纤：如何为DKE30SS-M25选择正确的光纤？
为TESmart碲视DKE30SS-M25这类高速设备选择正确的光纤至关重要。使用错误的光纤是导致链路故障最常见的原因之一即使物理连接看起来完全正确。
本指南将解释LC-LC OM4光纤，比较单模与多模光纤，并提供常见问题解答，以帮助您避免常见的选择错误。
为什么光纤选择如此重要?
光纤链路是一个完整的光学系统，包含：
- 设备内部的光学模块
- 光纤线缆本身
- 连接器及端面质量
上述任何环节不匹配都可能导致：
- 无链路指示灯
- 通信建立失败
- 间歇性或不稳定连接
- 信号质量下降或传输距离缩短
正确的光纤选择是确保可靠运行的基础。

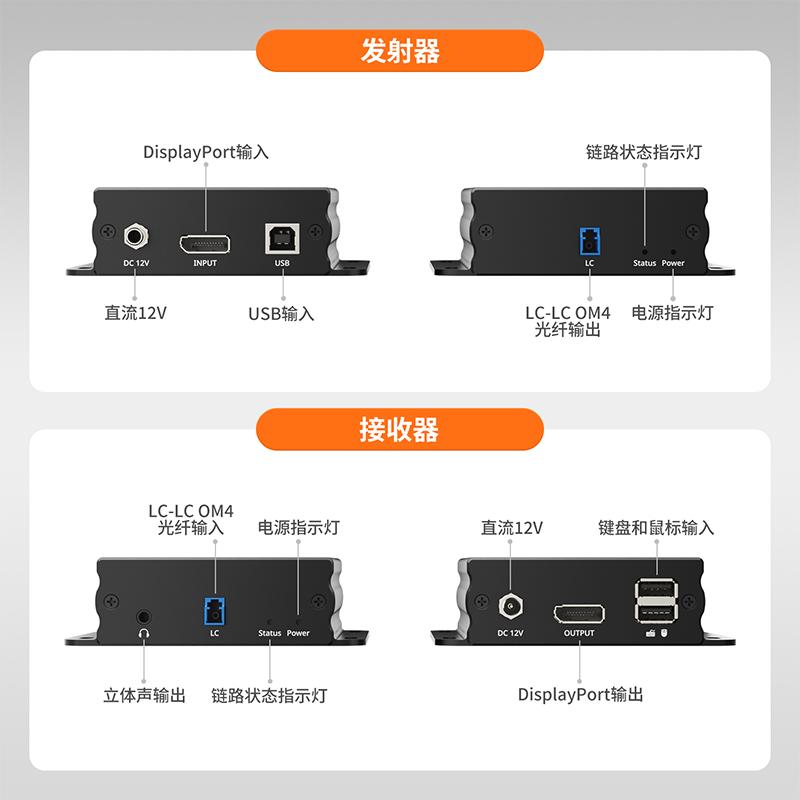

DKE30SS-M25的光学设计
DKE30SS-M25采用：
- LC光纤接口
- 多模SR级光学模块
- 850 nm工作波长
这就要求使用的线缆必须符合：
- 多模光纤 + LC连接器 + OM4带宽
因此，官方推荐使用：

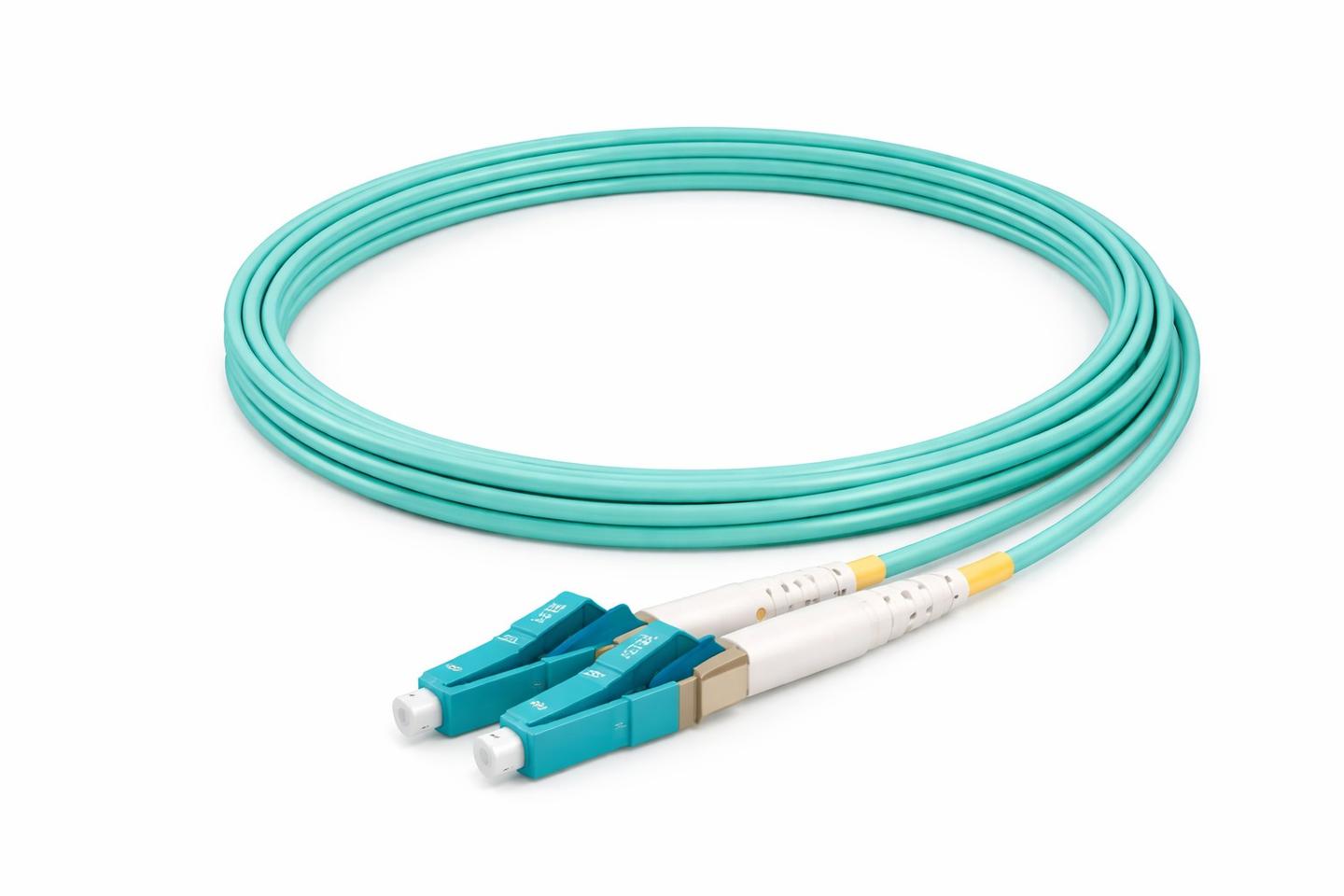

LC-LC OM4多模光纤线缆

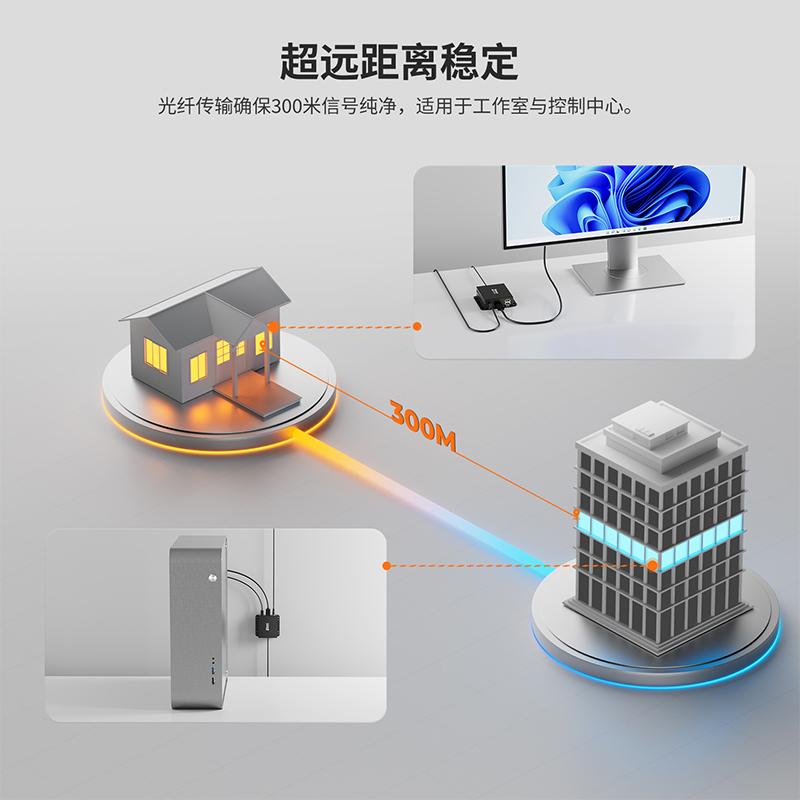

性能提示：在850nm波长下，使用OM4光纤，DKE30SS-M25的最大传输距离为300米。实际距离可能受连接器数量、光纤质量及链路总损耗等因素影响。
理解“LC-LC OM4”
LC-LC：连接器类型
- LC（朗讯连接器）是一种小尺寸连接器，常用于SFP、SFP+和SFP28模块。
- 特点：1.25毫米陶瓷插芯、卡扣式锁定机制、高端口密度。
- “LC-LC”意味着线缆两端均为LC连接器，可直接兼容DKE30SS-M25端口。
- 重要提示：LC仅表示连接器类型，不指定光纤是单模还是多模。

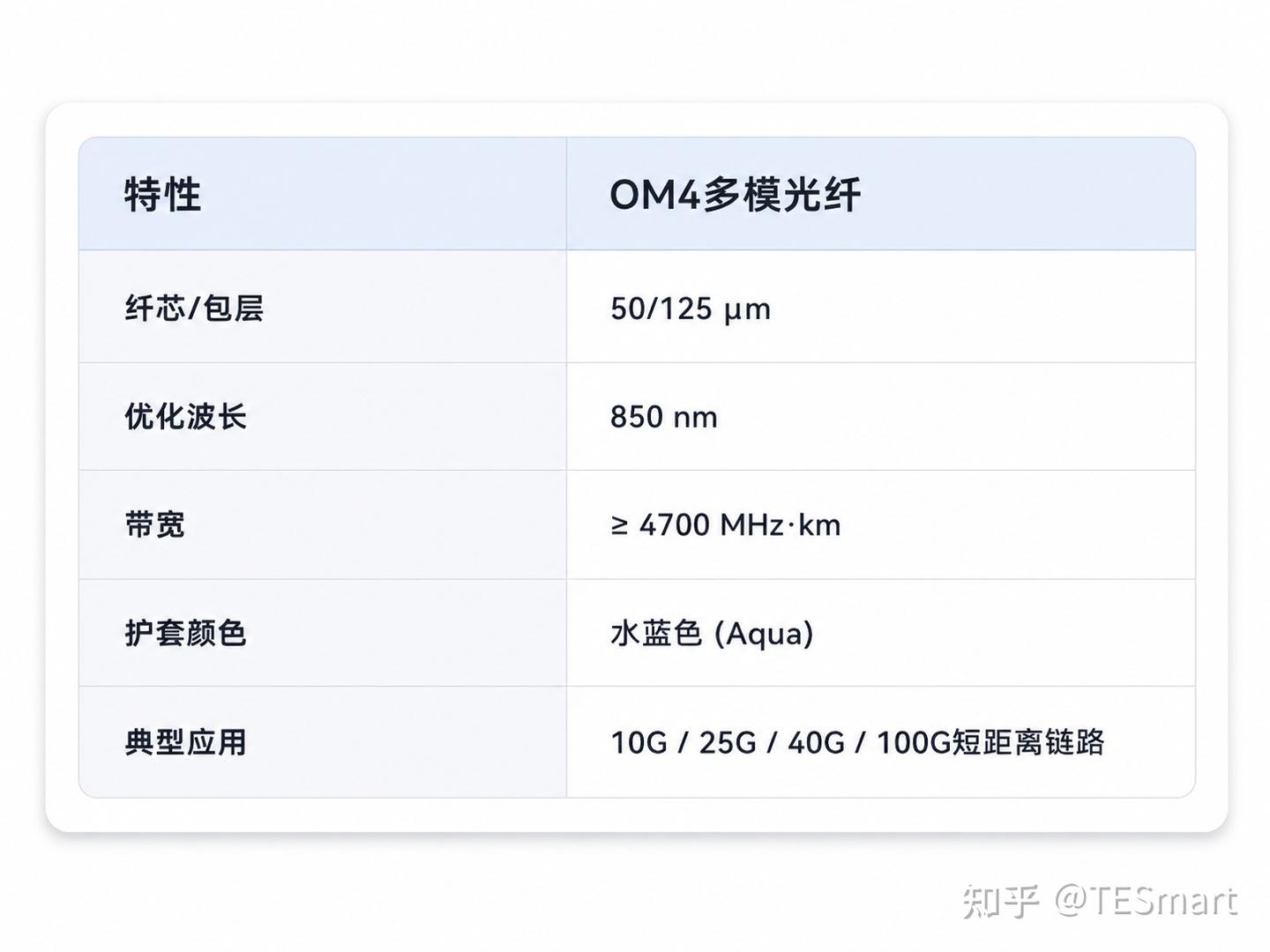

OM4：多模光纤标准
OM4是一种高带宽多模光纤标准，专为短距离高速链路优化。
OM4能确保SR级光学模块的稳定通信，并为高速数据中心连接提供充足的系统余量。

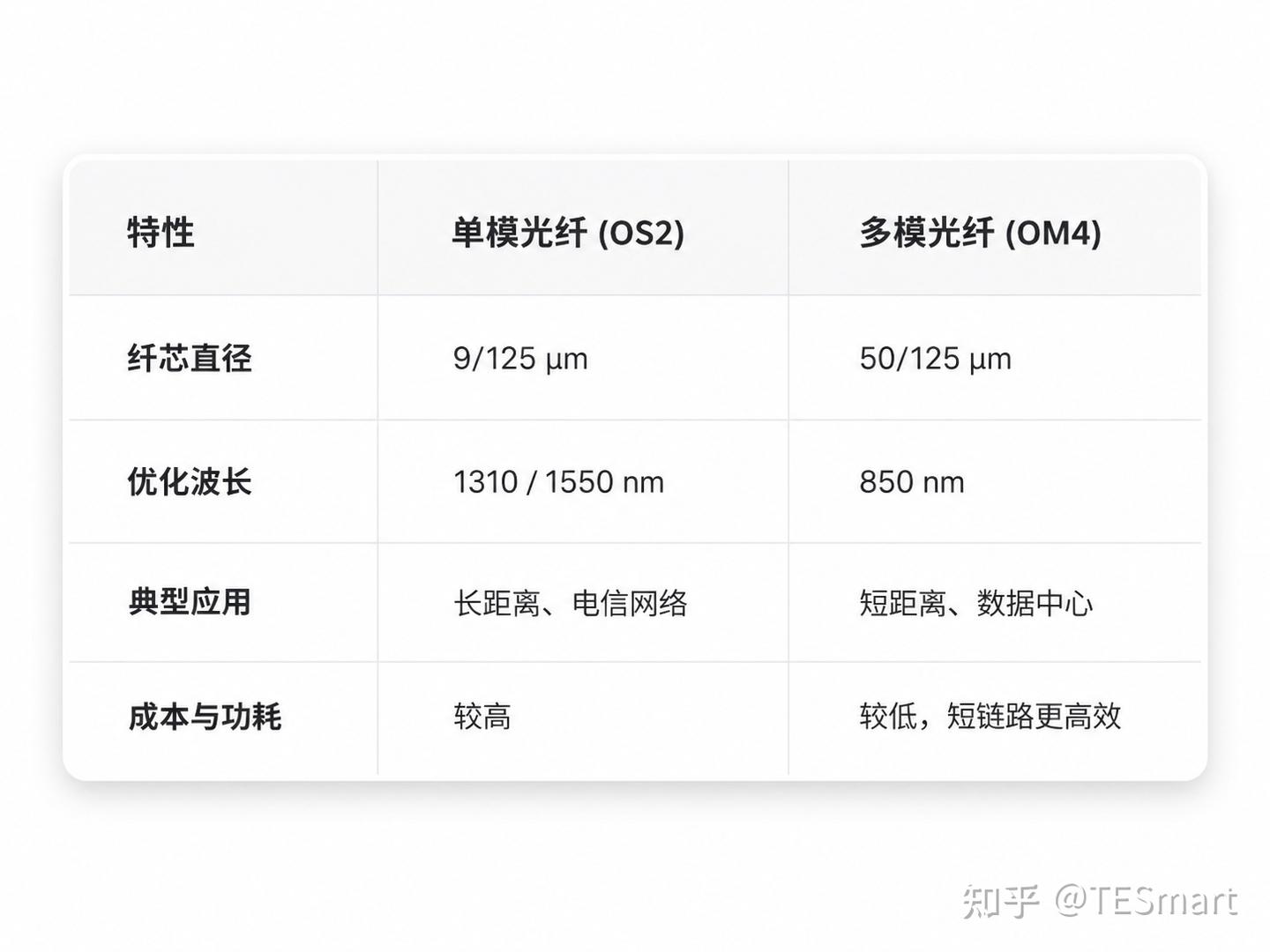

单模与多模光纤对比
一个常见误解是认为单模光纤“更好”。事实是：
单模光纤在长距离传输中表现出色，但在短距离数据中心环境中，多模OM4才是最佳选择。
常见问题解答：DKE30SS-M25光纤选择常见问题
Q1: 能否用LC-LC OS2单模光纤代替OM4？
不能。 DKE30SS-M25使用850 nm的多模SR光模块。OS2单模光纤纤芯更小且波长不匹配，即使连接器能插上，链路也无法建立。
Q2: 如果使用FC-LC跳线或适配器连接，能否使用单模光纤？
不能。 这是一个常见错误。FC-LC适配器只能改变连接器类型，无法将单模光纤转换为多模光纤。即使物理上连接了，设备也无法接收到光信号，导致通信失败。
Q3: SC-LC或FC-LC线缆可以代替LC-LC吗？
不推荐。 DKE30SS-M25端口为LC。使用SC-LC或FC-LC会引入额外的适配器，每次适配都会增加约0.2-0.5 dB的插入损耗和潜在的回波反射，在高速度、低余量的链路中可能成为故障点，降低可靠性。
Q4: 可以用OM3光纤代替OM4吗？
OM3在极短距离内可能可以工作，但OM4能提供：
- 更高的带宽余量
- 更好的损耗及老化容忍度
- 高速链路中更高的稳定性
因此，OM4是DKE30SS-M25官方推荐的标准。
Q5: 如果连接器能插上，是否意味着光纤就是正确的？
不是。物理连接并不意味着光学兼容。链路正常工作的条件是：
- 光模块类型匹配（多模SR vs 单模LR）
- 光纤类型匹配（OM4 vs OS2）
- 连接器类型和端面质量正确
如何识别正确的光纤
安装前，请检查：
- 线缆标记：OM4 50/125 LC-LC
- 护套颜色：水蓝色
- 连接器类型：两端均为LC
- 光纤类型：多模
安装与维护提示：
最小弯曲半径：安装时，避免弯折过紧，通常弯曲半径不应小于线缆直径的10倍。
防尘保护：不连接时，立即为光纤连接器盖上防尘帽。
请避免使用标记为OS2、单模、SC、FC或“通用光纤”的线缆。
发生链路故障时的快速检查清单
若遇到问题，请按此顺序排查：
- 确认线缆：护套是否为水蓝色？标记是否为“OM4 50/125”？
- 检查连接器：两端是否都是LC？端面是否清洁无尘？（可用专用光纤显微镜检查）
- 验证设备：确认对端设备的光模块类型是否也为多模SR？（避免单模-多模混合连接）
- 简化测试：尝试用一根已知完好的全新LC-LC OM4跳线直接连接两台设备，以排除原有布线或适配器问题。
- 核对距离：确认光纤总长度是否在300米的最大允许距离内。
官方光纤推荐
为确保最佳性能，请使用：
LC-LC OM4多模光纤线缆 (50/125 µm)
使用任何其他类型的光纤——即使看起来已连接——都可能导致链路故障或通信不稳定。
总结
TESmart DKE30SS-M25专为高速、短距离（最大300米）多模光传输而设计。正确的光纤选择是确保可靠通信、避免停机时间的关键。
温馨提示：物理连通 ≠ 光学兼容。从一开始就选择正确的光纤，并遵循安装规范。
