一个电子烟拆开之后，内部竟然有这么多精密结构

很多人见过电子烟或加热型烟具的外观：一支小巧的金属机身，一个电源键，一个充电口，拿在手里像一件消费电子产品。但如果把它完整拆开，会发现它并不是一个简单的“外壳加电池”，而是由电控、加热、隔热、密封、支撑和外观件共同组成的一套小型工程系统。

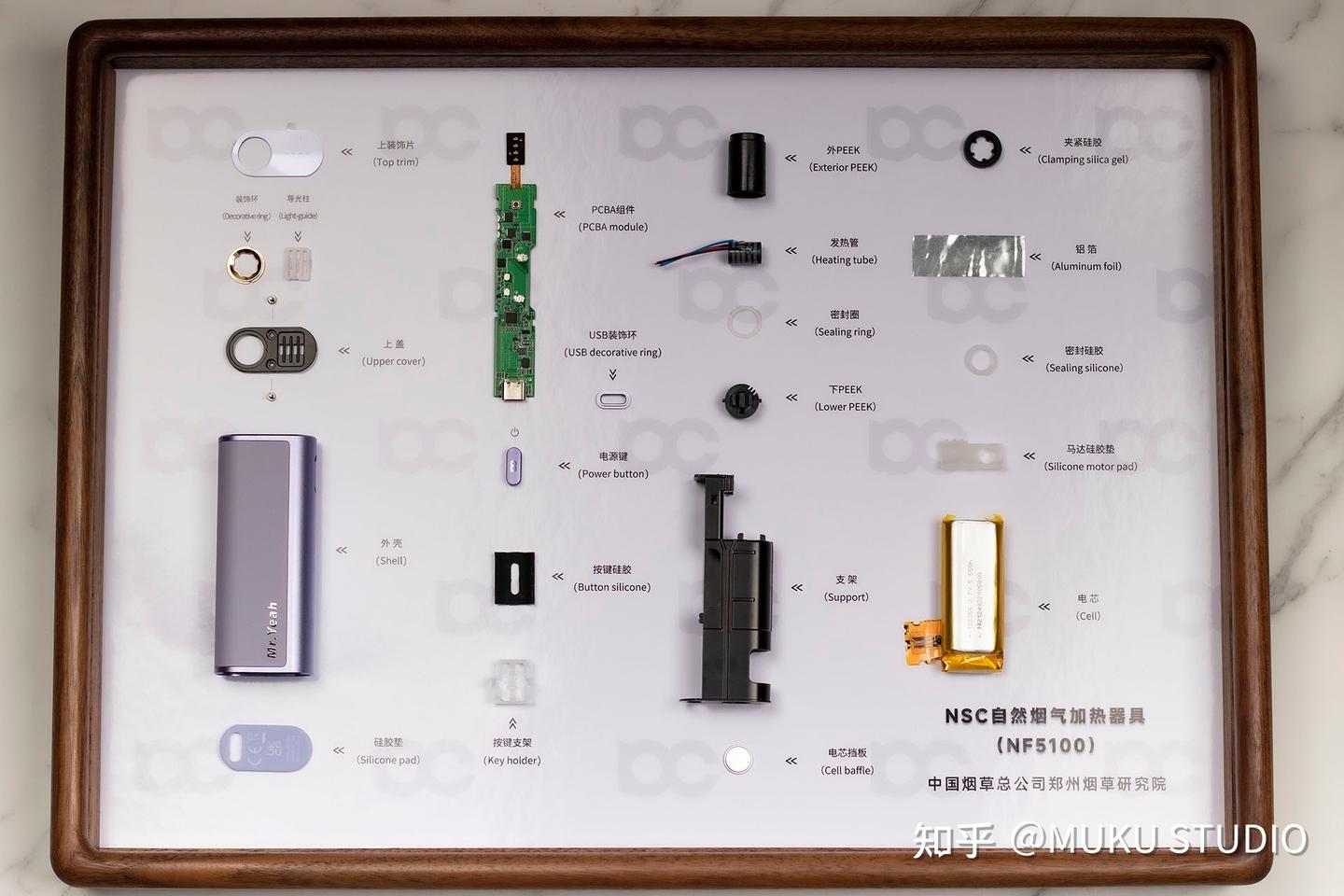

这次MUKU STUDIO分解展示的是一套 NSC 自然烟气加热器具（NF5100）的拆解陈列。它把原本藏在机身内部的零部件依次展开，包括外壳、上盖、装饰片、PCBA 组件、电芯、发热管、铝箔、PEEK 结构件、硅胶密封件、按键组件、支架、导光柱、USB 装饰环等。把这些部件放在同一个平面上看，电子烟的工作逻辑会变得直观很多。

电子烟的核心，不只是“发热”

从结构上看，加热型烟具的核心任务是稳定地产生热量，并把热量控制在合适范围内。图中可以看到发热管、PCBA 组件、电芯和外壳支架分别承担不同角色。

电芯是能量来源。设备通电后，电芯为电路板和发热元件供电。PCBA 组件相当于整机的控制中枢，负责电源管理、按键输入、指示灯控制、充电接口管理，以及对加热过程进行控制。发热管则是把电能转换为热能的关键部件。

也就是说，一个看似简单的开机动作，背后其实包含了电池供电、芯片判断、按键反馈、加热控制和安全保护等一连串过程。

PCBA：小机身里的“控制大脑”

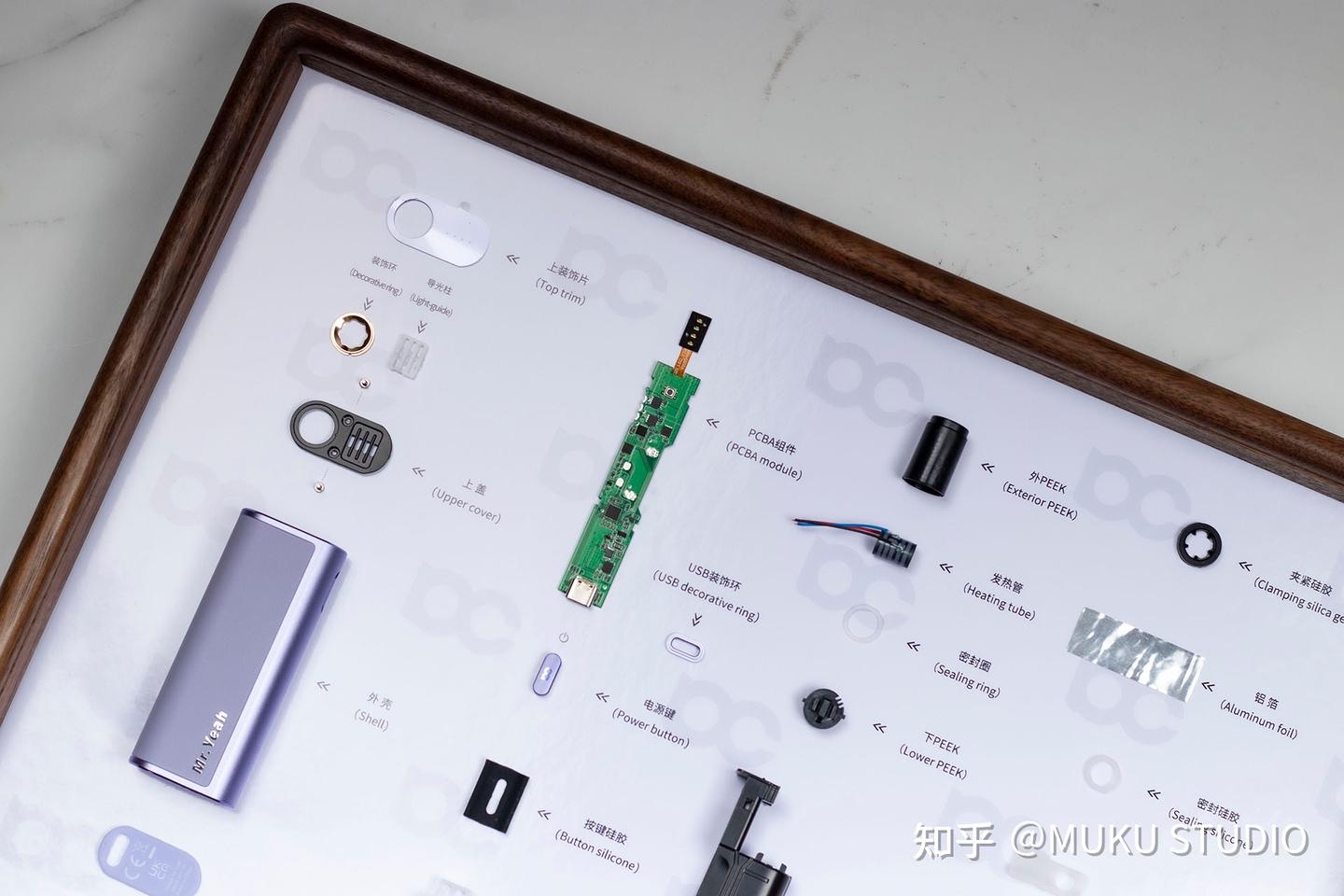

拆解图中最显眼的部件之一是绿色的 PCBA 组件。它上面集成了多种电子元件，还连接着 USB 接口、按键、指示灯等功能模块。

PCBA 的作用不是单纯“通电”，而是让设备按照设定程序工作。例如按下电源键后，电路会识别用户操作；充电时，电路会管理输入电流；使用过程中，控制芯片会根据设计逻辑调节加热状态。对这类产品来说，稳定性、体积控制和散热布局都很重要。

这也是为什么电子烟内部并不会把零件随意堆在一起。PCBA 的位置、接口方向、固定方式，都要和外壳、支架、电芯、发热结构相互配合。

发热管、铝箔和 PEEK：热管理的关键

图中标注了发热管、铝箔、外 PEEK、下 PEEK 等部件。它们共同指向一个关键词：热管理。

发热管负责产生热量，但热量不能无序扩散。铝箔通常用于导热、隔热或热反射相关结构中，帮助热量按照设计路径传递。PEEK 是一种耐高温工程塑料，在小型加热设备里常用于需要承受温度、保持尺寸稳定、同时又要兼顾绝缘和结构强度的位置。

这些材料的组合，决定了设备既要能把热量送到目标区域，又要尽量避免外壳过热、内部元件受热异常或结构变形。对用户来说，这部分通常看不见；但对产品工程来说，它是体验和可靠性的基础。

硅胶件：不起眼，却影响密封和手感

拆解陈列中还有多种硅胶件，例如夹紧硅胶、密封硅胶、按键硅胶、硅胶垫、马达硅胶垫等。

硅胶件往往不如电路板和电池抢眼，但它们承担着很具体的功能：密封、缓冲、定位、防松动、改善按键触感，甚至减少震动和异响。比如按键硅胶会影响按压反馈，密封圈和密封硅胶会影响内部空间的密闭性，马达硅胶垫则与振动反馈和结构稳定有关。

一支设备能不能长期保持稳定，很多时候取决于这些“软连接”部件是否设计到位。

外壳和支架：把所有零件组织成一个整体

电子烟的外壳并不只是好看。图中可以看到金属外壳、上盖、支架、电芯挡板、按键支架等结构件。它们共同决定了内部部件如何固定、如何受力、如何装配。

支架像整机内部的骨架，负责容纳电芯、发热组件、线路和按键机构；外壳则提供保护、握持感和视觉质感。对于小型电子产品来说，内部空间非常有限，每一毫米都要被安排得很紧凑。

所以，当电子烟完整拆开后，反而能看出它的“秩序感”：电芯放在哪里，电路板如何走线，发热管如何被固定，密封圈如何对应开口，按键如何传导手指动作，这些都不是偶然。

为什么拆解展示有价值？

普通用户看到的是一个成品，工程师看到的是一套结构系统。拆解展示的意义，正是把隐藏在外壳内部的设计逻辑呈现出来。

这件陈列作品把零部件按功能和装配关系铺开，并配上中英文名称，让观者可以从外观一步步看到内部：从装饰片到上盖，从 PCBA 到发热管，从电芯到支架，再到各种密封件和硅胶件。

它不是单纯展示“零件很多”，而是在说明一件事：一支小型加热设备背后，包含材料选择、热管理、电控设计、结构装配和用户体验等多重工程问题。

把电子烟拆开之后，我们看到的不是混乱的碎片，而是一套被压缩进小机身里的精密系统。

MUKU STUDIO 编辑
