拆解报告：JBL GO5便携式蓝牙音箱
作为国际知名音频品牌，JBL旗下拥有着众多系列的蓝牙音箱产品，其中包括GRIP霓虹罐、FLIP音乐万花筒、CHARGE音乐冲击波、CLIP无线音乐盒，GO音乐金砖、PULSE音乐脉动、BOOMBOX音乐战神、 XTREME音乐战鼓等，为消费者提供了丰富的选择。
近日，JBL GO5（音乐金砖5代）正式发布，外观上延续了轻巧便携的设计和时尚多彩配色。功能上，新增平行WINK流光灯带，支持多种主题律动灯效，有效提升听歌氛围；升级新一代蓝牙6.0技术，支持AAC、LC3高音质编码，无线连接更稳定、延迟更低；同时新增USB Type-C端口直连电脑，带来无损音质体验。
JBL GO5便携式蓝牙音箱还支持AURACAST无线串联技术，新增Airtouch一触即连，立体声配对更加便捷；音箱内置1000mAh锂电池，满电连续播放时间最长8小时，开启Playtime Boost模式，可再延长2小时。其他方面，还升级了IP68级防尘防水，可完全防止固体异物机灰尘侵入，水下1.5米浸泡30分钟，可确保不因浸水造成损坏。下面就来看看这款产品的详细拆解报告吧~
我爱音频网此前还拆解过JBL GRIP霓虹罐、JBL CHARGE6、JBL FLIP7、JBL GO ESSENTIAL、JBL PULSE 5、JBL FLIP ESSENTIAL 2蓝牙音箱，JBL Tour Pro 3、JBL TUNE Beam、JBL TUNE 130NC、JBL WAVE FLEX、JBL FLASH真无线耳机，JBL Quantum 360P、JBL LIVE660NC头戴式耳机，JBL KMC300 K歌麦克风，JBL Soundgear Frames智能音频眼镜，JBL Quantum Stream Wireless无线领夹麦克风等。
一、JBL GO5便携式蓝牙音箱开箱

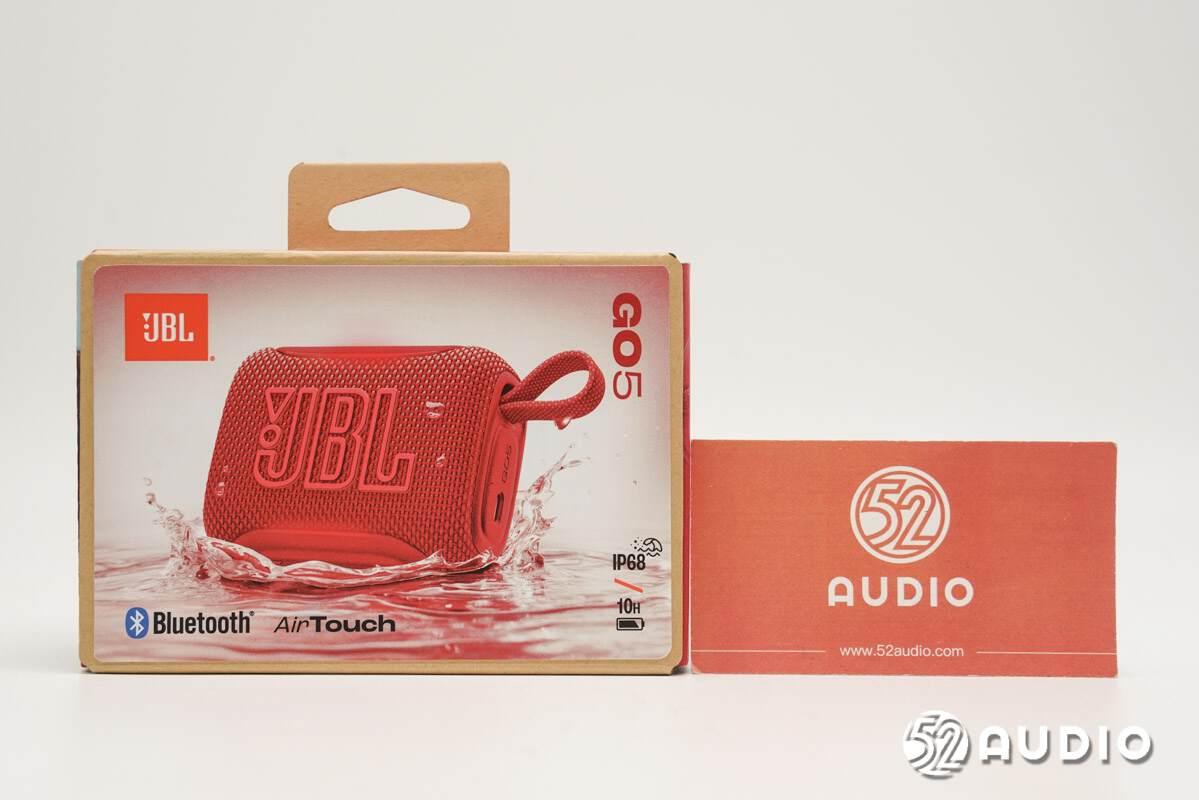

JBL GO5便携式蓝牙音箱包装盒延续了系列设计风格，采用FSC认证纸张，结合大豆印刷油墨设计，可循环利用，环保更健康。包装盒正面展示有突出了防水性能的产品外观，品牌LOGO和产品名称，以及蓝牙和AirTouch标志，IP68防尘防水和10小时续航。
包装盒背面介绍了产品的功能特点和内部清单。
包装盒侧边展示了Air Touch一触即连功能，以及JBL Portable APP和蓝牙V6.0.

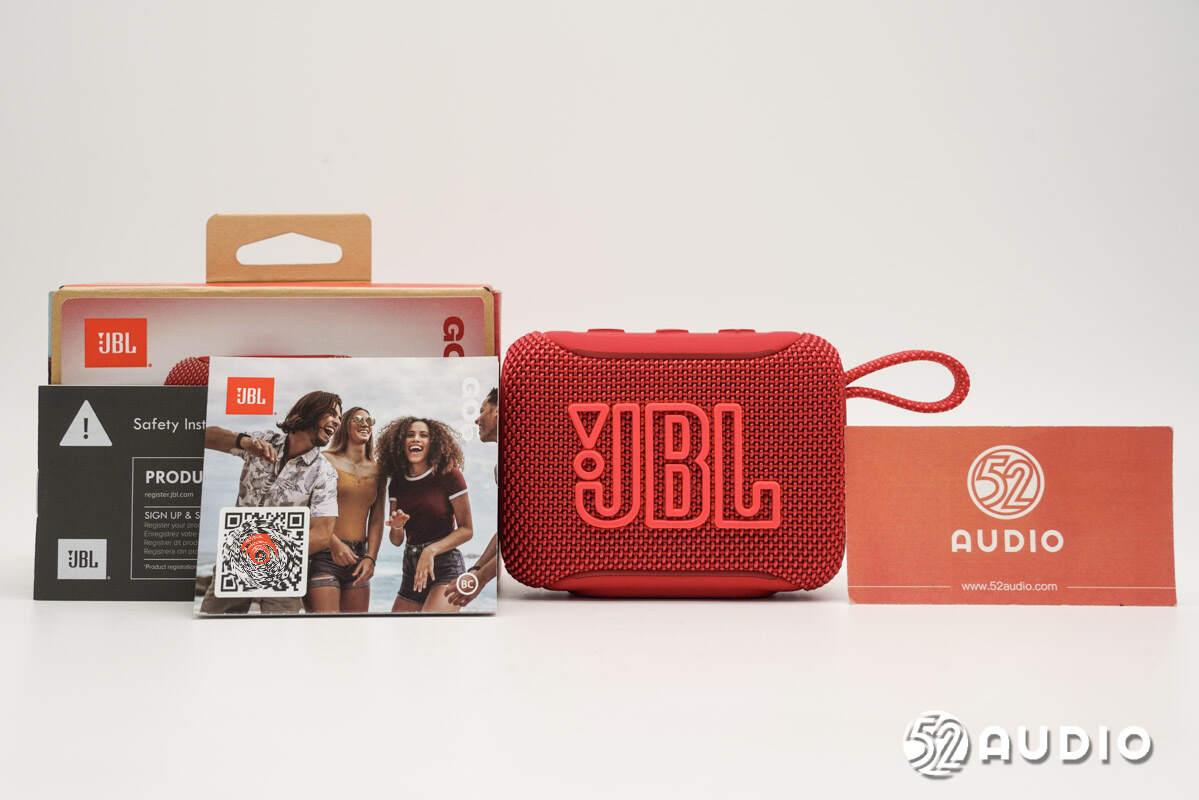

打开包装盒，取出内部所有物品，仅包括了音箱和产品使用手册等文档。

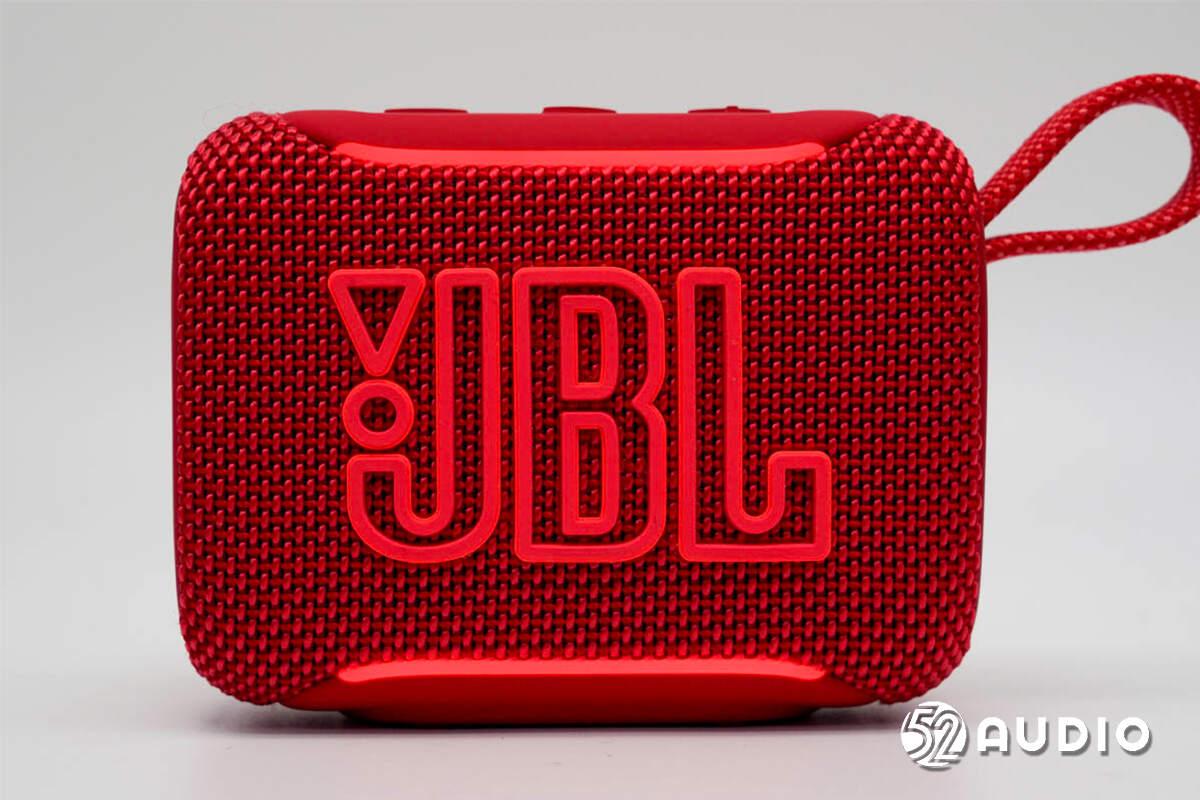

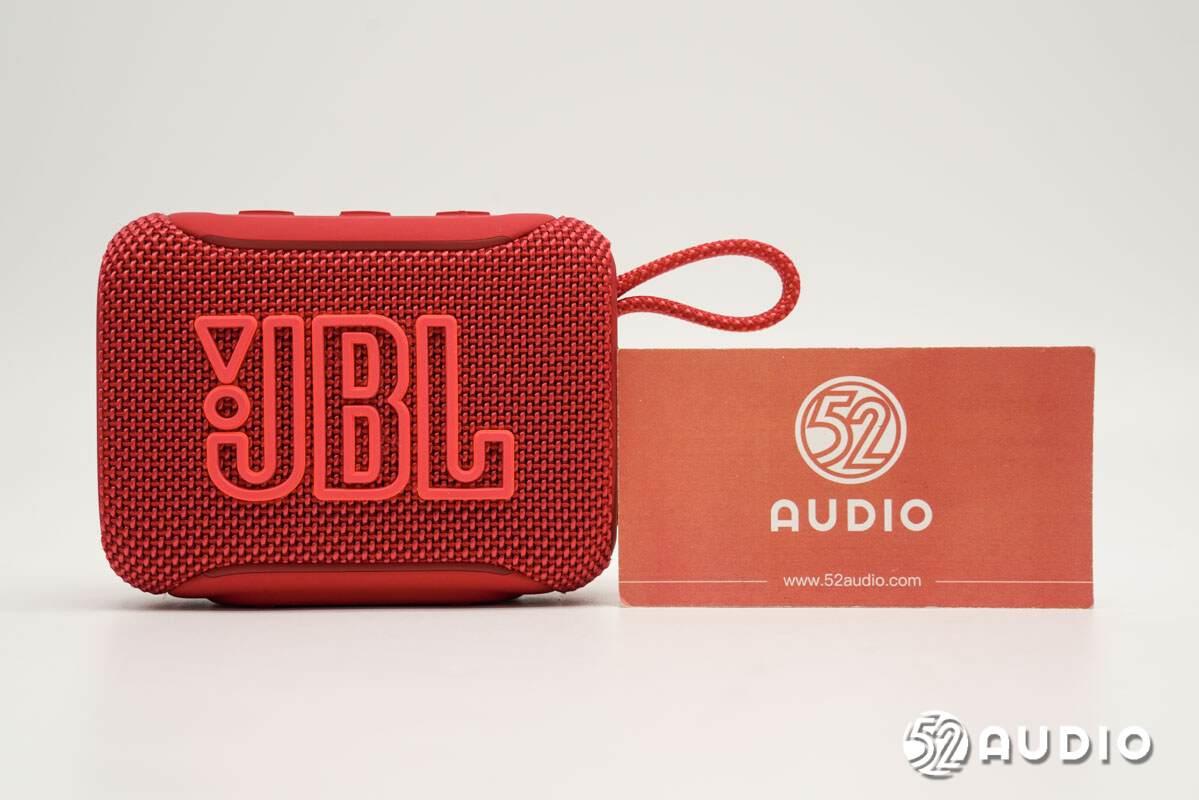

JBL GO5便携式蓝牙音箱外观延续了该系列的经典风格，圆角方形设计，通过耐用织物网罩包裹，体积小巧便携。与上代不同之处在于“JBL”品牌LOGO采用了镂空设计，正面新增了两条灯带。
JBL GO5便携式蓝牙音箱条形灯带效果一览，可通过手机APP切换多种灯光主题，用于提升音乐氛围，同时还能提升电量、串联等状态信息。

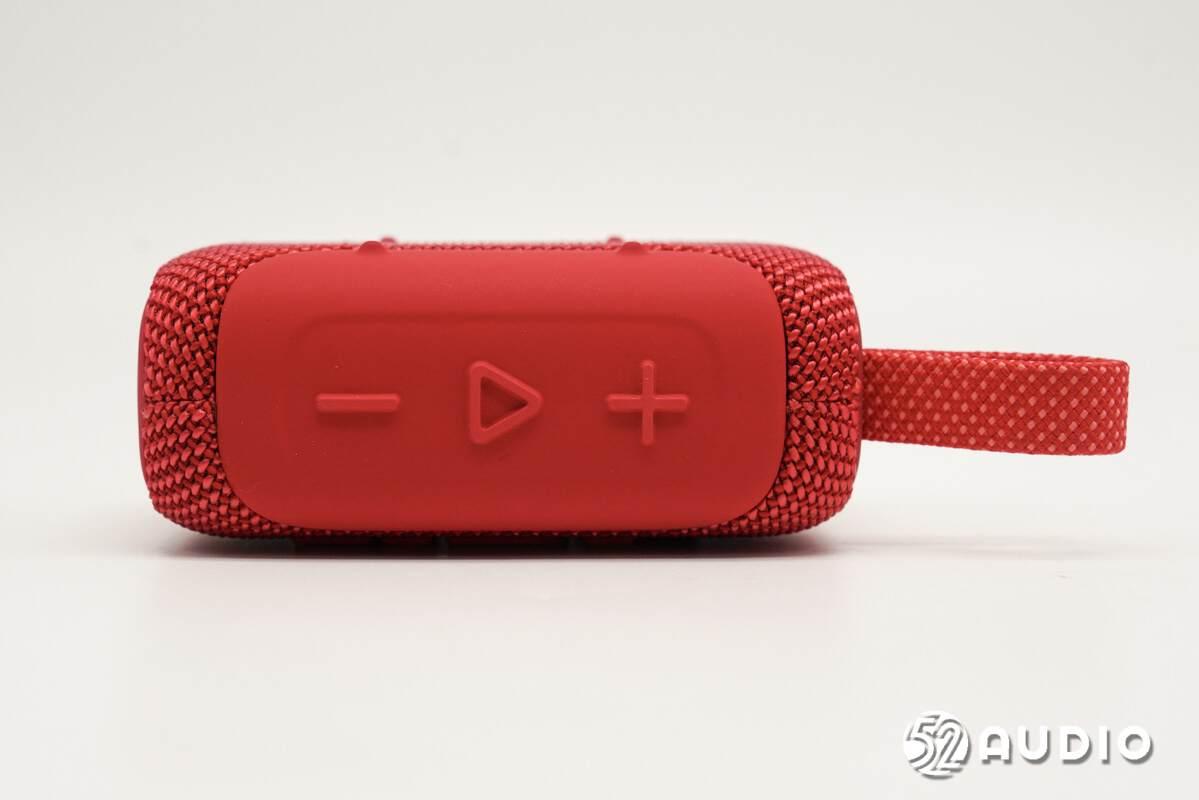

机身顶部设置有功能按键，通过具有弹性的橡胶材质包裹，有效提升抗摔性能。

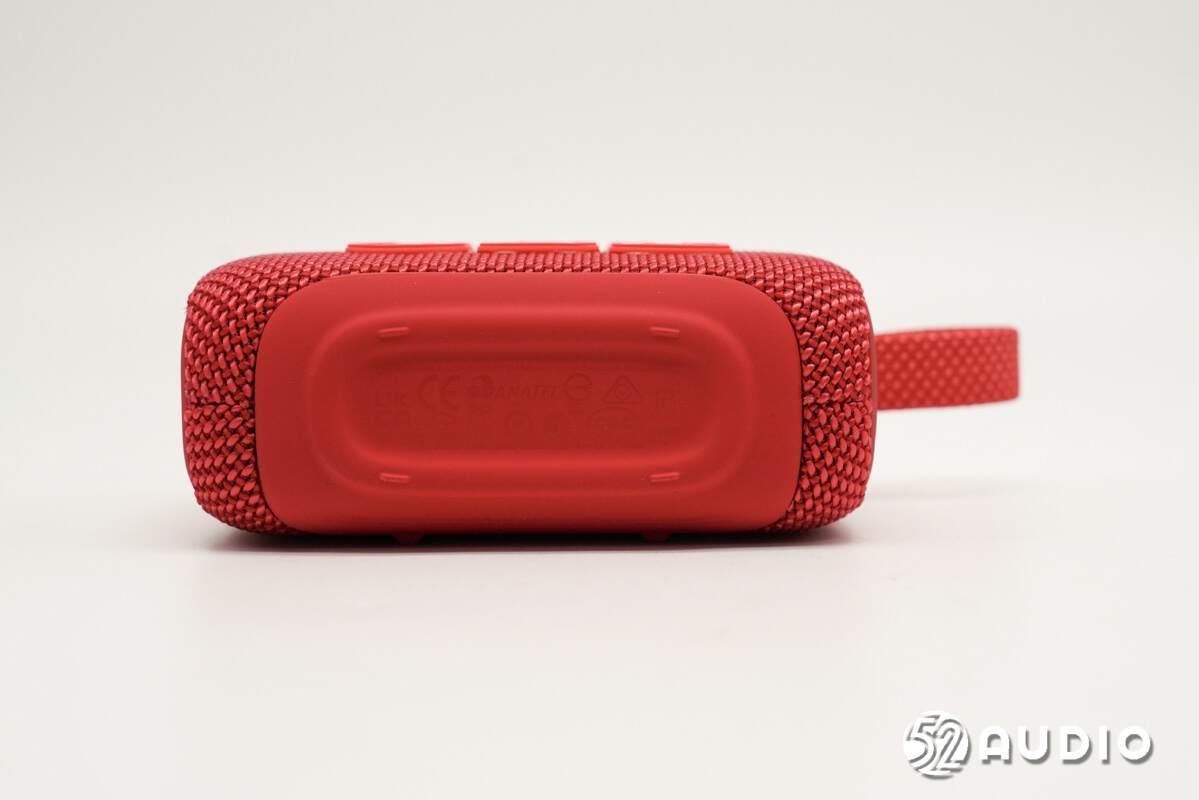

机身底部同样设置有橡胶垫缓冲，同时起到防滑作用。

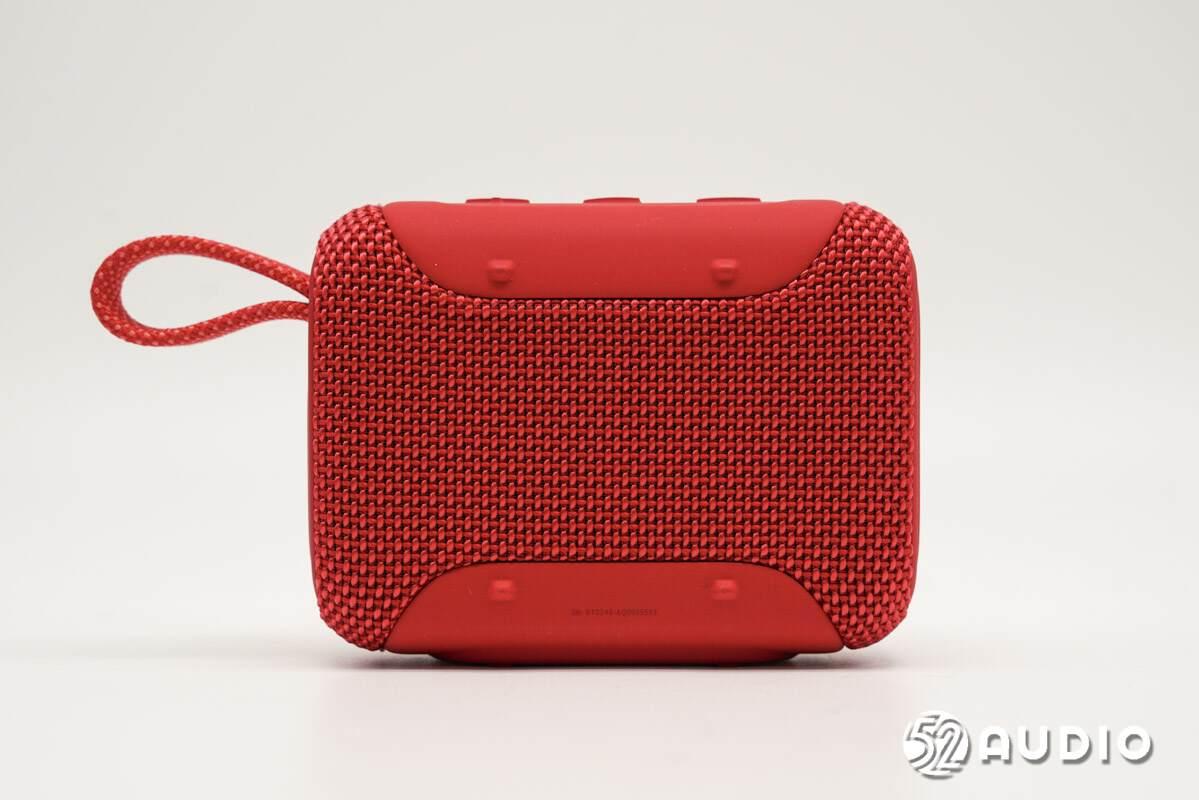

机身顶部和底部的橡胶垫延伸到机身背部，形成防滑脚垫。

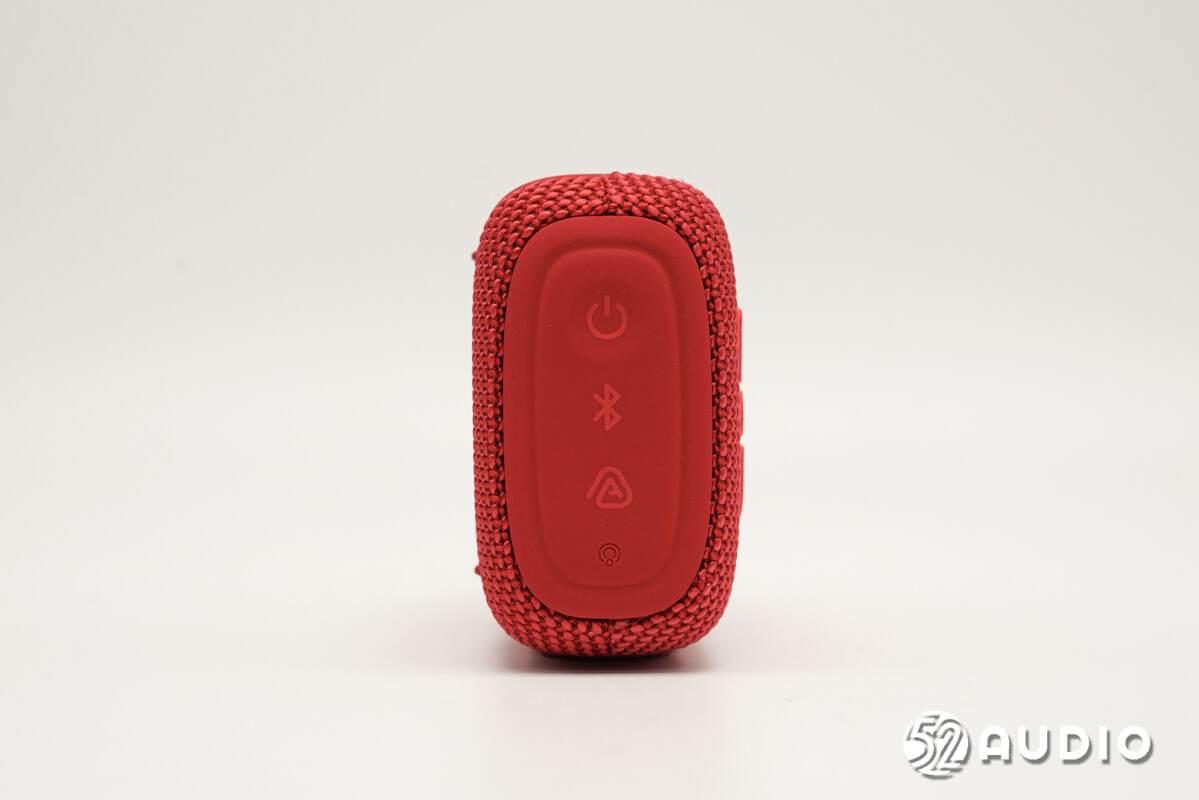

机身左侧设置电源开关、蓝牙配对和无线串联的功能按键，以及Airtouch一触即连的标识。

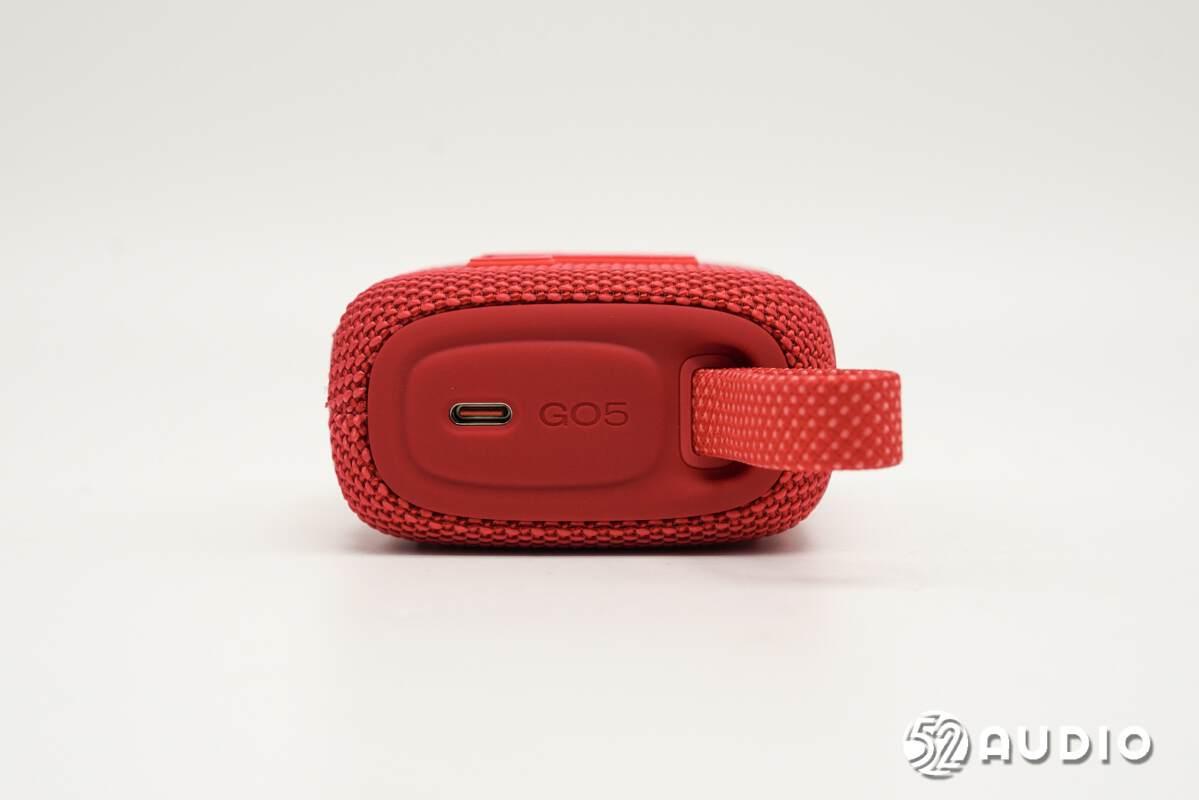

机身右侧设置Type-C数据接口，浮雕GO5产品型号。还设置有提手，提升便携性。

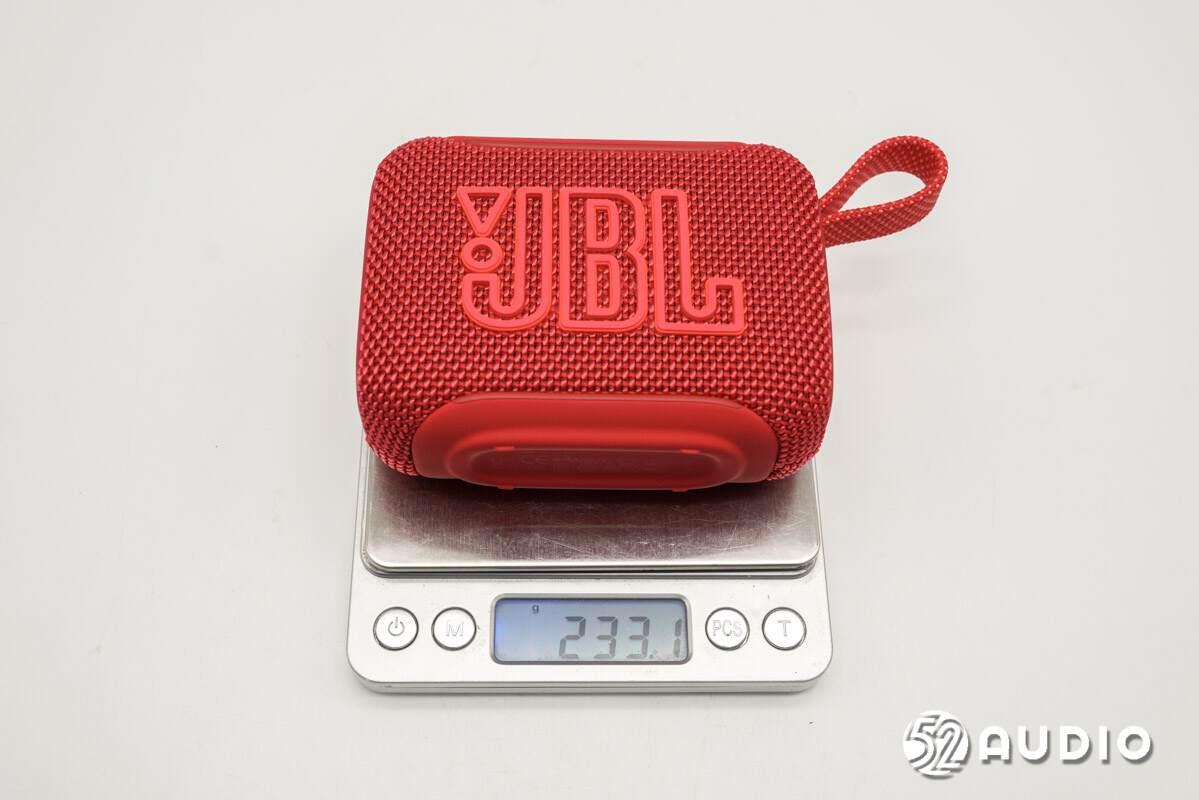

经我爱音频网实测，JBL GO5便携式蓝牙音箱重量约为233.1g，相较于上代重量有所提升，但依然较为轻巧便携。

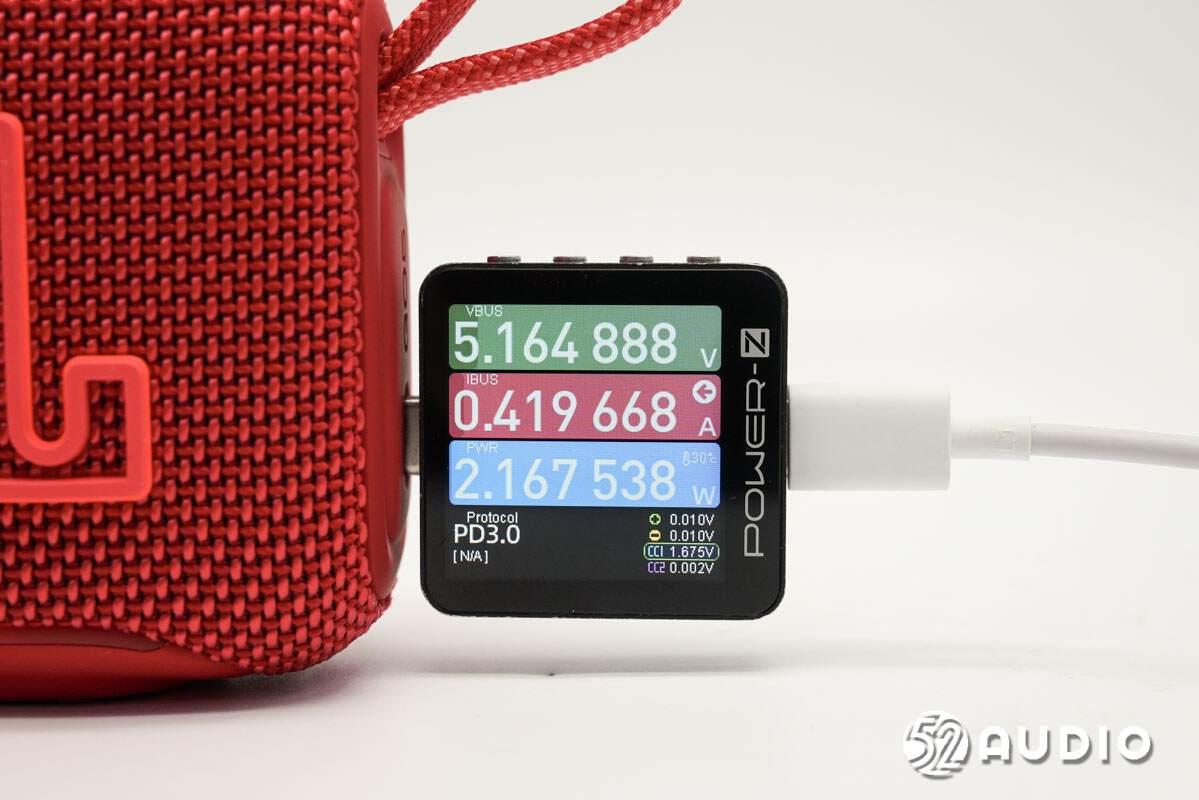

我爱音频网使用CHARGERLAB POWER-Z KM003C对JBL GO5便携式蓝牙音箱进行充电测试，输入功率约为2.17W。
二、JBL GO5便携式蓝牙音箱拆解
通过开箱，我们详细了解了JBL GO5便携式蓝牙音箱的轻巧便携设计，下面进入拆解部分，看看内部结构配置信息~
取掉机身两侧的盖板。

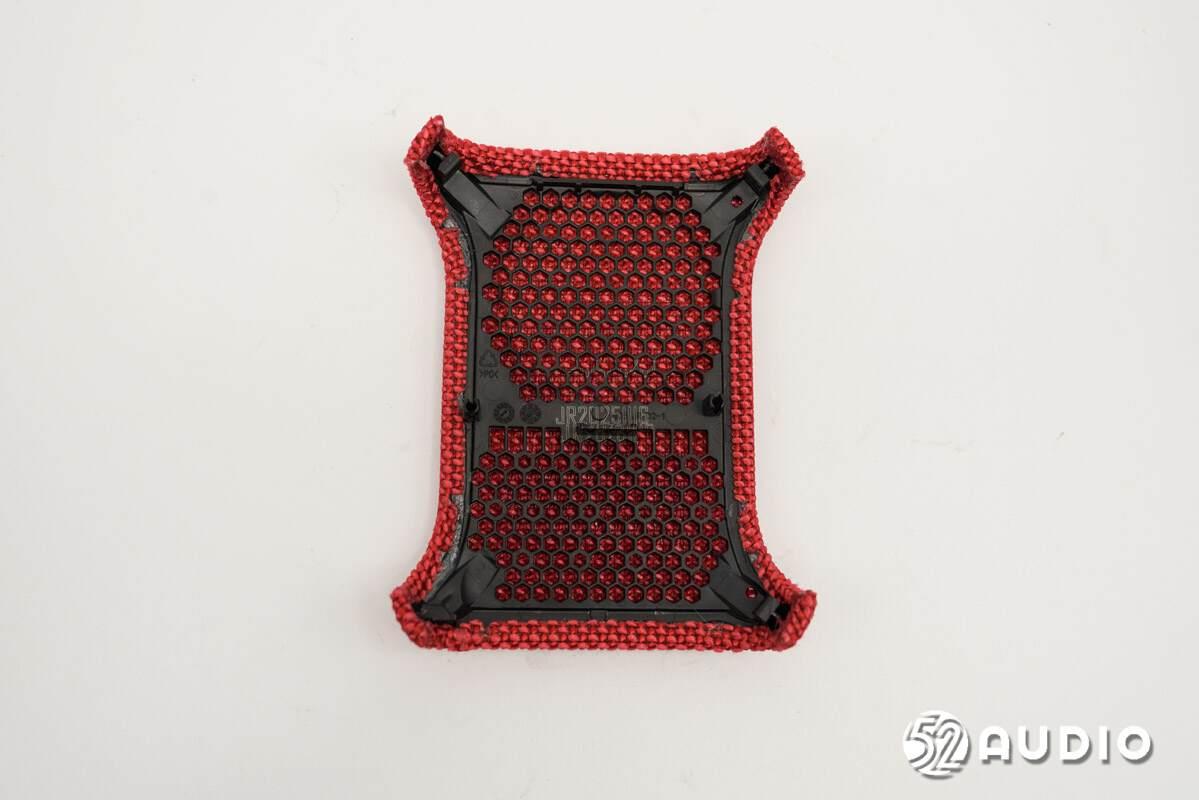

正面出音孔盖板结构一览，采用了蜂窝状设计。

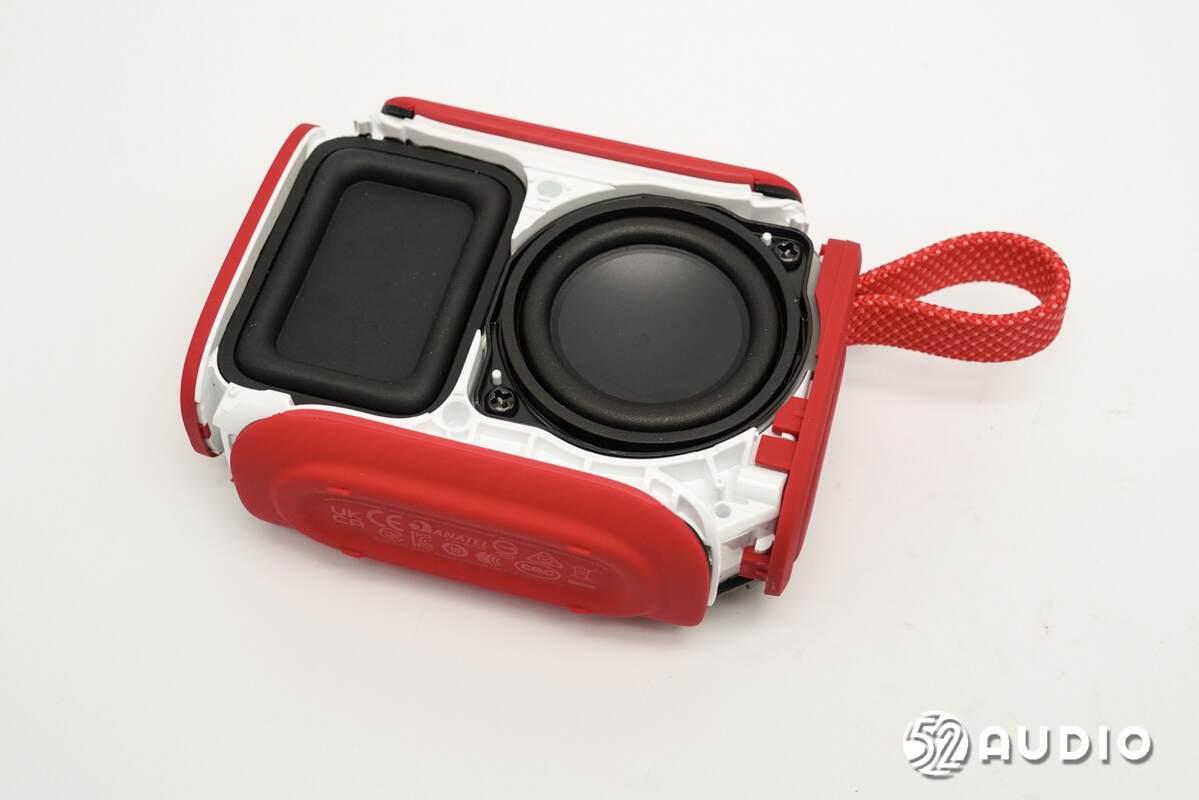

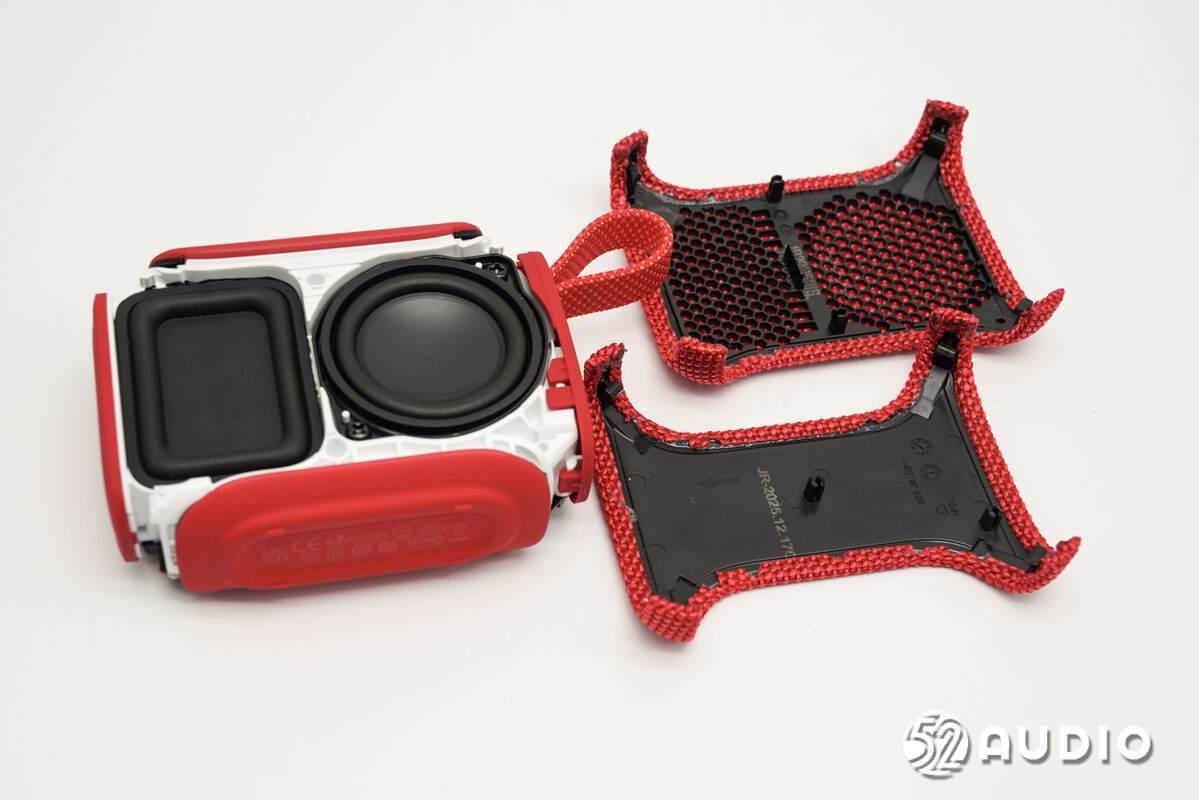

出音孔盖板下方设置有全频喇叭和被动辐射振膜。

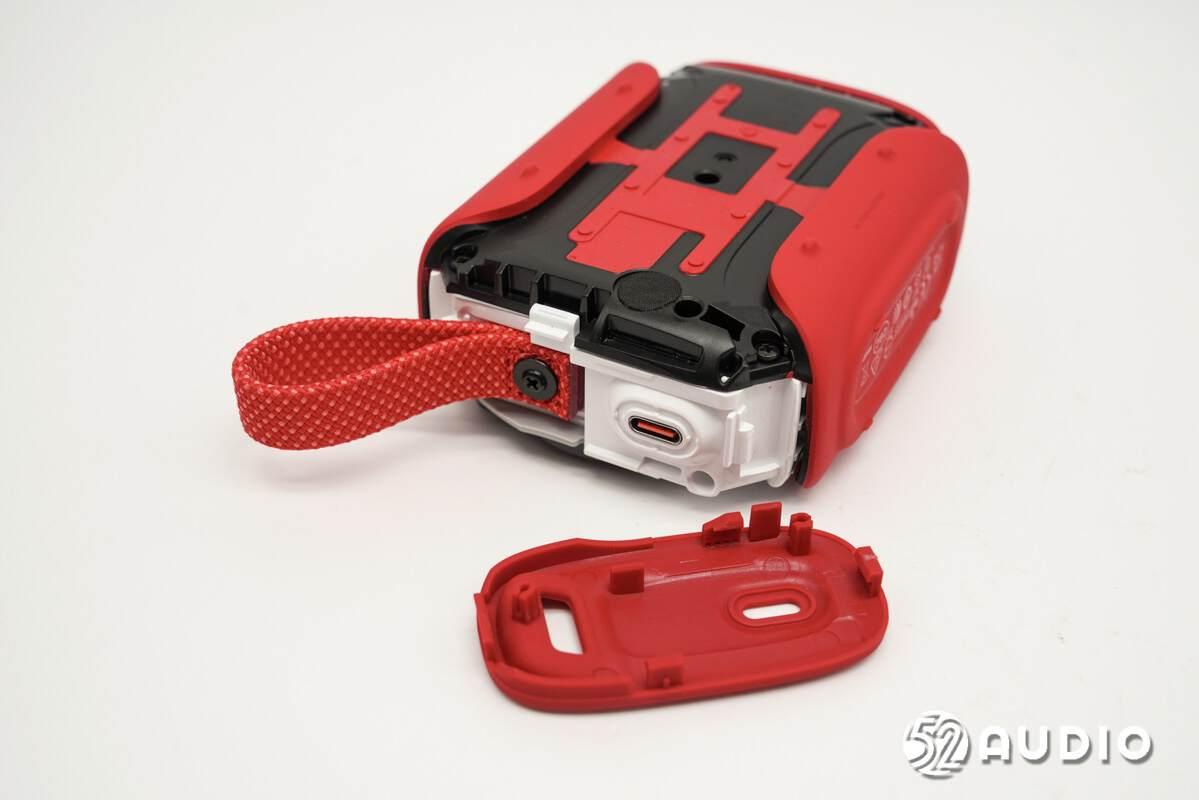

取掉机身右侧的橡胶垫。
取掉音腔背部盖板。

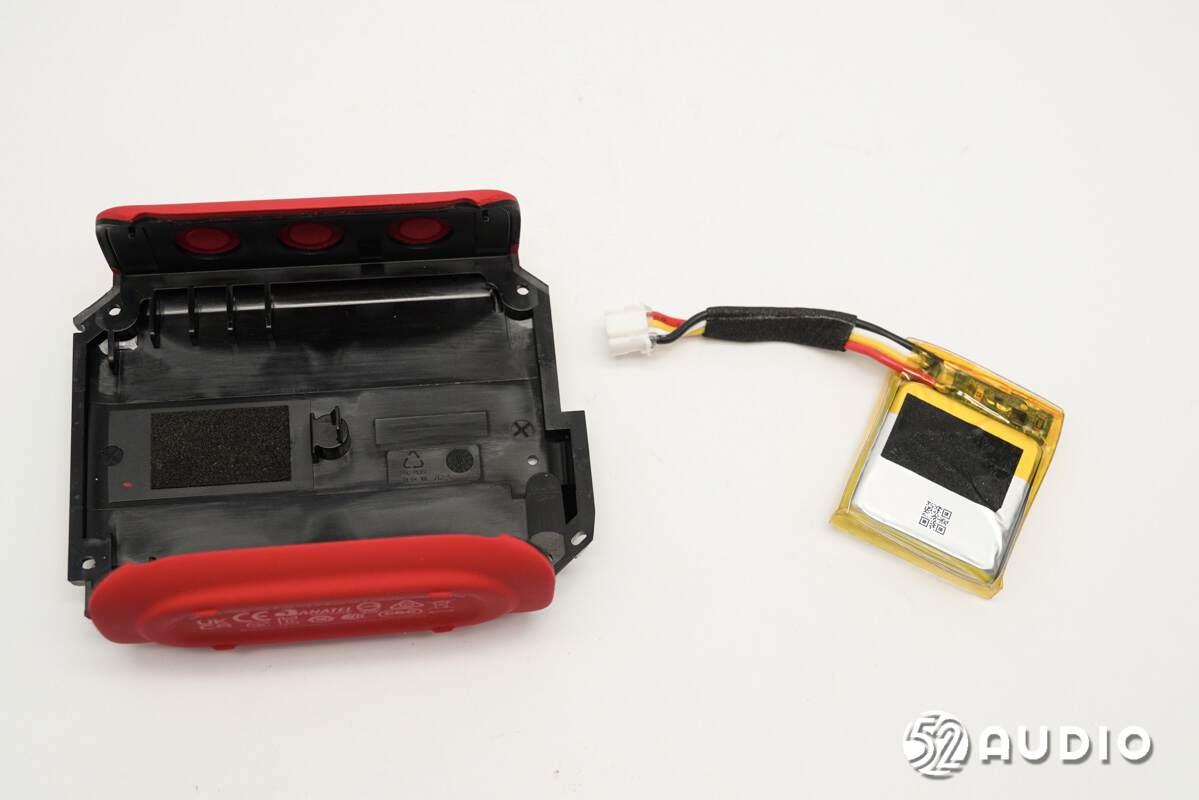

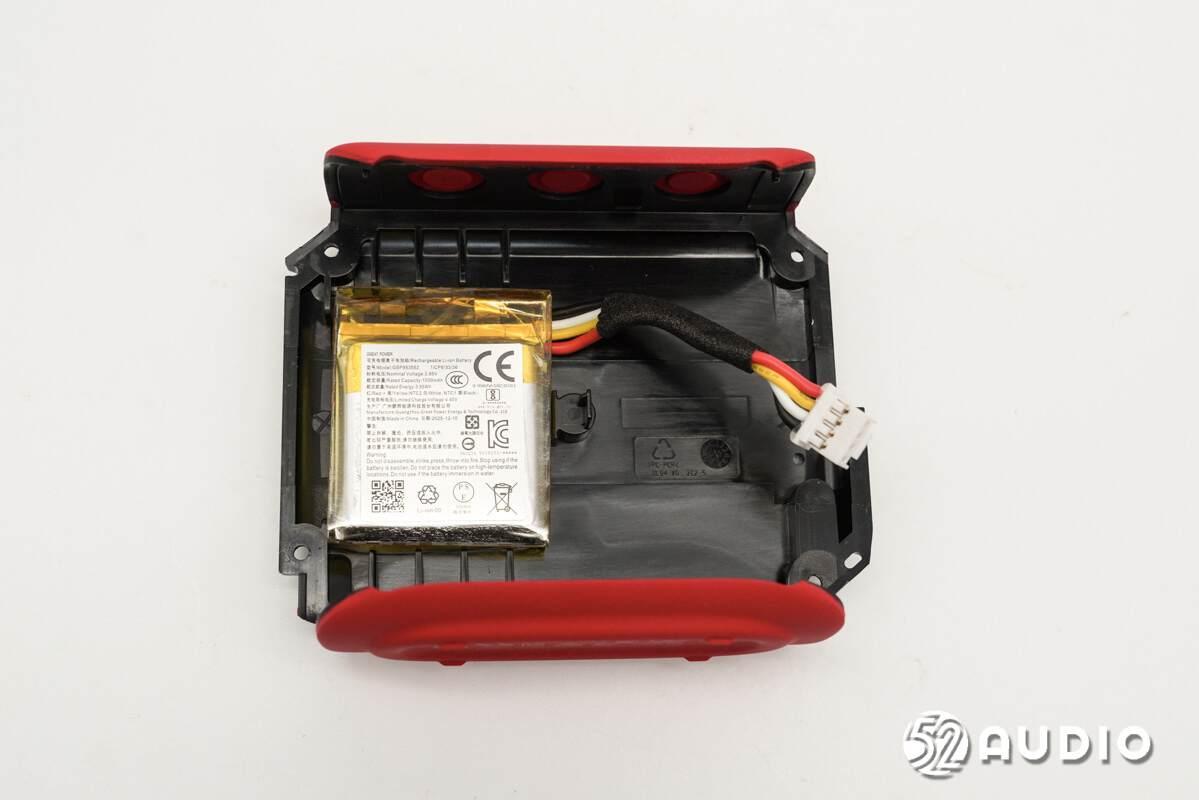

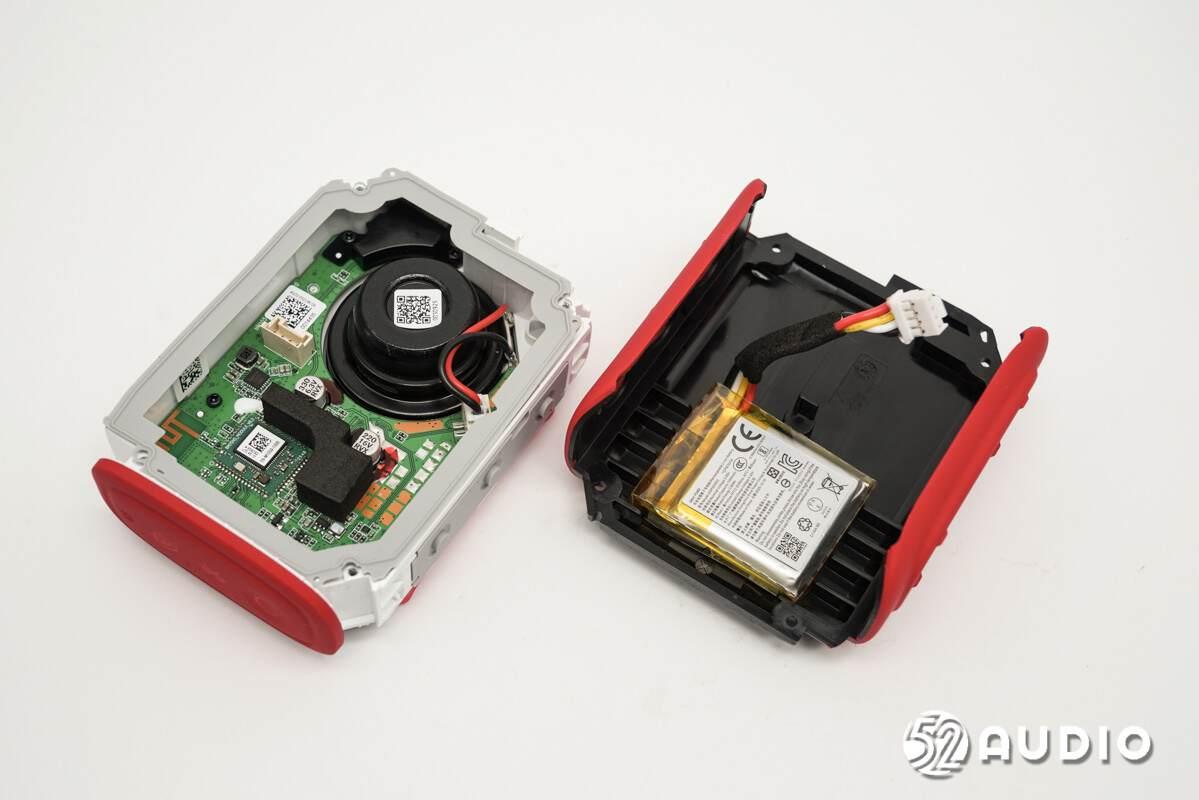

盖板内侧通过双面胶固定电池单元，导线通过插座连接主板。

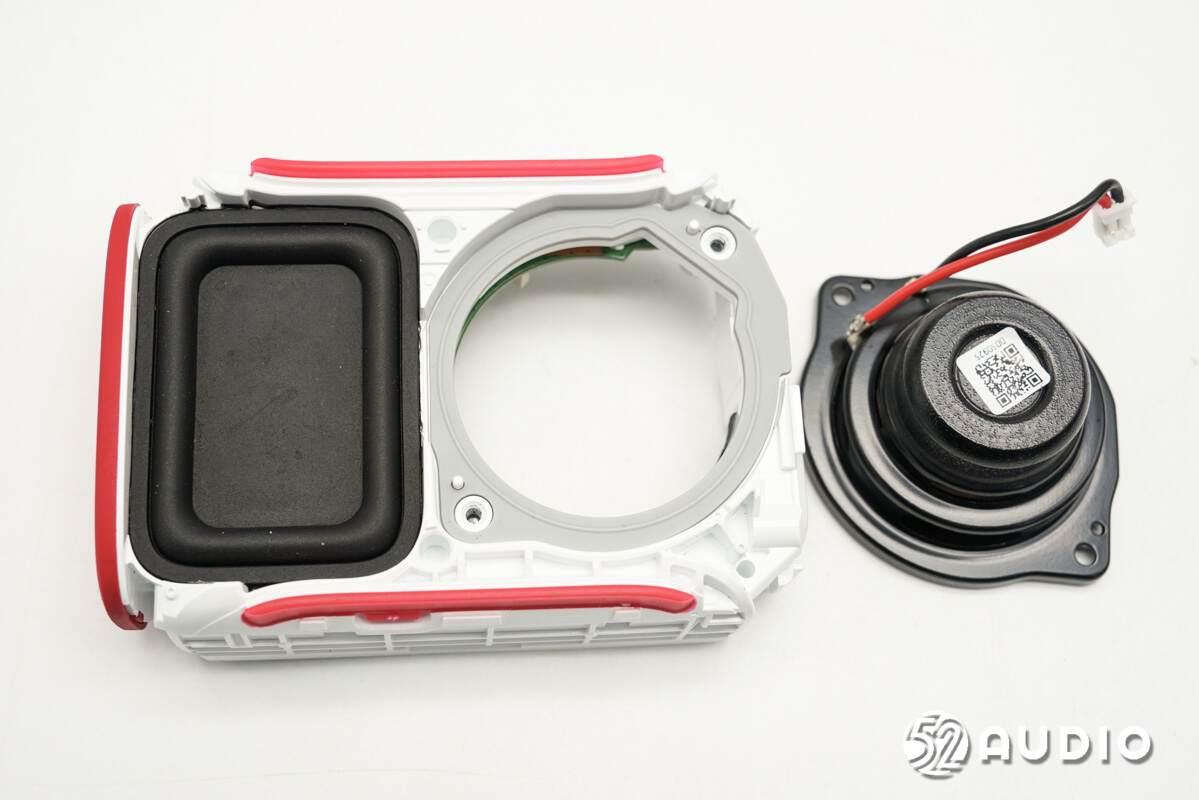

卸掉螺丝，取掉全频喇叭，下方设置有橡胶垫密封防水。

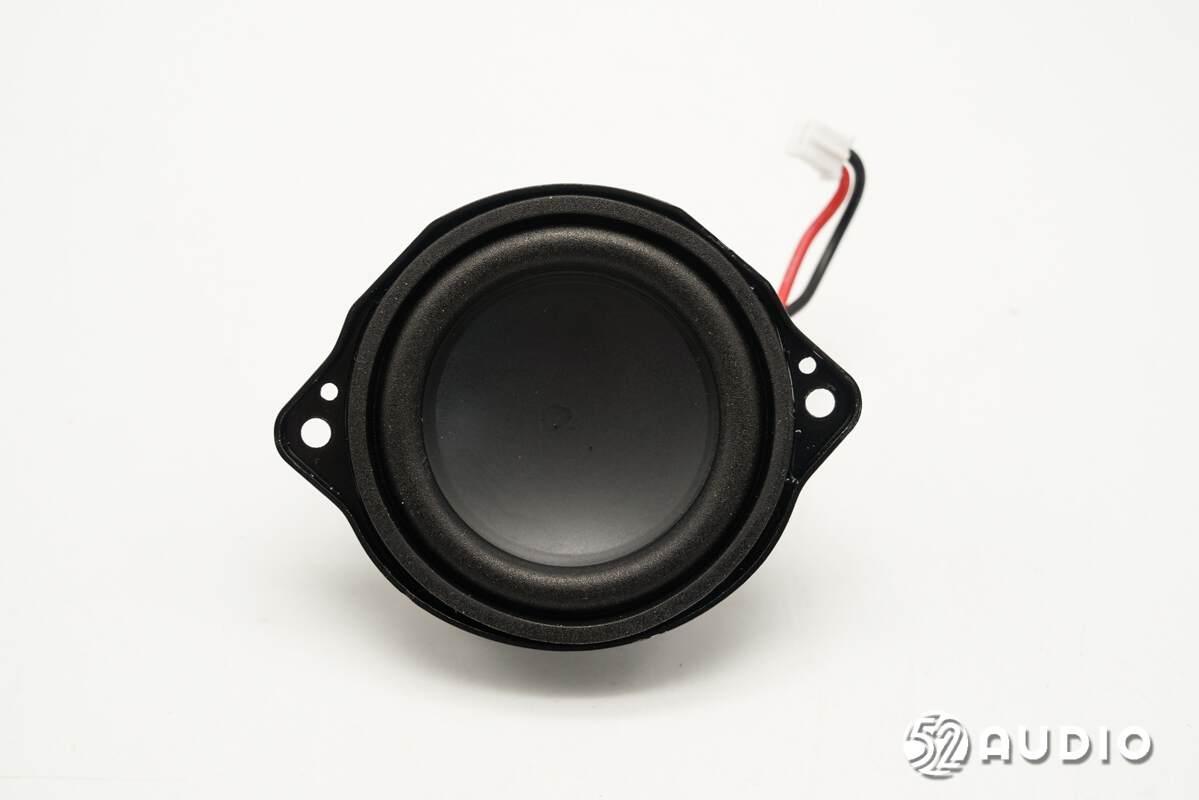

音箱内置全频喇叭正面振膜特写。

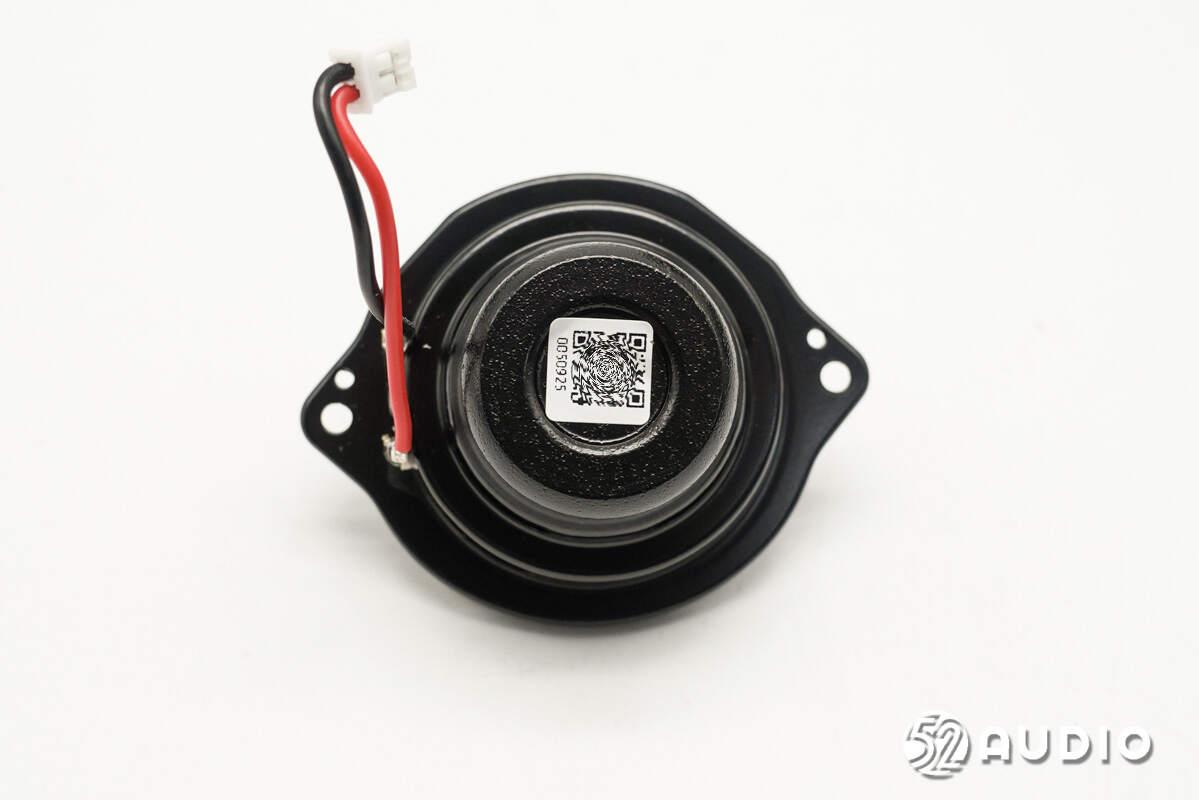

全频喇叭背面结构一览，贴有二维码标签。

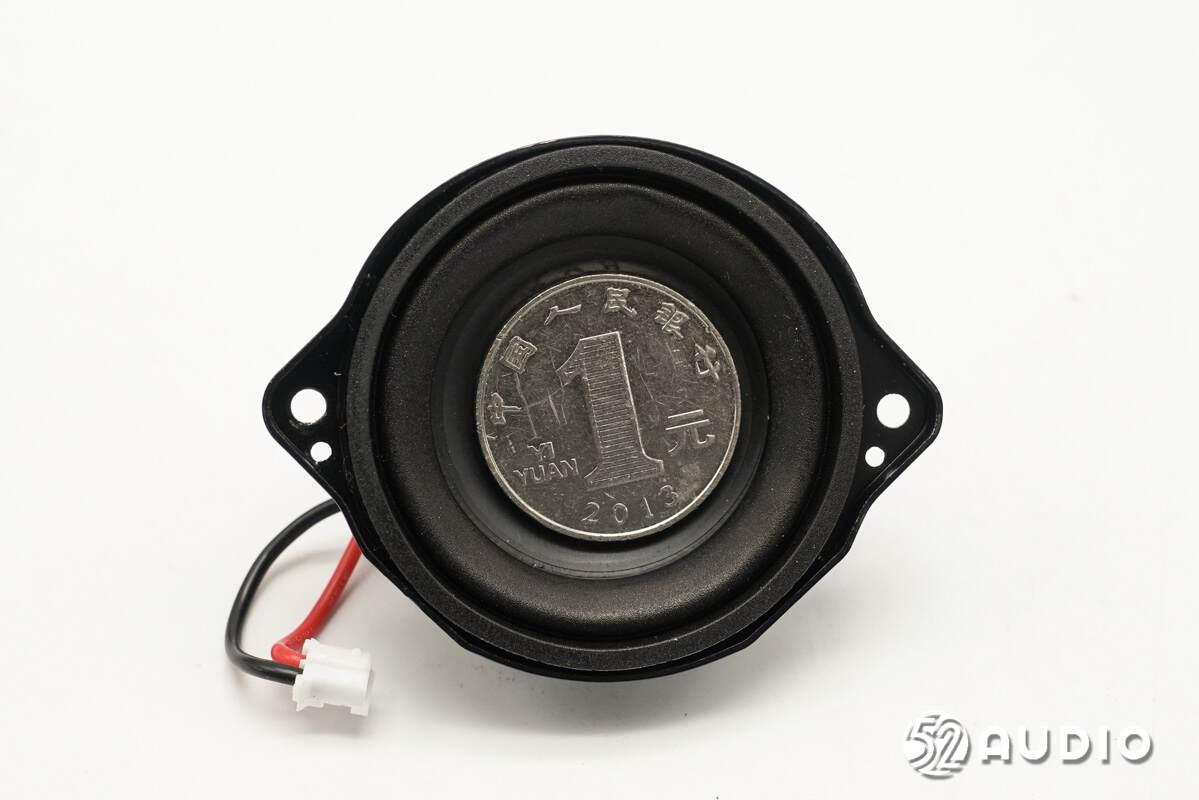

全频喇叭与一元硬币大小对比。

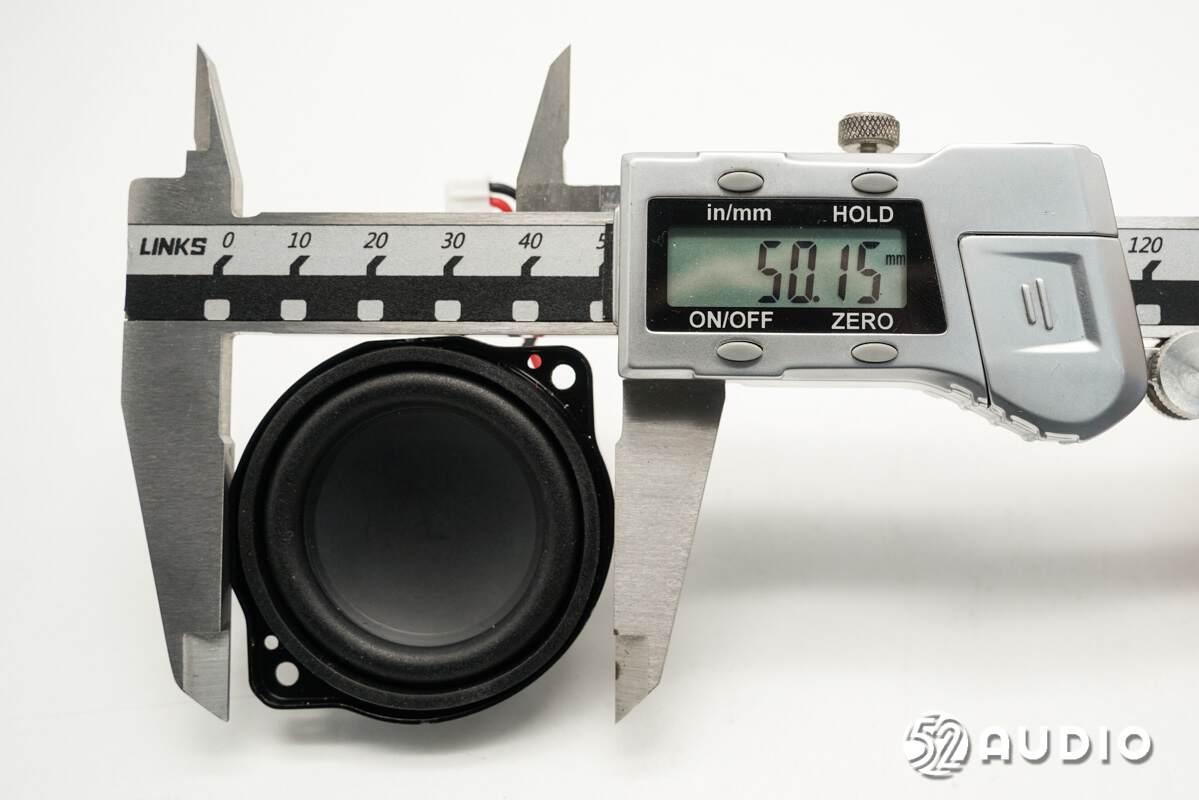

经我爱音频网实测，全频喇叭直径约为50mm。

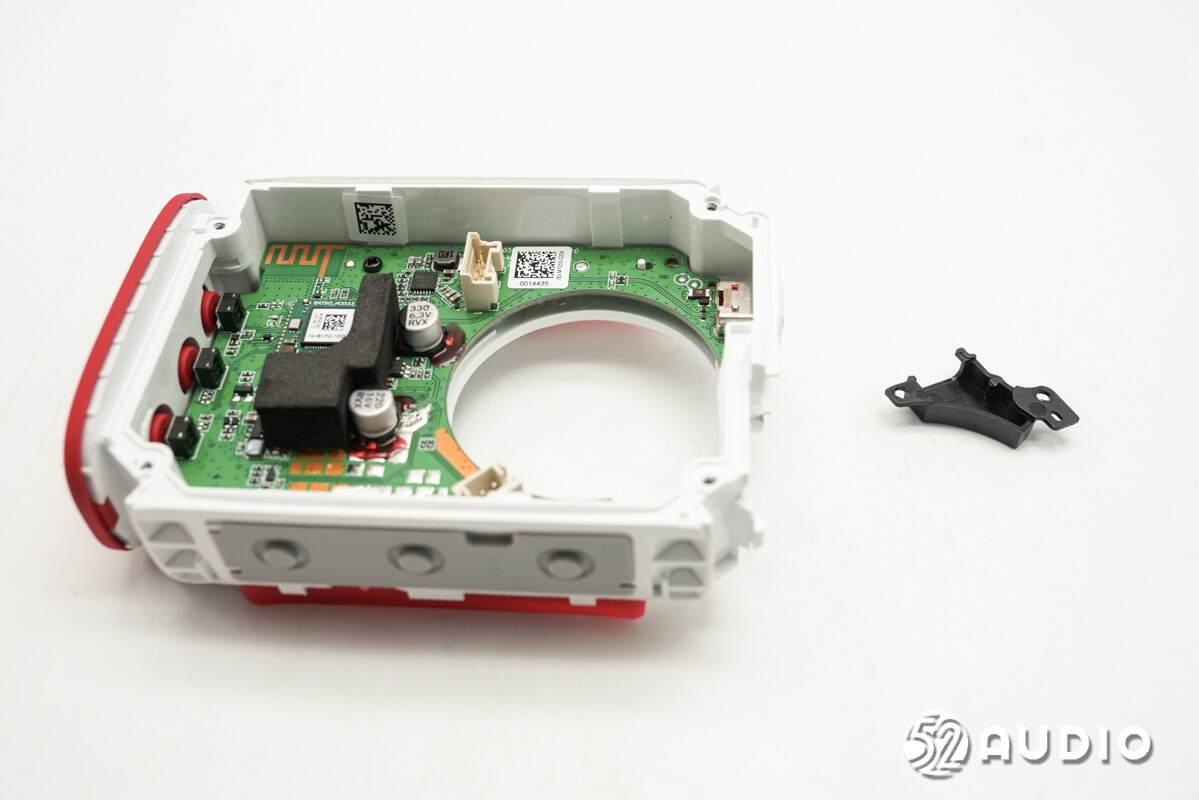

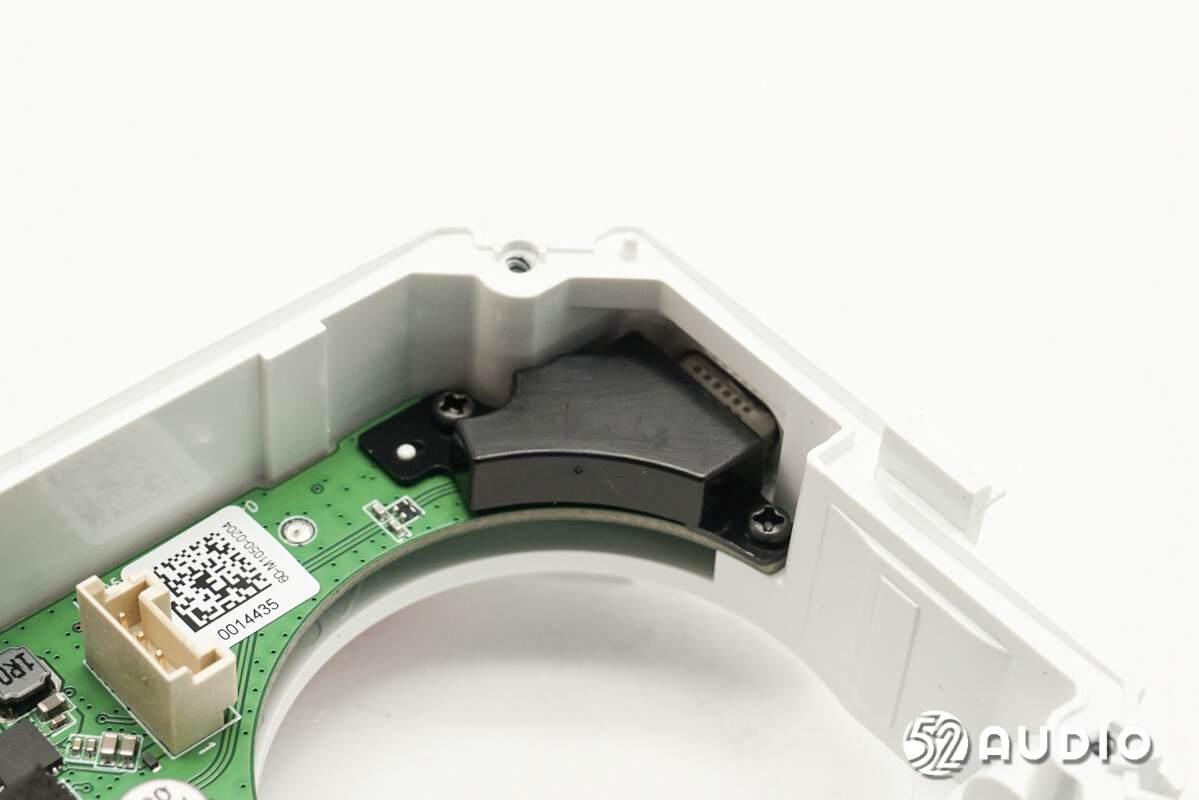

腔体内部USB-C接口设置有盖板防护。
卸掉螺丝，取掉USB-C接口的盖板。

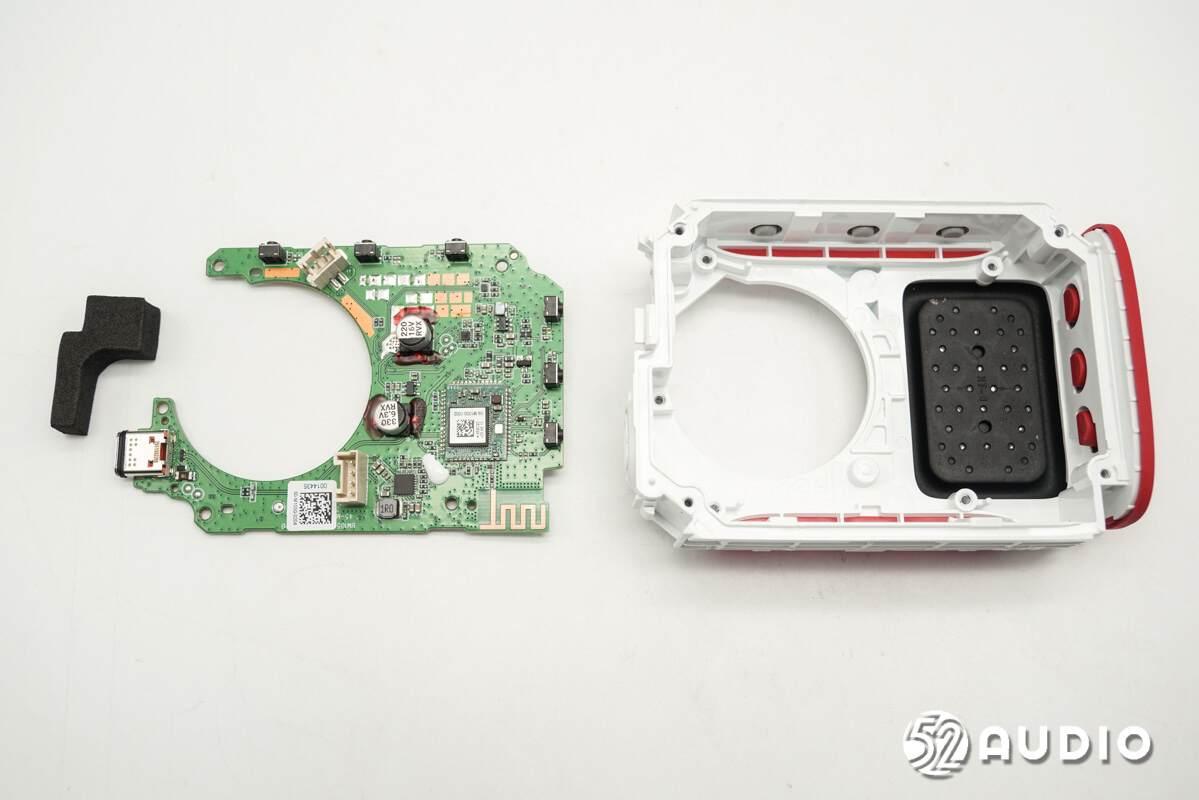

卸掉其他螺丝，取出主板单元。

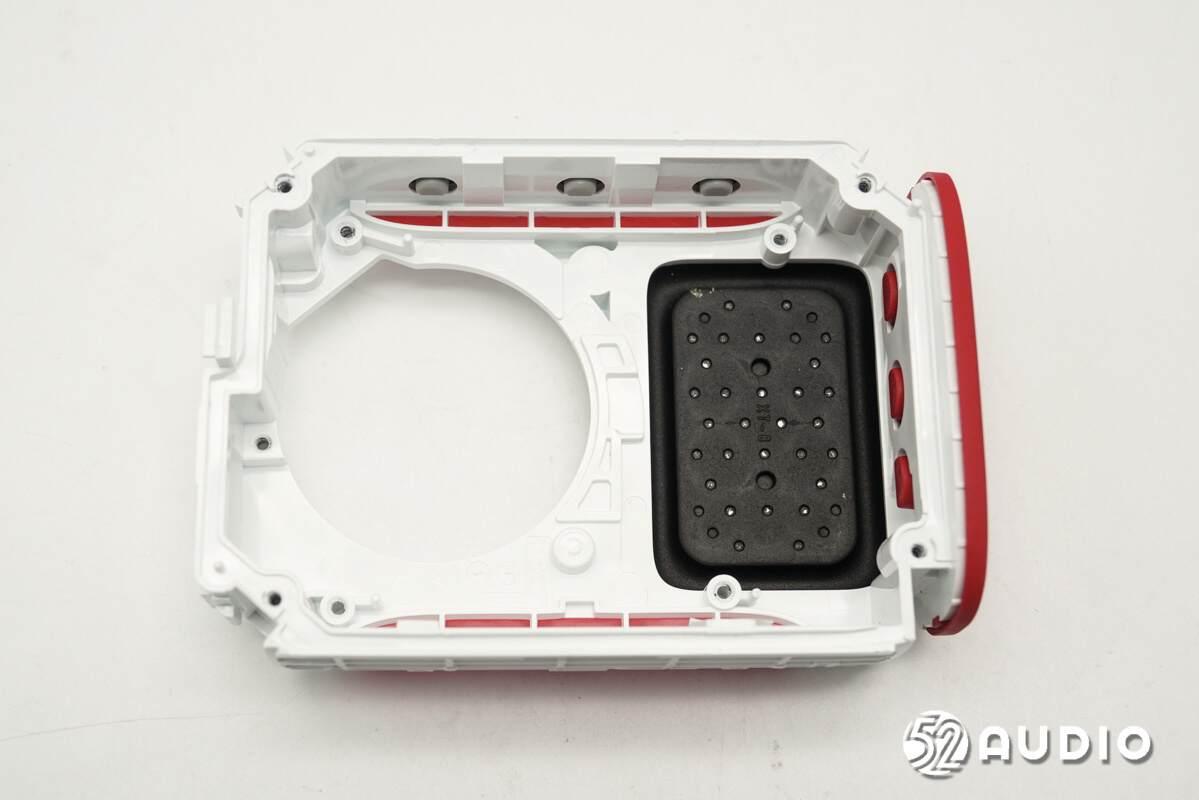

腔体底部结构一览。

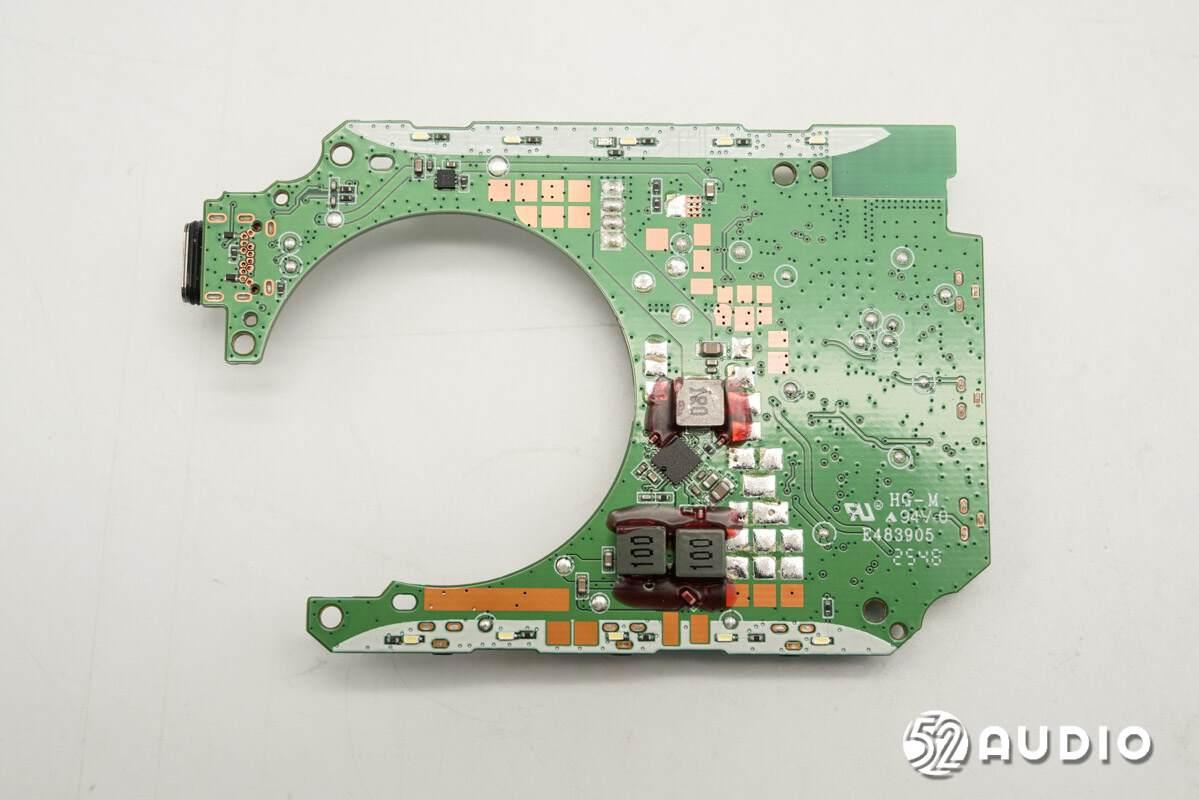

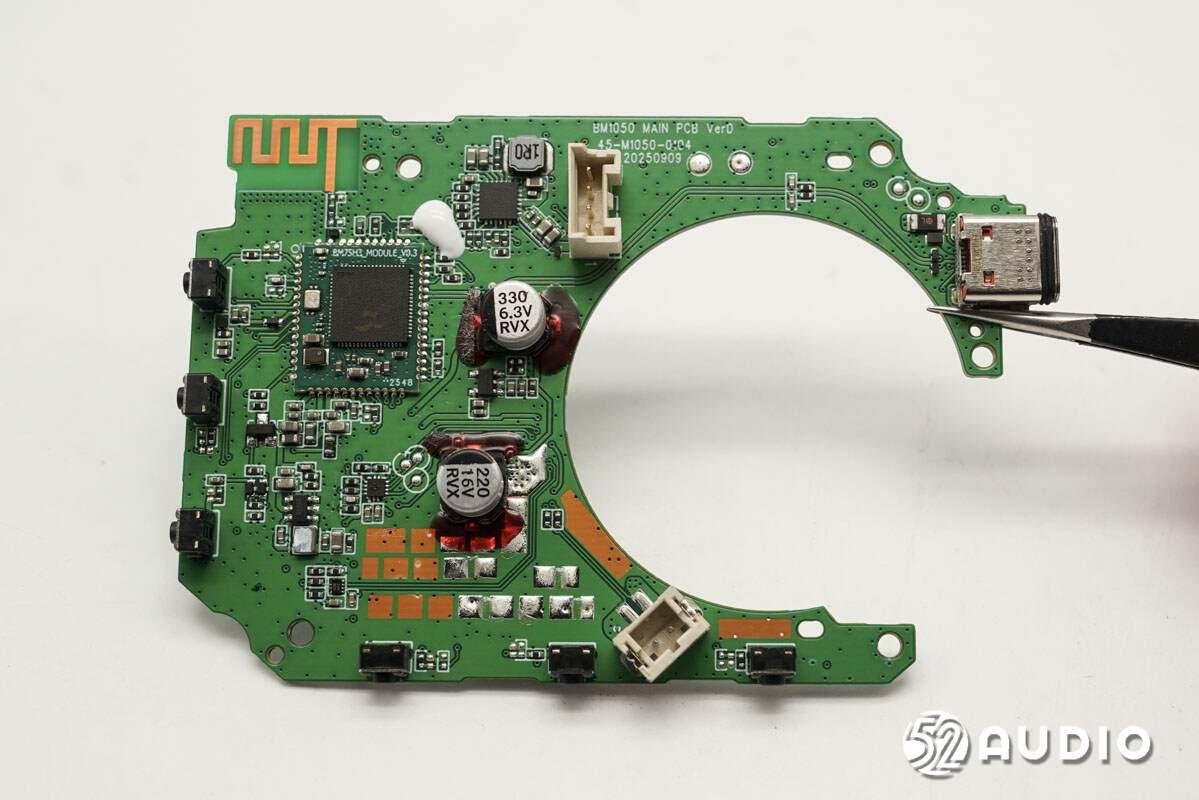

音箱主板一侧电路一览。
音箱主板另外一侧电路一览。

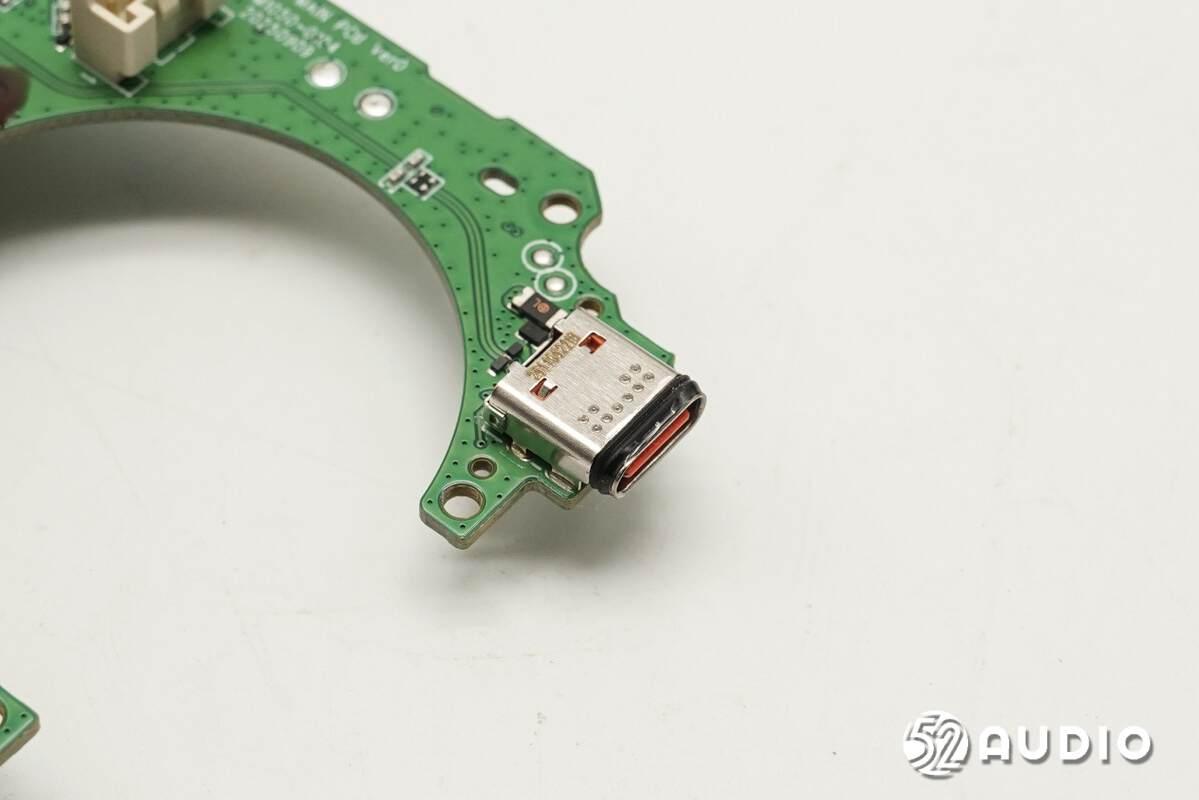

USB-C数据接口母座特写，用于充电和连接电脑音频输入，端口设置有橡胶圈密封防水。

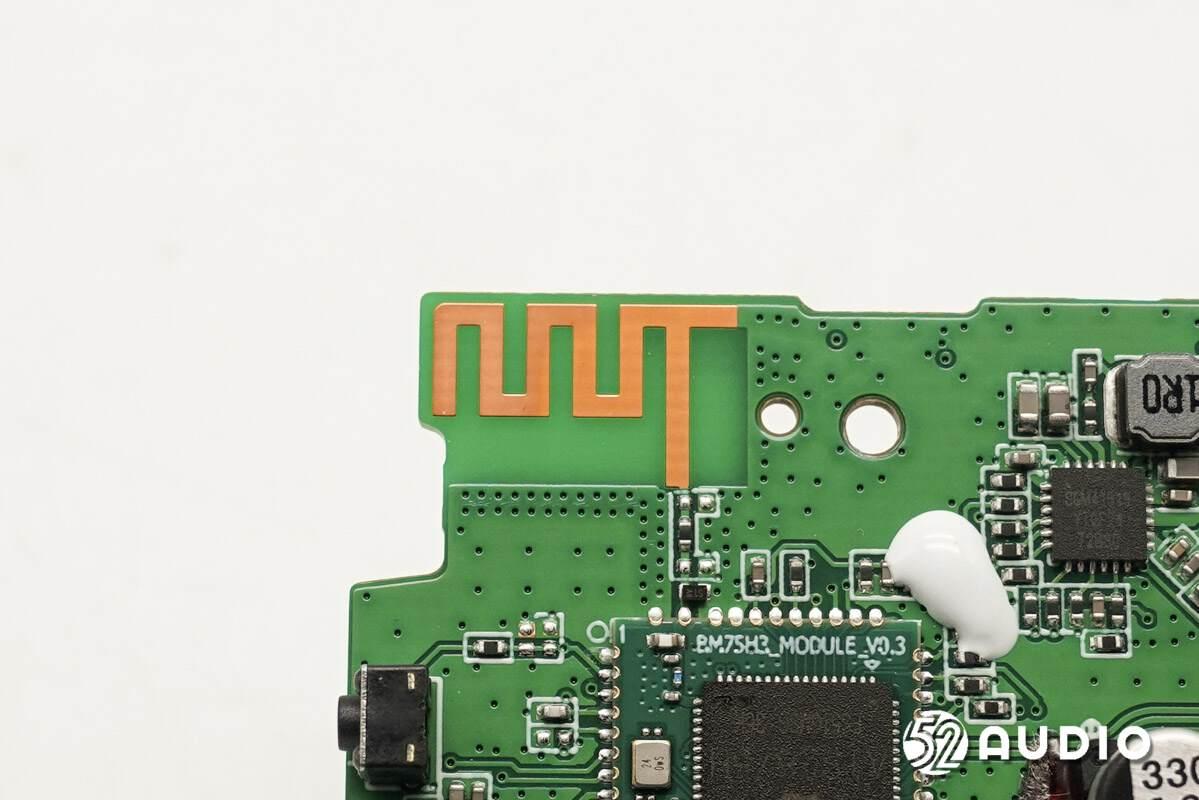

板载蓝牙天线特写，用于无线信号收发。

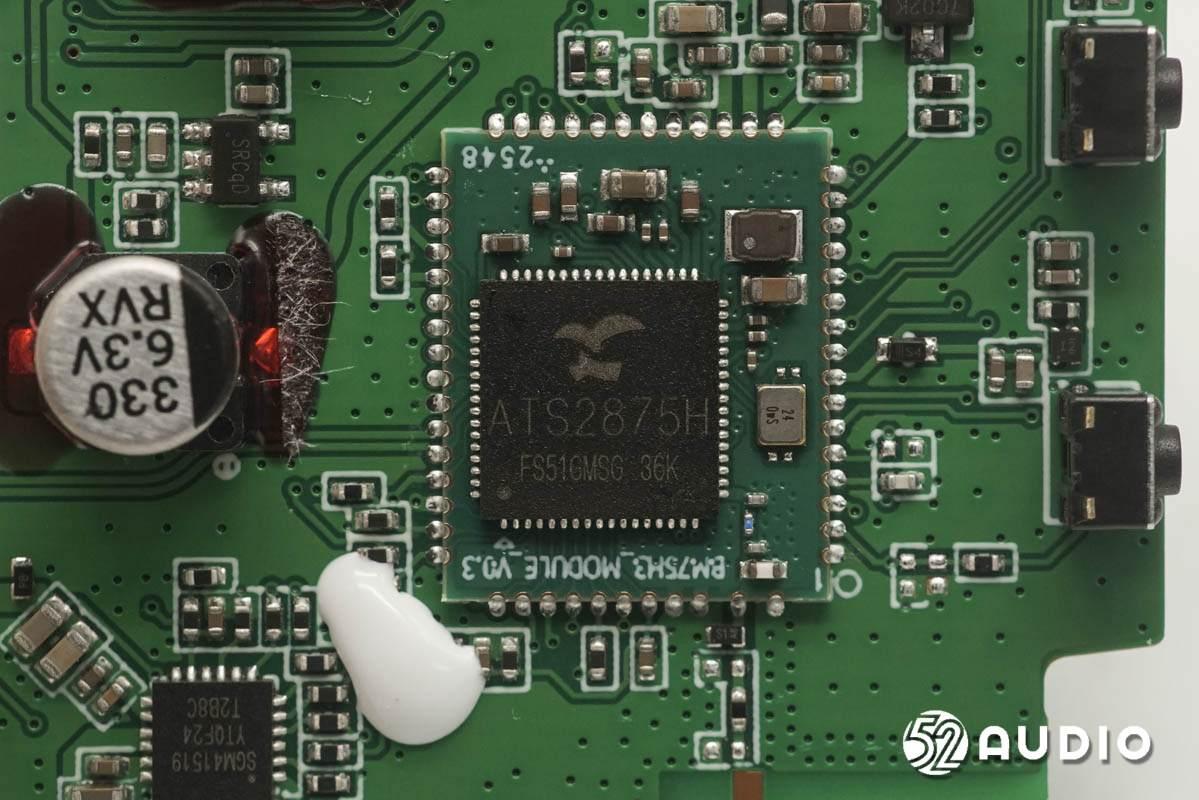

Actions 炬芯科技 ATS2875H 作为新一代高性能蓝牙音频 SOC 平台，搭载全新蓝牙 6.0 协议，全面支持 LE Audio 及 Auracast 广播音频技术。凭借优化的射频架构与抗干扰设计，可为音箱产品带来更快的配对速度、更稳定的无线连接与更远的传输距离。同时依托 LE Audio 的 LC3 编解码实现更高效的高清音频传输与更低功耗表现，配合 Auracast 技术，轻松实现多设备便捷无线串联、多房间同步播放与音频共享等拓展功能，在保障连接稳定性与音频传输质量的同时，进一步丰富音箱的场景化应用体验，为各类蓝牙音箱产品提供高性能、高集成度的解决方案。
据我爱音频网拆解了解到，目前已有哈曼卡顿、JBL、猛玛、Redmi、Bose、SONY、小米、荣耀、大疆、Anker、RØDE、魅族、博雅、绿联、神牛、漫步者、优篮子、美碳、REDMI、realme、倍思、Cleer、Nothing、创新科技、雷蛇、科唛、迈从、QCY、AnkerWork、唱吧、飞利浦、Fire-Boltt、Noise、NOISE、哈氪、鲸语、九号、沃莱、Loca、科大讯飞、唐麦、怪企鹅、AOMAIS、Motolola、小度、公牛、摩托罗拉、网易云、凡纪、SANAG等众多品牌旗下产品采用了炬芯科技的解决方案。

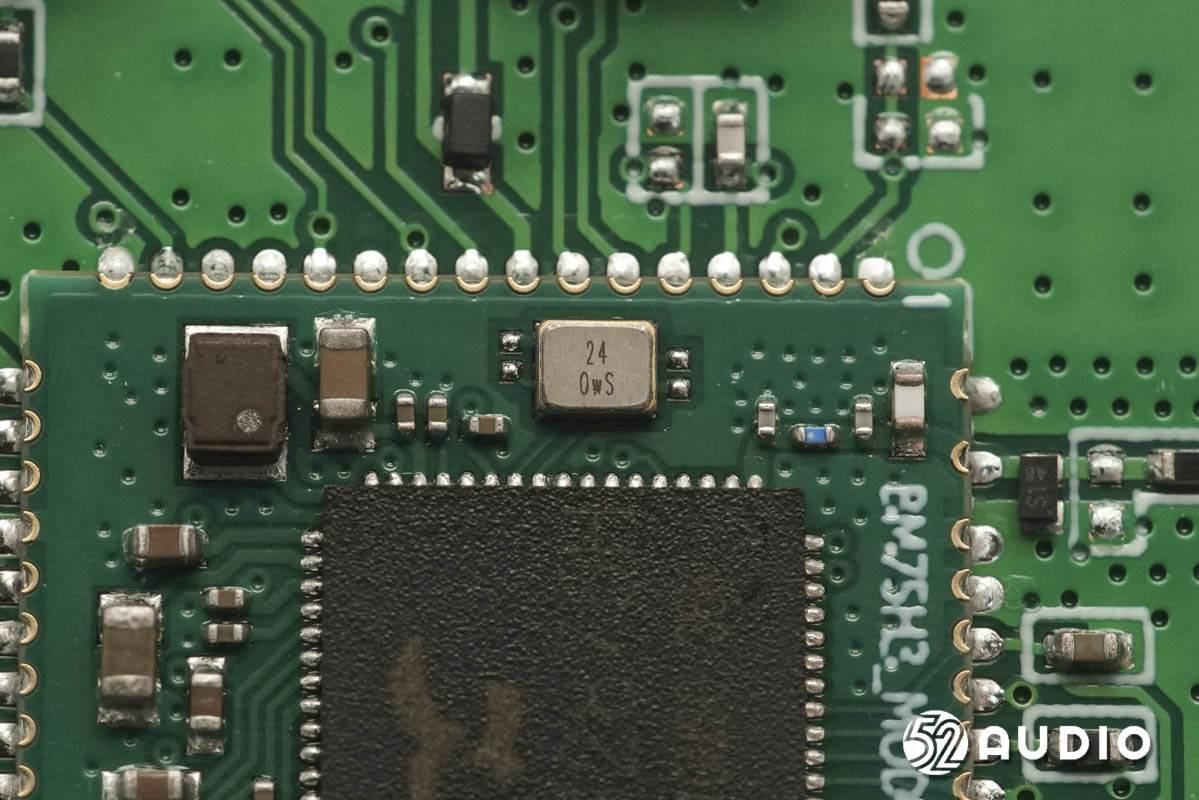

24.000MHz的晶振特写，为SoC提供时钟。

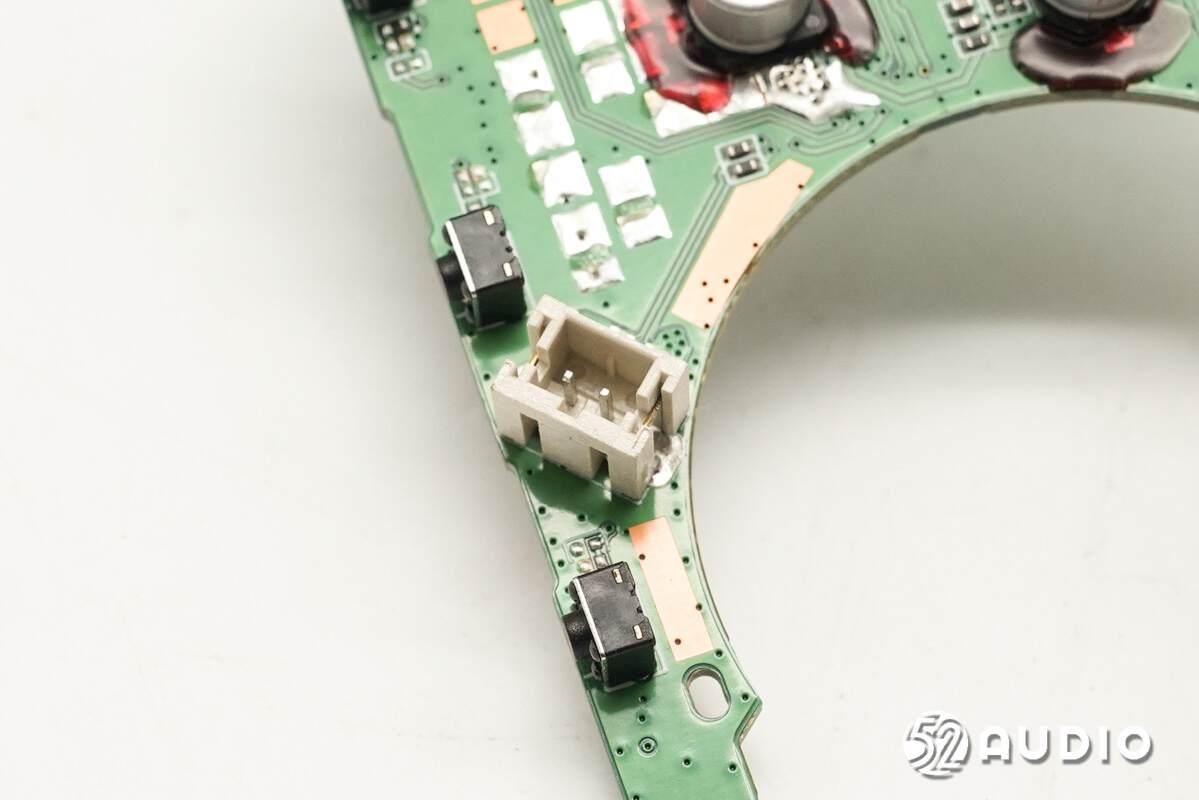

连接电池导线的插座特写。

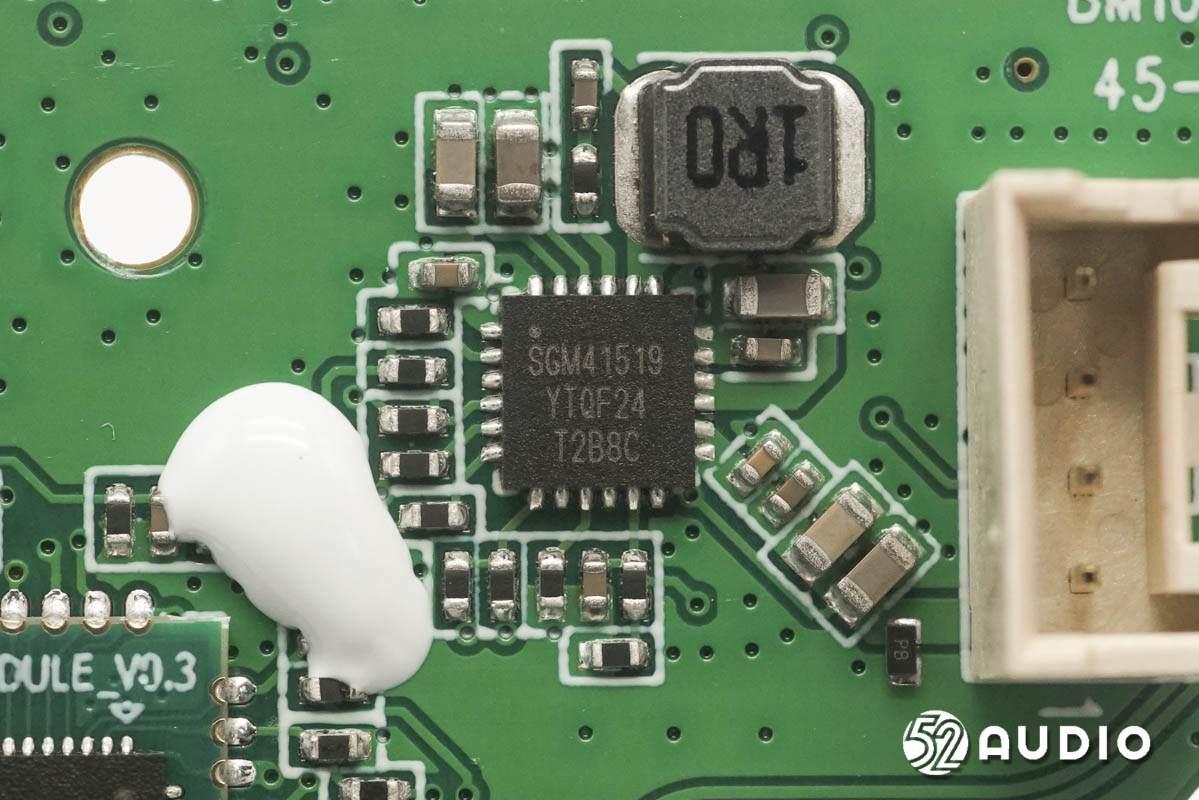

SGMICRO圣邦微SGM41519是一款电池充电器和系统电源路径管理设备，带有集成转换器和电源开关，适用于单节锂离子或锂聚合物电池。这种高度集成的3A设备能够快速充电，并支持适用于智能手机、平板电脑和便携式系统的宽输入电压范围。I2C编程使其成为一种非常灵活的电源和充电器设计解决方案。

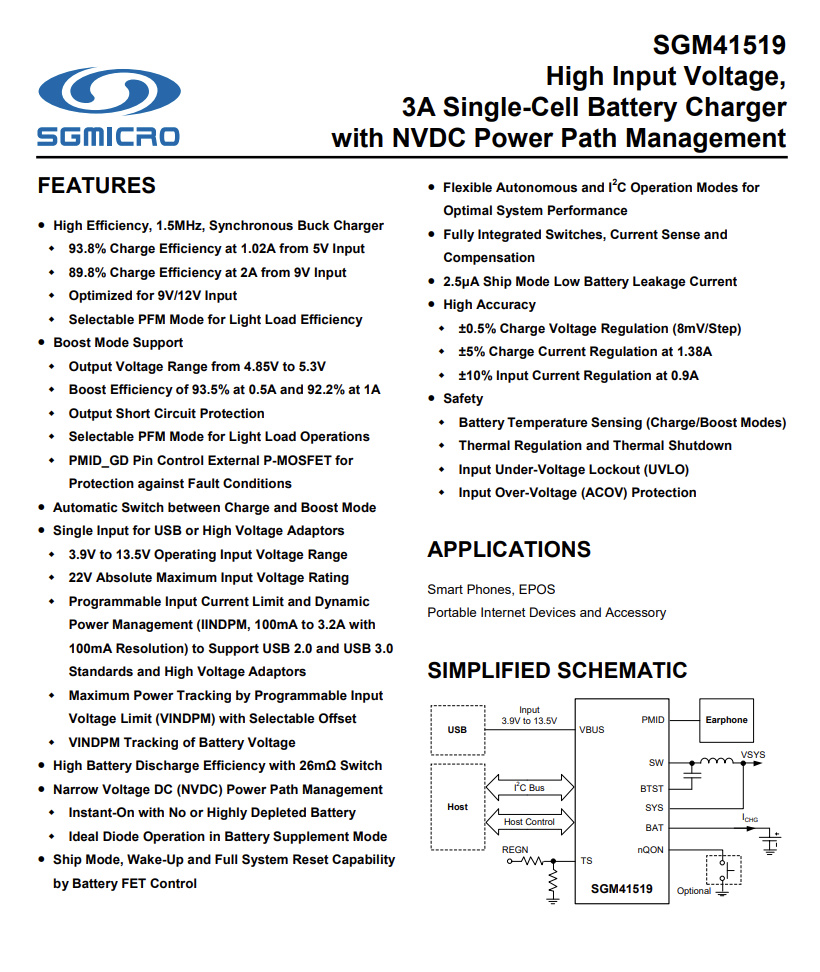

SGMICRO圣邦微SGM41519详细资料图。

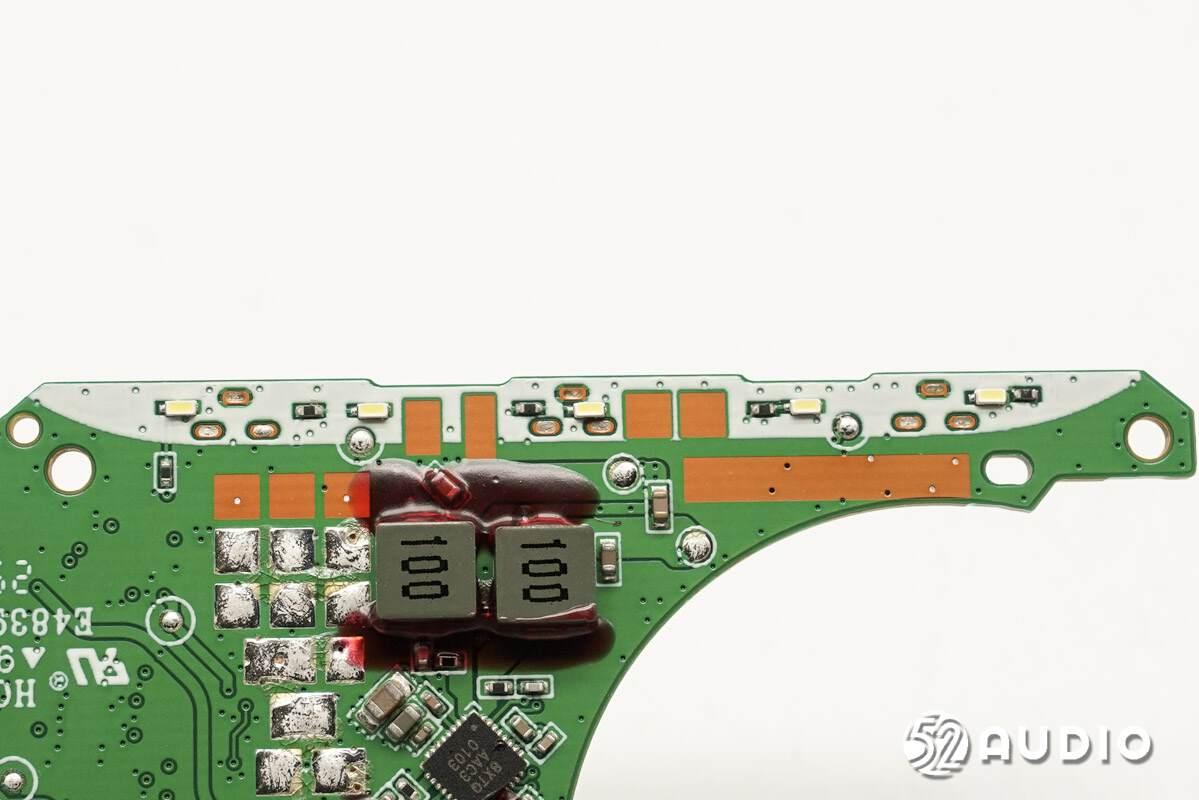

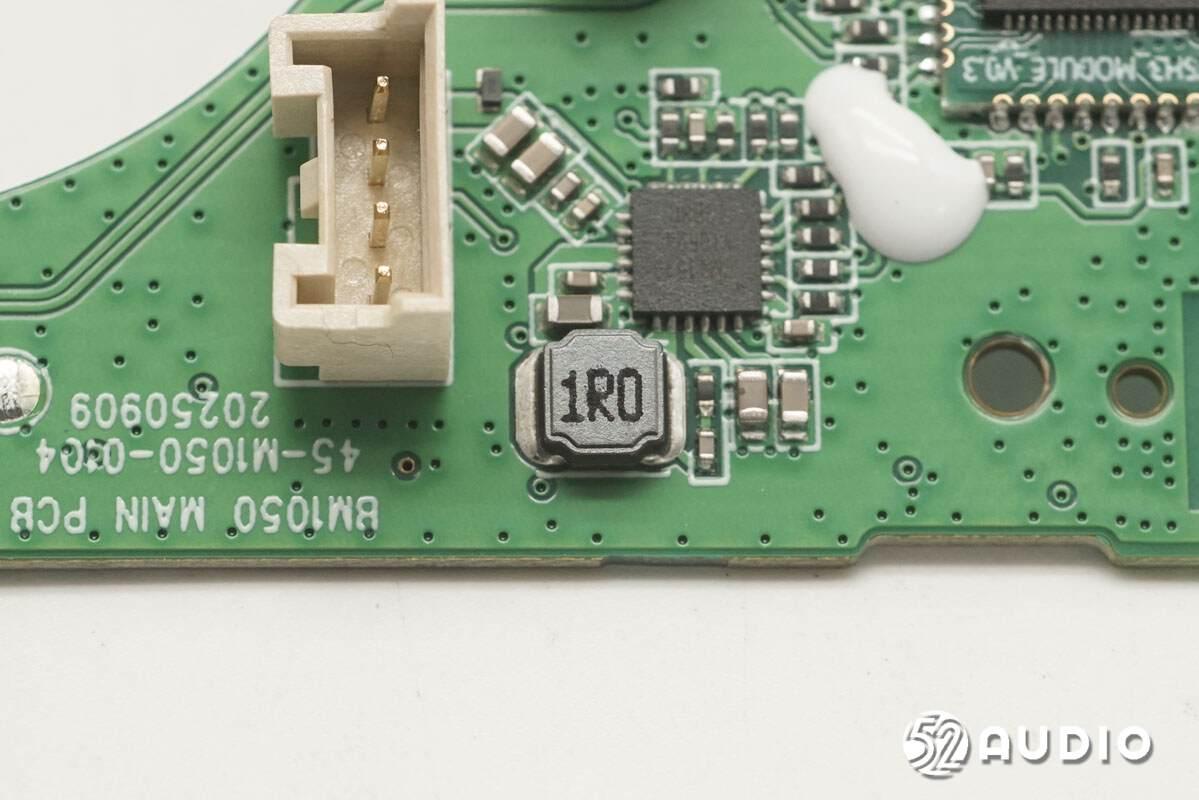

电源管理芯片外围功率电感特写。

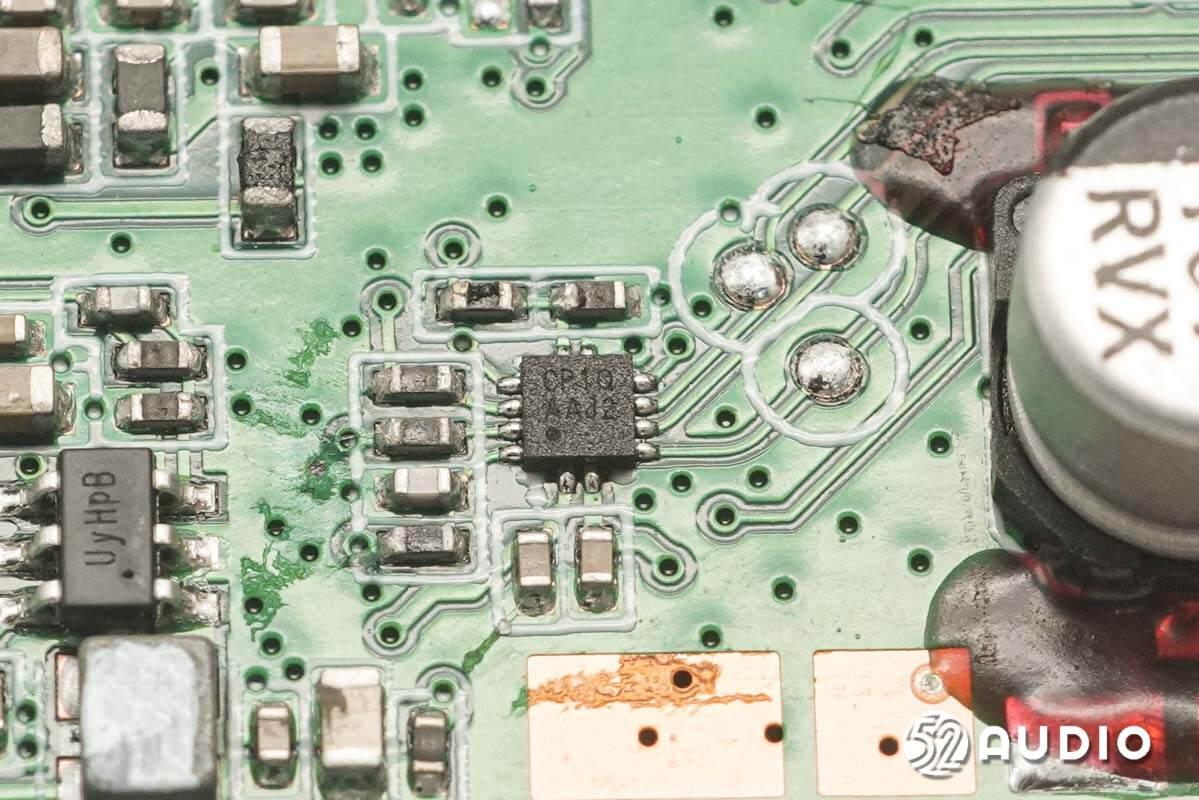

丝印CP10 AAJ2的IC。

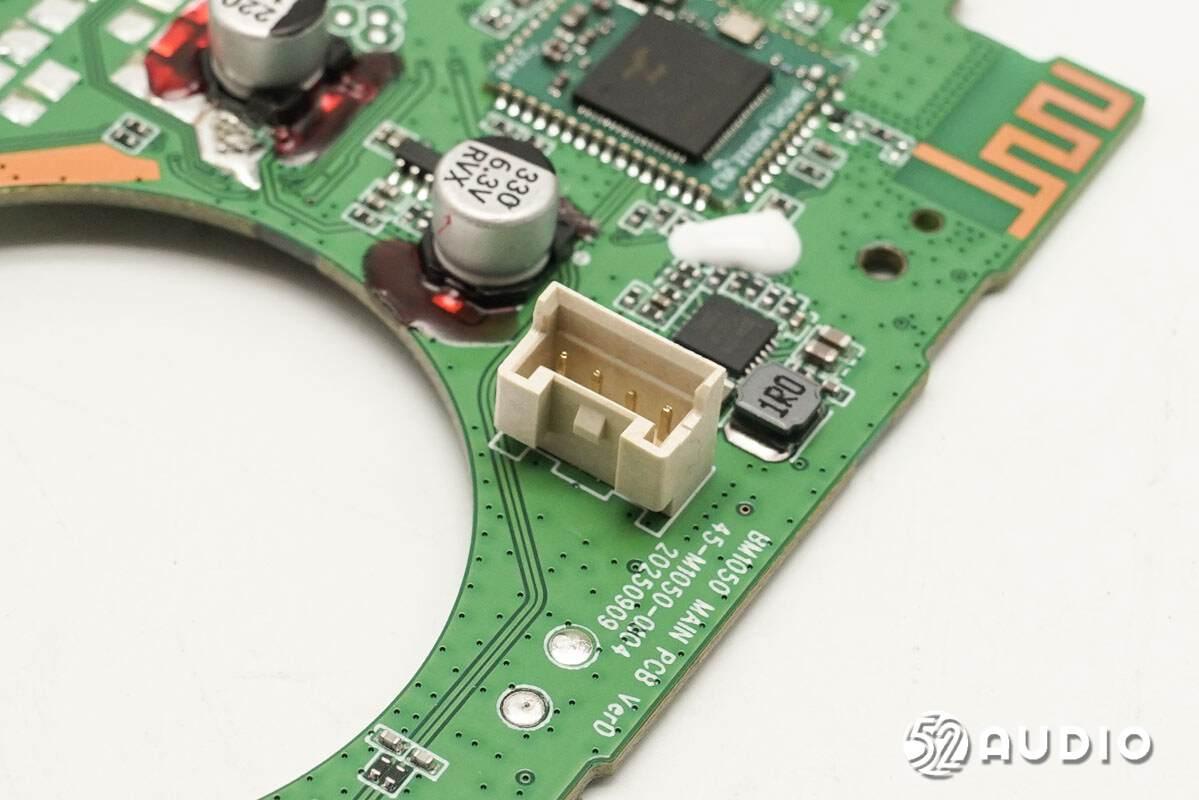

连接扬声器的导线插座特写。

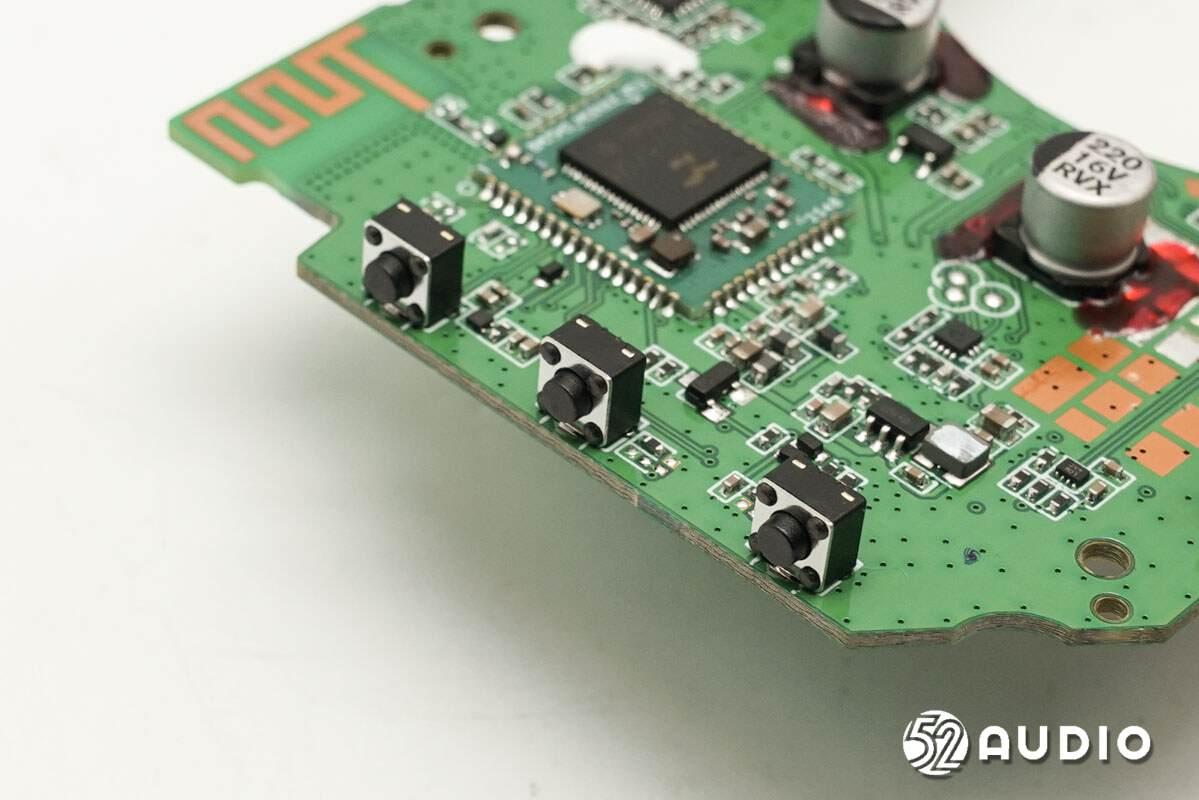

主板上三颗用于暂停播放和音量控制的功能按键特写。

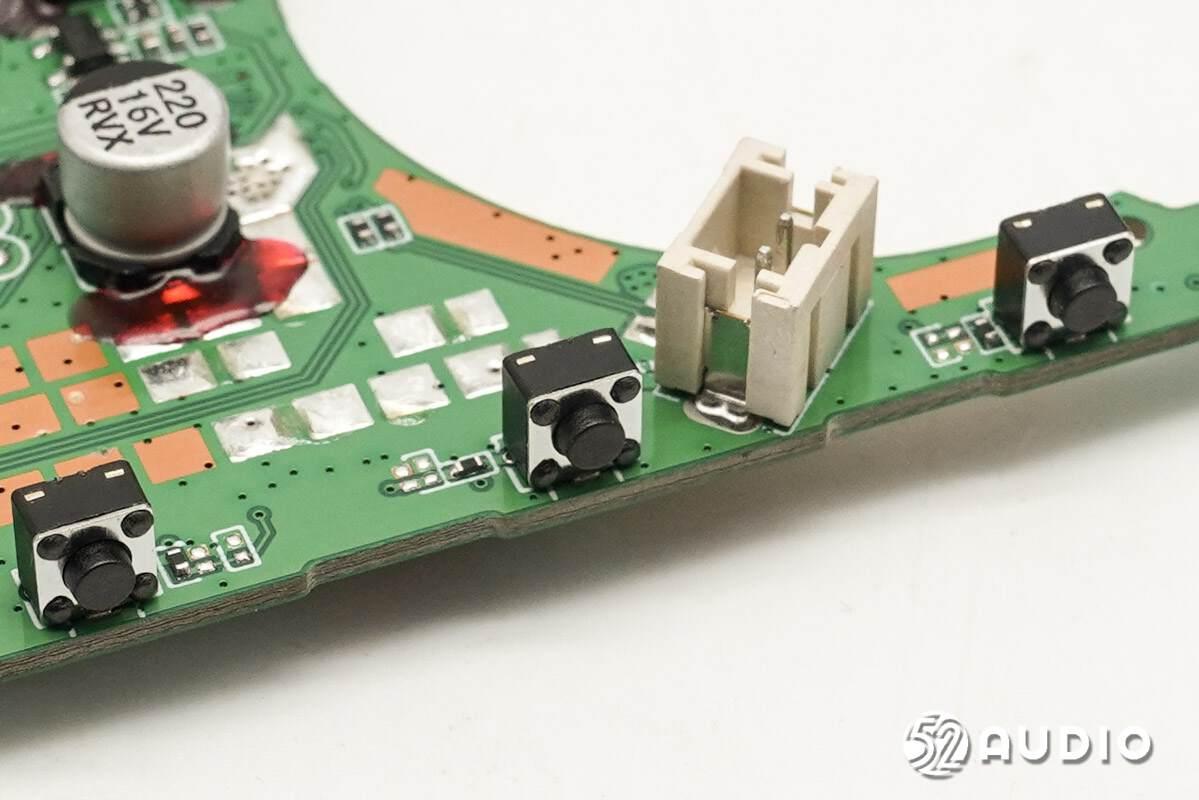

三颗用于电源开关、蓝牙配对及立体声配对的功能按键特写。

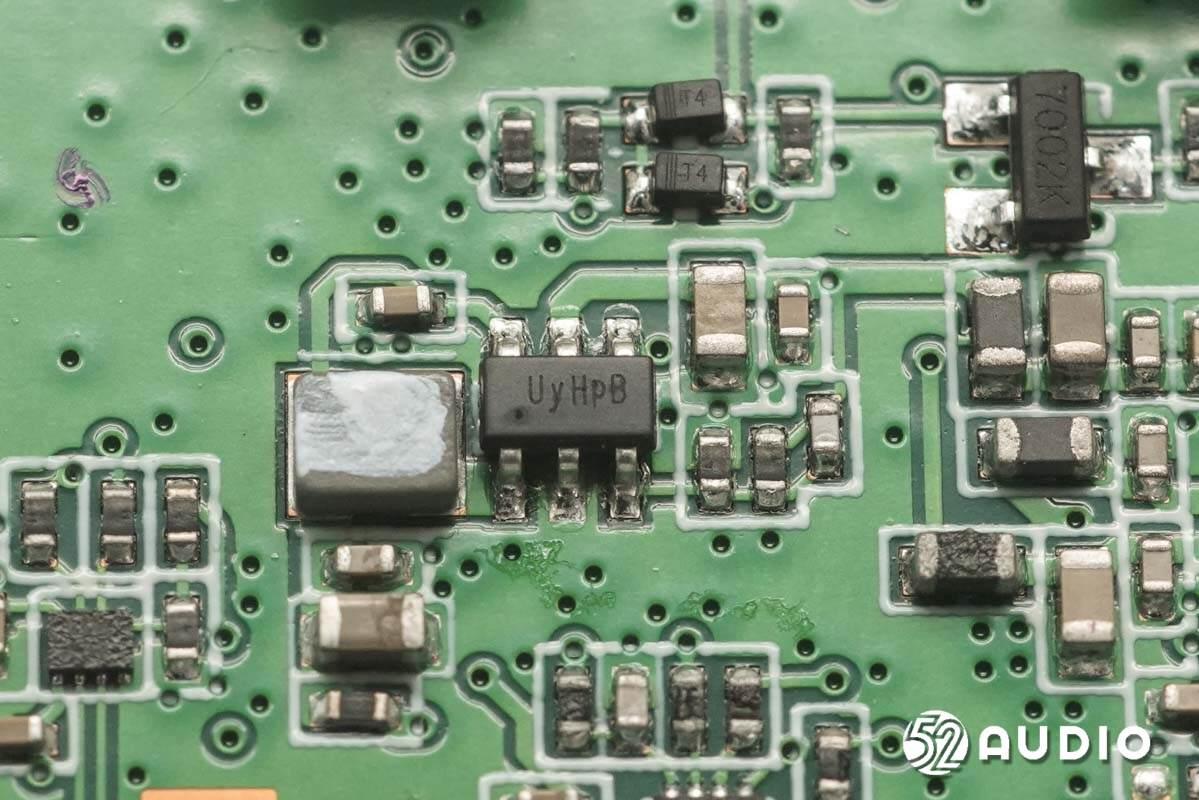

丝印UyHpB的IC。

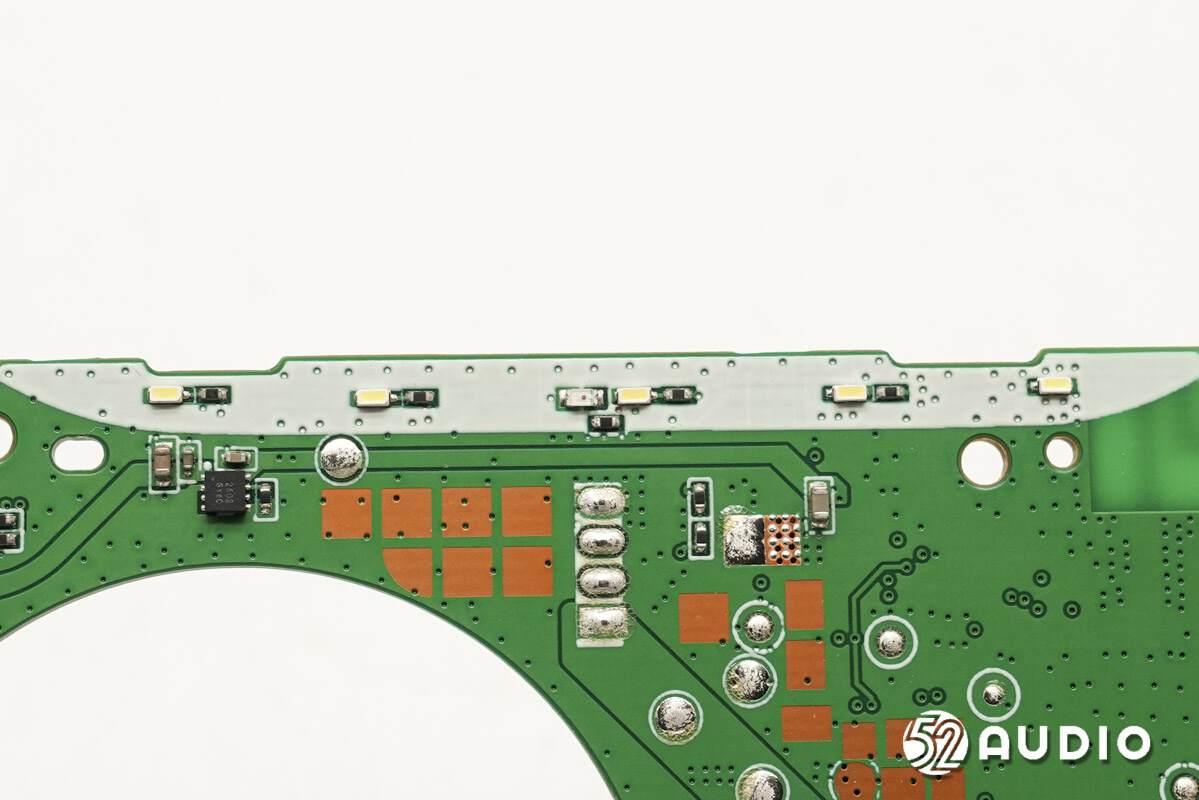

为条形灯带提供光源的LED指示灯特写。
另外一组为条形灯带提供光源的LED指示灯。
HYPWR瀚昕微HP2602过压过流保护IC，最大输入电压32V，支持6.8V输入过压保护，0.2A~2A可编程过流保护，OVP响应时间小于1μs，还支持过热保护功能。

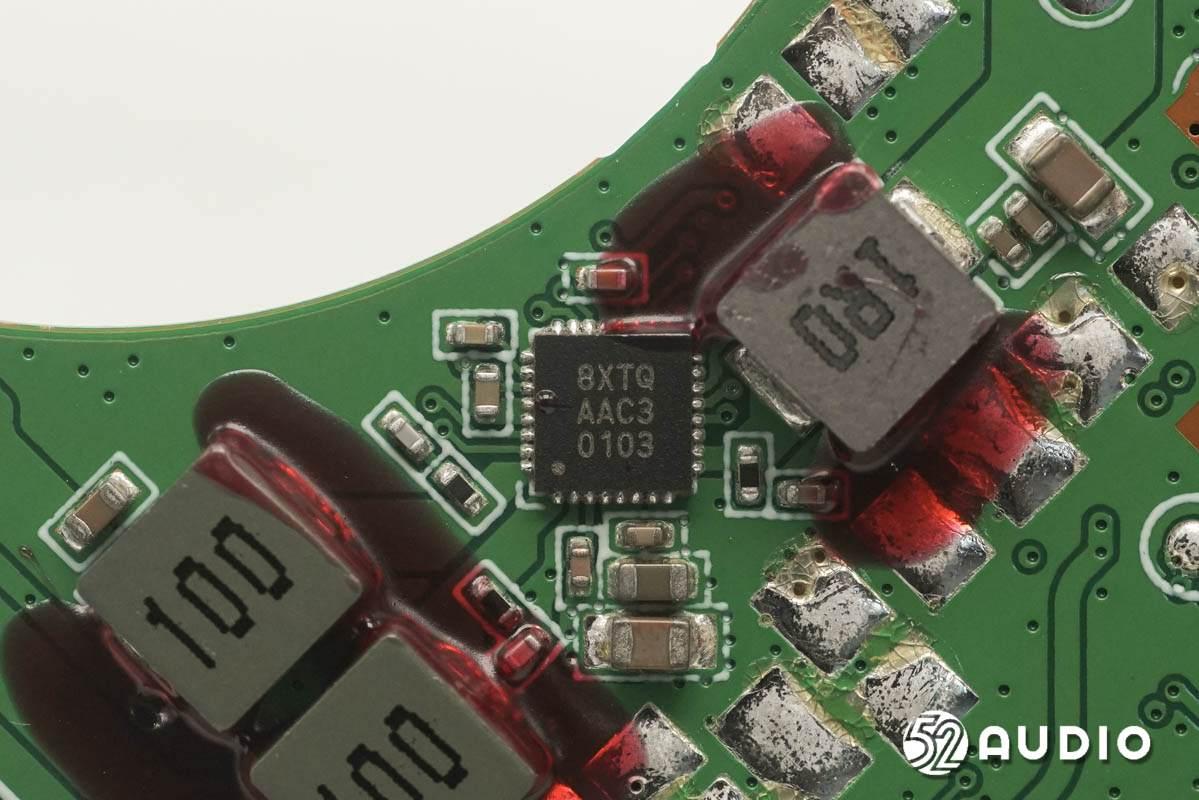

丝印8XTQ AAC3的IC。
取掉电池单元，腔体底部结构一览。
GSP953552A1000mAh2550155679GP (二维码自动识别)
音箱内置电池标签上信息，可充电锂离子电池组，型号：GSP953552，标称电压：3.85V，额定容量：1000mAh，额定能量：3.85Wh，充电限制电压：4.40V，生产厂：广州鹏辉能源科技股份有限公司。

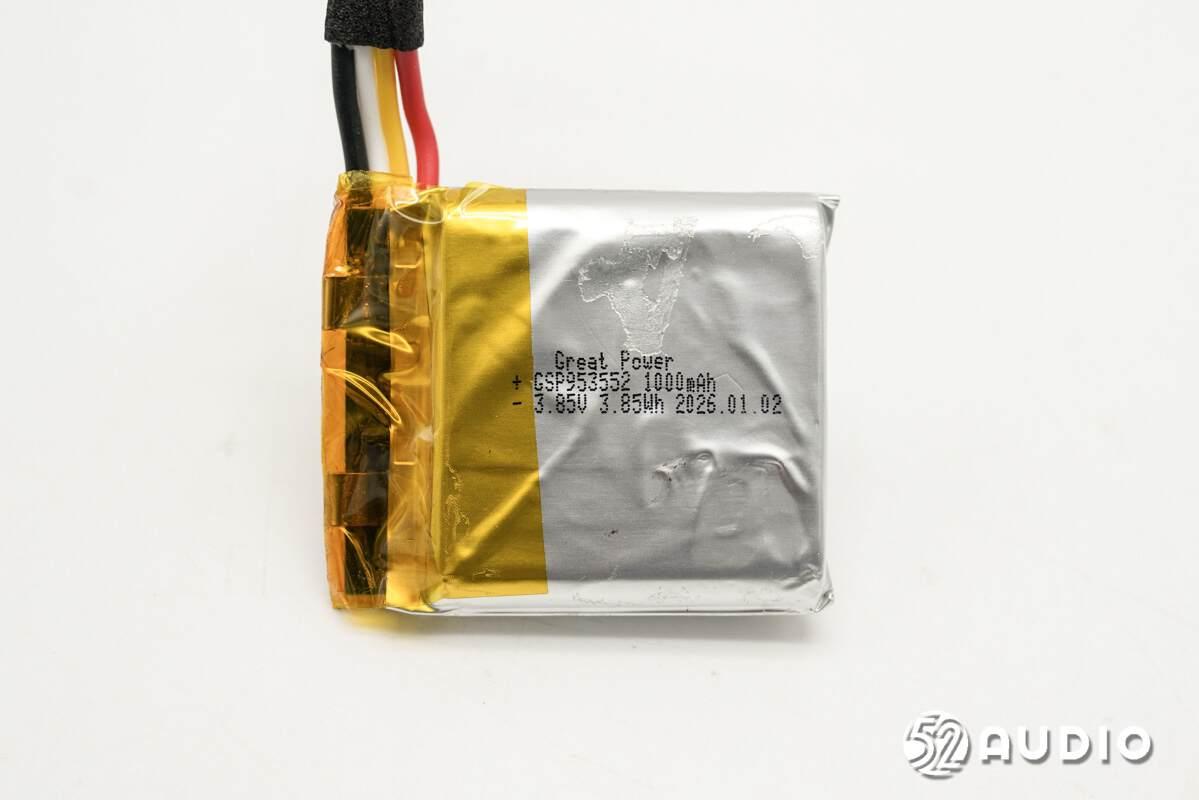

撕开外部标签，电芯上丝印信息一览，与外部标签一致。

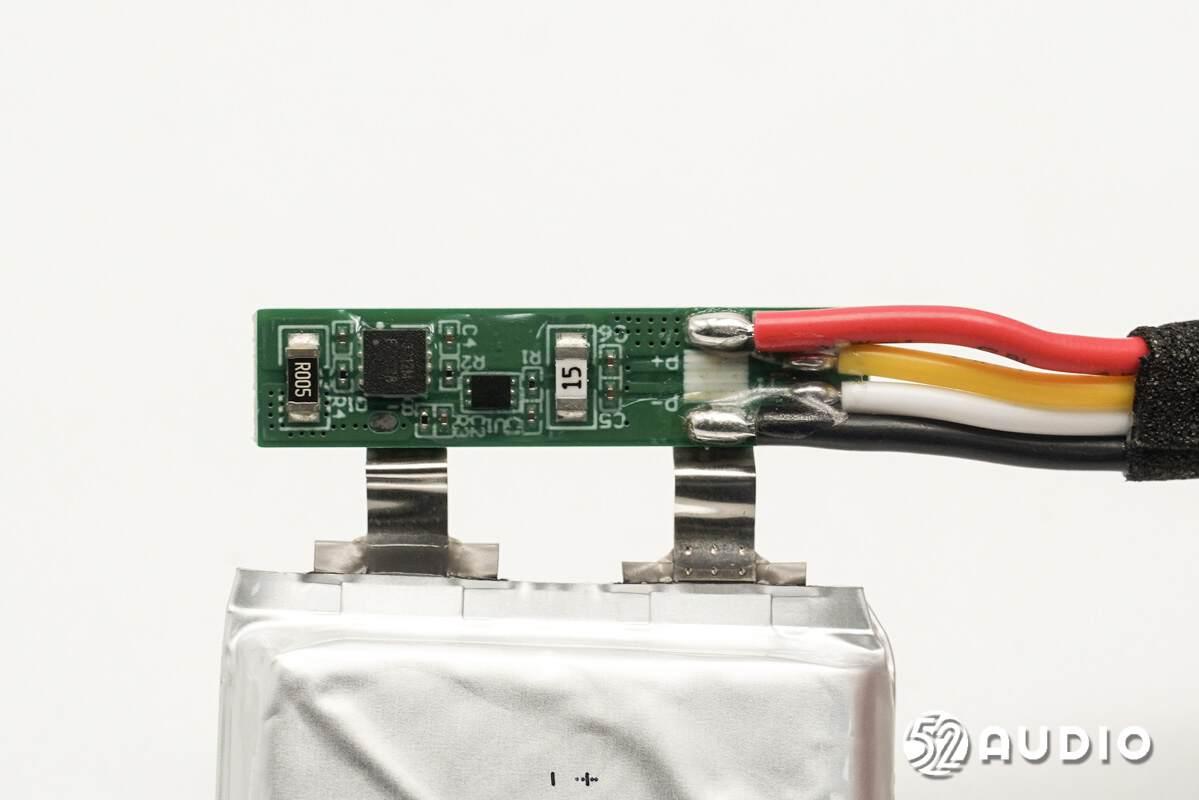

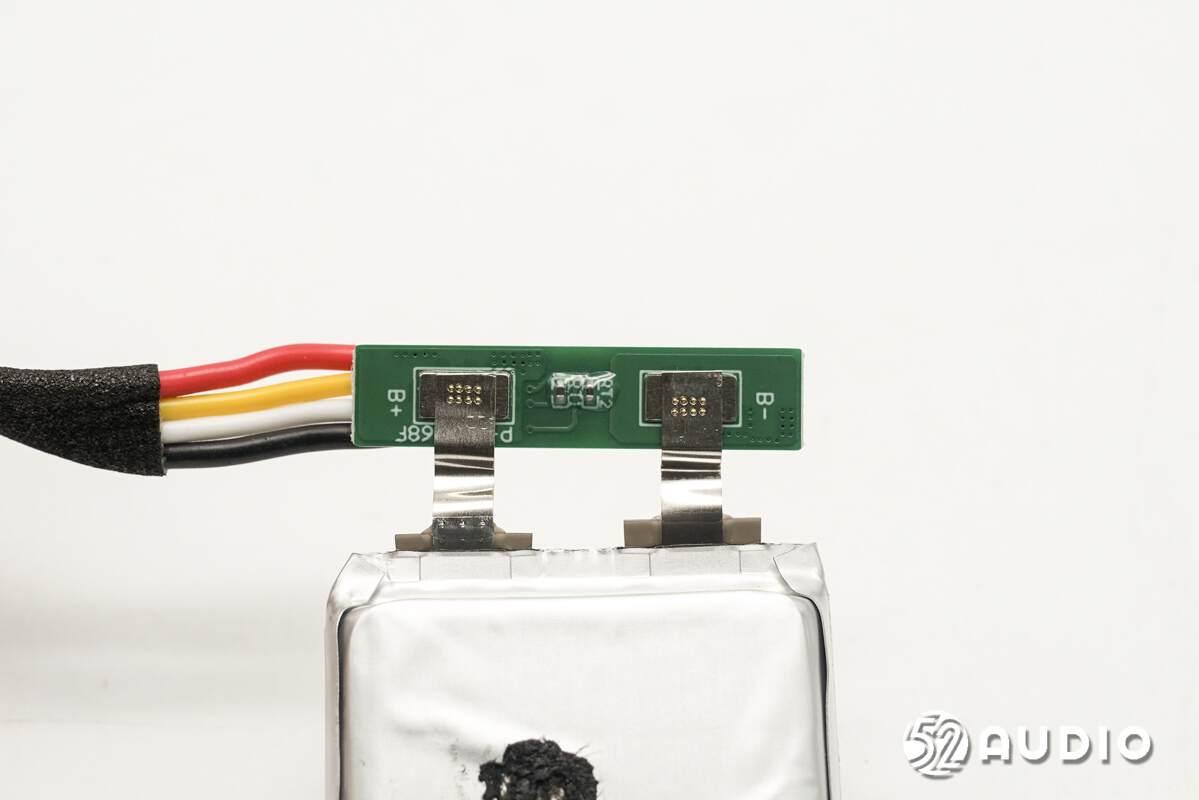

电池保护板一侧电路一览。
电池保护板另外一侧电路一览。

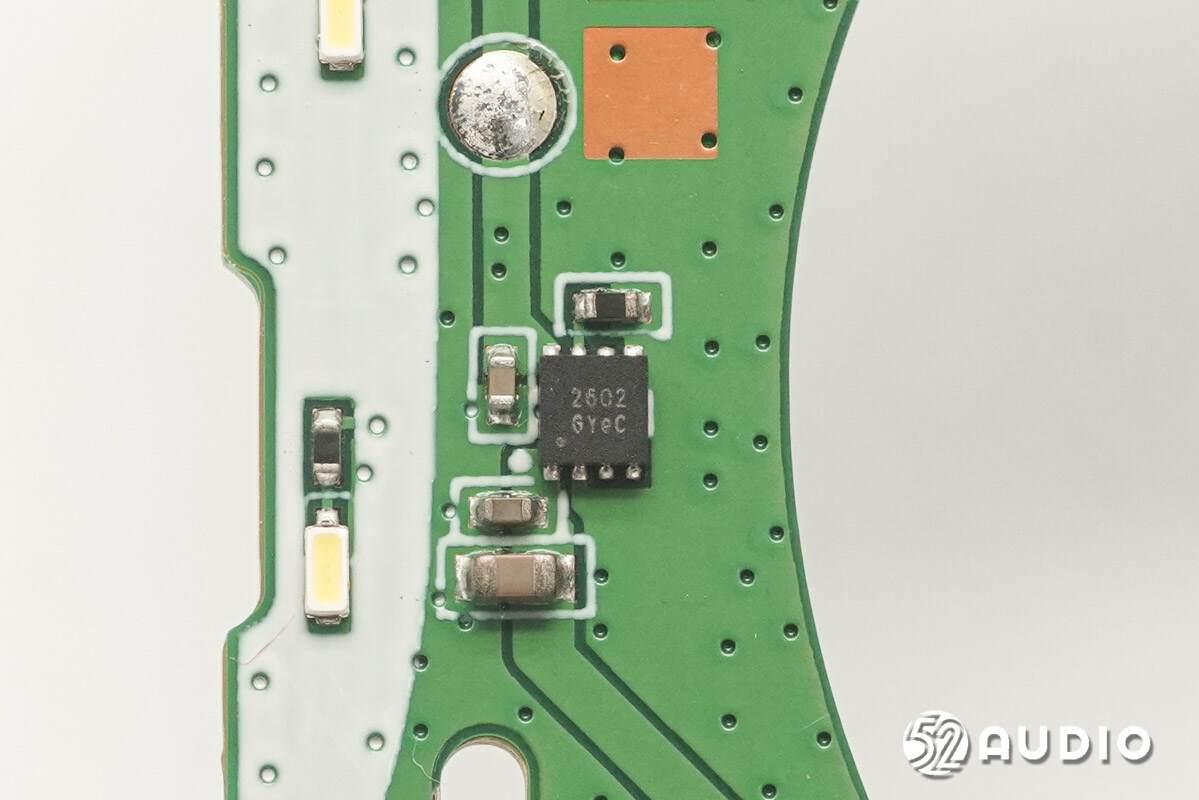

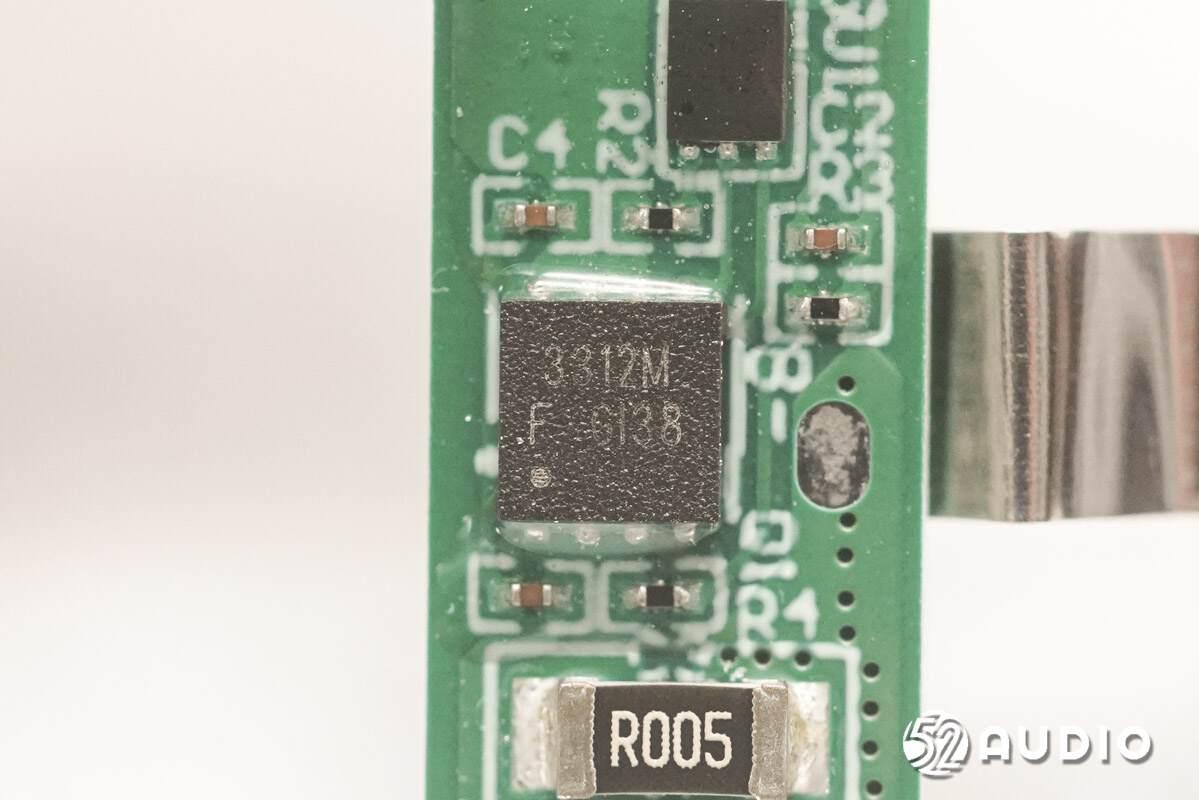

丝印3312M的MOS管。

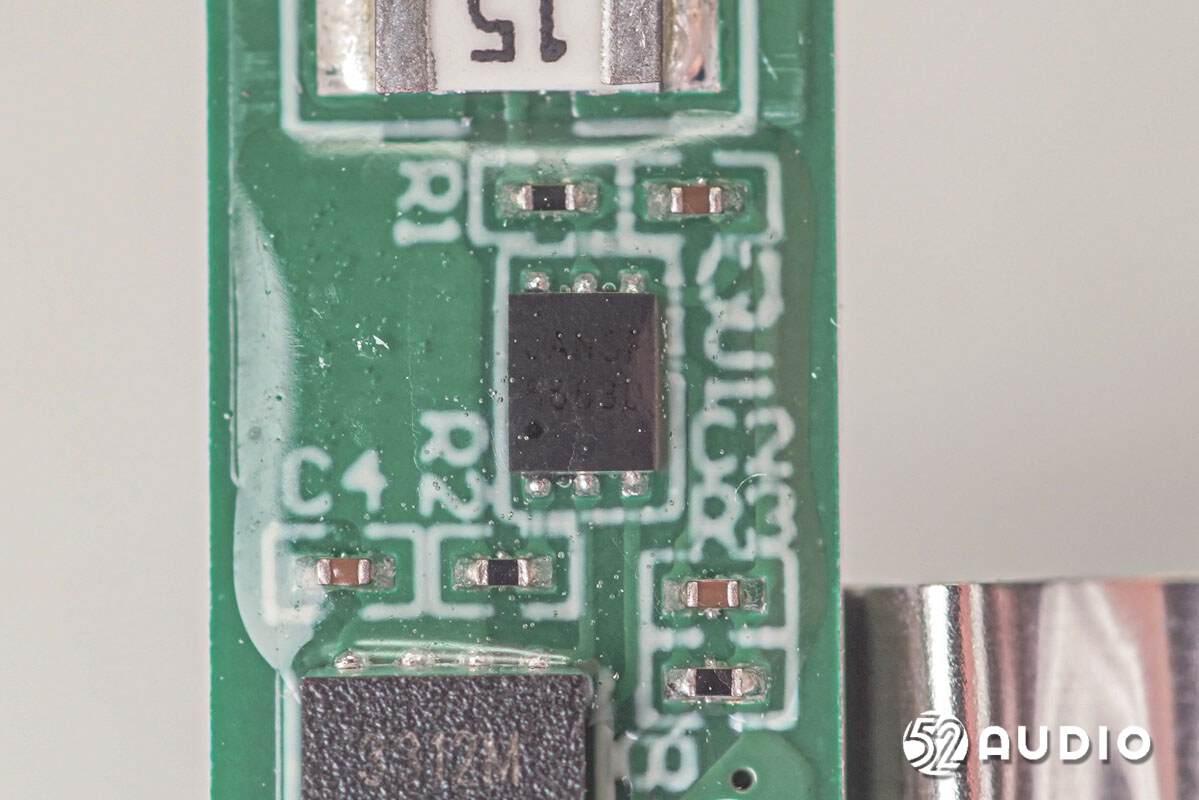

丝印ANSI的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

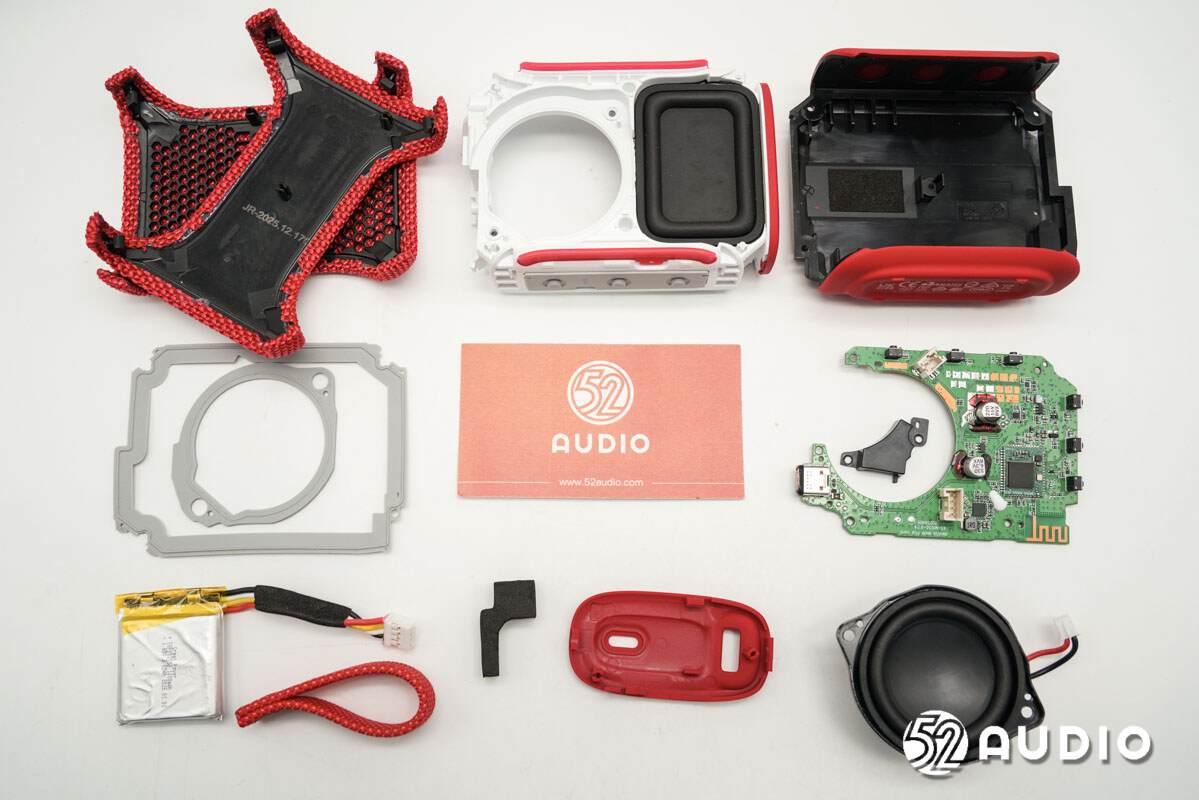

JBL GO5便携式蓝牙音箱拆解全家福。
三、我爱音频网总结

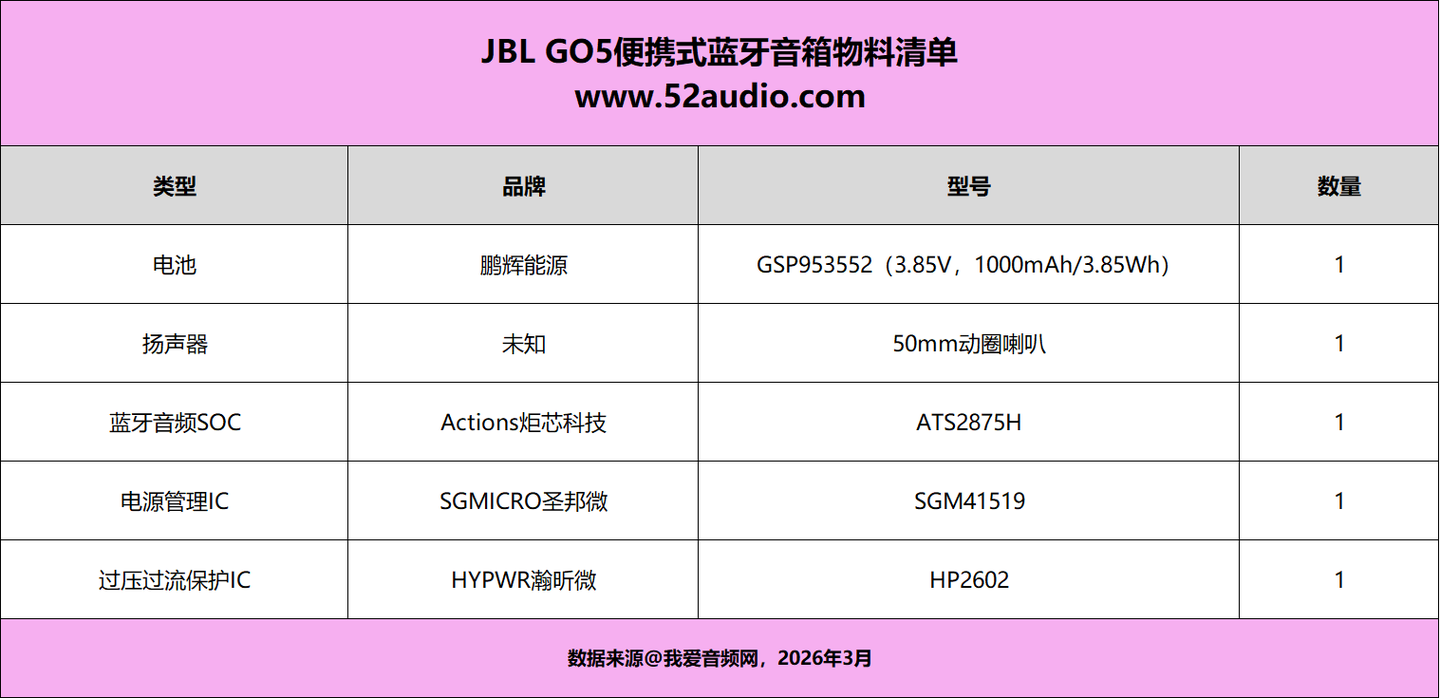

最后附上JBL GO5便携式蓝牙音箱的已知物料清单，方便大家查阅。
JBL GO5便携式蓝牙音箱采用小巧便携的方形机身，正面与背面搭载织物网罩，触感细腻舒适；机身四周包裹厚实橡胶垫，具备出色的抗摔、耐磨与防刮性能，更适合户外携带使用。此外，产品新增的双灯带设计，可随音乐律动营造声光氛围，进一步提升聆听体验。
内部主要配置方面，JBL GO5便携式蓝牙音箱搭载50mm动圈喇叭，配备被动辐射振膜提升低音效果；内置电池容量3.85V/1000mAh，来自鹏辉能源；主板上，采用了Actions炬芯科技ATS2875H新一代高性能蓝牙音频SOC，SGMICRO圣邦微SGM41519电源管理芯片，HYPWR瀚昕微HP2602过压过流保护IC等方案。
