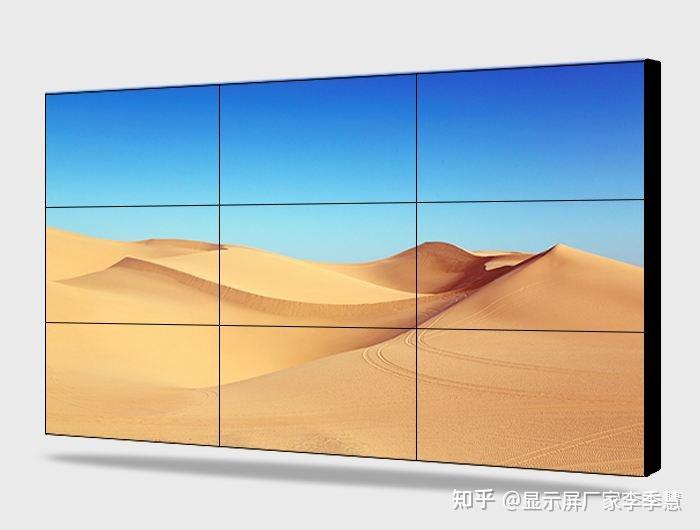

拼接屏工厂配套指南：从信号源到大屏的完整链路拆解

很多用户采购拼接屏时都存在一个误区，认为屏幕到货通电即可直接使用。但在实际工程落地中，一套完整可用的拼接大屏系统，必须配齐4类核心配套设备，缺一不可。单纯的拼接屏仅为显示终端，无信号处理、切换、传输能力，只有搭配全套配套设备、搭建完整信号链路，才能实现画面分割、漫游叠加、多信号切换等常规功能，适配会议室、监控室、展厅等各类场景。

一、拼接屏完整信号链路流向

标准商用、安防拼接项目的完整信号传输链路固定且闭环，从信号输入到终端显示层层递进，无设备可随意省略，具体流向为：信号源（电脑/NVR/播放盒）→ 高清矩阵切换器 → 多屏处理器 → 拼接屏终端。

简单来说，信号源负责产出画面信号，矩阵负责筛选切换信号，处理器负责优化处理画面，最终由拼接屏完成画面呈现，四级设备分工明确、层层协作，保障大屏系统稳定运行。

二、核心配套设备功能与选型详解

1. 信号源：画面内容的输出源头

信号源是整个大屏系统的内容基础，所有显示画面均由此产出，是链路的起始设备。工程中常用信号源主要分为三类，适配不同使用场景：办公演示场景多用台式电脑、笔记本电脑；安防监控场景标配NVR录像机；展厅、广告播放场景多采用专用播放盒。多类型信号源可同时接入系统，满足多画面同步显示需求。

2. 高清矩阵切换器：多路信号的调度中枢

很多小型项目故障根源，都是省略了矩阵设备导致信号切换混乱。高清矩阵切换器的核心作用是实现多路信号源的自由切换、分配与调度，解决多信号输入、按需上墙的核心需求。当现场同时接入电脑、监控、播放盒等多路信号时，可通过矩阵快速切换任意一路信号到大屏显示，无需插拔线材，操作便捷高效。

主流工程选型以科派专显专属型号为主，其中UP-HDM8-16（8进16出）适配中小型项目，UP-HDMI16（16进16出）适配大型多信号场景。设备带宽可达6.75GHz，微分相位低至0.05º，画面切换无黑屏、无闪屏、色彩无失真，信号传输稳定性极强，适配长期不间断运行的监控、指挥中心场景。

3. 多屏处理器：大屏画面的核心处理器

多屏处理器是拼接屏实现特色功能的核心核心设备，也是区别于普通显示器的关键，直接决定大屏的显示效果与功能上限。其核心作用是将单路高清信号拆分、适配输出到多块拼接屏，实现整屏同步显示，同时支持行业刚需的画面漫游、叠加、跨屏拖动、任意分割开窗等功能。

以科派专显经典型号UP-HDMI6为例，设备采用工业级插卡式设计，扩展性极强，最大支持48路信号输入、24屏输出，可满足中小型到大型拼接项目需求。搭载嵌入式LINUX操作系统，运行稳定无卡顿，杜绝死机、闪退问题；4U机箱搭配冗余风扇设计，散热效果优异，适配机房长期恒温运行场景，同时支持多台设备无缝堆叠级联，可按需拓展屏幕数量与信号路数，适配后期项目升级改造。

4. 高清信号线+配电系统：传输与供电保障

线材作为信号传输载体，直接影响画面清晰度与稳定性，是最容易被忽视但至关重要的配套设备。工程专用HDMI2.0版本信号线，采用19+1满芯结构、24AWG无氧铜芯材质，抗干扰能力强、信号损耗极低。传输性能精准适配不同场景：短距离8米以内，可稳定传输4K@3840×2160高清画面，满足展厅、会议室高清演示需求；10米以上长距离传输，可稳定输出1080P高清画质，适配监控室、大型指挥中心长线布线场景。

同时，整套系统需搭配专属配电系统，实现所有设备统一电源管理，规避电压不稳、单独断电导致的画面闪断、设备损坏问题，提升整套大屏系统的运行安全性与稳定性。

三、小型项目VS大型项目配置差异

小型项目（4屏及以内）：多用于小型会议室、前台展示场景，信号接入路数少、功能需求简单，无需复杂级联拓展。基础配置为：常规信号源+入门级矩阵+基础款多屏处理器+标准HDMI2.0线材，无需额外堆叠设备，即可实现基础画面拼接、简单切换功能，性价比极高。

大型项目（6屏以上/多信号场景）：多用于指挥中心、安防监控大厅、展厅大屏，需要多路信号同步接入、多画面漫游叠加、设备拓展级联。需配置高路数矩阵、UP-HDMI6多屏处理器、定制长线高清线材及完整配电系统，保障多设备协同稳定运行，支持后期功能与屏幕数量升级。

四、高频FAQ工程答疑

Q1：小型项目只接4块拼接屏，还需要搭配处理器吗？

需要。4屏及以内小型项目无法省略处理器，普通分配器仅能实现画面复制，无法完成画面分割、跨屏、漫游叠加等拼接屏核心功能。若省略处理器，大屏只能多屏显示相同画面，失去拼接屏的使用价值，因此无论屏幕数量多少，处理器都是必备核心设备。

Q2：高清矩阵和多屏处理器可以二合一吗？

不建议二合一，工程中优先分体式搭配。矩阵核心负责信号切换调度，处理器核心负责画面处理优化，二者功能独立、各司其职。一体式设备功能受限，路数拓展性差、故障排查繁琐，且长时间运行易出现信号冲突；分体式设备各司其职，稳定性更强、拓展性更好，后期维护成本更低，是商用工程标准配置。

Q3：HDMI线材必须选用19+1满芯无氧铜款吗？

商用工程场景建议标配。普通13芯线材抗干扰弱、信号损耗大，长距离传输易出现画面模糊、花屏、闪断问题。19+1满芯24AWG无氧铜线材屏蔽性强、传输稳定，可完美适配4K/1080P高清信号传输，适配各类工程布线场景，长期使用故障率极低。

Q4：整套系统是否需要专属配电系统？

建议全系搭配。拼接屏、矩阵、处理器均为精密电子设备，单独接线易出现电压不稳、漏电、断电闪屏等问题。统一配电系统可实现集中供电、过载保护、稳压调控，有效延长设备使用寿命，保障整套系统24小时不间断稳定运行。

五、一站式配套方案总结

拼接大屏系统的稳定运行，核心在于完整的设备链路与合理的选型搭配，单一屏幕无法发挥商用显示的核心价值。科派专显（YOPYI）深耕商用显示行业多年，可为客户提供拼接屏、多屏处理器、高清矩阵、专用线材、配电系统一站式采购配套方案，省去客户多供应商对接、设备适配调试繁琐问题，从选型、布线到调试落地全程跟进，适配全场景大中小型拼接工程项目。
