怎样从 CPU 中提炼黄金?

如新闻:《南开大学大四学生从废弃CPU中炼出高纯度金珠》 tech.sina.com.cn/d/2012

CPU中哪个部位含黄金最多?如何提取?成本产出比如何?
按票数排序 按时间排序

7 个回答

69

赵世奇学过化学

收起
说一个比较老的,但是很稳定的工艺。
  1. 硫酸溶解:浓硫酸(视情况而定,一般来说50%左右即可,如果太低溶解效果不好,太多了浪费),中加入CPU(最好砸碎),加热至90度,保持2小时。此步可以将非金的大部分金属溶解成硫酸盐。加水稀释(自己做的话小心点,此步危险),过滤,保留固体。
  2. 氧化浸出:配置浸出液(HNO3 体积分数30%,NaCl质量分 数20%,KMnO4 质量分数5%)按照液固比5:1加入浸出液,然后封闭体系内加热到90度,加热4-5小时,直至固体不再溶解。(注意体系密封,否则会有酸性气体溢出,同时水量减少,影响收率)。过滤,收集液体(含金液体),加热液体除酸(记得收集尾气),再次过滤,收集液体。
  3. 还原:用NaOH调节pH值约为7,加入氨水调节pH值大于9,缓慢加入水合肼(否则会产生大量气泡,导致溶液溢出。工业级会用其他还原剂。)直至不再产生固体(那固体叫海绵金)。过滤,用浓硝酸、纯化水洗涤固体,烘干固体。
  4. 熔炼:固体加入坩埚,加入一定量的硼砂(助融剂,还能除杂,不会混到金子里面,放心吧。),马弗炉程序升温至1300 °C 左右,待熔融物表面无杂质后,倒入铁模,冷却成型。
不考虑硫酸的话,成本大概在0.15元/g以内,纯度在99.7%以上(一般能到99.9%),至于收率,影响因素太多,工厂级的一般在99%以上,不过用的不是CPU,具体情况不太清楚了。

另外,其中一些东西是易制毒品,所以个人购买不现实。
4

知乎用户,Oui, Je t'aime.

收起
知乎用户、知乎用户、薄锦 等人赞同
这个在广东那边大量的在搞,收的电路板以万吨计,这不是小打小闹能做的事情。一块电路板也就是几十毫克,一个一般没什么渠道的人能搞到多少做了金手指的电路板
17

加刘景长中二病MAX

收起
知乎用户、知乎用户、灿海一粟 等人赞同

首先将CPU扔进硝酸溶液,把针脚中的铜和银溶解,这时金还留在CPU中。接下来用双氧水与盐酸等配制混合液浸泡CPU,几个小时后过滤溶液,得到滤渣。随后用一定浓度的浓盐酸与漂白粉一起浸泡滤渣,接着将得到的含金化合物还原。因为金比其他金属熔点更低,便可通过控制一定的高温加热,将纯金提炼出来。


央视以前也播过类似的科普实验视频:
《原来如此》 20130505 黄金探秘 开场就有介绍到
tv.cntv.cn/video/C22483


5个CPU才提炼3颗金粒→ →
一颗严谨取出有1克,但民间提取计算损耗的话平均在50-70毫克左右。
纯度基本是无穷接近100%(99.9999999%)。

其他视频教程
v.youku.com/v_show/id_X

这个过程中,可能会造成环境污染,而且还会产生一定的有毒气体,必须由具备专业知识的人士,使用专业设备来进行提炼,如果是产业化操作,更有相关国家法规管理,一般人自己在家里做的话会有危险。(2010年湖南就有一家在阳台提炼黄金,结果造成全家6口人集体汞中毒。) 显示全部
22

滕腾退役设计师 好奇实验员

收起
杭州的媒体做过这个实验..
【口播】南开大学化学系的大四学生李殿武,最近成了网络红人,他在实验室里,用几块废弃提炼出了金子,过程看起来好像也不复杂。我们知道专门有厂家用废弃的电子产品炼金,但在实验室里这样搞还是头回听说,口说无凭,实验为证,今天的好奇实验室,我们就来炼金子。

【配音】李殿武把炼金过程的照片放在他的人人相册里,据他说,他的炼金术叫做硫脲炼金法,环保且成本低。我们去电子市场上买了十块废弃的CPU,老板说,这种CPU回收后,一般也都是用来炼金。

同期声 废旧的就这样卖啊,垃圾佬了,他们也是去炼金吧,应该,温州那边不是有专门搞这个东西。

【配音】废弃的CPU五元一个,按李殿武的说法,可以炼出价值40到60元的纯金,一下子翻了十倍,听起来真是诱人啊。

板子 实验材料

现场 出像 今天我们来到浙江大学金属材料研究所,按李殿武的说法,根据我手边的化学药品,就可以把CPU里面的金提炼出来,到底是不是真的,我们来实验一下。

【配音】浙江大学金属材料研究所的副教授谷长栋说,李殿武的硫脲炼金术,从过程上看是可行的。
(动画)硫脲炼金术,简单说就是先用特制的溶液把CPU上的金溶解下来,再用活性炭从溶液中把金吸出来,最后燃烧活性炭,烧得干干净净,最后剩下的就是金子了。

【配音】这杯特制的溶液里有硫酸,硫脲,双氧水,硝酸。

同期声 因为有硫酸,硫脲,加入双氧水,酸性条件下,强氧化剂存在,硫脲就可以氧化里面的金。

板子 实验步骤一 硫脲溶金

【配音】李殿武溶金用了五块CPU,我们用了10块,所以把各种化学制剂的量都提到两倍:先往清水里加入硫酸,将硫酸溶液的PH值控制在1-2之间,然后加入2克硫脲,搅拌,把硫脲溶解,之后再加入10毫升浓度为百分之30的双氧水,特制溶液就大功告成啦。

同期声 硫脲溶解完成,加入双氧水,应该把里面的金银都融掉,看到CPU表面金属光泽可能消失,这是我的推测。

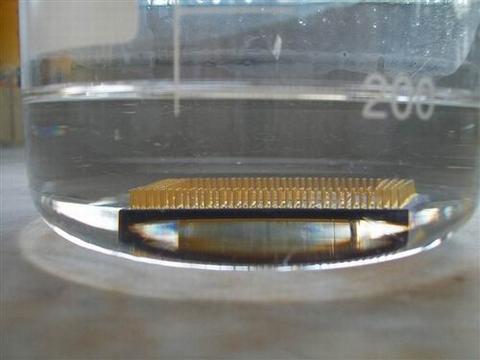

【配音】把CPU放入溶液,再放到振荡器上,加速腐蚀的速度,十分钟后,溶液变成了淡绿色,原本金黄色的CPU针脚开始褪色了,这褪去的金黄色会不会是金子呢?谷教授说,CPU里金含量可能不只是在针脚上。

同期声 线路板里面,电路印刷电路板里一般都含有金,它用来保护线路板内部铜的氧化。

【配音】为让金溶解充分,谷教授和学生张俊博士一起,把CPU拆开,继续浸泡。

出像 浸泡一个多小时后,我们看到溶液变成了绿色,我们来问问谷教授这是为什么
这个我们经过浸泡,颜色变成绿色了,一种可能,CPU 表面上的金属,变成了离子,形成了金属离子状态,但是是不是里面全部变成金离子,现在也不敢确定。

板子 实验步骤2 活性炭吸附

【配音】金属变成离子,肉眼是无法看到的,要收集这些金属离子,就需要活性炭出场啦。加入活性炭后,绿色溶液变成了黑色,吸附一个小时后过滤,过滤后的溶液透明了不少,而活性炭还是黑乎乎的一团,下一步就是通过高温,把碳烧掉,留下金属。

同期声 如果稍晚之后,我们能看到一团比较粗糙的金属一样的东西,黑的,或者有光泽的话,接下来一步就是可以提纯了。

板子 实验步骤3 高温氧化

同期声 把它放到炉子里,高温下,碳会把金属离子还原成单质的金,银,这就是我们得到的粗金。

【配音】炉子中的温度有1100度,超过了金的熔点,可以把金融化,不过金不会像碳一样在空气中氧化成为气体,所谓真金不怕火炼嘛。

现场 出像 现在活性炭已经在炉子里面烧了四个小时,现在我们就要看看,我们这期好奇实验室的炼金术能不能成功
紧张么 ?我也很紧张我也不知道是什么结果
这是什么?
这就是我们1100多度 煅烧四个多小时之后留下的残留物
这个看不出是什么东西啊?
即使是有金,我想应该也是这个状态,因为不是很纯,也比较小,呈现一个黑色,所以我们取一些小的样品,做一个检测。

【配音】原来满满一盒活性炭,只剩下盒底一层黑乎乎的不明物质,看不出有金属光泽,更没有金灿灿的黄色。结果很意外,实验室里一群博士生都很好奇,围在一起讨论,最后决定先检测一下。

板子 实验步骤4 冷谱检测

【配音】把提炼后的金属放入扫描电子显微镜之后,可以检测出其中的金属元素成分和比例,半个小时左右的时间,结果出炉了。

同期声 主要成分是硅,还有铝铜等等物质,没有发现里面有金。

板子 结论 实验失败

【配音】我们的炼金步骤完全按照李殿武在网上晒出的方法,但结果却大相径庭,这到底是什么原因呢?张俊博士说,问题可能出在第一步溶金上,CPU上的金还没被溶液溶解下来。

同期声 它提到硫酸,硫脲,就是项选择性的溶解金,不对铜铝进行腐蚀,实际上在酸性环境当中,铝,铁这些东西很容易腐蚀,混迹到里面。

【配音】理论上,硫脲可以选择性的溶解金银,但这对PH值的控制要非常精确,而且金是种惰性物质,所以在溶金过程中,铝和铜很可能充当了敢死队,在金被溶解前,就先被溶解了。

同期声 有一个活泼性排序,铝,铜都排在金前面,所以要腐蚀是先腐蚀这些。

【配音】如果先把铝和铜完全溶解掉,再溶解金,成功率会更高,但这样要耗费大量硝酸,污染严重,耗时也会很长。

【配音】随后,我们又请南开大学的李殿武点评下实验。李殿武的观点和张俊不同,他说,硫脲溶金他做了几十遍才掌握,溶液应该可以把CPU上的金溶解出来,我们的实验失败,问题可能出现在焚烧活性炭过程中,我们用的是可以通风的炉子,虽然加速了炭和其他物质的氧化,但微量的金也很容易就被吹走,所以才找不到。

【后口播】看来硫脲炼金术绝不像大家想象中的那么简单,需要非常精密的计算,想在家里当炼金术士发家致富,还是算了吧。 显示全部
2

Mantou Lee感受我海底两万里的温度

收起
王方潘征 赞同
记得有个豆瓣相册详细图解了的。
不过一个CPU只能提炼一丁点儿。
那楼主要收集不少CPU才行,个人认为非专业人士很难盈利。

0

young raykeep cool

收起
李殿武啊。。现在开始弄化妆品了。。
0

(湿法)(电子厂边脚料、触点、插头等)

将镀金件用

30-40%

的硝酸在

70-80

度左右反应,溶解掉铜基体后,金成块

状漂于液体中

(在硝酸溶解铜基体时最好加助剂,

否则会产生白色的浆状物,

利于下一步的过滤,我这里有),用滤纸滤出金片,用水洗涤多次。将此金片转

入烧杯中,加入王水(

3

份盐酸,

1

份硝酸混合,如买不到盐酸可以用代盐酸药

剂,我这里也有)将金全部溶解(要适当加热),王水的加入量不要过多,否则

会增加下步赶硝的操作时间,

溶了金的王水应该呈棕红色,

含金量越高,

红色越

深,如有其他颜色,则说明有其他的杂质金属,将含金的王水加热浓缩,等熬到

杯中液体较浓稠时少量多次的加入盐酸,

直到加入盐酸后不在冒出棕黄色的烟雾

为止(次操作叫赶硝,目的是将多余的硝酸赶出来),冷却,加适量的水稀释、

过滤。

30%

左右的硫酸亚铁

(或亚硫酸钠)

水溶液缓慢加入到上述含金溶液中,

缓慢加热到

50

度,可以看到有棕(黑)色的沉淀产生,此就是海绵金(金含量

越高,则颜色越近棕黄色,越黑含量越低)。将海绵金取出,洗涤几次后用

30%

左右的硝酸煮几分钟,冷后取出洗涤,烘干熔锭。

(此步是基础操作,用此方法

可以进行黄金的提纯,

操作时应该注意王水等强酸的腐蚀,

赶硝时有酸雾,

要通

风)


镀金件不伤基体提炼方法

(

退镀法、萃取法等 你可以从我这里买,赚取加工费。物品与价格具体请加我QQ417240985 内存条8块一个 如果提炼技术好的话 八个能提炼一克 一克3个九价格在200块出售各种提炼用的专用药剂:低价供应草酸、聚丙烯酰胺、柠檬酸。

出售:代盐酸药剂

;

湿法提炼铜镀金助剂(可以在硝酸溶解基体时不产生白色物

质,利于过滤)

;

废胶体钯提炼药剂(简单、收率高)

;

离子钯沉淀剂

;

痕量钯的

检测剂

(

用于检测原料里是否含钯

);

退镀锡药剂(退镀锡铜的外层锡);王水法

提金用高效还原助剂

(

加入后仅使金等贵金属还原析出,

其他杂金属少或不析出,

有利于生成大颗粒海绵金

);

集成块提炼药剂

(在焙烧过程中使用,

用来防止碳吸

附金的);大颗粒海绵金助长剂(防止生成细小的金粉或胶体金,难沉降,使取

金很难操作)。

贵金属熔锭用的各种坩锅、助剂、熔金银的双头火枪、检测用的试纸、滤袋等。

可以给你提供少量的各种原料如:镀金银件、贴片集成块、含银粉末(瓷片电容

粉碎料等),供你初学时用。

另可提供镀锡铜退锡药剂或配方

153 人关注该问题
